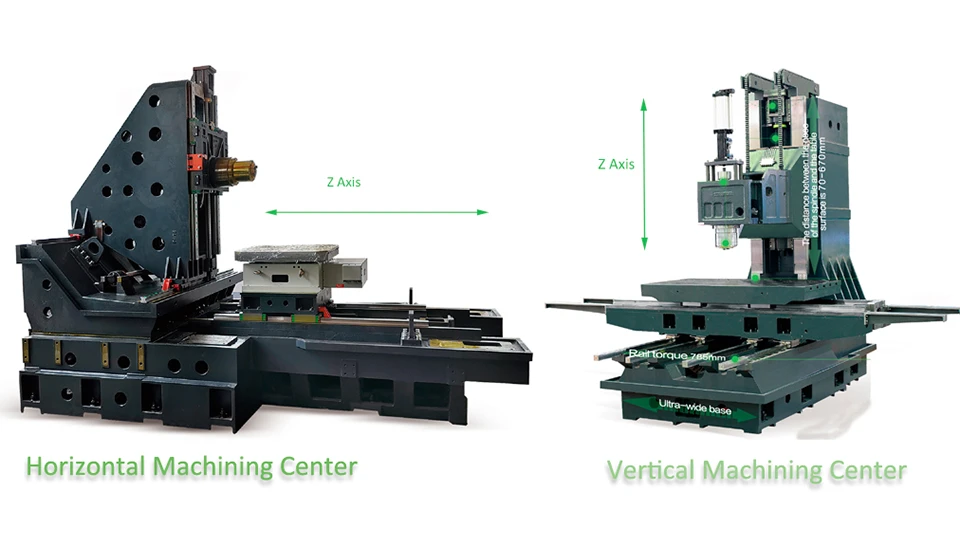

Was ist der Unterschied zwischen Horizontal- und Vertikalbearbeitungszentren?

Im wettbewerbsintensiven Umfeld der modernen Fertigung ist die Wahl der richtigen CNC-Ausrüstung der Grundstein für Rentabilität und Präzision. Für Werkstattleiter und Produktionsmanager läuft die Debatte oft auf eine entscheidende Frage hinaus: Vertikales Bearbeitungszentrum (VMC) oder horizontales Bearbeitungszentrum (HMC).

Beide Plattformen verwenden rotierende Schneidwerkzeuge, um Material von einem Werkstück abzutragen, doch ihre strukturellen Designs bedingen deutlich unterschiedliche Fähigkeiten. Das Verständnis der feinen Unterschiede zwischen VMC- und HMC-Technologien ist entscheidend, um Zykluszeiten zu optimieren, den ROI zu maximieren und Ihre Fertigungslösungen zu skalieren.

Hier finden Sie einen detaillierten, professionellen Vergleich von vertikalen und horizontalen CNC-Bearbeitungszentren, der Ihnen bei einer fundierten Investitionsentscheidung hilft.

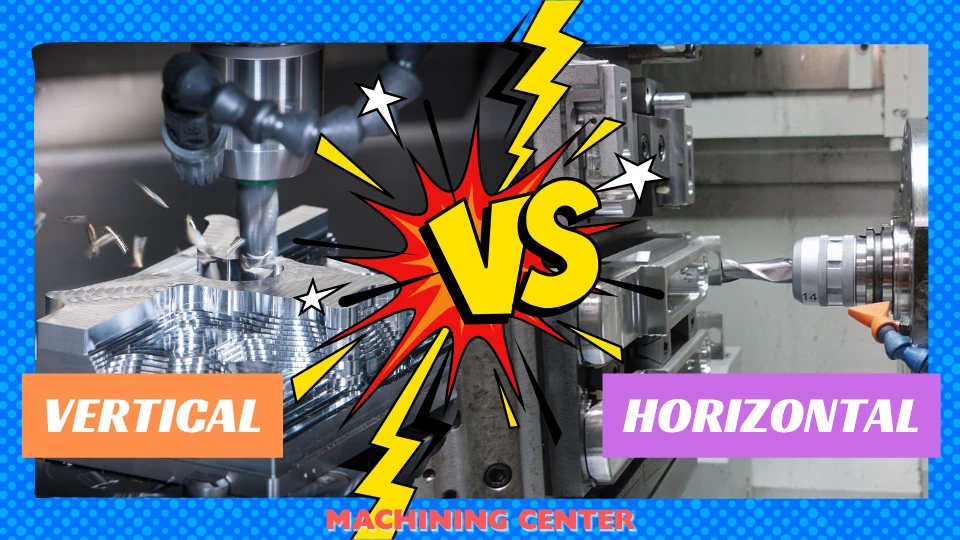

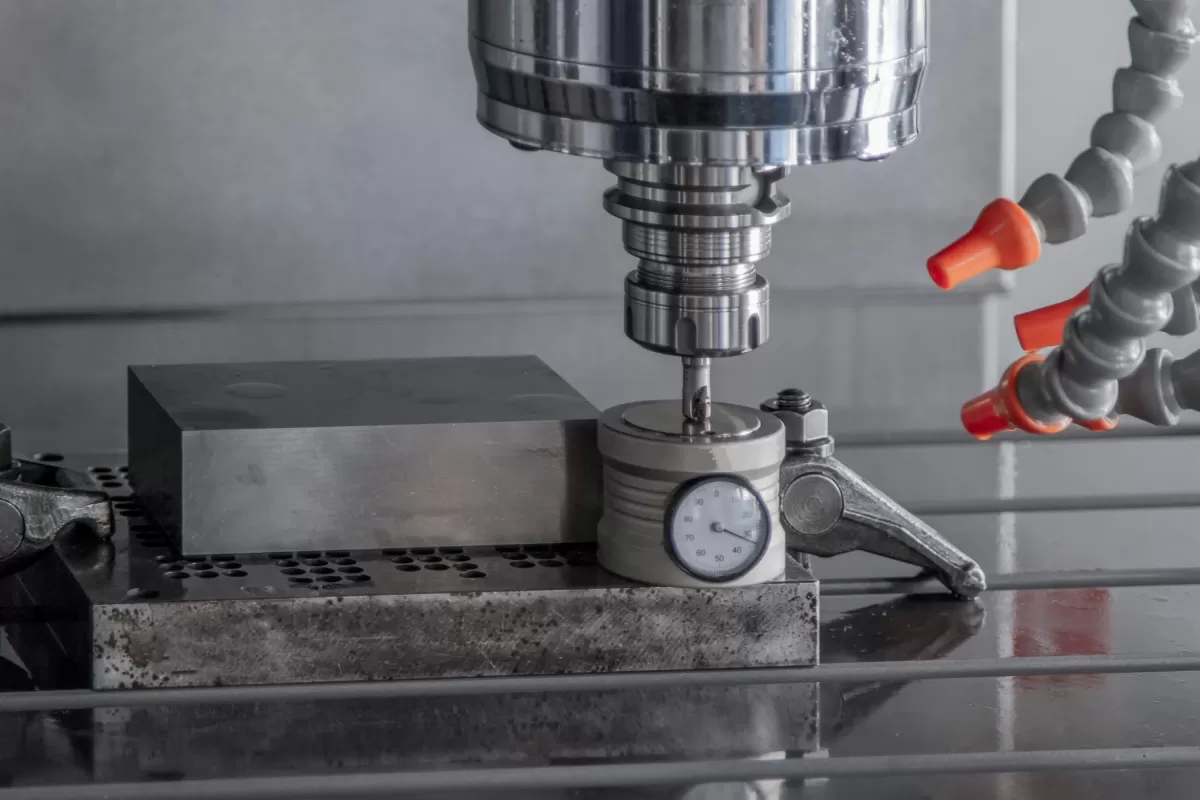

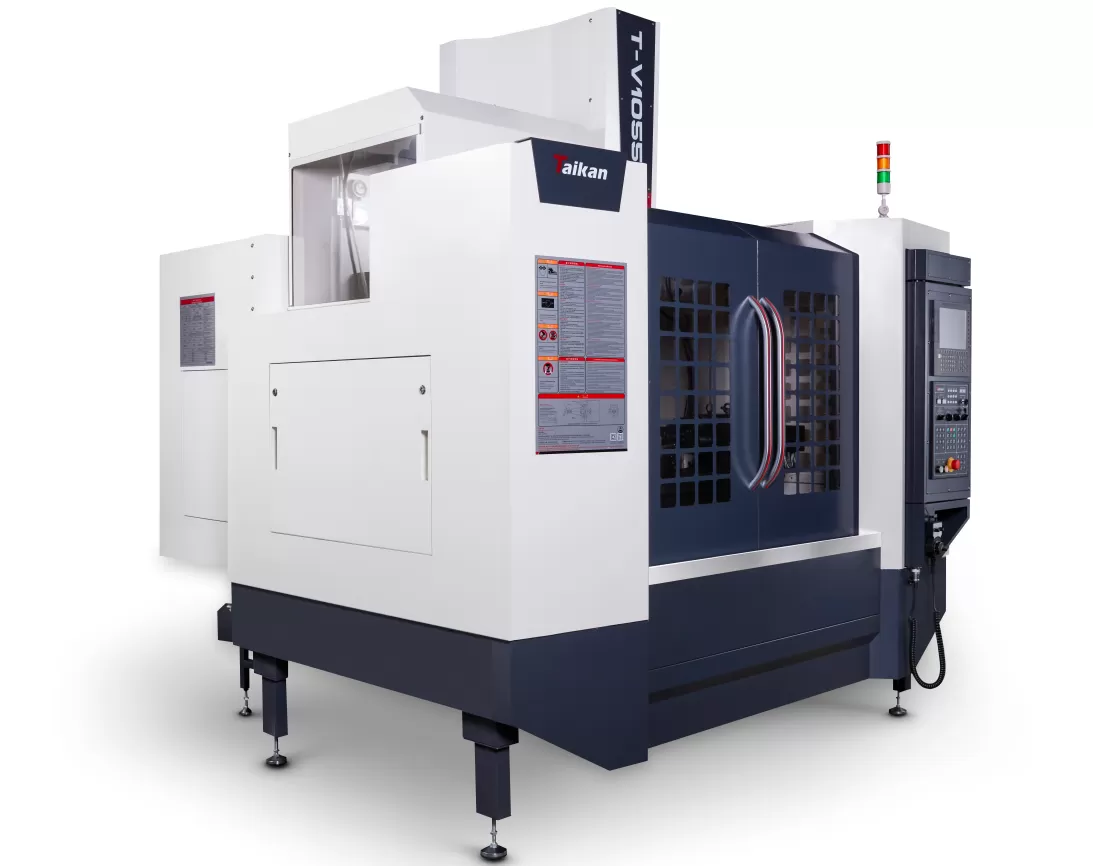

Was ist ein Vertikales Bearbeitungszentrum (VMC)?

EinVertikales Bearbeitungszentrum(VMC) verfügt über eine vertikal ausgerichtete Spindelachse. Das Schneidwerkzeug greift von oben herab, um die obere Fläche des Werkstücks zu fräsen, das üblicherweise auf einem Standardarbeitstisch montiert ist.

Am besten geeignet für: Flache Teile, Plattenbearbeitung, Formnester und einseitige Bearbeitungsvorgänge.

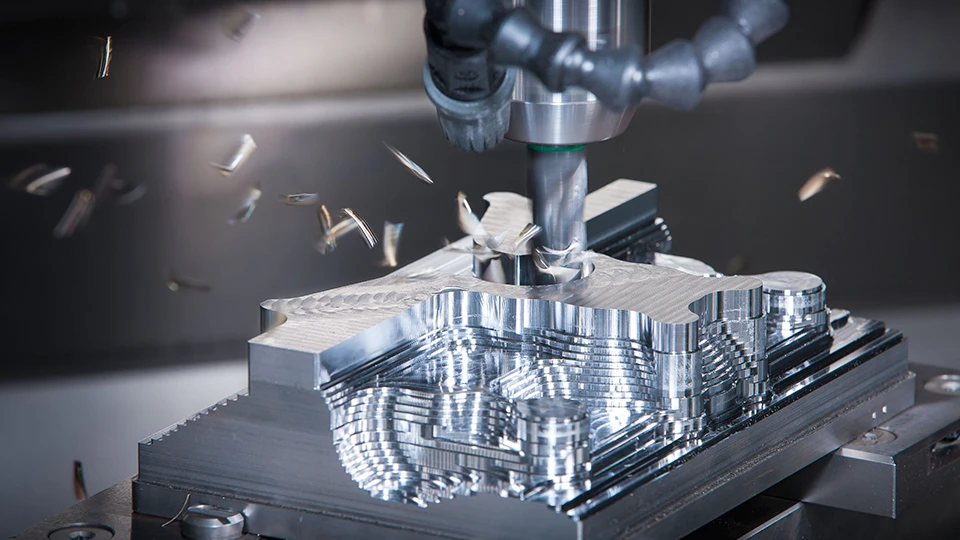

Wesentliche Vorteile von VMC

• Einfache Einrichtung und Bedienung: Da sich die Spindel oberhalb des Tisches befindet, haben die Bediener eine klare, ungehinderte Sicht auf den Schneidvorgang. Das macht VMCs besonders intuitiv für Einrichtung, Fehlerbehebung und kundenspezifische Vorrichtungskonstruktion.

• Geringere Anfangsinvestition: VMCs sind strukturell weniger komplex als ihre horizontalen Gegenstücke, was zu einem deutlich niedrigeren Kapitaleinsatz zu Beginn führt.

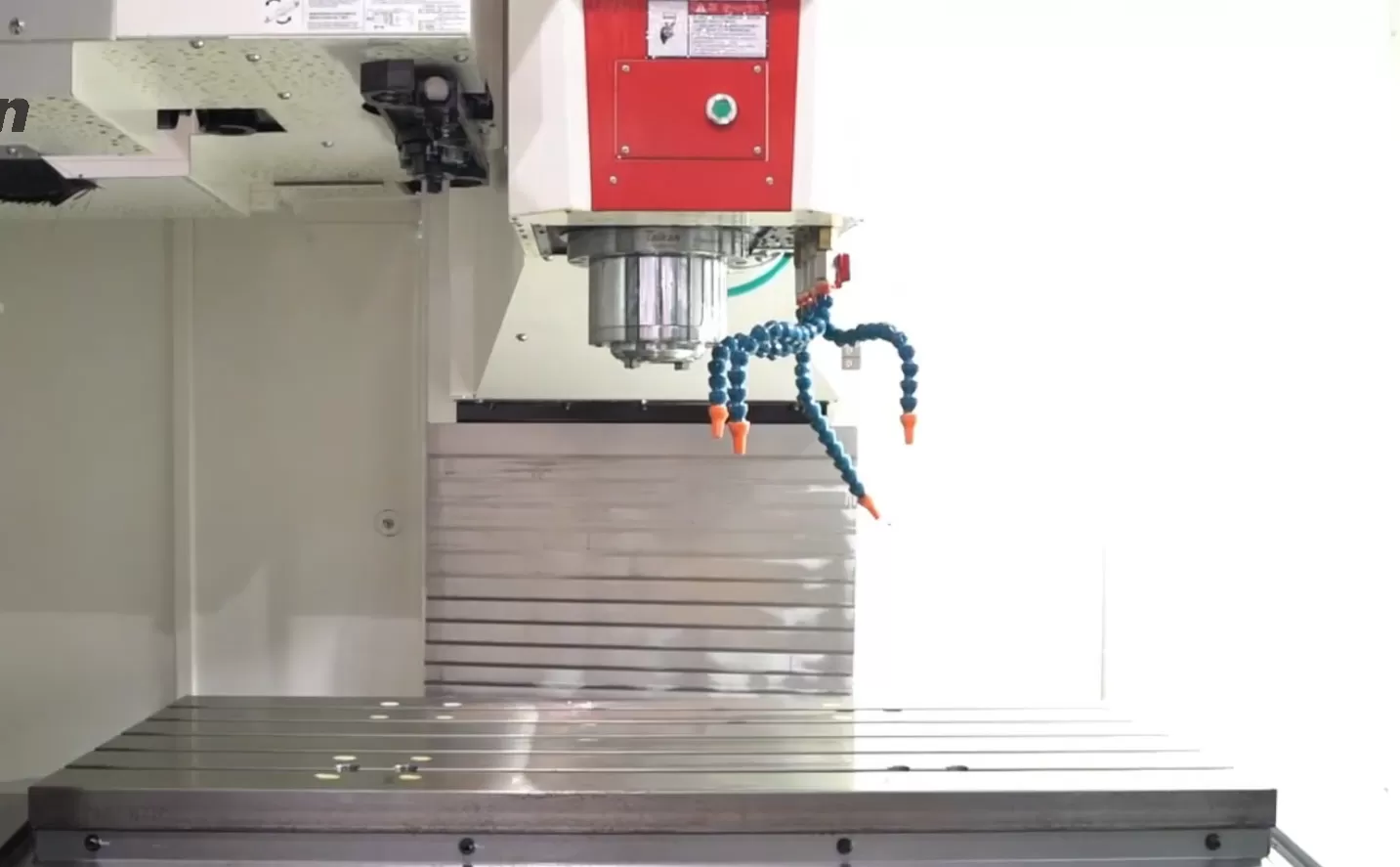

• Kompakte Stellfläche: Vertikale CNC-Maschinen benötigen in der Regel weniger Bodenfläche, was sie ideal für Auftragsfertiger mit begrenztem Platz macht.

• Vielseitigkeit bei Kleinserien: Hervorragend geeignet für Produktionen mit hoher Variantenvielfalt und geringem Volumen sowie für den Prototypenbau.

Einschränkungen von VMC

• Schlechte Spanabfuhr: Die Schwerkraft arbeitet gegen das VMC. Späne neigen dazu, sich in tiefen Vertiefungen zu sammeln, was zu Rückfräsen, erhöhtem Werkzeugverschleiß und schlechter Oberflächenqualität führen kann, sofern nicht mit Hochdruckkühlschmiermitteln gearbeitet wird.

• Eingeschränkte Mehrseitenbearbeitung: Die Bearbeitung mehrerer Seiten eines Teils erfordert in der Regel manuelles Umpositionieren (Umdrehen des Teils), was das Risiko von Toleranzkumulationen erhöht und unproduktive Zeit verursacht.

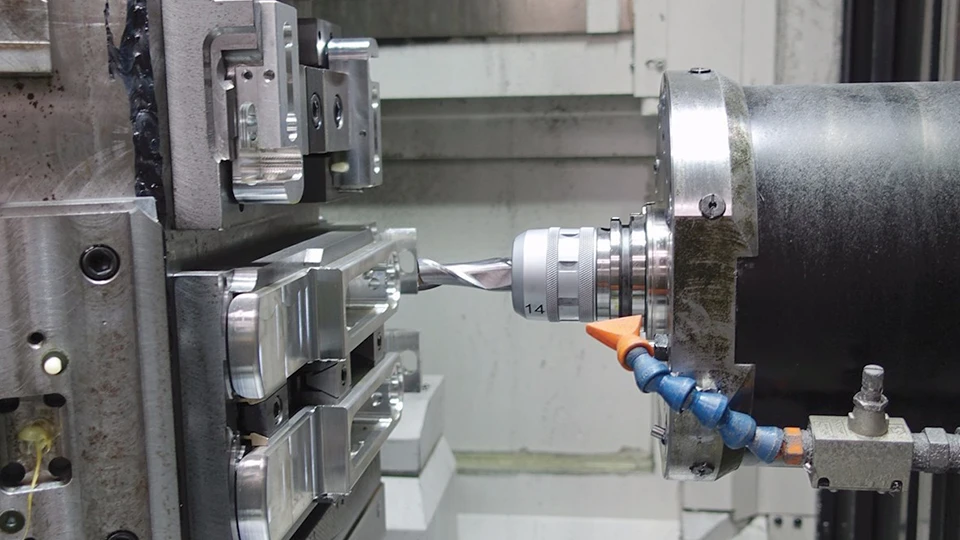

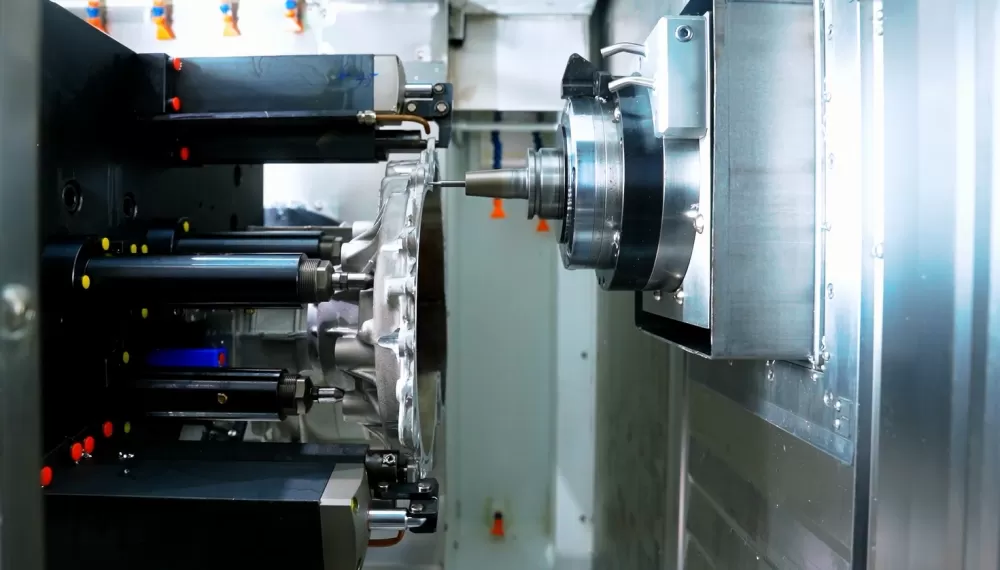

Was ist ein Horizontales Bearbeitungszentrum (HMC)?

EinHorizontales Bearbeitungszentrum(HMC) nutzt eine horizontal, parallel zum Boden ausgerichtete Spindelachse. HMCs sind für die Schwerzerspanung und die Großserienproduktion konzipiert und verfügen üblicherweise über einen integrierten automatischen Palettenwechsler (APC) und einen Rundtisch (B-Achse).

Am besten geeignet für: Komplexe kastenartige Teile, hohen Materialabtrag und ununterbrochene Großserienproduktion.

Wesentliche Vorteile von HMC

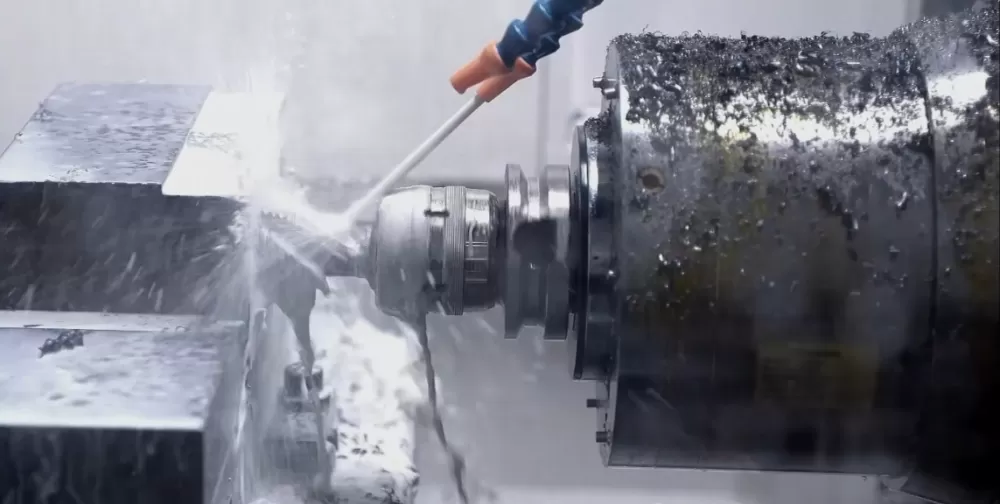

• Überlegene Spanabfuhr: Die Schwerkraft ist der größte Verbündete des HMC. Beim Schneiden mit der horizontalen Spindel fallen die Späne selbsttätig vom Werkstück ab, verlängern die Werkzeugstandzeit und sorgen für eine makellose Oberflächenqualität.

• Effizienz bei hohem Volumen (Tombstone-Spannvorrichtungen): Durch den Einsatz von Tombstone-Vorrichtungen können mehrere Werkstücke gleichzeitig an mehreren Seiten gespannt werden. Zusammen mit einem 4-Achsen-Rundtisch kann die Spindel in einer einzigen Aufspannung drei oder vier Seiten eines Teils erreichen.

• Ununterbrochene Zerspanung: Dank des serienmäßigen automatischen Palettenwechslers (APC) kann der Bediener Teile auf einer Palette laden, entladen oder prüfen, während die Maschine auf der anderen weiterbearbeitet. Das reduziert die Spindelstillstandszeiten drastisch.

• Höhere Steifigkeit: HMCs sind mit einem schwereren Gussbett ausgeführt, um starke Vibrationen zu absorbieren, was stärkere Schnitte, höhere Vorschubraten und überlegene Präzision bei harten Legierungen ermöglicht.

Einschränkungen von HMC

• Hohe Kapitalinvestition: Ein HMC kostet typischerweise das 2- bis 3-Fache eines VMC mit vergleichbarem Arbeitsraum.

• Aufwändige Programmierung und Einrichtung: Der Betrieb eines HMC, insbesondere mit mehrteiligen Tombstone-Vorrichtungen und Palettenwechslern, erfordert fortgeschrittene CAM-Programmierkenntnisse und spezielle Spannlösungen.

• Größere Stellfläche: HMCs benötigen aufgrund der Palettenwechsler und größeren Maschineneinhausungen deutlich mehr Bodenfläche.

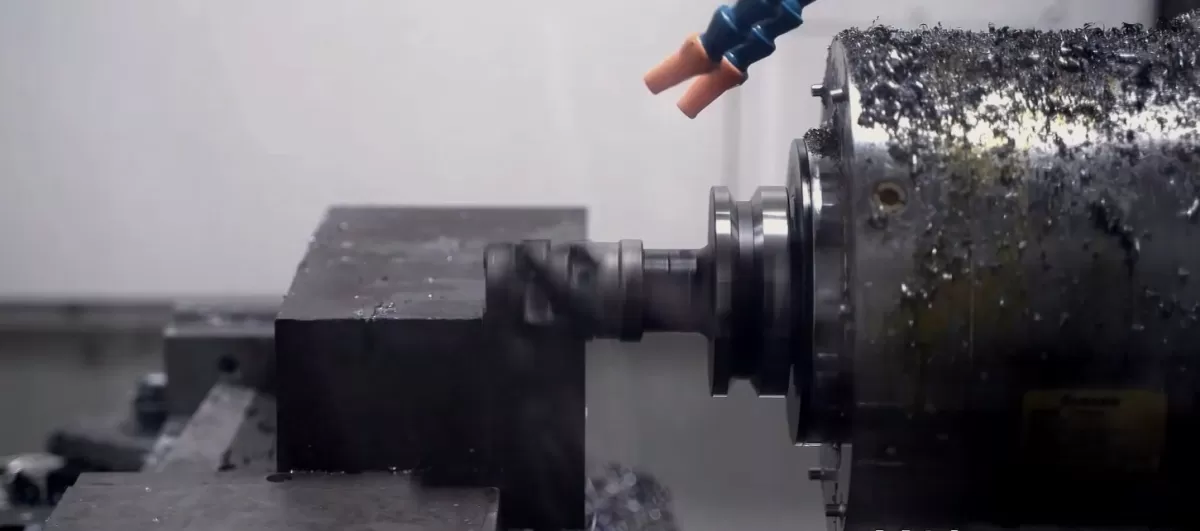

VMC vs. HMC: Der direkte Vergleich

Um Ihre Kaufentscheidung zu erleichtern, finden Sie hier einen direkten Vergleich der wichtigsten Fertigungskennzahlen:

So wählen Sie die richtige CNC-Maschine

Die Wahl zwischen einem VMC und einem HMC hängt letztlich von den spezifischen Anwendungen und dem Geschäftsmodell Ihres Betriebs ab.

Investieren Sie in einTaikan Vertikalbearbeitungszentrumwenn:

• Sie ein Auftragsfertiger sind, der Einzelteil-Prototypen oder Kleinserien bearbeitet.

• Ihre Hauptwerkstücke flache Platten, Formen, Matrizen oder große, einseitige Luftfahrtbauteile sind.

• Sie Budgetbeschränkungen haben und eine schnelle Kapitalrendite (ROI) benötigen.

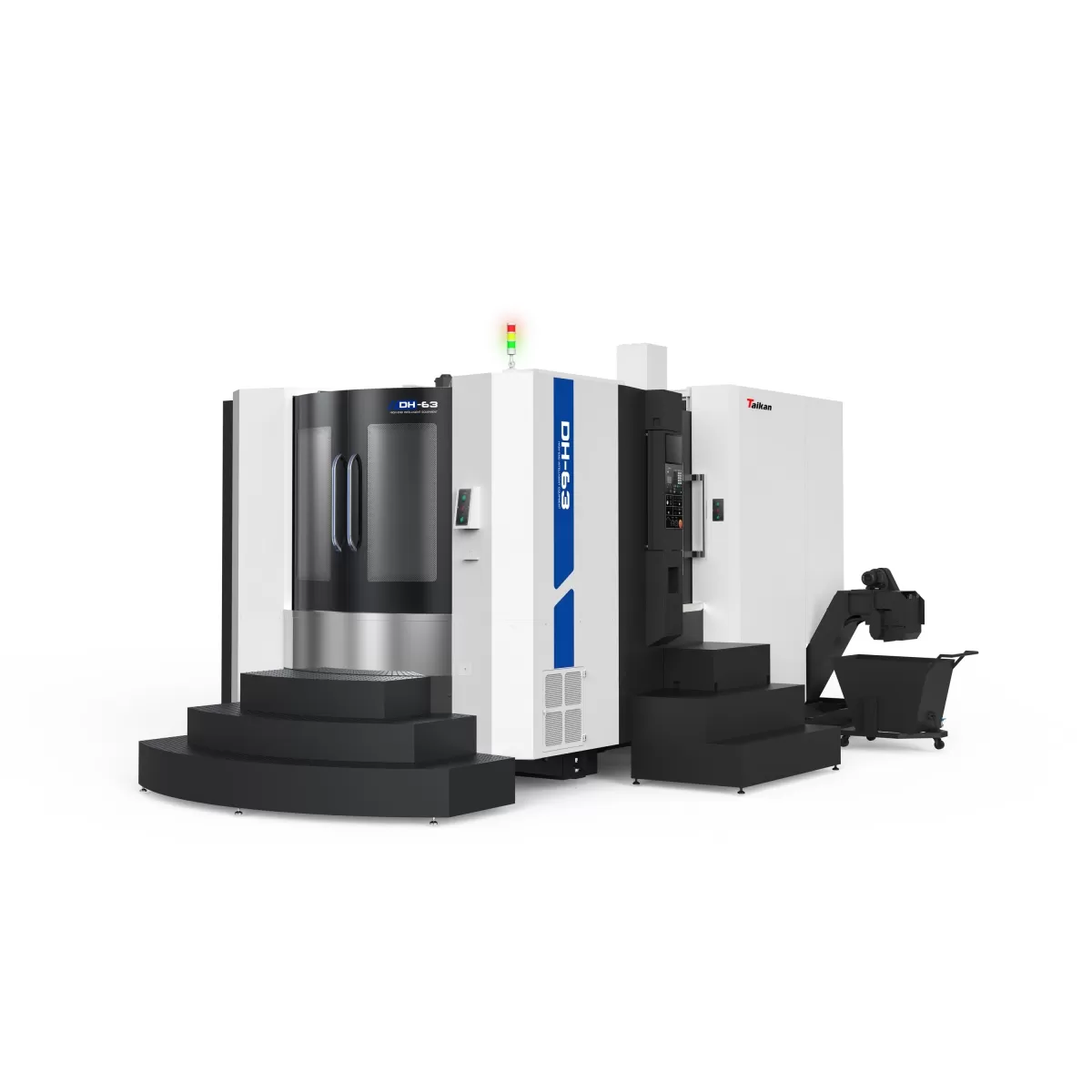

Investieren Sie in einHochpräzisions-CNC-Horizontalbearbeitungszentrumwenn:

• Sie komplexe, mehrseitige Teile (wie Motorblöcke, Pumpengehäuse oder Getriebekästen) herstellen.

• Ihre Fertigung auf hohe Stückzahlen und „mannlose“ Produktion ausgelegt ist.

• Sie Rüstzeiten reduzieren und die Lohnkosten pro Teil durch Palettisierung minimieren möchten.

Fazit

In der Debatte VMC vs. HMC gibt es keine Universallösung. Vertikale Bearbeitungszentren bieten unübertroffene Vielseitigkeit und Wertigkeit für volumenarme, einseitige Arbeiten. Horizontale Bearbeitungszentren hingegen sind industrielle Arbeitstiere, die darauf ausgelegt sind, Zykluszeiten zu senken und die Großserienproduktion durch überlegene Spankontrolle und mehrseitige Zugänglichkeit zu dominieren. Indem Sie Ihre Maschinenwahl an Ihrer Produktionsstrategie ausrichten, legen Sie ein solides Fundament für langfristige Fertigungsexzellenz.

Wayne Zhao

Chief Technical Expert, Taikan Machine



A CNC expert with 10+ years of experience in control systems and machining.

Formerly with Siemens and FANUC, Wayne specializes in system commissioning, 5-axis programming, and integrated machining applications. He is dedicated to transforming technical expertise into actionable industry insights.
