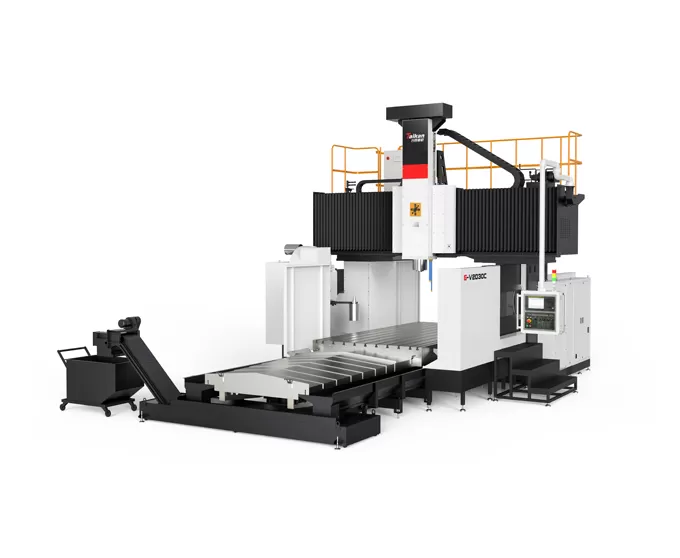

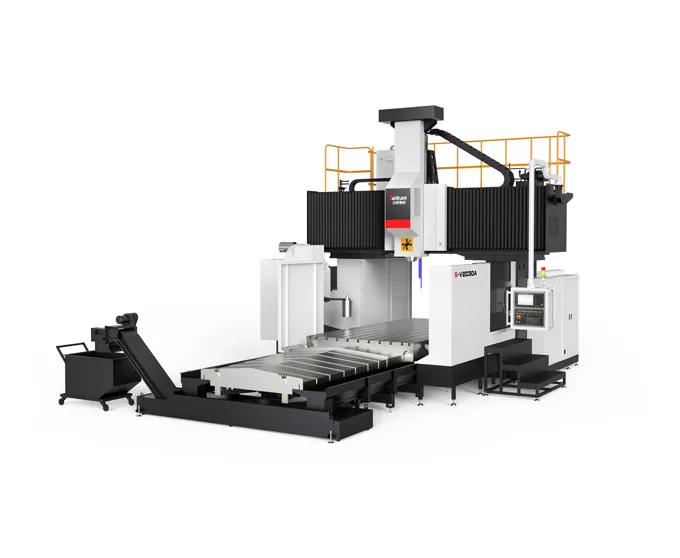

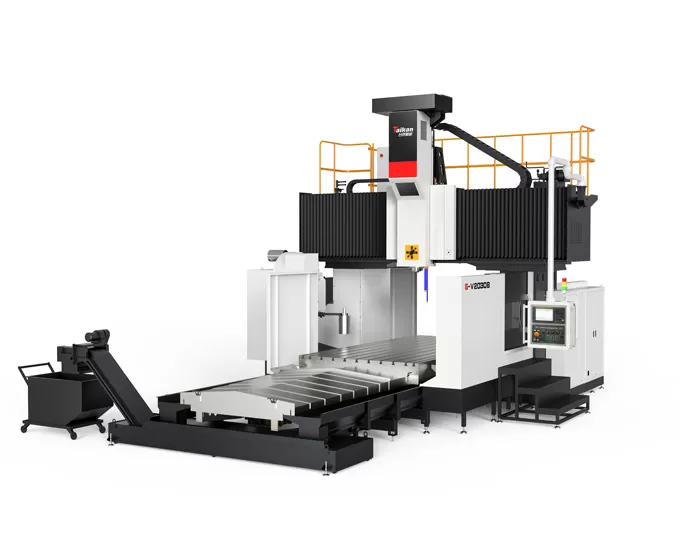

Name: HG-V2030 A/B/C/Z 3-Achsen-Linearführungen Gantry-Bearbeitungszentrum
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Eigenschaften des HG-V2030 A/B/C/Z 3-Achs-Portal-Bearbeitungszentrums mit Linearführungen

Maschinen struktur

Die Maschine verfügt über eine feste Struktur mit Gantry rahmen und einem beweglichen Arbeitstisch.
Strahl mit hoher Steifigkeit: Der Balken nimmt ein rechteckiges Bogen design mit großem Querschnitt an. Das Verhältnis von Höhe zu Breite wird durch Simulations analyze optimiert, wodurch die Biege-und Torsion festigkeit erheblich verbessert wird und eine präzise Stabilität gewähr leistet wird.

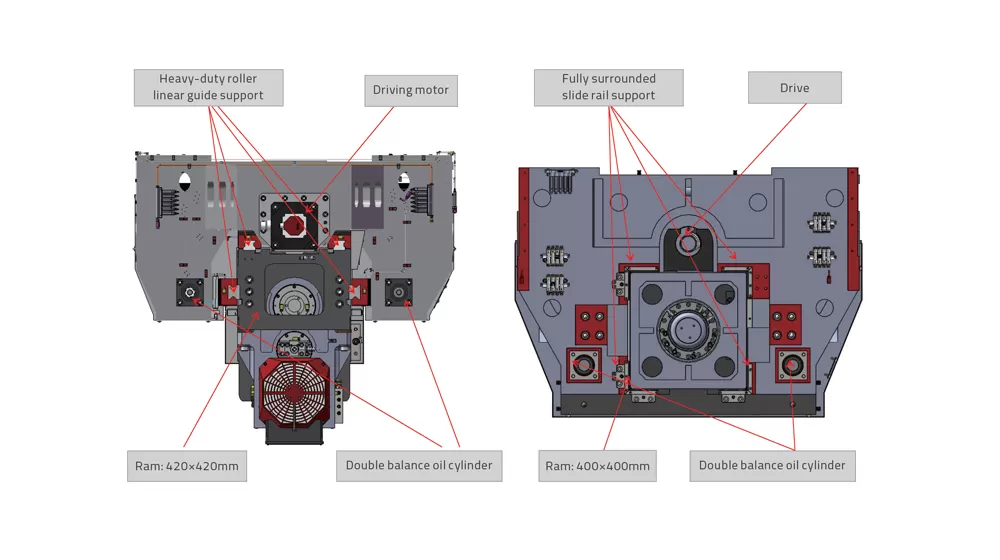

Großer Querschnitts-Ram: Der Stößel hat eine Querschnitts größe von 420x420mm, die von vier linearen Führungs schienen in einer halb geschlossenen Anordnung getragen wird. Dies bietet eine hochfeste Unterstützung mit geringem Reibungs widerstand und gewähr leistet ein Null-Kriechen bei niedrigen Geschwindigkeiten, minimale Vibrationen, schnelles Ansprechen sowie eine hervorragende dynamische und statische Leistung, geringe Wartungs anforderungen und lange Lebensdauer.
Mehrfach-Stütz tisch: Der Tisch wird von mehreren eng beieinander liegenden Objektträgern unterstützt, um eine stabile und zuverlässige Tragfähigkeit mit aus gezeichneter Präzisions retention zu gewährleisten.

Vielfältige Spindel optionen

Verschiedene Antriebs optionen
Kon figur ierbar mit Riemen antrieb, Getriebe kopf, elektrischer Spindel und automatischem rechtwinkligen Fräskopf.

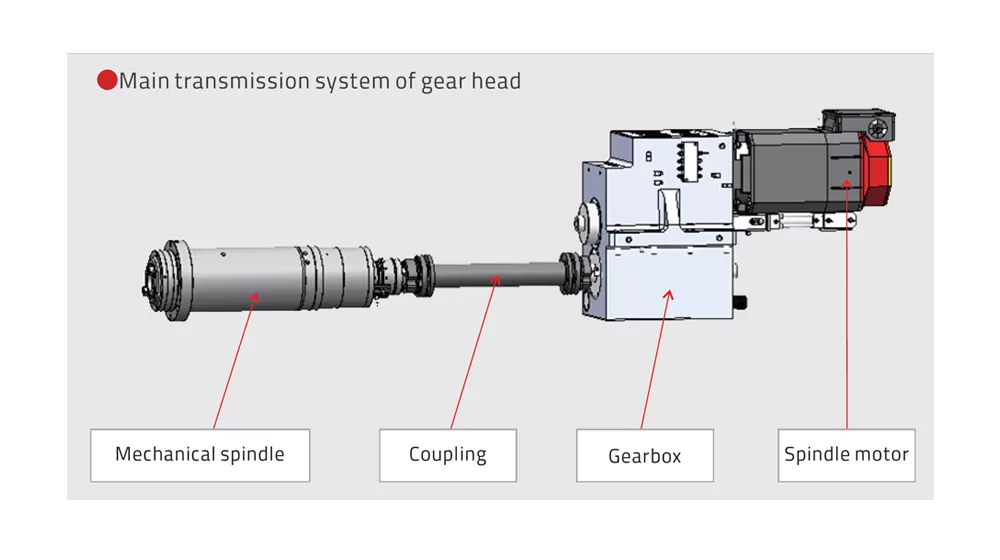

Gefahrene Spindel
Verfügt über eine BT50-Schnittstelle mit einer maximalen Drehzahl von 6000 U/min und einem Ausgangs drehmoment von bis zu 1331Nm. Das Getriebe und der Hauptmotor sind von der Spindel getrennt, wodurch Genauigkeit probleme, die durch Wärme erzeugung verursacht werden, effektiv minimiert werden.
Motorisierte Spindel
Elektrische Hoch leistungs spindel für Hoch leistungs BT50-10000rpm, die ein hohes Drehmoment, eine hohe Geschwindigkeit und geringe Vibrationen liefert und ein außer gewöhnliches Bearbeitungs erlebnis bietet.
Riemen getriebene Spindel
Verwendet eine BT50-6000rpm Hochgeschwindigkeits-Spindel einheit, die eine effiziente Schneid leistung bietet.
Thermische Steuerung
Standard mit einem Öl kühlsystem, um die Spindel temperatur zu reduzieren, die Lager lebensdauer zu verlängern und die Auswirkungen der thermischen Verformung auf die Bearbeitungs genauigkeit zu minimieren.

Futtermittel-System

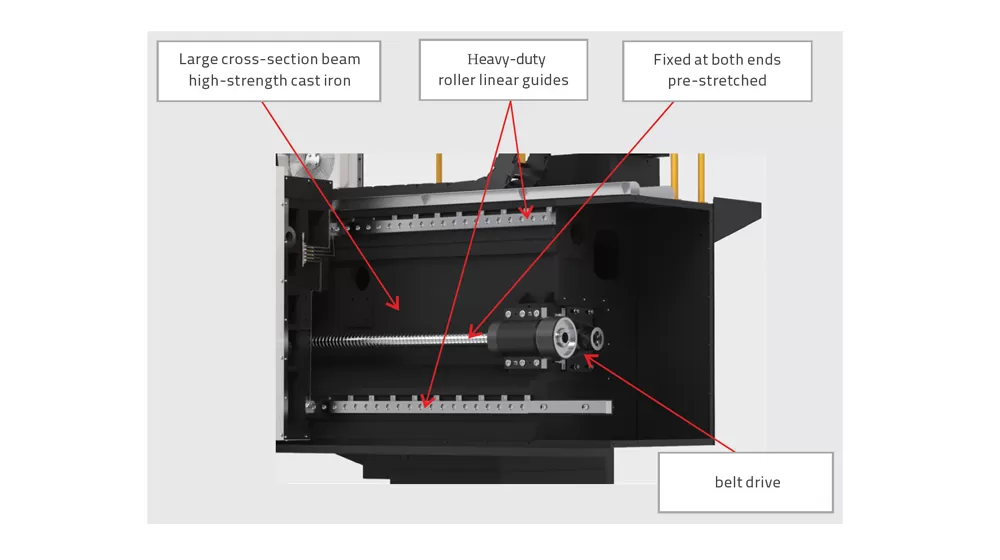

Drei-Linien-Schienen: Alle drei Achsen (XYZ) verwenden Hochleistungs-Rollen-Linear führungs schienen, die leicht zu warten sind, einen geringen Reibungs widerstand und eine schnelle Reaktion von beweglichen Teilen aufweisen. Null Kriechen bei niedrigen Geschwindigkeiten und aus gezeichnete dynamische und statische Leistung.
Riemen antrieb: Die XY-Achsen motoren verwenden eine Riemen reduzierung, um das Übertragungs drehmoment zu erhöhen, die Last trägheit zu verringern, die Antriebs leistung zu verbessern und eine einfache und kosten günstige Wartung zu gewährleisten.
Getriebe antrieb: Der Motor wird durch einen Reduzierer mit niedrigem Spiel rückschlag reduziert, wodurch die Drehmoment übertragung erhöht wird. In Kombination mit größeren Führungs schrauben sorgt dies für schnelle Antriebs geschwindigkeiten, stabile Leistung und hohe Präzision (X-Achse ≥ 4200mm / Y-Achse ≥ 3700mm).
Stickstoff ausgleich: Das Z-Achsen-Antriebs system verwendet einen Servomotor, der direkt mit einer Kugel schraube gekoppelt ist. mit einem Zweizylinder-Ausgleichs system auf beiden Seiten des Stößels, um eine reibungslose Umkehrung des Z-Achsen-Vorschubs und eine schnelle dynamische Reaktion zu gewährleisten.
Thermische Kompensation: Die Kugel schraube verfügt an beiden Enden über eine vorgespannte Struktur, wodurch Präzisions verluste durch Wärme ausdehnung effektiv vermieden werden.

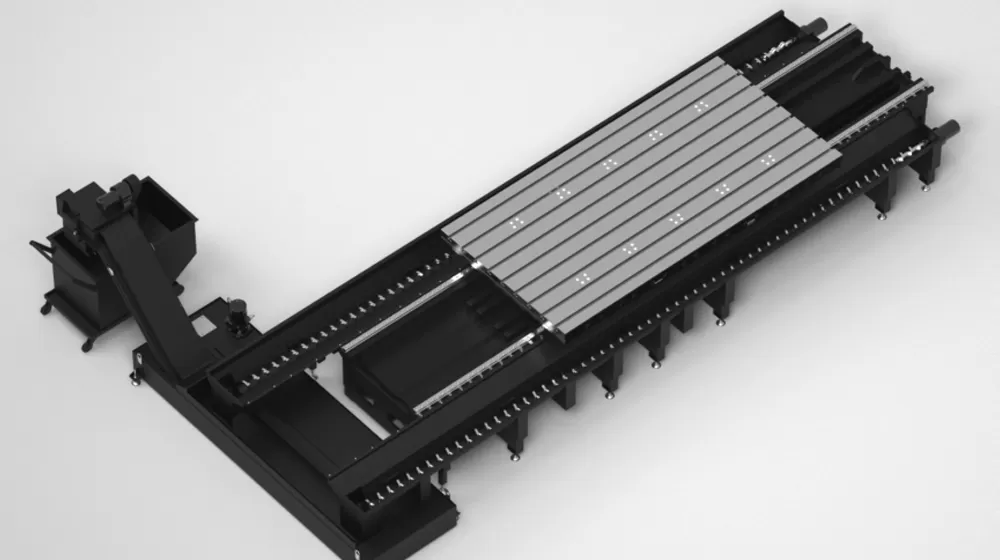

Chip-Entfernung und Kühlmittel tank

Spiral chip förderer: Ein Satz auf jeder Seite des Arbeitstisches mit einem Schrauben durchmesser von 120mm und einem großen quadratischen Stahl querschnitt, der Späne schnell außerhalb der Maschine aus stößt.
Ketten-Chip-Hoch förderer: Am Ende der Maschine gelegen, mit einer 45-Grad-Neigung, einer breiteren Ketten platte und Sägezahn-Schaber stangen, die schnell Späne in den kleinen Chip-Förderer sammeln.
Kleiner Chip förderer: Sammelt und transport iert Chips.
Kühlmittel tank: Mehr schicht iges Filtersystem, um Verunreinigungen zu filtern und eine reibungslose Bearbeitung zu gewährleisten.

Anwendung des HG-V2030 A/B/C/Z 3-Achs-Linearführungs-Portalbearbeitungszentrums

Die Maschinenserie wird hauptsächlich für die Hochgeschwindigkeits- und Hochpräzisionsbearbeitung von Teilen in Branchen wie Automobilkomponenten, Formenbau, Baumaschinen, Ventile, Schienenverkehr, Energie, Landmaschinen und Bergbaumaschinen eingesetzt.

Technische Daten des HG-V2030 A/B/C/Z 3-Achs-Linearführungs-Portalbearbeitungszentrums

Item			Unit	HG-V2030B	HG-V2040B	HG-V2050B	HG-V2060B	HG-V2030C	HG-V2040C	HG-V2050C	HG-V2060C
Verfahrwege	X-Achsen-Verfahrweg		mm	3200	4200	5200	6200	3200	4200	5200	6200
	Y-Achsen-Verfahrweg		mm	2700				2700
	Z-Achsen-Verfahrweg		mm	1000(Opt. 1250)				1000(Opt. 1250)
	Abstand von Spindelnase zum Tisch		mm	250～1250(Opt. 250～1500)				100～1100(Opt. 100～1350)
	Effektive Portalbreite		mm	2480				2480
Tisch	Tischgröße (L×B)		mm	2000*3000	2000*4000	2000*5000	2000*6000	2000*3000	2000*4000	2000*5000	2000*6000
	Max. Belastung		kg	15000	19000	22000	25000	15000	19000	22000	25000
	T-Nuten (Breite×Abstand×Anzahl)		mm	2820011 (125 Teilung zwischen beidseitigen T-Nutenreihen)				2820011 (125 Teilung zwischen beidseitigen T-Nutenreihen)
Spindel	Antriebsart		/	Zahnradantrieb (Opt. Riemenantrieb)				Motorspindel
	Max. Spindeldrehzahl		r/min	6000				10000(Opt. 15000, 18000)
	Spindelleistung (Nenn/Spitze)		kW	22/35				26/45
	Drehmoment (Nenn/Spitze)		N.m	790/1258				305/623
	Stößelquerschnitt (Quadratstößel)			420420(Opt. Z-Achsen-Boxways 400400, 450*450)				420*420
	Spindelkegel		/	BT50				BT50(Opt. BBT40, HSK-A63)
Werkzeugwechsler (Opt.)	Anzahl Werkzeuge		T	24(40)				24(40)
	Max. Werkzeugdurchmesser (Voll/Nachbar)		mm	φ110/φ200				φ110/φ200
	Max. Werkzeuglänge		mm	350				350
	Max. Werkzeuggewicht		kg	18				18
Geschwindigkeit	Vorschubbereich (Schneiden)		m/min	10/10/10	8/8/8	8/8/8	6/6/6	10/10/10	8/8/8	8/8/8	6/6/6
	Eilganggeschwindigkeit (X/Y/Z-Achse)		m/min	15/15/15	10/15/15	10/15/15	10/15/15	15/15/15	10/15/15	10/15/15	10/15/15
Genauigkeit	Positioniergenauigkeit (Ohne/Mit Maßstab)	X	mm	0.027/0.023	0.032/0.028	0.036/0.032	0.041/0.037	0.027/0.023	0.032/0.028	0.036/0.032	0.041/0.037
		Y	mm	0.024/0.021				0.024/0.021
		Z	mm	0.018/0.014				0.018/0.014
	Wiederholgenauigkeit (Ohne/Mit Maßstab)	X	mm	0.017/0.015	0.020/0.018	0.023/0.021	0.025/0.023	0.017/0.015	0.020/0.018	0.023/0.021	0.025/0.023
		Y	mm	0.014/0.013				0.014/0.013
		Z	mm	0.012/0.011				0.012/0.011
Sonstiges	Z-Achsen-Gegengewicht		/	Hydraulischer + Stickstoff-Ausgleich				Hydraulischer + Stickstoff-Ausgleich
	CNC-Steuerung		/	FANUC 0I-MF PLUS (Opt. Siemens 828D)				FANUC 0I-MF PLUS (Opt. Siemens 828D)
	Druckluftversorgung	Flow	L/min	300				300
		Druck	MPa	0.6~0.8				0.6~0.8
	Gesamte elektrische Leistung		kVA	60				60
	Kühlmitteltankkapazität		L	580				580
	Maschinenabmessungen	Länge	mm	7766	10238	12384	14650	7766	10238	12384	14650
		Breite	mm	6134				6134
		Höhe	mm	5200 (5900 bei Z-Achsen-Option)				5200 (5900 bei Z-Achsen-Option)
	Maschineneinhausung		-	Teilumschließende Blechverkleidung (nur Arbeitsbereich)				Teilumschließende Blechverkleidung (nur Arbeitsbereich)

Hinweise:

1. Modelle G-V2030A, G-V2040A, G-V2050A, G-V2060A – Optionale riemengetriebene Spindel mit 6000 U/min, Drehmoment 186/297 N·m.

2. Modelle G-V2030Z, G-V2040Z, G-V2050Z, G-V2060Z – Optionaler automatischer Winkel-Fräskopf, Y-Achsen-Verfahrweg 3200 mm.

3. Modelle G-R2030B, G-R2040B, G-R2050B, G-R2060B – Optionaler Z-Achsen-Quadratstößel (Z = 1000 mm, Maschinenhöhe 5600 mm; Z = 1250 mm, Maschinenhöhe 6300 mm).

4. Modelle G-R2030Z, G-R2040Z, G-R2050Z, G-R2060Z – Optionaler Z-Achsen-Quadratstößel + automatischer Winkel-Fräskopf (Y-Achsen-Verfahrweg 3200 mm; Z = 1000 mm, Maschinenhöhe 5600 mm; Z = 1250 mm, Maschinenhöhe 6300 mm).

Die Angaben auf dieser Seite dienen nur zu Referenzzwecken. Technische Daten und Details können aufgrund von Produkt-Upgrades oder Verbesserungen geändert werden. Für weitere Informationen kontaktieren Sie uns bitte.
