Der ultimative Leitfaden zur Diagnose und Behebung von ATC-Arm-Störungen an Bearbeitungszentren

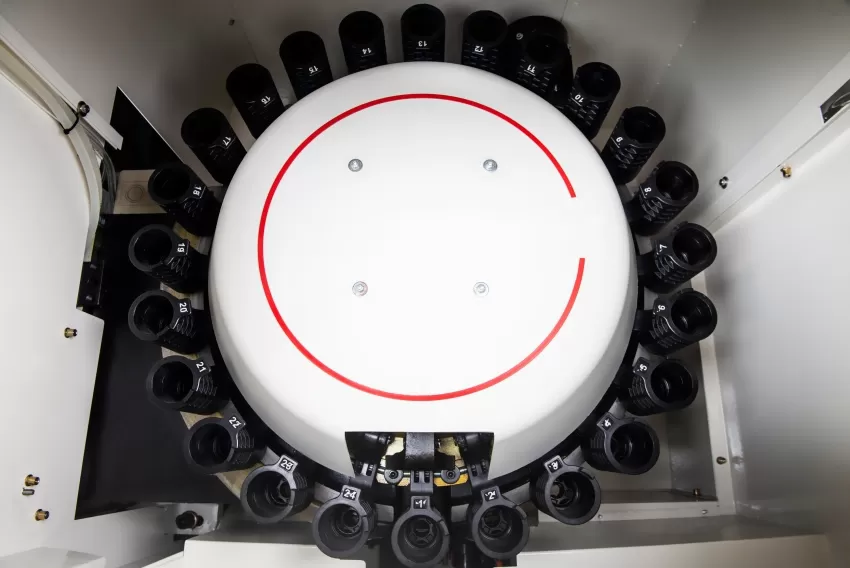

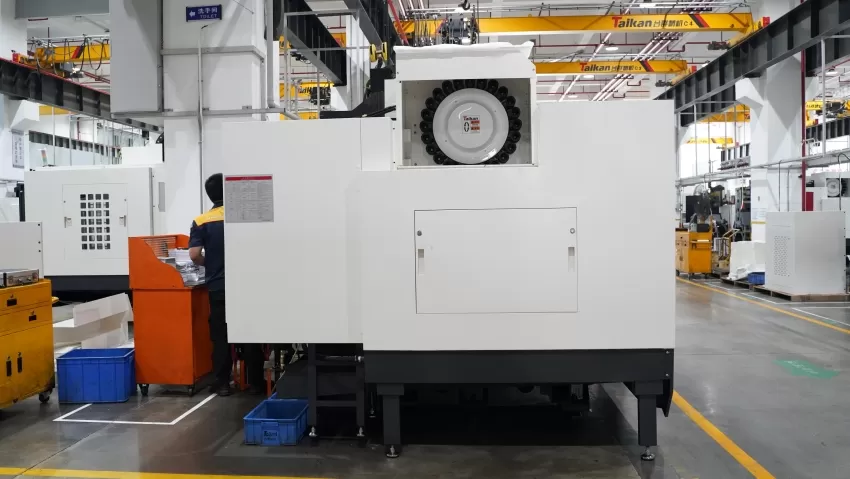

Im Bereich der Präzisionsfertigung ist der armartige automatische Werkzeugwechsler (ATC) eines Bearbeitungszentrums eine kritische Komponente, die direkt die Bearbeitungseffizienz und die kontinuierliche Betriebsfähigkeit bestimmt. Wenn ein „Werkzeugwechsel-Hänger“ (oft auch als „Werkzeugwechsel-Crash“ oder „klem‑ender ATC-Arm“ bezeichnet) auftritt, unterbricht dies nicht nur den Produktionszyklus, sondern kann auch irreversible Schäden an Präzisionskomponenten wie dem Spindelkegel und dem Nockengetriebe des ATC-Arms verursachen. Dieser Artikel liefert eine systematische Analyse der Ursachen von Hängern bei armartigen ATC-Systemen aus einer integrierten elektromechanischen und softwaretechnischen Perspektive. Außerdem werden ein standardisiertes Fehlerbehebungsverfahren und präventive Wartungsstrategien vorgestellt, um Unternehmen bei der Verbesserung der Gesamtanlageneffektivität zu unterstützen.

I. Mechanismus und Ursachenanalyse von Werkzeugwechsel-Hänger-Fehlern

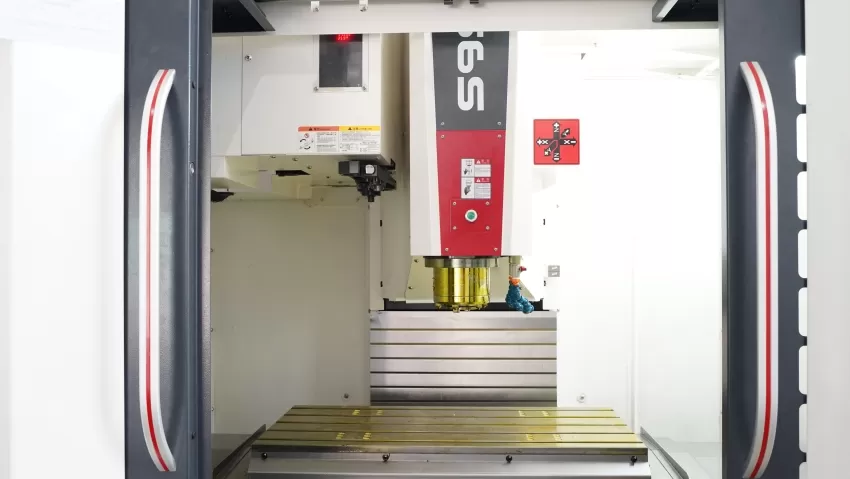

Ein Werkzeugwechsel-Hänger zeigt im Wesentlichen eine Nichtübereinstimmung in der räumlichen Position, der Bewegungssequenz oder den Statussignalen zwischen dem ATC-Arm, der Spindel und dem Werkzeugtopf während des Werkzeugwechselzyklus an. Die Ursachen lassen sich in die folgenden fünf Kategorien zusammenfassen:

1. Externe Umgebungsfaktoren und Stromunterbrechung

Das CNC-System ist während der Ausführung des Werkzeugwechsel-Makroprogramms auf kontinuierliche, stabile Steuersignale und Energiequellen angewiesen. Ein plötzlicher Stromausfall, ein Abfall des Druckluftdrucks unter den Nennwert der Anlage (typischerweise 0,5–0,7 MPa, je nach Herstellerangaben), der zu einer Fehlfunktion des Entspannzylinders führt, oder ein Verlust des Hydraulikdrucks können alle dazu führen, dass der ATC-Arm während der Greif- oder Klemmphase auf halbem Weg stoppt und in einer Zwischenposition mechanisch blockiert.

2. Fehlerhaftes Eingreifen des Bedieners

Wenn der Bediener während eines laufenden Werkzeugwechselzyklus den Not-Aus-Taster (E-STOP) oder die RESET-Taste betätigt, werden die von der speicherprogrammierbaren Maschinensteuerung (PMC) ausgegebenen Ablaufsteuerbefehle unterbrochen. Zu diesem Zeitpunkt stoppt der Motor des ATC-Arms, aber Komponenten wie Magnetventile und die Winkelstellung des ATC-Arms bleiben in einem Zwischenzustand, was eine automatische Wiederherstellung des Systems verhindert.

3. Mechanische Störungen und Verformung

Die Passgenauigkeit zwischen der gekrümmten Oberfläche des ATC-Arms und der V-Nut des Werkzeughalters ist extrem hoch. Ein Maschinencrash während der Bearbeitung oder ein nicht vollständig im Werkzeugtopf sitzendes Werkzeug, das beim Drehen des ATC-Arms zum Aufprall auf den Werkzeughalter führt, kann zu einer Verformung des ATC-Arms, einer Lockerung des Gestängemechanismus oder zu Schäden an den Rollenlagern im Nockengetriebe führen. Diese Probleme verursachen mechanisches Klemmen.

4. Elektrische Probleme und Abweichungen bei Parametereinstellungen

Die Werkzeugwechselposition wird durch eine Kombination von Näherungsschaltern (z. B. ATC-Arm Home-Position, Bremsposition, Greifposition) und PMC-Logik oder ATC-Servoparametern bestimmt. Fehler können auftreten, wenn die absolute Position aufgrund niedriger Batteriespannung verloren geht, wenn der Werkzeugwechsel-Positionsversatz aufgrund von Bedienfehlern verändert wird oder wenn ein Sensor (Näherungsschalter) durch Ölverschmutzung oder Späne fehlerhaft arbeitet. In solchen Fällen löst das System einen Alarm aus und bricht den Werkzeugwechselzyklus ab, weil es das korrekte Positionssignal nicht empfängt.

Hinweis:Die spezifischen Parameternummern und Einstellmethoden für Werkzeugwechselpositionen variieren je nach Gerätehersteller (z. B. Fanuc, Mitsubishi, Siemens) und ATC-Antriebstyp (hydraulisch, servo). Bei der Wartung vor Ort ist stets der Abschnitt „Einstellung der Werkzeugwechselposition“ oder die „ATC-Parameterliste“ im Gerätehandbuch zu konsultieren.

5. Mechanischer Verschleiß und Ermüdungsausfall

Über lange Zeiträume mit hochfrequenten Werkzeugwechseln können Komponenten wie die Nockenoberflächen im ATC-Nockengetriebe, die Bolzen der Werkzeugtopfkette und der Werkzeugklemmmechanismus am ATC-Arm verschleißen. Wenn der Verschleiß die Toleranzgrenzen überschreitet, verschlechtert sich die Wiederholgenauigkeit der Werkzeugwechselbewegung, was die Wahrscheinlichkeit von Problemen wie falschem Werkzeuggreifen oder Herausfallen von Werkzeugen erheblich erhöht, was zu Hängern führen kann.

II. Standardisiertes Fehlerbehebungsverfahren

Wenn ein Werkzeugwechsel-Hänger auftritt, gehen Sie nach einem standardisierten Verfahren vor: „Not-Aus & Energie-Isolierung → Statusbestätigung → Manuelles Zurücksetzen → Signalüberprüfung“. Vermeiden Sie jegliches erzwungenes oder gewaltsames Vorgehen.

1. Not-Aus und Energie-Isolierung

Drücken Sie sofort den Not-Aus-Taster, um die Servomotor-Freigaben zu deaktivieren. Falls pneumatische oder hydraulische Energiequellen vorhanden sind, schließen Sie die entsprechenden Absperrventile, um unerwarteteVMC-MaschineBewegungen während manueller Arbeiten zu verhindern. Das System befindet sich nun in einem sicheren, verriegelten Zustand.

2. Fehlerbeobachtung und Diagnose

Rufen Sie den PMC-Signaldiagnosebildschirm auf und notieren Sie den aktuellen Alarmcode sowie die Diagnoseparameter (z. B. F-Signale oder G-Signale). Achten Sie besonders auf Folgendes:

• Befindet sich der ATC-Arm in der horizontalen Position (Greifposition) oder in der vertikalen Position (Home-Position)?

• Wurde der Spindelentspannungsschalter ausgelöst?

• Ist der Werkzeugtopf vollständig nach unten gekippt (in Bereitschaftsposition)?

Diese Informationen helfen zu bestimmen, ob der Hänger während der Phase „Greifen“, „Klemmen“ oder „Rückkehr zur Home-Position“ des Werkzeugwechselzyklus aufgetreten ist.

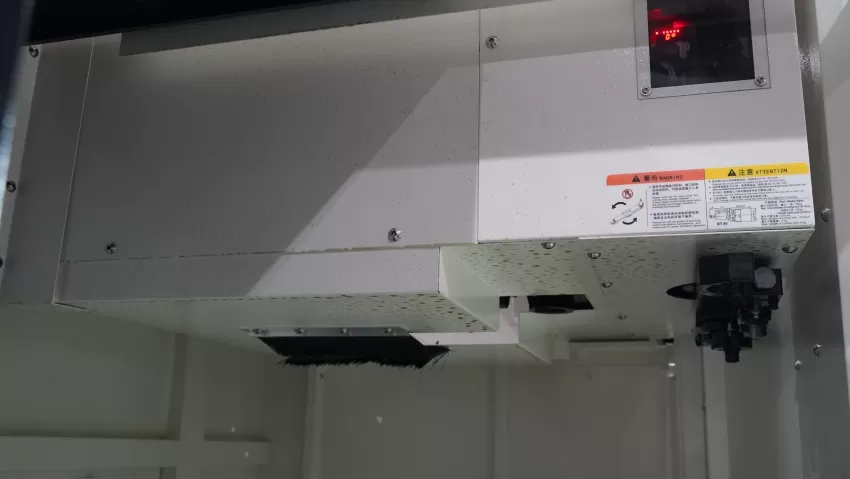

3. Manuelles Neupositionieren des ATC-Arms (elektrische Rückstellmethode)

Bei ATC-Armen mit Servomotorantrieb versuchen Sie zunächst die systemeigene Funktion „Manuelles Zurücksetzen des ATC-Arms“ (wird normalerweise über einen PMC-Schalter oder M-Code aktiviert). Falls diese Funktion nicht verfügbar ist, gehen Sie nach folgendem manuellen Verfahren vor:

• Vorbereitung:Greifen Sie auf das Hydraulik- oder Pneumatik-Bedienfeld der Maschine zu. Verwenden Sie das Vorsteuerventil für manuelles Übersteuern (oder betätigen Sie den Ventilschieber des Magnetventils mithilfe eines Sechskantschlüssels manuell), um die Spindel zwangsweise zu entspannen und sicherzustellen, dass der ATC-Arm nicht vom Spindelkegel gehalten wird.

• Betrieb der Motorwelle:Suchen Sie den Vierkantantrieb (oder den Schlitz) auf der Rückseite des ATC-Arm-Motors. Verwenden Sie den geeigneten Spezialschlüssel, um ihn zu drehenlangsam und gleichmäßig. Die Drehrichtung muss der mechanischen Home-Richtung des ATC-Arms folgen (normalerweise im oder gegen den Uhrzeigersinn; beachten Sie das Gerätehandbuch). Falls der Widerstand plötzlich ansteigt, stoppen Sie sofort und prüfen Sie das Nockengetriebe auf Fremdkörper.

• Werkzeugentnahme:Nachdem Sie den ATC-Arm manuell so gedreht haben, dass er sich vom Spindelkegel oder Werkzeugtopf löst, untersuchen Sie die Greiferkonstruktion des ATC-Arms. Bei Armen mit einem Federklemm-Mechanismus hebeln Sie die Federklammer des Greifers vorsichtig mit einem Schlitzschraubendreher auf oder lockern Sie die Klemmschraube am Arm, um die Klemmkraft auf den Anzugsbolzen des Werkzeughalters zu lösen. Stützen Sie dabei das Werkzeug mit einer Hand und entnehmen Sie es mit der anderen Hand vorsichtig, um ein Herabfallen und eine Beschädigung des Arbeitstischs oder der Maschinenumhausung zu verhindern.

4. Homing und Genauigkeitsüberprüfung

Sobald der ATC-Arm manuell in seine Home-Position (normalerweise vertikal) zurückgeführt wurde, lösen Sie den Not-Aus-Taster. Führen Sie im MDI-Modus die M-Codes aus, um den Werkzeugtopf ins Magazin und den ATC-Arm in seine Home-Position zurückzubringen. Stellen Sie sicher, dass alle Statusanzeigelampen normal leuchten. Führen Sie anschließend einen Trockenlauf-Werkzeugwechsel (ohne echtes Werkzeug im Arm) durch, um die Laufruhe der Bewegung zu beobachten und auf ungewöhnliche Geräusche zu achten. Falls die Werkzeugwechselposition nicht korrekt erscheint, kalibrieren Sie die Wechselposition über die vom Werkzeugmaschinenhersteller vorgegebene Parameterschnittstelle neu.

Falls die oben genannten Schritte das Problem nicht beheben oder Sie starke ungewöhnliche Geräusche aus dem Nockengetriebe, eine deutliche Verformung des ATC-Arms oder eine Beschädigung des Spindelkegels beobachten, stoppen Sie sofort und wenden Sie sich für eine professionelle Reparatur an den Servicetechniker des Geräteherstellers.

III. Systematische Präventions- und Wartungsstrategien

Um das Auftreten von Werkzeugwechsel-Hängern grundlegend zu reduzieren, wird empfohlen, ein auf Datenüberwachung basierendes System zur vorausschauenden Wartung (Predictive Maintenance, PdM) einzurichten:

1. Periodische Kalibrierung von Schlüsselkomponenten

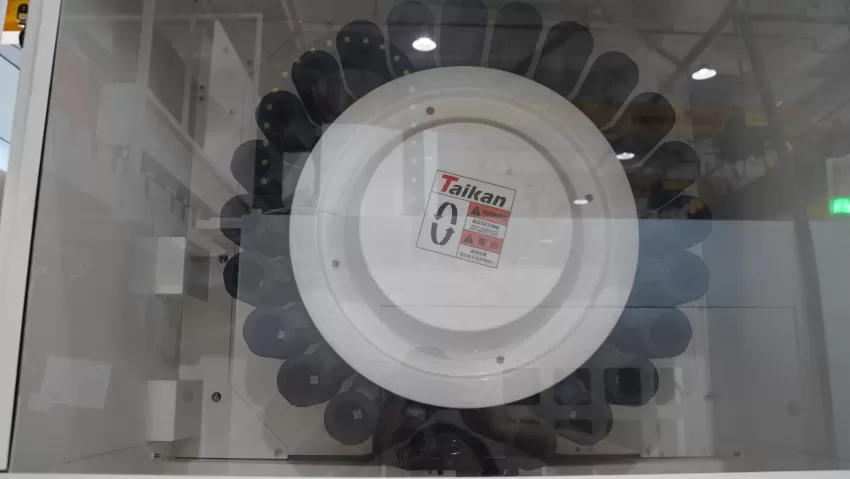

Kalibrieren Sie die Rundlaufgenauigkeit zwischen ATC-Arm und Spindelkegel vierteljährlich mit einer Messuhr. Bei Werkzeugmagazinen mit Dreipunkt-Positioniersystem stellen Sie sicher, dass die Wiederholgenauigkeit des Werkzeugtopfs an der Wechselposition innerhalb von ±0,05 mm liegt. Überprüfen Sie regelmäßig die Schmierleitung des Nockengetriebes, um sicherzustellen, dass das Fett (z. B. Lithiumfett) die Nockenoberflächen erreicht und so Reibung und Verschleiß minimiert werden.

2. Management der elektrischen Systeme und Parametersicherung

Sichern Sie CNC-Parameter, PMC-Programme und Makroprogramme regelmäßig per CF-Karte oder Ethernet. Dies ist besonders wichtig für werkzeugwechselbezogene Makrovariablen (z. B. #1000-Serie) und ATC-Servoparameter, um Positionsverluste durch Parameterverlust zu vermeiden.

3. Betriebsnormen und Signalüberwachung

Verstärken Sie die Schulung der Bediener, wobei besonders betont werden muss, dass der Not-Aus- oder RESET-Taster während eines Werkzeugwechselzyklus niemals betätigt werden darf, insbesondere nicht, wenn sich der ATC-Arm in Bewegung befindet. Erwägen Sie, in das SPS-Programm eine Logik zur „Verhinderung von Werkzeugwechselzyklus-Unterbrechungen“ zu integrieren. Nutzen Sie die Wellenform-Diagnosefunktionen des CNC-Systems, um die Reaktionszeiten kritischer Signale wie Spindelentspannung und ATC-Arm-Bewegung periodisch zu überwachen, um so eine nachlassende Leistung von Magnetventilen oder Näherungsschaltern vorherzusagen.

4. Management der Reinheit der Energiequellen

Stellen Sie die Funktionstüchtigkeit der Filter-Regler-Öler-Einheit (F.R.L.) im Druckluftsystem sicher. Halten Sie einen stabilen Druck innerhalb des Nennbereichs (typischerweise 0,5–0,7 MPa; beachten Sie strikt die Gerätespezifikationen). Lassen Sie regelmäßig Kondensat aus dem Druckluftbehälter ab. Ungenügender Luftdruck ist eine Hauptursache für unvollständiges Entspannen der Spindel, langsames Kippen des Werkzeugtopfs oder fehlerhafte Positionierung des ATC-Arms. Dies muss ein fester Bestandteil der täglichen Inspektion sein.

Schlussfolgerung

Die Stabilität des armartigen automatischen Werkzeugwechslers ist ein Kernindikator für die Zuverlässigkeit eines Bearbeitungszentrums. Beim Auftreten eines Werkzeugwechsel-Hänger-Fehlers kann der Einsatz wissenschaftlich fundierter und streng systematischer Fehlerbehebungsmethoden, kombiniert mit regelmäßiger Präzisionskalibrierung und Zustandsüberwachung, die mittlere Reparaturzeit (Mean Time To Repair) effektiv senken und die Lebensdauer der Anlage verlängern. Durch die Etablierung robuster Betriebsstandards und eines umfassenden Wartungssystems können Hersteller die kontinuierliche Betriebsfähigkeit ihrer automatisierten Produktionslinien erheblich verbessern und damit eine solide Grundlage für eine hochpräzise, hocheffiziente intelligente Fertigung schaffen.
