Die 8 häufigsten CNC-Maschinenfehler und wie man sie behebt

In der hochautomatisierten Welt der mechanischen Fertigung ist der stabile Betrieb einer CNC-Maschine (Computerized Numerical Control) der direkte Treiber für Produktionsdurchsatz und Bearbeitungspräzision. Mit dem Wandel der Branche hin zur intelligenten Fertigung entwickelt sich die Fehlerdiagnose von Geräten von der traditionellen „reaktiven Wartung“ zur datengesteuerten „vorausschauenden Wartung“.

Für Außendiensttechniker und Fertigungsleiter erfordert das Auftreten eines Alarmcodes oder einer Bearbeitungsanomalie mehr als nur eine schnelle Lösung; es verlangt ein Verständnis des zugrunde liegenden Mechanismus. Dieser Artikel bietet eineroot-cause analysisvon acht häufigen CNC-Maschinenfehlern. Wir werden die grundlegenden Ursachen, die Diagnoselogik und systemische Lösungen untersuchen, um Unternehmen zu helfen, ihre Gesamtanlageneffektivität (Overall Equipment Effectiveness, OEE) zu maximieren.

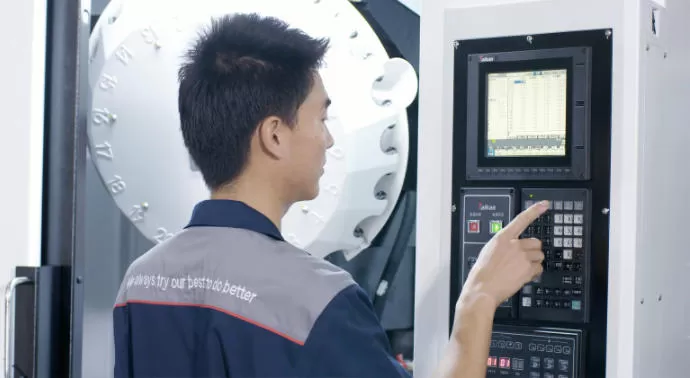

1. CNC-Systemfehler: Eine gemeinsame Hardware- und Software-Diagnose

Fehlermechanismus:
Das CNC-System ist das „Gehirn“ der Maschine. Ein Systemabsturz oder ein schwarzer Bildschirm wird typischerweise durch eine Hardware-Watchdog-Timer-Schaltung, beschädigte Systemsoftware-Logik oder den Verlust kritischer Parameter ausgelöst. Eine Alarmcodeanzeige ist die Selbstdiagnosefunktion des Systems, die eine spezifische Anomalie identifiziert.

Eingehende Diagnose und Lösungen:

• Hardware-Ebene:Überprüfen Sie zunächst die Stabilität der Stromversorgung (DC 5V/24V) der NCU- oder PCU-Einheit. Spannungsschwankungen können zu einem unregelmäßigen CPU-Betrieb führen. Wenn der Fehler nach einem Neustart weiterhin besteht, überprüfen Sie die Spannung der Hauptplatinenbatterie; eine niedrige Spannung kann zu Parameterverlust im SRAM (Static Random Access Memory) führen.

• Software und Parameter:Bei Systemstartfehlern erwägen Sie einen „Total Clear“ oder eine Initialisierung (z. B. einen NCK-Reset bei Siemens-Steuerungen oder PSRAM-Clear bei FANUC). Um Fehlalarme zu beheben, nutzen Sie die Kontaktplan-Überwachungsfunktion der SPS (speicherprogrammierbare Steuerung). Die Verfolgung des Signalzustands (über E/A-Schnittstellen-Statustabellen) ermöglicht die schnelle Lokalisierung fehlerhafter externer Eingabesensoren oder Aktoren.

• Brancheneinblick:Moderne High-End-CNC-Systeme verfügen über integrierte Ferndiagnose. Durch die Echtzeit-Überwachung von Systemprotokollen über das Industrial Internet of Things (IIoT) können Techniker Parameter aus der Ferne anpassen und Schwachstellen patchen.

2. Spindelfehler: Vibrationsanalyse und Antriebsoptimierung

Fehlermechanismus:
Als Kraftkern der Maschine resultieren anomale Spindelvibrationen häufig aus mechanischer Unwucht (z. B. schlechte dynamische Balance von Werkzeug/Halter), Lagerverschleiß (führt zu vergrößertem Spiel) oder Spannkraftverlust in Antriebskomponenten (Riemen/Zahnräder). Eine instabile Drehzahl hängt typischerweise mit falschen Drehzahlregelkreis-Parametern im Servoantrieb oder mit Störungen des Rückmeldesignals vom Encoder zusammen.

Eingehende Diagnose und Lösungen:

• Mechanische Diagnose:Verwenden Sie einen Vibrationsanalysator, um charakteristische Frequenzen der Spindellager zu erkennen und zwischen schlechter Schmierung (hochfrequente Vibration) und Lagerringermüdung (niederfrequente Stöße) zu unterscheiden. Bei Riemenantrieben überprüfen Sie die Spannung mit einem Spannungsmesser gemäß den Herstellerangaben.

• Elektrische Diagnose:Bei Drehzahlschwankungen konzentrieren Sie sich auf das Encoder-Rückmeldekabel. Stellen Sie sicher, dass es eine verdrillte Abschirmung und eine dedizierte Erdung zur Vermeidung von Störungen verwendet. Führen Sie eine „Auto-Tuning“-Funktion am Antrieb durch, um die PID-Parameter der Drehzahl- und Stromregelkreise zu optimieren und die Motoreigenschaften perfekt an die mechanische Last anzupassen.

• Kritikalität der Wartung:Bei Motorspindeln halten Sie sich strikt an den angegebenen Schmierstofftyp und die Nachschmierintervalle. Übermäßiges Fetten kann ebenso schädlich sein wie unzureichende Schmierung und zu schlechter Wärmeableitung und Festfressen führen.




3. Fehler im Vorschubantriebssystem: Umkehrspielkompensation und Servo-Abstimmung

Fehlermechanismus:
Achs-„Stick-Slip“ (ruckartige Bewegung) wird grundsätzlich durch einen erheblichen Unterschied zwischen Haft- und Gleitreibungskoeffizienten oder unzureichende Steifigkeit des Servosystems für die Stabilität bei niedrigen Geschwindigkeiten verursacht. Positionierungsungenauigkeiten sind in der Regel auf Verschleiß im mechanischen Getriebe (z. B. verringerte Kugelrollspindel-Vorspannung, lose Kupplungen) oder einen falsch eingestellten Schleppabstand im Servosystem zurückzuführen.

Eingehende Diagnose und Lösungen:

• Mechanische Kompensation: Überprüfen Sie regelmäßig Positioniergenauigkeit und Wiederholbarkeit mit einem Laserinterferometer. Kompensieren Sie die Umkehrspanne, indem Sie gemessene Werte über den Parameter „Backlash Compensation“ der CNC eingeben. Wenn das Umkehrspiel zu groß ist (typischerweise > 0,02-0,03 mm), überprüfen Sie die Vorspannung der Kugelrollspindelmutter oder ersetzen Sie verschlissene Komponenten.

• Servo-Optimierung: Bei Überlaufalarmen überprüfen Sie nach der manuellen Wiederherstellung die Software-Endlagenparameter (z. B. FANUC-Parameter 1320/1321) und die Zuverlässigkeit der Hardware-Endschalter.

• Präzisionswartung: Überprüfen Sie bei schweren Maschinen die Funktionsfähigkeit des Führungsbahn-Schmiersystems. Ein Schmierausfall zerstört direkt den Ölfilm auf den Bahnen und führt zu Stick-Slip und vorzeitigem Verschleiß.

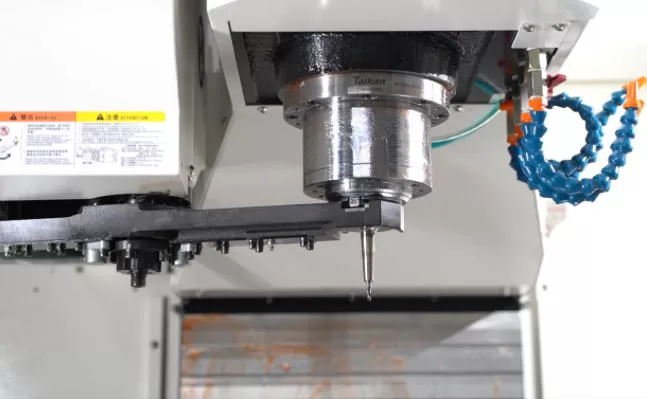

4. Fehler im Werkzeugwechselsystem: Logische Analyse des Signalflusses und der mechanischen Verbindung

Fehlermechanismus:
Fehler im automatischen Werkzeugwechsler (ATC) inCNC machine toolsresultieren häufig aus einem komplexen Zusammenspiel mechanischer und elektrischer Probleme. Das Versagen, das Werkzeug zu spannen, ist typischerweise auf ermüdete Tellerfedern im Einziehmechanismus oder einen unzureichenden Hub des Entspannzylinders zurückzuführen. Unterdessen wird ein Verklemmen während des Werkzeugwechsels durch falsche Verriegelungssignale verursacht, die sequenzielle Vorgänge wie das Kippen der Werkzeugtöpfe und die Drehung oder Ausfahrung des Manipulatorarms stören.

Eingehende Diagnose und Lösungen:

• Pneumatische/Hydraulische Logik: Überprüfen Sie den Druckschalter im pneumatischen System auf ordnungsgemäße Aktivierung. Untersuchen Sie die Kolben von hydraulischen Magnetventilen auf Festkleben. Überprüfen Sie bei hydraulischen Einziehmechanismen den Flüssigkeitsstand und die Dichtungen auf interne Leckagen, die die Spannkraft verringern können.

• Signalverriegelung: Verwenden Sie die SPS-Statusanzeige, um den Werkzeugwechselablauf zu überwachen. Im Falle eines Werkzeugabsturzes priorisieren Sie die Überprüfung der Positionssensoren des Manipulatorarms (z. B. magnetische oder Näherungsschalter) auf Signalverfälschung oder -verzögerung. Stellen Sie sicher, dass die Spindelorientierung präzise und konsistent ist.

• Präzisionsausrichtung: Die Ausrichtung zwischen Manipulatorarm, Werkzeugtopf und Spindel muss mit Toleranzen im Mikrometerbereich eingehalten werden. Verwenden Sie ein Meisterwerkzeug oder eine Einstelllehre zur präzisen Kalibrierung des Arm-Nullpunkts.

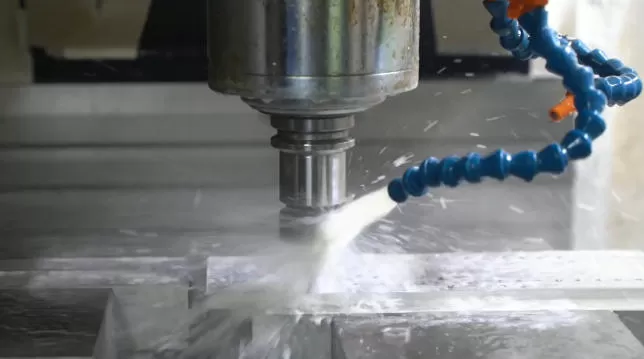

5. Fehler im Kühlsystem: Durchflussüberwachung und Filtration

Fehlermechanismus:
Ausfälle des Kühlsystems haben ihren Ursprung oft in „Verstopfung“. Späne, die sich im Kühlmittel ansammeln, können Leitungen blockieren oder das Pumpenlaufrad beschädigen. Motorüberlastauslösungen sind in der Regel auf eine festsitzende Pumpe oder einen Phasenausfall in der Stromversorgung zurückzuführen.

Eingehende Diagnose und Lösungen:

• Elektrische Prüfung: Messen Sie den Drehstromwiderstand des Kühlmittelpumpenmotors auf Symmetrie und überprüfen Sie den Isolationswiderstand. Stellen Sie bei einer nicht anlaufenden Pumpe neben der Hauptstromversorgung sicher, dass das thermische Überlastrelais nicht ausgelöst hat und zurückgesetzt werden muss.

• Flüssigkeitsmanagement: Der erste Schritt ist die Reinigung des Kühlmitteltanks und der Austausch/die Reinigung von Filtern. Stellen Sie bei Leitungslecks fest, ob sie auf lose Anschlüsse oder Schlauchverschlechterung durch Kühlmittelkorrosion zurückzuführen sind. Die Implementierung von Füllstandsschaltern und Durchflusssensoren ermöglicht eine Echtzeitüberwachung, um ein Ausbrennen des Werkstücks durch Kühlmittelmangel zu verhindern.

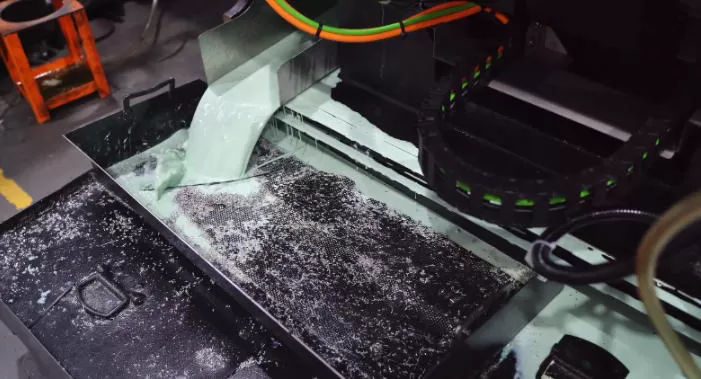

6. Späneförderer-Fehler: Drehmomentüberlast und mechanisches Verklemmen

Fehlermechanismus:
Späneförderer (typischerweise als Scharnierband- oder Schneckenförderer) versagen, wenn der Motor nicht läuft (Strom-/elektrisches Problem) oder wenn Späne nicht effizient ausgetragen werden (mechanische Überlast). Diese Überlast ist häufig auf ein zu hohes Spanvolumen oder auf ein Entgleisen und Verklemmen der Kette aufgrund falscher Spannung zurückzuführen.

Eingehende Diagnose und Lösungen:

• Überlastbehandlung:Wenn ein Fördereralarm auftritt, entfernen Sie zunächst angesammelte Späne am Ein- und Auslass. Drehen Sie die Motorwelle (oder Kupplung) manuell, um festzustellen, ob der Mechanismus mechanisch blockiert ist.

• Mechanische Wartung:Überprüfen Sie das Scharnierband auf Verschleiß und stellen Sie die Kettenspannung gemäß Handbuch ein (z. B. einigecnc vmc machinesgeben eine Bandlose von 6–10 mm an). Chronische Überlastung kann die Sicherung des Antriebsmotors zum Durchbrennen bringen oder den Drehmomentbegrenzer beschädigen.

• Automatisierungsintegration:Programmieren Sie den Förderer so, dass er intermittierend synchron zum Bearbeitungszyklus läuft, um massive Späneschübe zu vermeiden, die das System überfordern könnten.

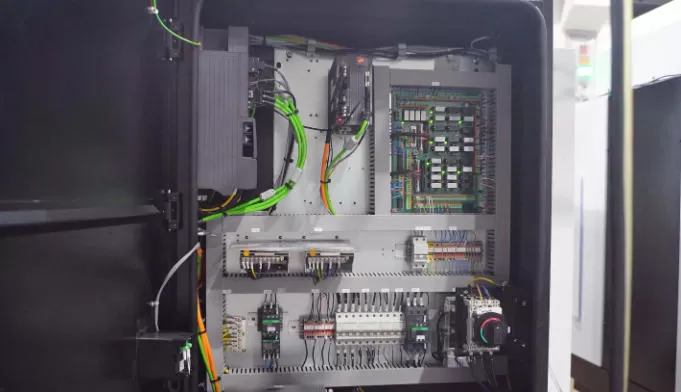

7. Fehler im elektrischen System: Störunterdrückung und Komponentenalterung

Fehlermechanismus:
Elektrische Fehler sind oft die zufälligsten. Korrodierte Schützkontakte führen zu intermittierenden Stromkreisen, während eine ausfallende Relaisspule einen Steuerstromkreis lahmlegen kann. Neben Komponentenausfällen ist elektromagnetische Interferenz (EMI) ein Hauptverursacher, der häufig Encodersignale stört und Achs-„Stottern“ oder Positionsdrift verursacht.

Eingehende Diagnose und Lösungen:

• Prüfungen auf Komponentenebene:Verwenden Sie ein Multimeter, um den Spannungsabfall über Kontakte zu messen und auf übermäßigen Widerstand zu prüfen. Messen Sie bei Schaltnetzteilen die Ausgangsspannung auf übermäßige Welligkeit.

• Gegenmaßnahmen gegen Rauschen:Halten Sie sich strikt an Verkabelungspraktiken, die Signalkabel von Stromkabeln trennen. Installieren Sie bei störenden Antrieben (Frequenzumrichtern) EMV-Filter am Netzeingang und stellen Sie sicher, dass der Erdungswiderstand der Maschine weniger als 1 Ω beträgt.

• Vorausschauende Überwachung:Der Einsatz von Infrarot-Thermografie zur Überprüfung des Schaltschranks kann „Hot Spots“ durch schlechte Verbindungen oder ausfallende Komponenten effektiv identifizieren, bevor sie zu einem Ausfall führen.




8. Genauigkeitsfehler: Kompensation geometrischer und thermischer Fehler

Fehlermechanismus:
Die Nichteinhaltung der Teiltoleranz ist ein komplexes, vielschichtiges Problem. Es kann zurückzuführen sein aufloss of geometric accuracy(z. B. Änderungen im Maschinenniveau, verschlissene Führungsbahngeradheit),process system deflection(Werkzeug-/Werkstückabdrängung) oderthermal errors(Spindelwachstum, thermische Ausdehnung der Kugelrollspindel).

Eingehende Diagnose und Lösungen:

• Geometrische Kalibrierung: Verwenden Sie elektronische Wasserwaagen und Laserinterferometer, um grundlegende geometrische Genauigkeiten zu überprüfen (z. B. Tischebenheit, Rechtwinkligkeit der Spindel zu den Achsen). Bei Überschreitung der Toleranzen reichen die Korrekturmaßnahmen vom Präzisionsschaben bis zur Justierung der Nivellierfüße.

• Thermische Fehlerkompensation: Bei Maßabweichungen während langer Produktionsläufe implementieren Sie eine thermische Fehlerkompensation. Dazu gehören das Anbringen von Temperatursensoren (z. B. PT100-Widerstandsthermometer) an Schlüsselstellen, die Erstellung eines thermischen Verformungsmodells (z. B. unter Verwendung neuronaler Netze) und die Echtzeit-Kompensation der Achsbewegungen durch das CNC-System.

• Prozessoptimierung: Überprüfen Sie den Werkzeugverschleiß (der über die Spindellast überwacht werden kann) und stellen Sie sicher, dass die Schnittparameter (Geschwindigkeiten, Vorschübe, Schnitttiefe) optimal sind, um prozessbedingte Vibrationen oder Durchbiegungen zu vermeiden.




9. Schlussfolgerung

Die Landschaft der CNC-Maschinenfehlerdiagnose tritt entschlossen in eine neue, datengesteuerte Ära ein. Durch die Kombination eines tiefen Verständnisses vonphysical mechanismsmit fortschrittlichensignal processing techniques(wie Vibrationsanalyse und Motorstrom-Signaturanalyse) können Ingenieure nicht nur bestehende Probleme schneller lösen, sondern auch zukünftige durch kontinuierliche Zustandsüberwachung vorhersagen und verhindern. Die Beherrschung der oben beschriebenen Diagnoselogik ist ein wichtiger Schritt auf dem Weg vom „Wartungstechniker“ zum „Gesundheitsmanager für Werkzeugmaschinen“.
