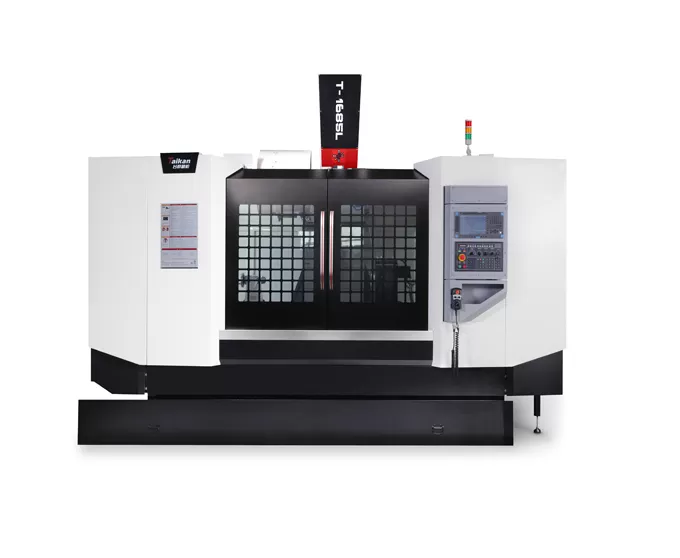

HT-1685L Hochgeschwindigkeits- und Hochpräzisions-Vertikal-Bearbeitungszentrum

Verfahrweg

Tischverfahrweg (X-Achse)

mm

1650

Schlittenverfahrweg (Y-Achse)

mm

850

Spindelstockverfahrweg (Z-Achse)

mm

850

Abstand von Spindelnase zur Tischoberfläche

mm

120～970

Abstand von Spindelmitte zur Ständerführungsoberfläche

mm

900

Tisch

Tischgröße

mm

1700*850

Max. Belastung (gleichmäßig verteilt)

kg

1600

T-Nut (Anzahl der Nuten – Nutbreite * Abstand)

mm

5-18*125+2-18*100

Spindel

Motorleistung (Nennleistung/Kurzzeitleistung)

kW

15/18.5

Motormoment (Nennmoment/Kurzzeitmoment)

N.m

143/191

Drehzahlbereich

r/min

50～6000（Riemen）

Spindeldurchmesser

mm

Φ190

Spindelkegel

/

BT50

Zugbolzenspezifikation

/

P50T-I（MAS403）

Geschwindigkeiten

Schnittvorschubbereich

mm/min

24

X/Y/Z-Achse Eilganggeschwindigkeit

m/min

15

Werkzeugmagazin

Werkzeugkapazität

mm

300

Max. Werkzeuggewicht

mm

Φ105/Φ210

Max. Werkzeuglänge

pcs

1-10000

Max. Werkzeugdurchmesser (voll / bei benachbarter Leerplatz)

kg

24/24/15

Genauigkeit

Positioniergenauigkeit (X/Y/Z)

mm

0.015

GB/T18400.4 (Full travel)

Wiederholgenauigkeit (X/Y/Z)

mm

0.008

Sonstiges

Gegengewicht der Z-Achse

Gegengewicht

CNC-Steuerung

/

FANUC 0i-MF Plus

Druckluftquelle

Flow

L/min

280（ANR）

Luftdruck

MPa

0.6~0.8

Anlagenkapazität

KVA

35

Kühlmittelbehältervolumen

L

400

Maschinenabmessungen

mm

5240×4055×3680

Mit Späneförderer-Pedal

Gewicht (ca.)

Kg

13200
