Taikan Präzisions-CNC-Bearbeitungslösungen für intelligente Roboterbauteile

Die Zahlen lügen nicht. Beim Halbmarathon der humanoiden Roboter 2026 in Peking überquerte der im Inland entwickelte Roboter „Lightning“ die Ziellinie in 50 Minuten und 26 Sekunden – fast doppelt so schnell wie das Teilnehmerfeld des Vorjahres. Nahezu vierzig Prozent der angetretenen Maschinen liefen mit Gangbildern, die unverkennbar menschlich wirkten. Diese Geschwindigkeit, Geschmeidigkeit und Robustheit kommt nicht allein aus der Software. Sie wird in Metall geschmiedet – geformt von den Werkzeugmaschinen, die jedes Gelenkgehäuse, jede Harmonic-Drive-Komponente, jedes Miniaturgetriebe zerspanen, fräsen und finishbearbeiten, das einen zweibeinigen Schritt erst ermöglicht.

At Taikan Machine, wir nennen das, was es ist: Wir sind die Skelettbauer für die intelligente Robotikindustrie. Und wir haben ein zerspanungstechnisches Ökosystem aufgebaut, das speziell für diese Herausforderung entwickelt wurde.

Die Chance, die niemand ignorieren kann

Die humanoide Robotik hat die Schwelle von der Forschungsneugier zur industriellen Ambition überschritten. Branchenanalysten sehen 2026 als potenzielles Wendepunktjahr – ein Sprung von Zehntausenden auf möglicherweise Hunderttausende Einheiten. Bei einer solchen Produktionsskalierung benötigt die Lieferkette nicht einfach „mehr Maschinen“. Sie braucht grundlegend andere Maschinen: schneller, intelligenter und unerbittlich präzise.

Die Realität sieht so aus: Über die Hälfte der Hardwarekosten eines leistungsstarken humanoiden Roboters steckt in den Aktuatorgelenken – den rotatorischen und linearen Modulen, die Motordrehmoment in menschenähnliche Bewegung umwandeln. Weitere zehn bis siebzehn Prozent entfallen auf die feinmotorischen Handbaugruppen. Jede einzelne dieser Komponenten erfordert Genauigkeit im Mikrometerbereich. Eine Abweichung von wenigen Mikrometern in einem Handgelenk setzt sich durch die gesamte kinematische Kette fort und führt zu Positionierfehlern am Endeffektor, ungleichmäßigen Lagerbelastungen, beschleunigtem Verschleiß und einem Roboter, der einfach nicht funktionsfähig ist.

Das sind keine konventionellen prismatischen Teile. Es geht um komplexe räumliche Konturen, abgewinkelte Bohrungen, tiefe dünnwandige Taschen und widerborstige Materialien – Aluminium 7075, Titanlegierungen und hochfeste Spezialstähle. Die wirtschaftliche Zerspanung im großen Maßstab erfordert mehr als eine leistungsfähige Maschine. Sie verlangt ein stimmiges, kampferprobtes System.

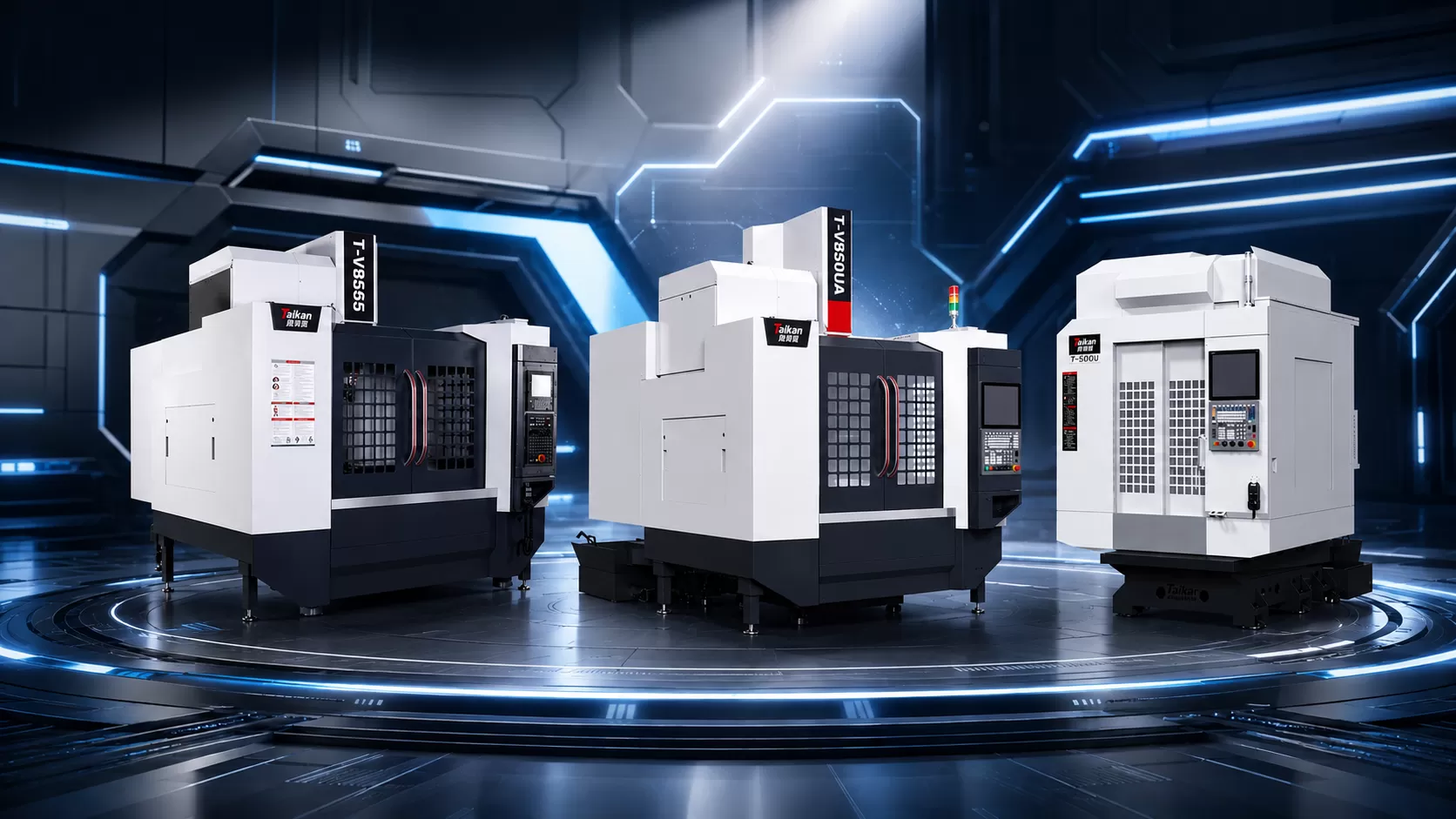

Drei Maschinenplattformen, eine Philosophie

Wir glauben nicht daran, eine einzige Maschinenarchitektur für alles zu erzwingen. Das führt zu mittelmäßigen Zykluszeiten, beeinträchtigter Oberflächengüte und Ausschussraten, die Ihre Margen schmälern. Stattdessen hat Taikan ein abgestuftes, anwendungsspezifisches Maschinenportfolio aufgebaut. Drei Baureihen. Jede ist für eine andere Kategorie von Roboterkomponenten optimiert.

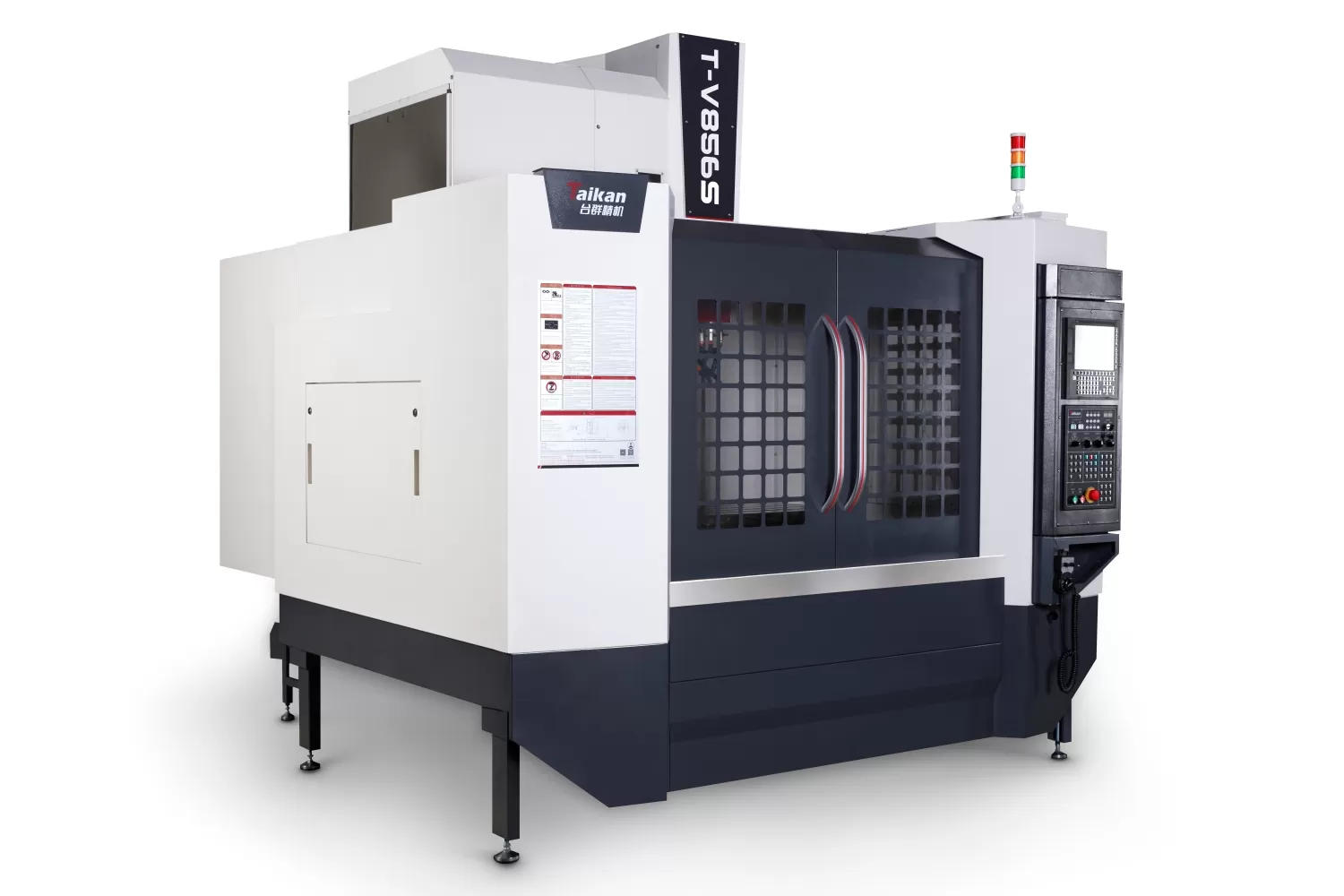

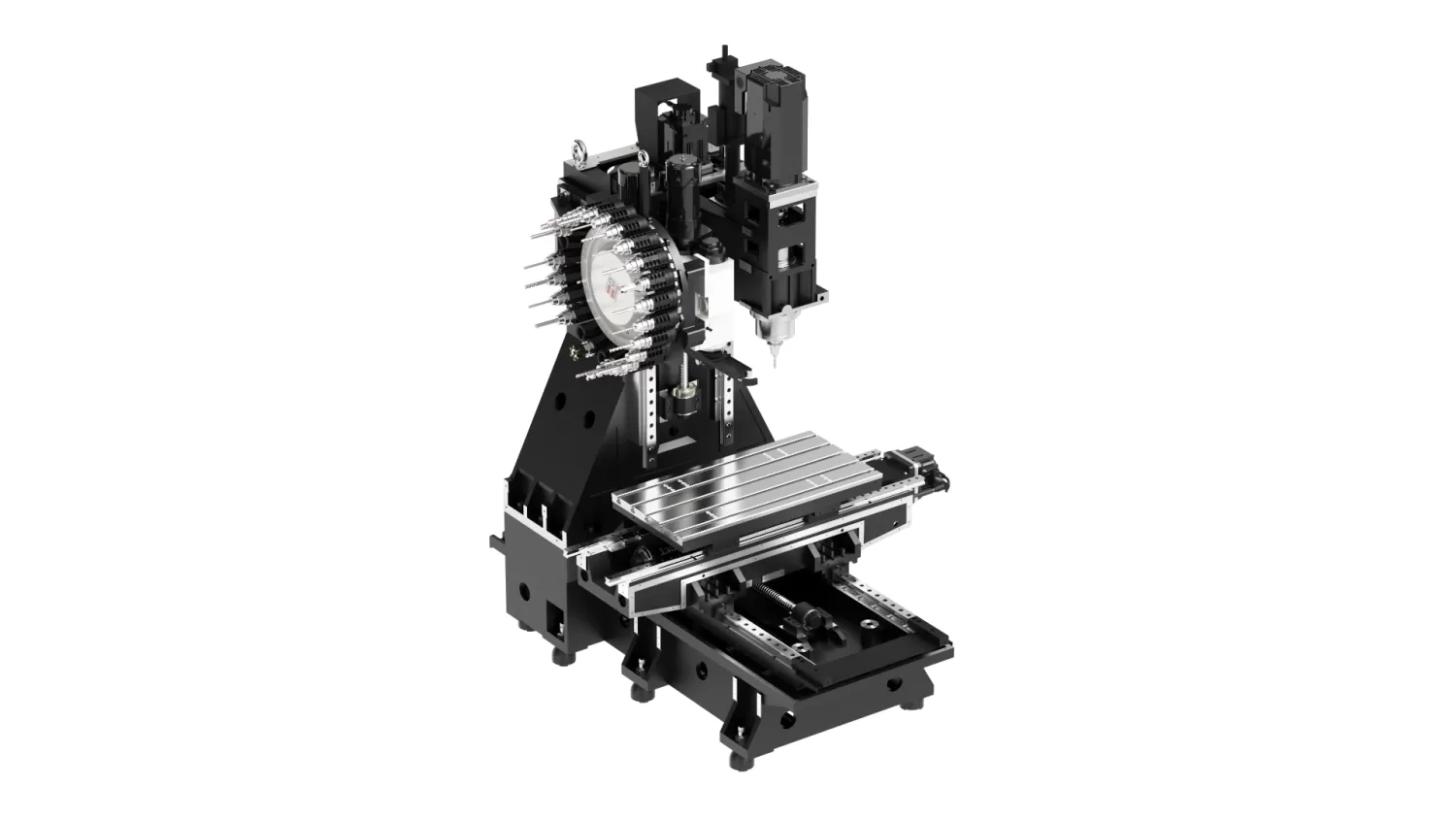

1) Allgemeine Strukturbauteile – T-V856S Vertikal-Bearbeitungszentrum

Für Roboter-Torsorahmen, Motorgehäuse, Haltewinkel und Strukturteile mittlerer Komplexität ist dasT-V856Sdas Arbeitstier, das die Produktionslinien am Laufen hält. Dies ist unsere Plattform der fünften Generation, gestützt auf eine installierte Basis, die kürzlich die 50.000-Einheiten-Schwelle in der Vertikal-Bearbeitungszentren-Serie überschritten hat – eine Zahl, die für die Verlässlichkeit spricht, auf die Sie zählen können.

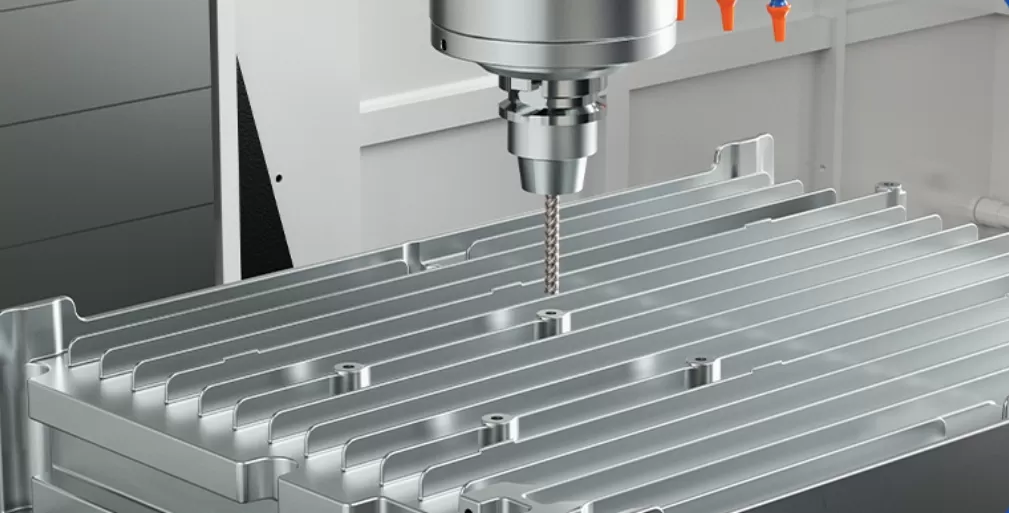

Die Maschine basiert auf einer BT40-Hochgeschwindigkeits-Direktantriebsspindel mit 12.000 U/min, gepaart mit einer hocheffizienten Innenkühlung. Wenn Sie jemals Aluminium 6061 oder 7075 in großen Stückzahlen zerspant haben, kennen Sie den Feind: die Aufbauschneide. Unsere Kühlstrategie beseitigt dieses Problem, bevor es entsteht, und bewahrt die Oberflächenqualität über Tausende von Zyklen.

Das Bewegungssystem erzählt die entscheidende Geschichte. Kugelgewindetriebe der Klasse C3. Rollengeführten Linearführungen. Positioniergenauigkeit von ±0,008 mm. Wiederholgenauigkeit von ±0,005 mm. Das sind keine Marketingzahlen – sie sind der Unterschied zwischen einer Charge von Gehäusen, die alle passen, und einer Charge, bei der die Hälfte nachgearbeitet werden muss. Wenn Sie 7075-Strukturwinkel oder Titan-Befestigungsplatten bearbeiten, liefert die T-V856S die seltene Kombination aus Geschwindigkeit, Steifigkeit und Kosteneffizienz, die Produktionsleiter tatsächlich interessiert.

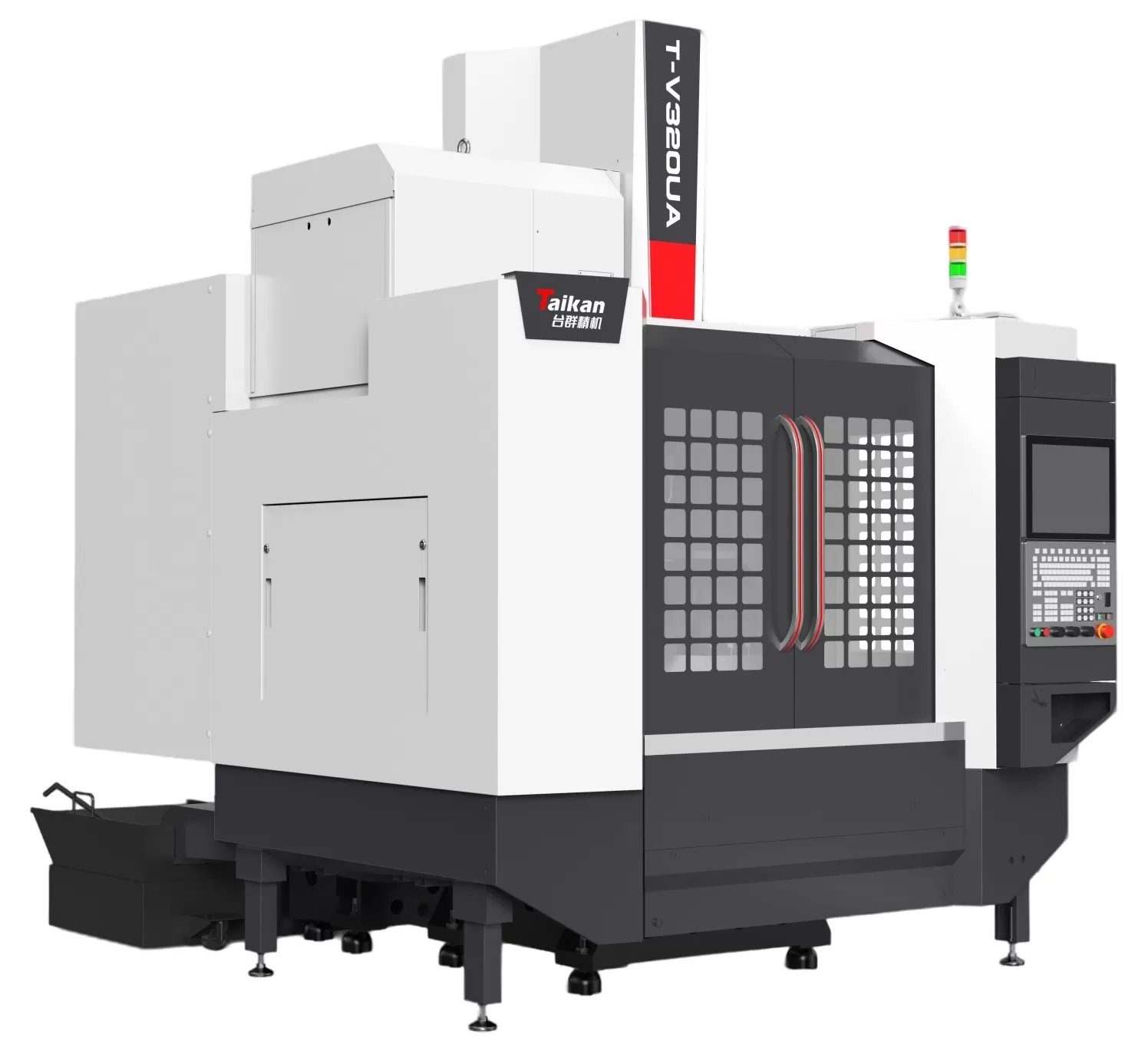

2) Komponenten mit komplexen Konturen – T-V320UA 5-Achs-Bearbeitungszentrum

Jetzt betreten wir das Gebiet, in dem die meisten Werkstätten ins Schwitzen geraten. Roboter-Gelenkgehäuse, Torso-Übergangswinkel, Aktuatorverkleidungen – diese Teile haben zusammengesetzte Kurven, abgewinkelte Schnittstellen und Toleranzketten, die sich mit jedem Feature potenzieren. Man kann sie nicht einfach mit einer Vorrichtung spannen und so durchziehen, mit einer3-Achs-CNC-Maschine. Man bräuchte drei, vier, fünf Aufspannungen, und jedes Umspannen führt zu Positionierfehlern.

Die T-V320UA5-Achs-Bearbeitungszentrumlöst dies elegant. Eine Aufspannung, Zugang zu fünf Seiten. Alle kritischen geometrischen Beziehungen – Konzentrizität der Lagerbohrungen, Rechtwinkligkeit der Montageflächen, exakte Position der Befestigungsbohrbilder – werden in einer Spannung bearbeitet, bezogen auf eine einzige Bezugsstruktur. Das Ergebnis ist inhärente Genauigkeit, nicht durch Prüfung hineingebrachte Genauigkeit.

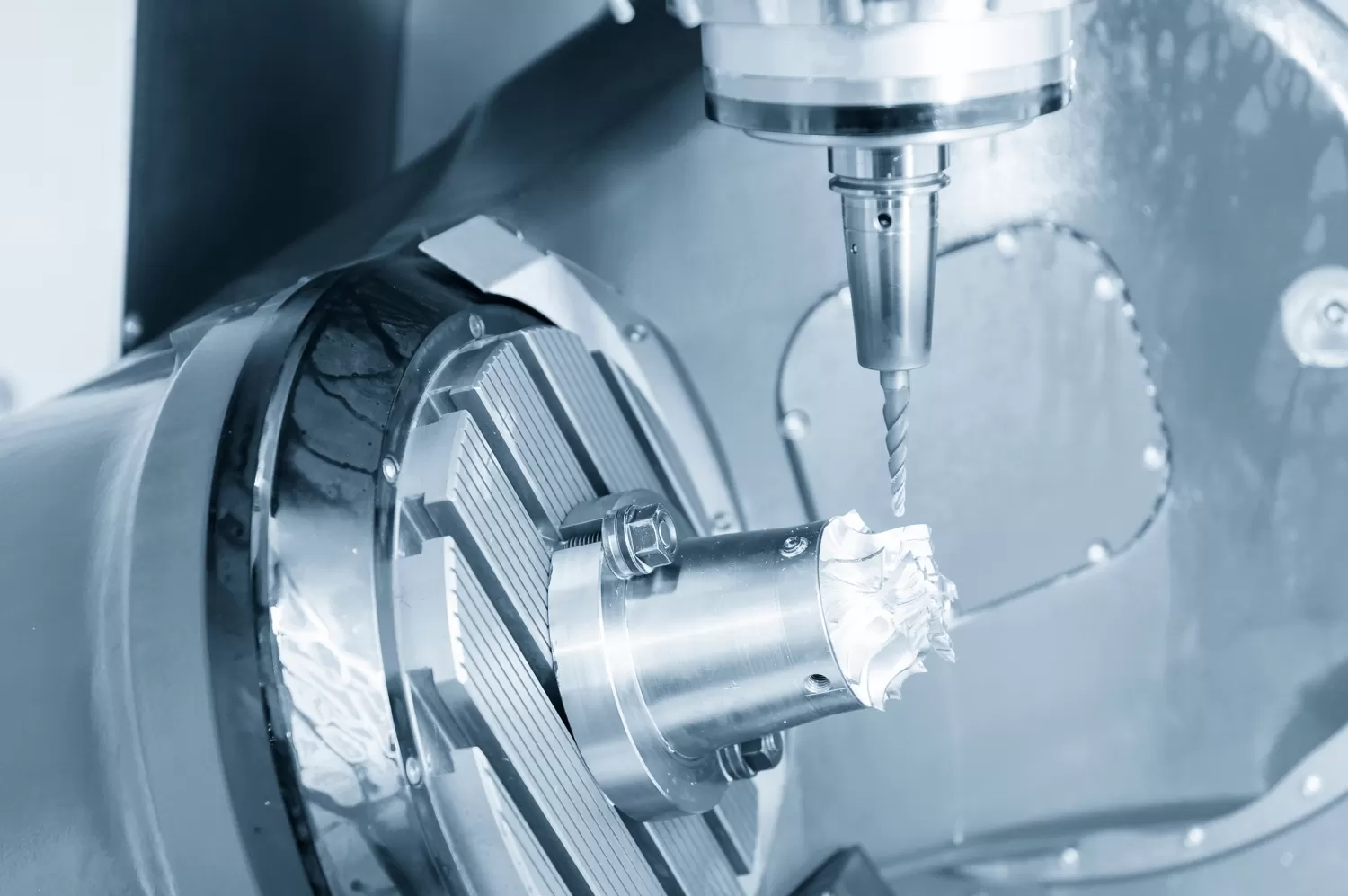

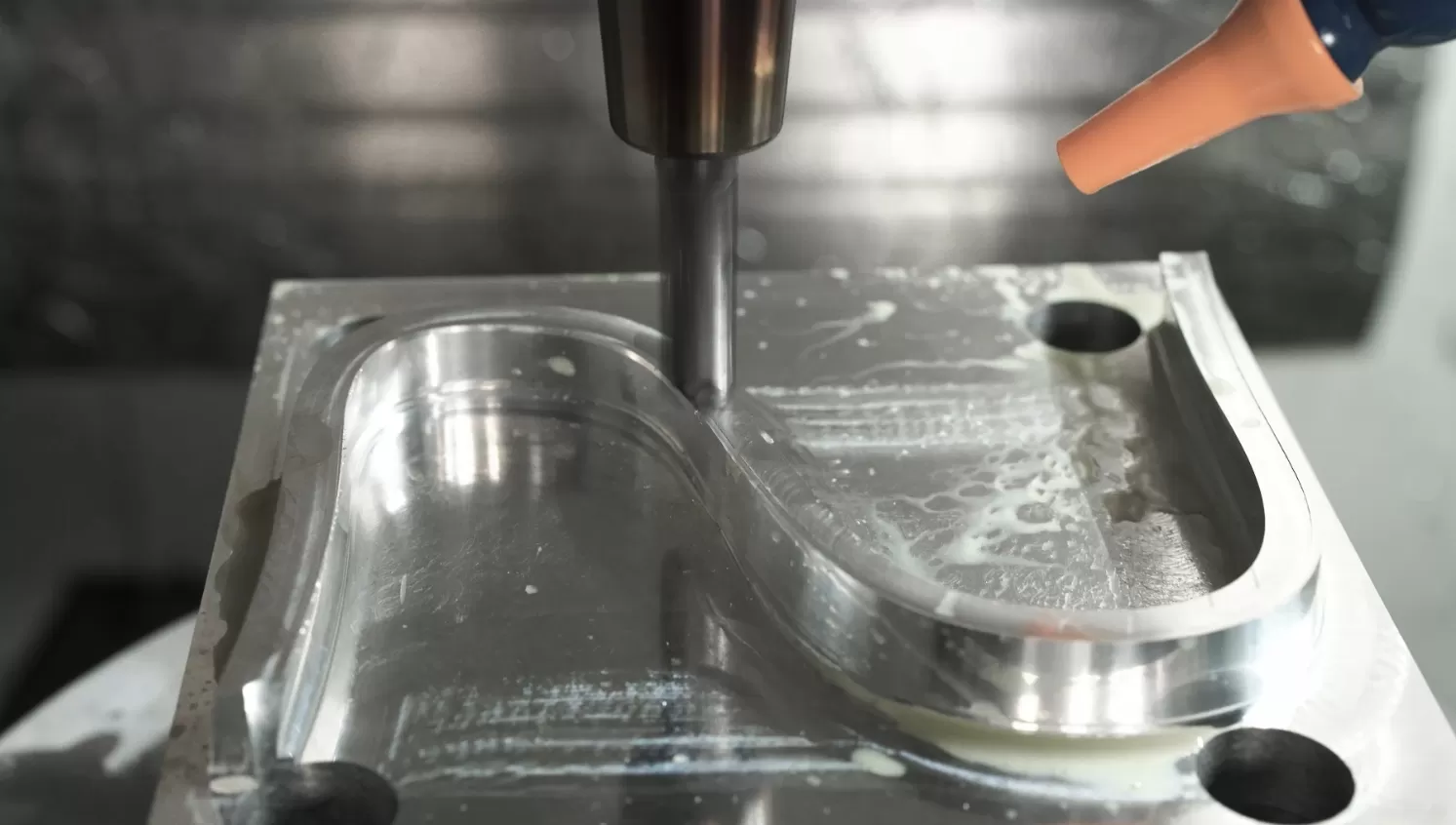

Die 5-Achs-Simultanbearbeitung von Konturen liefert glatte, kontinuierliche Werkzeugbahnen über komplexe Freiformflächen. Keine Verweilmarken. Keine Übergangslinien. Kein Handfinish. Für Roboter-Gelenkgehäuse, bei denen die Oberflächengüte die Dichtungsleistung und die Lebensdauer direkt beeinflusst, ist das entscheidend. Die Maschine basiert auf denselben thermostabilen Konstruktionsprinzipien, die sich durch unser gesamtes Portfolio ziehen, denn wir wissen, dass Präzision im Mikrometerbereich nichts wert ist, wenn Ihre Maschine über eine Schicht um zehn Mikrometer wächst.

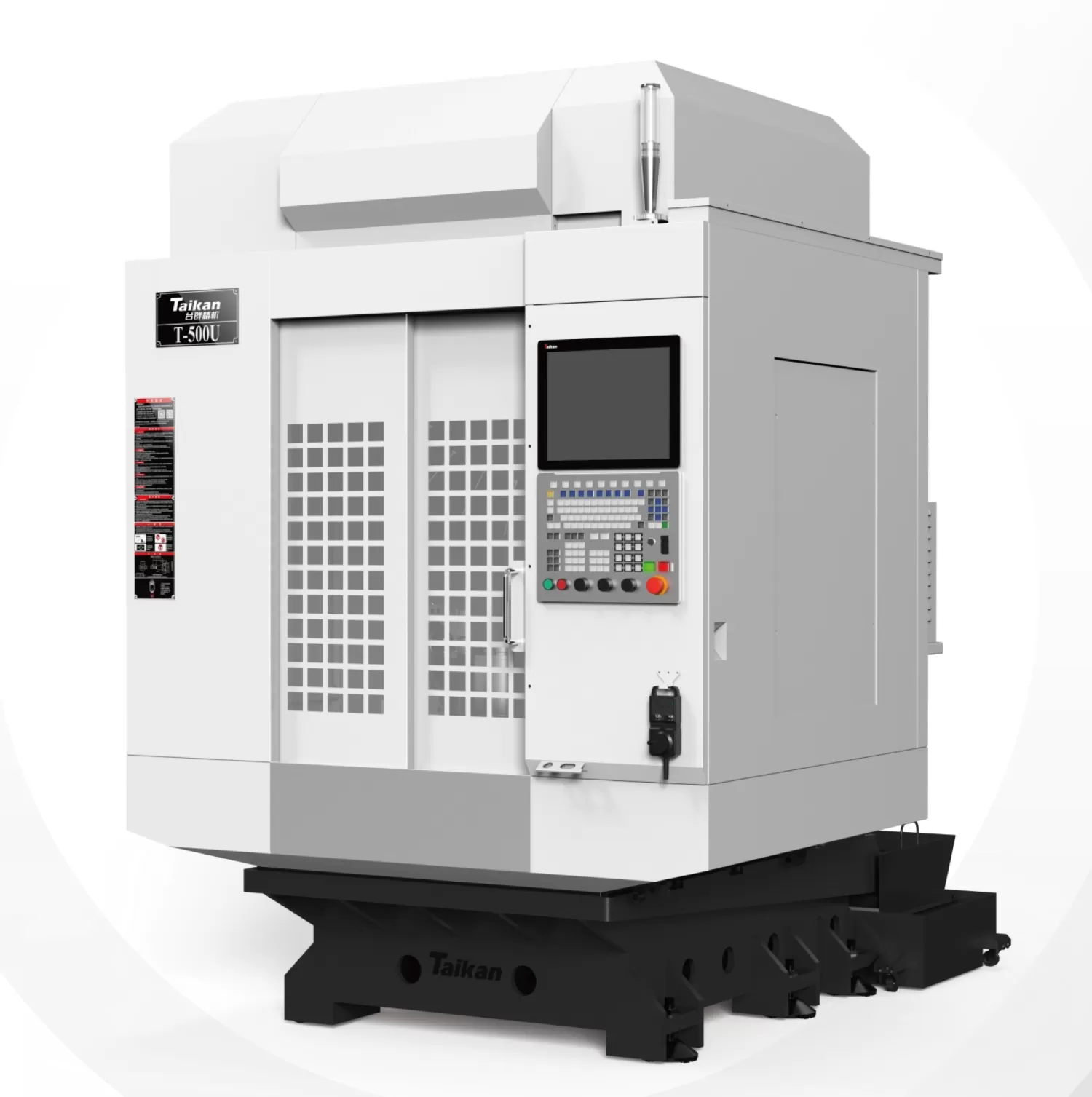

3) Mikropräzisions-Komponenten – T-500U Hochgeschwindigkeits-5-Achs-Bohr- und Gewindeschneidzentrum

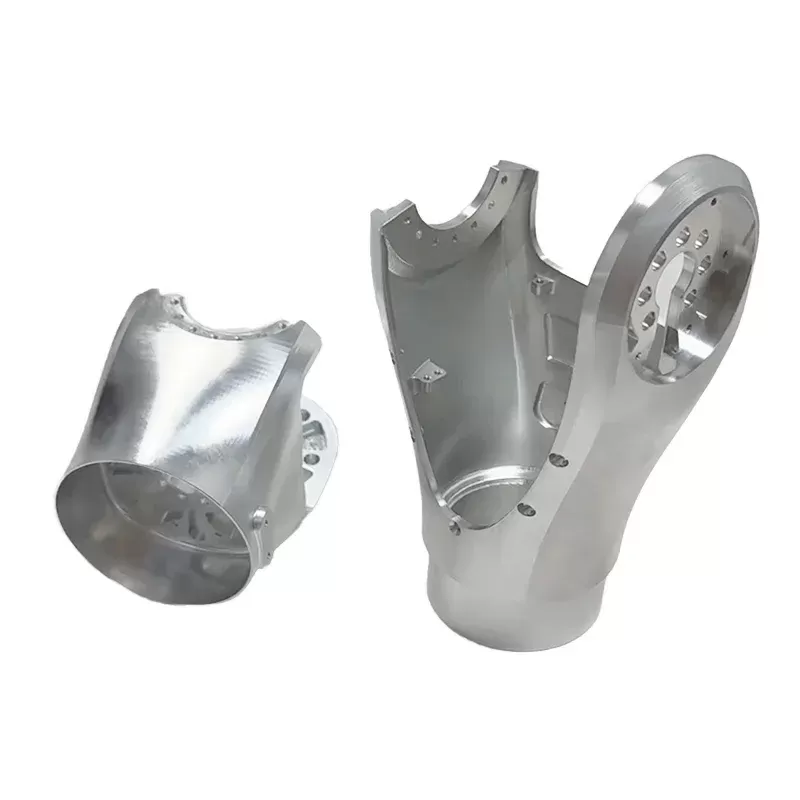

Feinmotorische Hände sind der Punkt, an dem die Robotik wirklich schwierig wird. Sensorhalterungen. Mikro-Stirnräder. Gelenklagersitze. Miniatur-Getriebekomponenten, die in Ihre Handfläche passen, aber Toleranzvorgaben im einstelligen Mikrometerbereich aufweisen. Das sind keine Teile, die man auf einer Universalmaschine vorschruppen und mit Fertigschleifen in Form zwingen kann. Sie erfordern eine Plattform, die speziell für die Mikrozerspanung mit hohen Geschwindigkeiten ausgelegt ist.

Die T-500UCNC-Vertikal-Bearbeitungszentrum erfüllt diese Anforderung. 24.000 U/min Spindel. Das ist die Drehzahl, die Sie brauchen, wenn Sie mit Fräsern und Bohrern im Submillimeterbereich durch dünnwandige, stark zerklüftete Werkstücke fahren. Bei diesen Spindeldrehzahlen sinken die Schnittkräfte drastisch, sodass dünnwandige Features stabil bleiben, Ratterschwingungen unterdrückt und die Oberflächenintegrität bewahrt wird.

Das kompakte Strukturdesign der Maschine liefert die Bewegungsagilität, die die Mikrozerspanung verlangt. Schnelle Eilgänge, kurze Werkzeugwechselzeiten und reaktionsschnelle 5-Achs-Positionierung bedeuten, dass Sie nicht auf die Maschine warten – die Maschine wartet auf Sie. Schrägbohrungen, unregelmäßige Taschen, kleine komplexe Features, die konventionell unmöglich zu spannen wären – die T-500U meistert sie mit der Sicherheit, die von einer Maschine kommt, die speziell für diese Art von Arbeit entwickelt wurde.

Der Prozess: Sechs Schritte vom Rohmaterial zum zertifizierten Teil

Eine großartige Maschine ist notwendig, aber nicht hinreichend. Ohne einen disziplinierten Prozess bleibt auch die beste Ausrüstung hinter ihren Möglichkeiten zurück. Hier ist der Taikan-Zerspanungsworkflow, der Rohmaterial in qualifizierte Roboterkomponenten verwandelt:

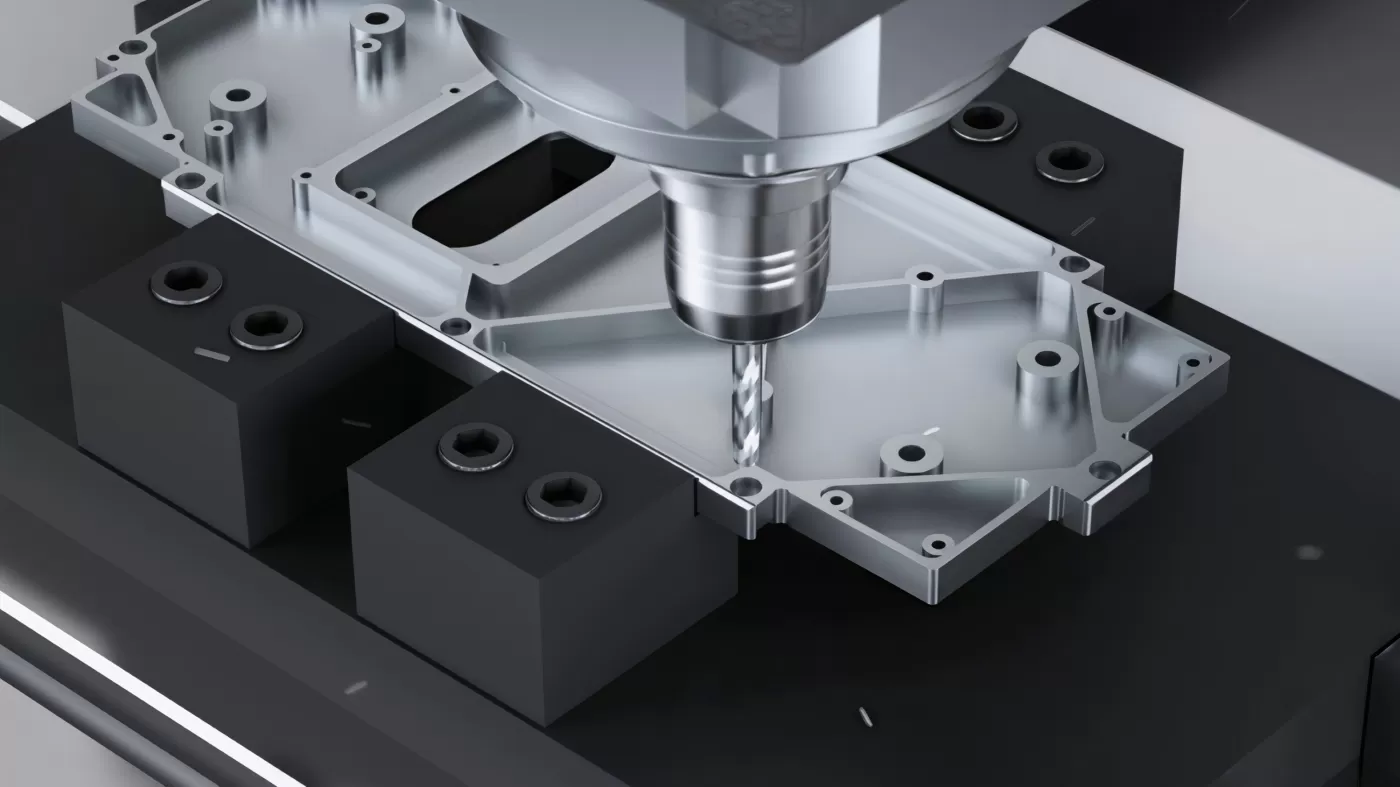

Schritt 1 – Rohling-Konditionierung.Jeder Aluminium-Rohling wird vor dem ersten Spindelkontakt einer Spannungsarmglühung unterzogen. Innere Spannungen im Rohmaterial sind der stille Killer der Präzision – man zerspant ein Teil nach Vorgabe, spannt es aus und sieht, wie es in eine Form federt, die man nicht geplant hat. Wir schalten diese Variable schon im Vorfeld aus. Die Spannstrategie wird parallel zur Prozessplanung entwickelt, mit speziell konstruierten Spannmitteln, die ein stabiles, wiederholbares Spannen über die gesamte Produktionsmenge gewährleisten.

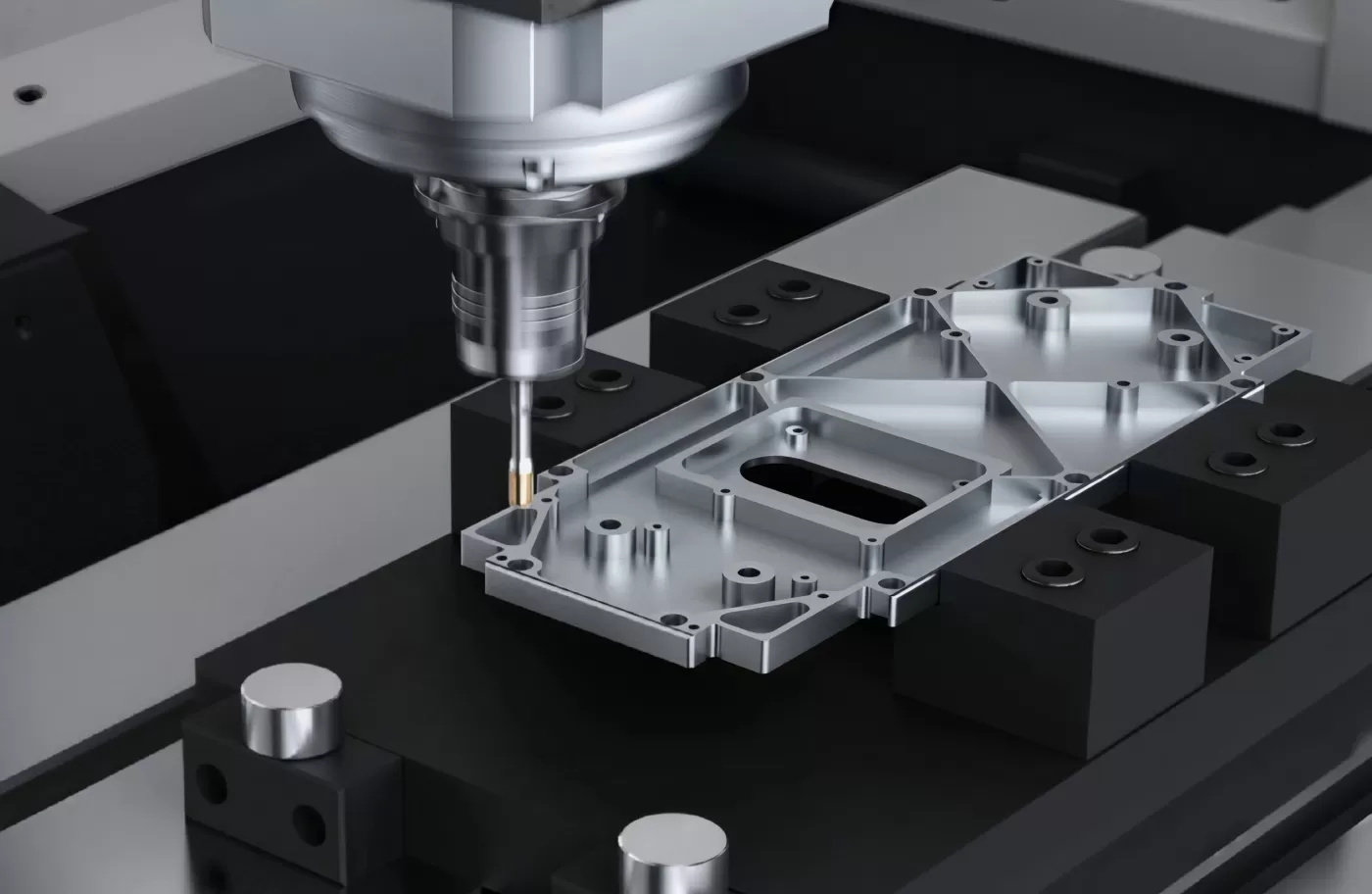

Schritt 2 – Schruppen: Aggressiver Materialabtrag.Werkzeuge mit großem Durchmesser. Hohe Zerspanleistung. Wir nehmen das meiste Material schnell ab und lassen auf allen kritischen Flächen ein gleichmäßiges Aufmaß von 0,2 bis 0,3 mm. Die Spanbeherrschung ist kein nachträglicher Gedanke – ein hoher Kühlmittelvolumenstrom und eine robuste Spanabfuhr halten die Schneidzone sauber und schützen sowohl die Werkzeugstandzeit als auch die Maßhaltigkeit.

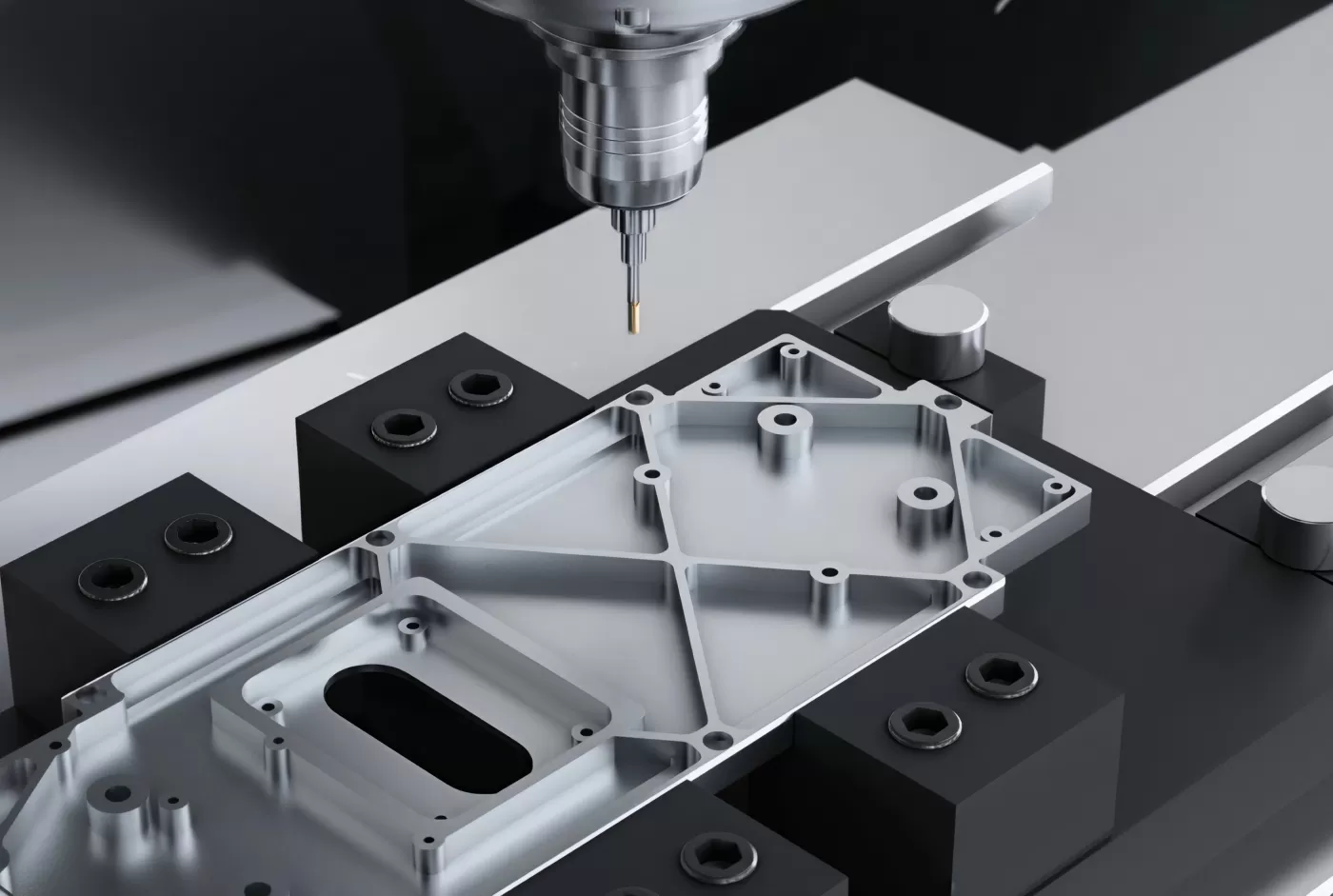

Schritt 3 – Vorschlichten: Die Geometrie nimmt Gestalt an.Hier werden die Konturen definiert. Bei komplexen Features nutzen wir simultane 5-Achs-Werkzeugbahnen, um Oberflächen zu profilieren und Feature-Beziehungen herzustellen, wobei das Restaufmaß auf 0,05–0,1 mm reduziert wird. Das Ziel ist nicht nur die Materialreduzierung – es ist die Positionsgenauigkeit. Wenn jedes Feature in dieser Phase korrekt positioniert wird, kann sich der Schlichtdurchgang ganz auf das Erreichen von Toleranz und Oberflächengüte konzentrieren, ohne gegen Geometriefehler ankämpfen zu müssen.

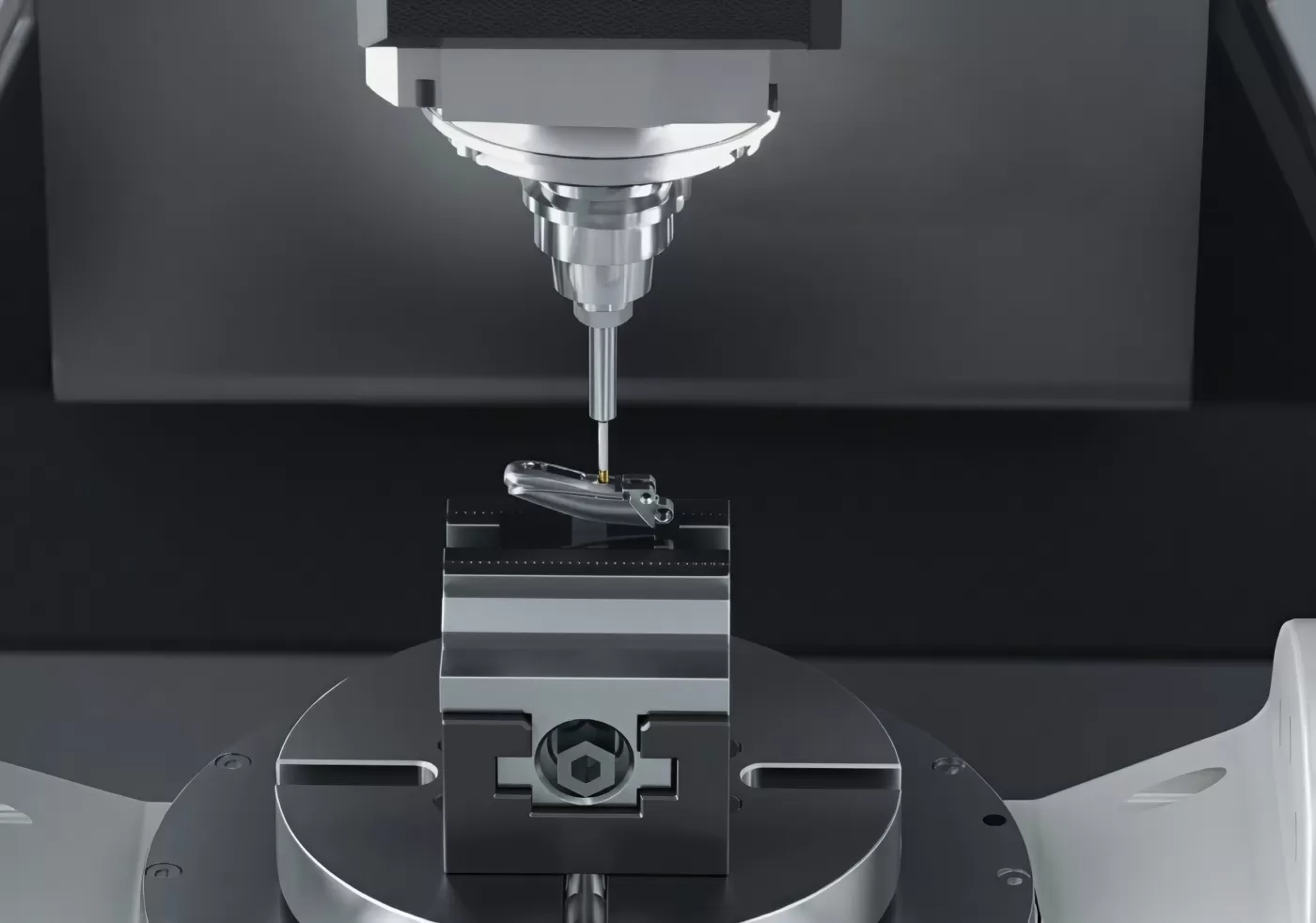

Schritt 4 – Schlichten: Ausführung auf Mikrometerebene.Hier zahlt sich das thermisch stabile Design der Maschine aus. Durch die Unterdrückung thermisch bedingter Maßabweichungen erhalten wir gleichbleibende Schnittbedingungen vom ersten bis zum letzten Teil einer Produktionsreihe. Maßtoleranz, Profilgenauigkeit und Oberflächenrauheit kommen in diesem Schritt zusammen. Kein Drama. Keine Überraschungen. Einfach wiederholbare Präzision.

Schritt 5 – Prüfung: Sicherstellen, was zählt.Jedes kritische Maß und jede geometrische Toleranz wird auf einem KMG (Koordinatenmessgerät) geprüft. Wir machen keine Stichproben. Wir raten nicht. Wenn eine Vorgabe für die Funktion des Roboters wichtig ist, wird sie gemessen.

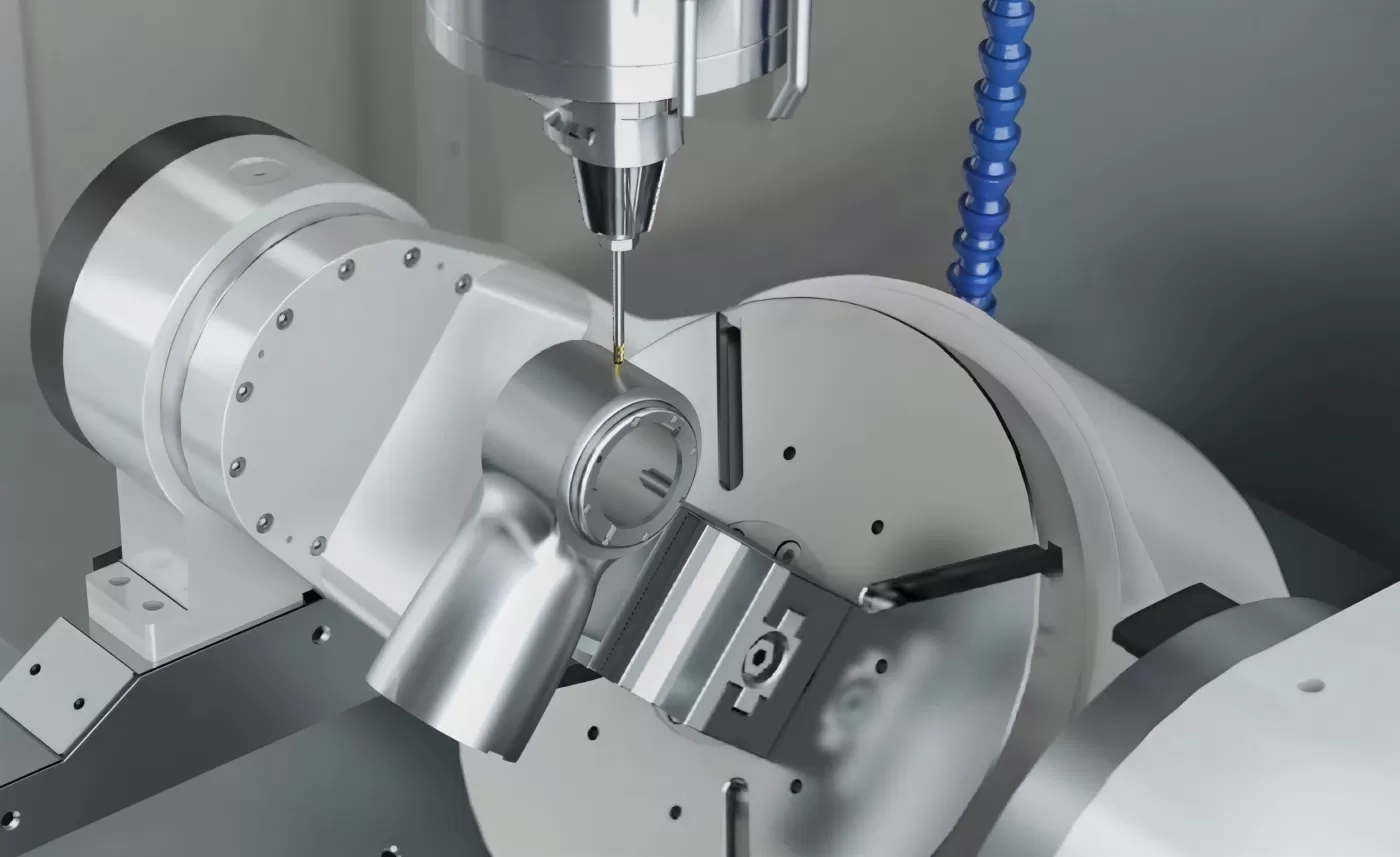

Schritt 6 – Oberflächenfinish.Präzisions-Passungsbauteile – Lagersitze, Dichtflächen, Gleitschnittstellen – erhalten nach der Zerspanung eine Oberflächenbehandlung, um den Sitz zu verbessern und die Lebensdauer zu verlängern. Das ist keine Kosmetik. Es geht um die Montageintegrität und die Langzeitzuverlässigkeit in dynamischen, zyklisch belasteten Anwendungen.

Das große Ganze

Die intelligente Robotikindustrie befindet sich in einem faszinierenden Moment. Die Algorithmen reifen. Die Sensortechnologie schreitet voran. Die Geschäftsmodelle werden real. Aber nichts davon funktioniert ohne die physische Hardware – das Gelenk, das unter Last geschmeidig rotiert, den strukturellen Rahmen, der über Millionen von Zyklen steif bleibt, die feinmotorische Hand, die Objekte mit menschenähnlicher Finesse manipuliert.

Hinter jeder dieser Komponenten steht eine Werkzeugmaschine. Und hinter jeder großen Werkzeugmaschine sollte ein Unternehmen stehen, das nicht nur weiß, wie man sie baut, sondern auch, wie man sie einsetzt.

Bei Taikan Machine ist das genau das, was wir tun. Wir bauen die Maschinen, die die Roboter bauen. Und wir würden uns über die Gelegenheit freuen, zu besprechen, was das für Ihr nächstes Projekt bedeutet.

Warum Taikan Machine

Wir sind ein börsennotierter Werkzeugmaschinenhersteller (Börsenkürzel: 300036) mit über zwei Jahrzehnten Ingenieurtradition, mehr als 3.000 Mitarbeitern und einer globalen Präsenz, die Messen von der EMO Hannover über die TECMA Mexico City bis zur METALEX Bangkok umfasst. Unsere Maschinen laufen in der Produktion in der Luft- und Raumfahrt, Automobilindustrie, Medizintechnik und in Feinmechanikwerkstätten auf der ganzen Welt.
