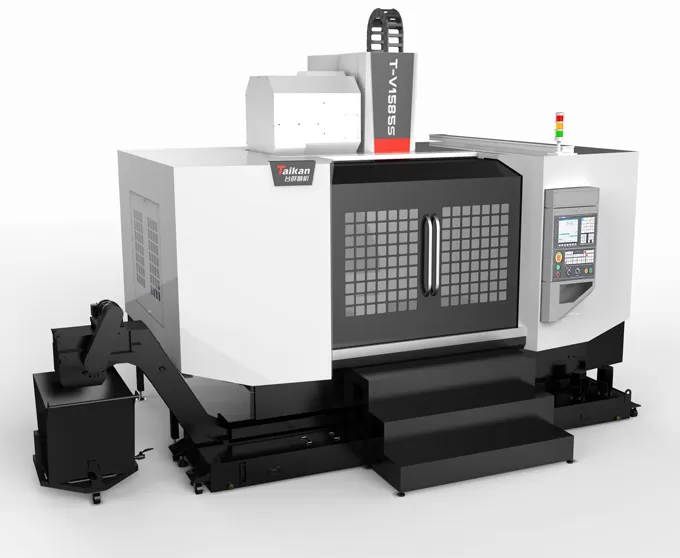

HT-V1585S Hochgeschwindigkeits- und hocheffizientes Vertikalbearbeitungszentrum

Verfahrwege

Tischverfahrweg (X-Achse)

mm

1550

Schlittenverfahrweg (Y-Achse)

mm

850

Spindelkopfverfahrweg (Z-Achse)

mm

850

Abstand Spindelnase bis Tischoberfläche

mm

120～970

Abstand Spindelmitte bis Ständerführung

mm

921

Arbeitstisch

Tischgröße

mm

1700*850

Max. Belastung (gleichmäßige Last)

kg

1500

T-Nut (Anzahl der Nuten – Nutbreite * Abstand)

mm

5-18*125+2-18*100

Spindel

Motorleistung (Nennbetrieb/Kurzzeit)

kW

15/18.5

Motordrehmoment (Nennbetrieb/Kurzzeit)

N.m

143/191

Drehzahlbereich

r/min

50～6000 (Riemen)

Spindeldurchmesser

mm

Φ190

Spindelkegel

/

BT50

Zugbolzen-Spezifikation

/

P50T-I（MAS403）

Vorschub

Bereich der Schnittvorschubgeschwindigkeit

mm/min

1-10000

Eilganggeschwindigkeit X/Y/Z-Achse

m/min

24/24/20

Genauigkeit

Positioniergenauigkeit (X/Y/Z)

mm

0.015

GB/T18400.4（voller Verfahrweg）

Wiederholgenauigkeit (X/Y/Z)

mm

0.008

Werkzeugmagazin

Werkzeugkapazität

pcs

24

Max. Werkzeuggewicht

kg

15

Max. Werkzeuglänge

mm

300

Max. Werkzeugdurchmesser (voll / nebenliegender Platz frei)

mm

Φ105/Φ210

Sonstiges

Z-Achsen-Gegengewicht

Stickstoffausgleich

CNC-Steuerung

/

FANUC 0i-MF Plus(5)

Druckluftquelle

Flow

L/min

280（ANR）

Luftdruck

MPa

0.6~0.8

Anlagenkapazität

KVA

35

Kühlmittelbehälterinhalt

L

400

Maschinenabmessungen

mm

5240*4054*3662

Mit Spänefördererpedal

Gewicht (ca.)

Kg

11700
