Name: HHQ5 Hochsteifes Horizontales Bearbeitungszentrum
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Merkmale des HHQ5 Horizontal-Bearbeitungszentrums

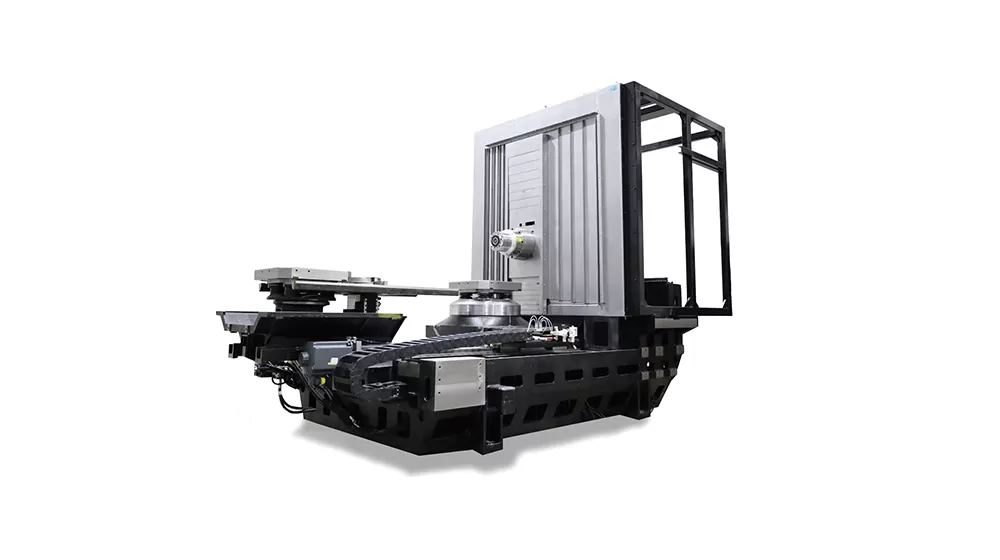

hochsteife Struktur

T-förmiges integriertes Gussbett
Thermosymmetrische Form
Gestufte Säule, leicht, hohe Steifigkeit
Gestufte Führungsbahnkonfiguration, leichtere Säule, kürzere Kraftschlaufe

Führungsschienen-Leitspindel

Die dreiachsigen Führungen nutzen THK-Rollenlinearführungen und bieten hohe Steifigkeit, geringe Reibung und niedrige Geräuschentwicklung.
Die dreiachsigen Kugelgewindetriebe stammen von NSK und verfügen über ein Hohlkühlungsdesign. Ein temperaturgeregeltes Kühlmittel zirkuliert über eine Kühleinheit in der Gewindespindel, kühlt den Kugelgewindetrieb bei hohen Vorschubgeschwindigkeiten schnell und hält eine konstante Temperatur für eine stabile Bearbeitungsgenauigkeit.

Spindel

Die B-Achse verwendet einen international fortschrittlichen DD-Direktantriebsmotor für hochpräzise und hocheffiziente Werkstückrotation.
Sie ist mit einer hochdrehmomentstarken, hochtourigen Elektrospindel ausgestattet, die über eine automatische Doppelwicklungs-Umschaltung verfügt und sowohl hohe Drehzahlen als auch hohe Drehmomente abdeckt. Hohe Geschwindigkeit, hohe Präzision und niedrige Geräuschentwicklung erfüllen die Anforderungen von Bohr-, Fräs- und Bohroperationen optimal.

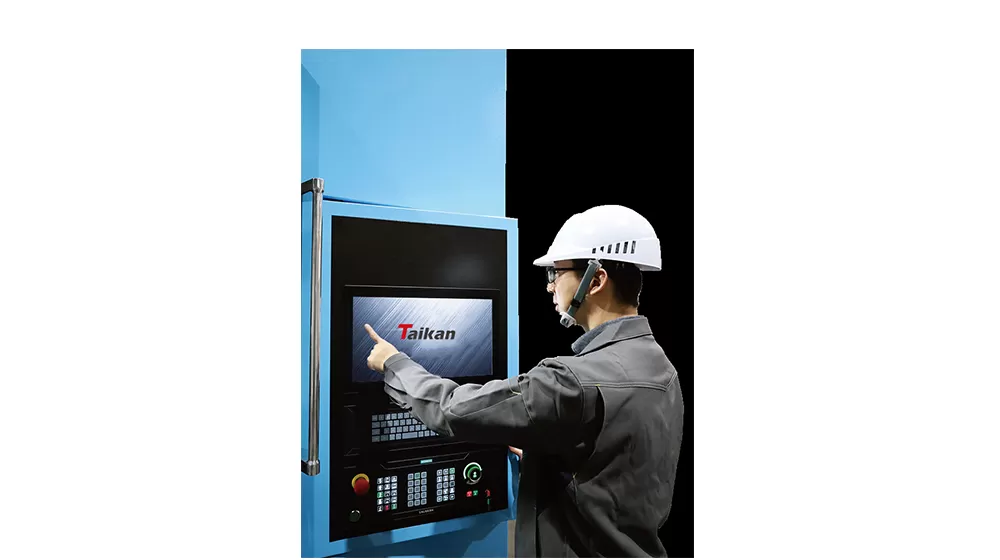

CNC-System

Ausgestattet mit einem leistungsstarken Siemens 828D CNC-System, werden alle drei Achsen von Siemens-Motoren angetrieben, was die Stabilität der Maschinensteuerung gewährleistet und die vom Anwender geforderten CNC-Bearbeitungs- und Hilfsfunktionen sicherstellt.

Anwendung des Horizontal-Bearbeitungszentrums HHQ5

Es wird hauptsächlich in der Bearbeitung von Teilen in Branchen wie Maschinenbau, Automobilindustrie, Energie, Informationstechnologie und Formenbau eingesetzt. Es eignet sich für die Bearbeitung von kastenförmigen und schalenförmigen Teilen und ist besonders geeignet für die Bearbeitung komplexer und unregelmäßig geformter Teile.

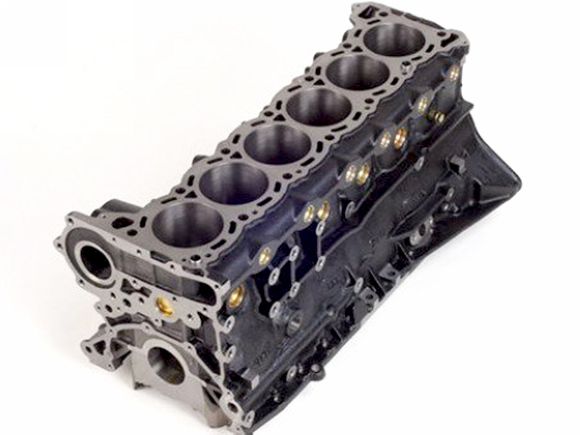

Werkstück Beispiel 1

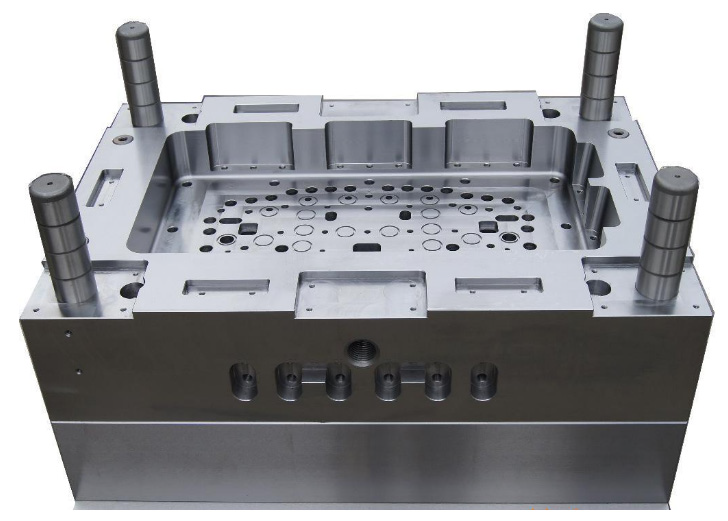

Werkstück Beispiel 2

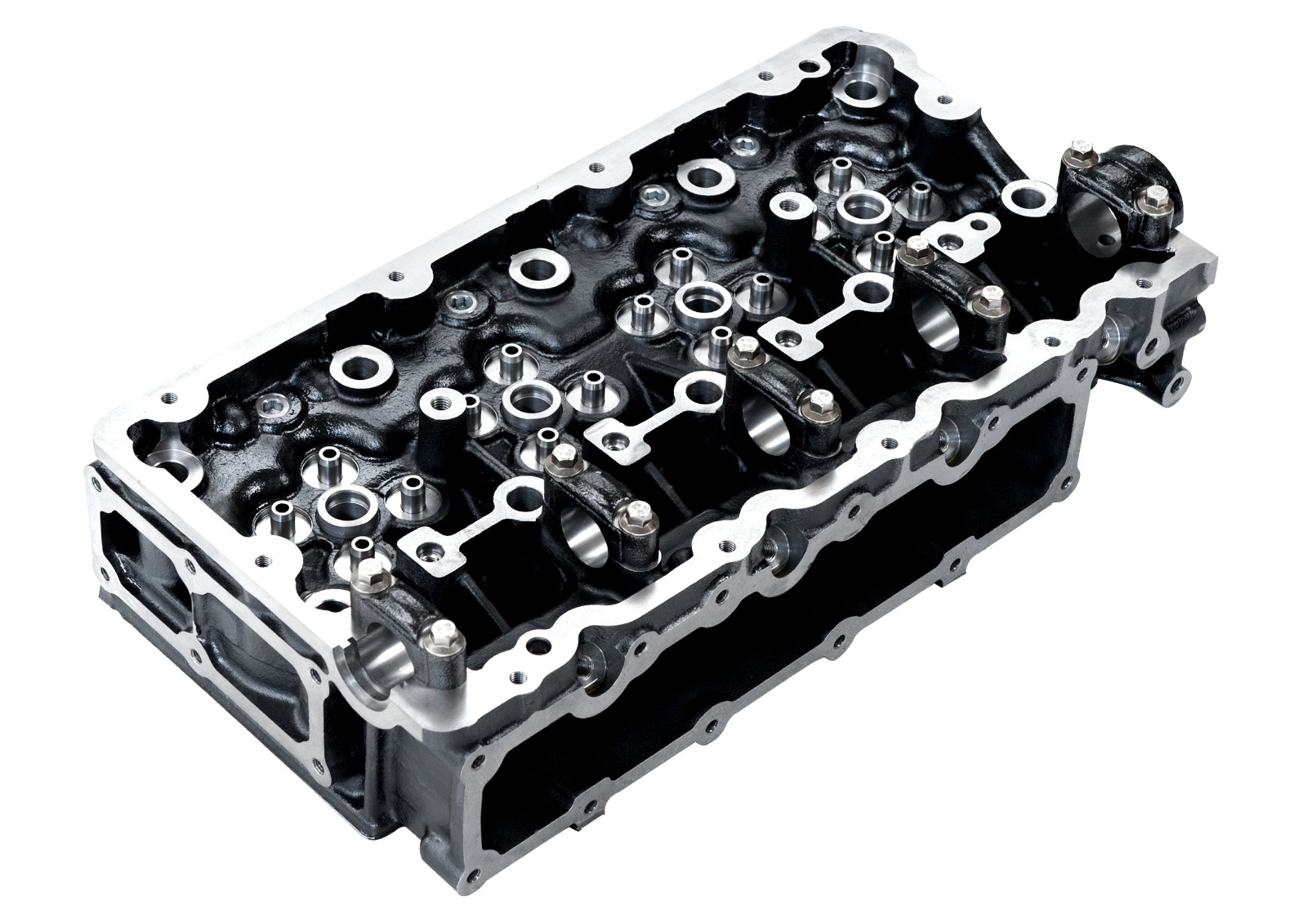

Werkstückbeispiel 3

Werkstück Beispiel 4

Technische Daten des HHQ5 Hochsteifen Horizontal-Bearbeitungszentrums

	Name	Unit	Spez.	Bemerkungen
	CNC System		Siemens 828D
Verfahrweg	X/Y/Z	mm	750/750/800
	B-Achse	°	360
	Abstand von Spindelstirnfläche zur Tischmitte	mm	150-950
	Abstand von Spindelmitte zur Tischoberfläche	mm	120-870
	Max.Werkstückgröße	mm	φ850×1000
Tisch	TischSize	mm	500*500(2 pcs)
Tisch	Tisch-Belastbarkeit	Kg	800
Spindel	Spindelleistung (S1/S6)	Kw	22/37
	Spindeldrehmoment (S1/S6)	Nm	122/205
	Max.Drehzahl	U/min	15000
	Werkzeughalter-Spezifikation.	-	HSK-A63
Speed	X, Y, Z Eilganggeschwindigkeit	m/min	60/60/60
Speed	X, Y, Z Vorschubgeschwindigkeit	mm/min	1~50.000
AGenauigkeit	Positioniergenauigkeit (X/Y/Z)	mm	0.01 0.006(Vollgeschlossener Regelkreis)	VDI 3441
	Wiederholgenauigkeit (X/Y/Z)	mm	0.006 0.004(Vollgeschlossener Regelkreis)	VDI 3441
	Positioniergenauigkeit (B)	Bogensekunden	8（(Vollgeschlossener Regelkreis)	VDI 3441
	Wiederholgenauigkeit (B)	Bogensekunden	6(Vollgeschlossener Regelkreis)	VDI 3441
Werkzeugmagazin	Werkzeugmagazinkapazität	T	40
	Werkzeuglänge	mm	500
	Werkzeugdurchmesser (voll/mit freiem Nachbarplatz)	mm	80/150
	Max.Werkzeuggewicht	Kg	12
Sonstiges	Gesamte elektrische Anschlussleistung	KVA	57
	Maschinenhöhe	mm	3205
	MaschinenaußenmaßesizeAbmessungen (Länge x Breite)	mm	6025×3985
	Gesamtgewicht (ca.)	Kg	17,000

Die Informationen auf dieser Seite dienen nur als Referenz. Technische Daten und Details können sich aufgrund von Produktaktualisierungen oder Verbesserungen ändern. Für weitere Informationen kontaktieren Sie uns bitte.
