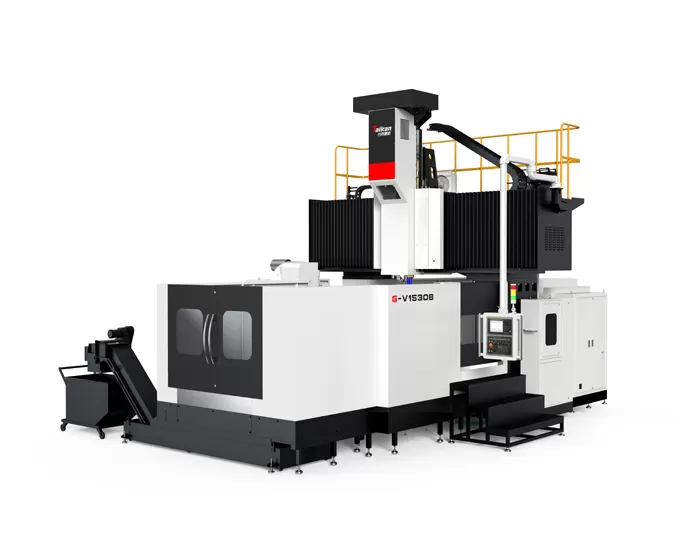

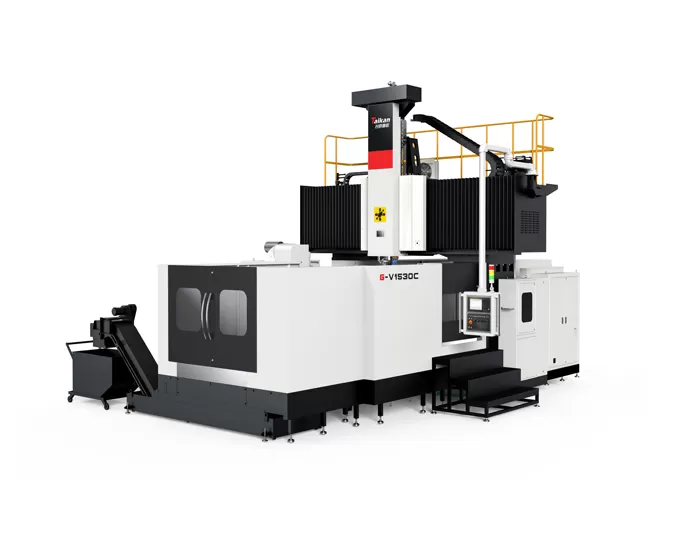

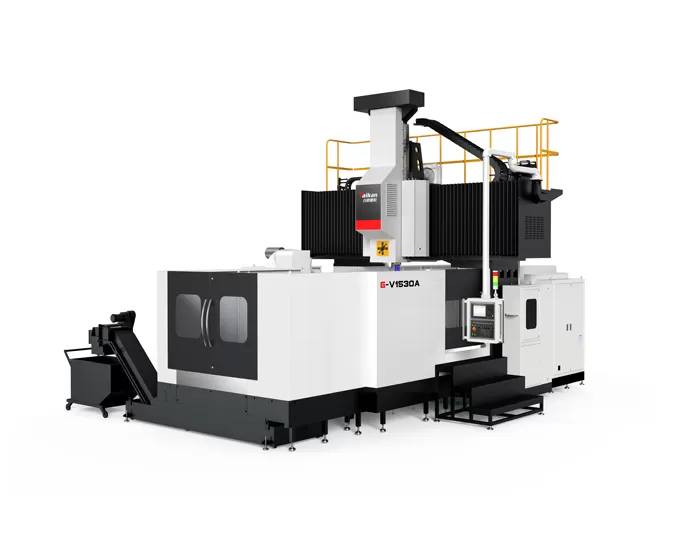

Name: HG-V1530A/B/C/Z 3-Achs-Linearführungs-Portalbearbeitungszentrum
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Merkmale des HG-V1530A/B/C/Z 3-Achsen-Linearführungen-Gantry-Bearbeitungszentrums

Maschinen struktur

Die Maschine verfügt über eine feste Struktur mit Gantry rahmen und einem beweglichen Arbeitstisch.
Strahl mit hoher Steifigkeit: Der Balken nimmt ein rechteckiges Bogen design mit großem Querschnitt an. Das Verhältnis von Höhe zu Breite wird durch Simulations analyze optimiert, wodurch die Biege-und Torsion festigkeit erheblich verbessert wird und eine präzise Stabilität gewähr leistet wird.
Großer Querschnitts-Ram: Der Stößel hat eine Querschnitts größe von 420x420mm, die von vier linearen Führungs schienen in einer halb geschlossenen Anordnung getragen wird. Dies bietet eine hochfeste Unterstützung mit geringem Reibungs widerstand und gewähr leistet ein Null-Kriechen bei niedrigen Geschwindigkeiten, minimale Vibrationen, schnelles Ansprechen sowie eine hervorragende dynamische und statische Leistung, geringe Wartungs anforderungen und lange Lebensdauer.
Multiple Support Table: Der Tisch wird von mehreren eng beieinander liegenden Objektträgern unterstützt, um eine stabile und zuverlässige Trag leistung mit hervorragender Präzisions retention zu gewährleisten.

Vielfältige Spindel optionen

Verschiedene Antriebs optionen
Kon figur ierbar mit Riemen antrieb, Getriebe kopf, elektrischer Spindel und automatischem rechtwinkligen Fräskopf.
Gefahrene Spindel
Verfügt über eine BT50-Schnittstelle mit einer maximalen Drehzahl von 6000 U/min und einem Ausgangs drehmoment von bis zu 1331Nm. Das Getriebe und der Hauptmotor sind von der Spindel getrennt, wodurch Genauigkeit probleme, die durch Wärme erzeugung verursacht werden, effektiv minimiert werden.
Motorisierte Spindel
Elektrische Hoch leistungs spindel für Hoch leistungs BT50-10000rpm, die ein hohes Drehmoment, eine hohe Geschwindigkeit und geringe Vibrationen liefert und ein außer gewöhnliches Bearbeitungs erlebnis bietet.
Riemen getriebene Spindel
Verwendet eine BT50-6000rpm Hochgeschwindigkeits-Spindel einheit, die eine effiziente Schneid leistung bietet.
Thermische Steuerung
Standard mit einem Öl kühlsystem, um die Spindel temperatur zu reduzieren, die Lager lebensdauer zu verlängern und die Auswirkungen von thermischen zu minimieren

Futtermittel-System

Drei-Linien-Schienen: Alle drei Achsen (XYZ) verwenden Hochleistungs-Rollen-Linear führungs schienen, die leicht zu warten sind, einen geringen Reibungs widerstand und eine schnelle Reaktion von beweglichen Teilen aufweisen. Null Kriechen bei niedrigen Geschwindigkeiten und aus gezeichnete dynamische und statische Leistung.
Riemen antrieb: Die XY-Achsen motoren verwenden eine Riemen reduzierung, um das Übertragungs drehmoment zu erhöhen, die Last trägheit zu verringern, die Antriebs leistung zu verbessern und eine einfache und kosten günstige Wartung zu gewährleisten.
Getriebe antrieb: Der Motor wird durch einen Reduzierer mit niedrigem Spiel rückschlag reduziert, wodurch die Drehmoment übertragung erhöht wird. In Kombination mit größeren Führungs schrauben sorgt dies für schnelle Antriebs geschwindigkeiten, stabile Leistung und hohe Präzision (X-Achse ≥ 4200mm / Y-Achse ≥ 3700mm).
Stickstoff ausgleich: Das Z-Achsen-Antriebs system verwendet einen Servomotor, der direkt mit einer Kugel schraube gekoppelt ist. mit einem Zweizylinder-Ausgleichs system auf beiden Seiten des Stößels, um eine reibungslose Umkehrung des Z-Achsen-Vorschubs und eine schnelle dynamische Reaktion zu gewährleisten.
Thermische Kompensation: Die Kugel schraube verfügt an beiden Enden über eine vorgespannte Struktur, wodurch Präzisions verluste durch Wärme ausdehnung effektiv vermieden werden.

Chip-Entfernung und Kühlmittel tank

Spiral chip förderer: Ein Satz auf jeder Seite des Arbeitstisches mit einem Schrauben durchmesser von 120mm und einem großen quadratischen Stahl querschnitt, der Späne schnell außerhalb der Maschine aus stößt.
Ketten-Chip-Hoch förderer: Am Ende der Maschine gelegen, mit einer 45-Grad-Neigung, einer breiteren Ketten platte und Sägezahn-Schaber stangen, die schnell Späne in den kleinen Chip-Förderer sammeln.
Kleiner Chip förderer: Sammelt und transport iert Chips.
Kühlmittel tank: Mehr schicht iges Filtersystem, um Verunreinigungen zu filtern und eine reibungslose Bearbeitung zu gewährleisten.

Anwendung des HG-V1530A/B/C/Z 3-Achs-Linearführungs-Portalbearbeitungszentrums

Die Maschinenserie wird hauptsächlich für die Hochgeschwindigkeits- und Hochpräzisionsbearbeitung von Teilen in Branchen wie Automobilkomponenten, Formen, Baumaschinen, Ventilen, Schienenverkehr, Energie, Landmaschinen und Bergbaumaschinen eingesetzt.

Technische Daten des HG-V1530A/B/C/Z 3-Achsen-Linearführungs-Portalbearbeitungszentrums

Item			Unit	HG-V1520B	HG-V1530B	HG-V1540B	HG-V1520C	HG-V1530C	HG-V1540C
Verfahrwege	X-Achsen-Verfahrweg		mm	2200	3200	4200	2200	3200	4200
	Y-Achsen-Verfahrweg		mm	2200			2200
	Z-Achsen-Verfahrweg		mm	1000 (Opt. 1250)			1000 (Opt. 1250)
	Abstand Spindelende bis Tisch		mm	250～1250 (Opt. 250～1500)			100～1100 (Opt. 100～1350)
	Effektive Portalbreite		mm	1980			1980
Tisch	Tischgröße (L×B)		mm	1500×2000	1500×3000	1500×4000	1500×2000	1500×3000	1500×4000
	Max. Belastung		kg	6000	10000	13000	6000	10000	13000
	T-Nuten (Breite×Teilung×Anzahl)		mm	28×160×9			28×160×9
Spindel	Antriebsart		/	Zahnradantrieb (Opt. Riemenantrieb)			Motorspindel
	Max. Spindeldrehzahl		U/min	6000			15000 (Opt. 18000, 10000)
	Spindelleistung (Nenn/Spitze)		kW	15/18.5			15/22
	Drehmoment (Nenn/Spitze)		N.m	807/1331			45.7/73.6
	Stößelquerschnitt (Quadratstößel)			420×420 (Opt. Z-Achsen-Flachführungen 400×400, 450×450)			420×420
	Spindelaufnahme		/	BT50			BBT40 (Opt. HSK-A63, BT50)
Werkzeugwechsler (Opt.)	Anzahl der Werkzeuge		T	24（40）			24
	Max. Werkzeugdurchmesser (voll/benachbart)		mm	φ110/φ200			φ80/φ150
	Max. Werkzeuglänge		mm	350			250
	Max. Werkzeuggewicht		kg	18			8
Geschwindigkeit	Vorschubbereich (Schneiden)		m/min	10/10/10	10/10/10	8/8/8	10/10/10	10/10/10	8/8/8
	Eilganggeschwindigkeit (X/Y/Z-Achse)		m/min	15/15/15	15/15/15	10/15/15	15/15/15	15/15/15	10/15/15
Genauigkeit	Positioniergenauigkeit (ohne/mit Maßstab)	X	mm	0.023/0.019	0.027/0.023	0.032/0.028	0.023/0.019	0.027/0.023	0.032/0.028
		Y	mm	0.023/0.019			0.023/0.019
		Z	mm	0.018/0.014			0.018/0.014
	Wiederholgenauigkeit (ohne/mit Maßstab)	X	mm	0.014/0.012	0.017/0.015	0.02/0.018	0.014/0.012	0.017/0.015	0.02/0.018
		Y	mm	0.014/0.012			0.014/0.012
		Z	mm	0.012/0.011			0.012/0.011
Sonstiges	Z-Achsen-Gegengewicht		/	Hydraulik + Stickstoffausgleich			Hydraulik + Stickstoffausgleich
	CNC-Steuerung		/	FANUC 0I-MF PLUS (Opt. Siemens 828D)			FANUC 0I-MF PLUS (Opt. Siemens 828D)
	Druckluftversorgung	Flow	L/min	300			300
		Druck	MPa	0,6~0,8			0,6~0,8
	Gesamtanschlussleistung		kVA	50			60
	Kühlmitteltankvolumen		L	500			500
	Maschinenabmessungen	Länge	mm	6406	7676	10241	6406	7676	10241
		Breite	mm	5576			5576
		Höhe	mm	5200 (5900 bei optionaler Z-Achse)			5200 (5900 bei optionaler Z-Achse)
	Maschinenverkleidung		-	Vollumfängliche Blechverkleidung			Vollumfängliche Blechverkleidung

Hinweise:

1. G-V1520A, G-V1530A, G-V1540A – Optional riemengetriebene Spindel mit 6000 U/min, Drehmoment 186/297 N•m.

2. G-V1530Z, G-V1540Z – Optionaler vollautomatischer Winkel-Fräskopf, mit einem Y-Achsen-Verfahrweg von 2700 mm.

3. G-R1520B, G-R1530B, G-R1540B – Optionaler Z-Achsen-Quadratstößel (Z = 1000 mm, Maschinenhöhe 5600 mm; Z = 1250 mm, Maschinenhöhe 6300 mm).

4. G-R1530Z, G-R1540Z – Optionaler Z-Achsen-Quadratstößel + automatischer Winkel-Fräskopf (Y-Achsen-Verfahrweg 2700 mm; Z = 1000 mm, Maschinenhöhe 5600 mm; Z = 1250 mm, Maschinenhöhe 6300 mm).

Die Informationen auf dieser Seite dienen nur als Referenz. Technische Daten und Details können sich aufgrund von Produktverbesserungen oder -optimierungen ändern. Für weitere Informationen kontaktieren Sie uns bitte.
