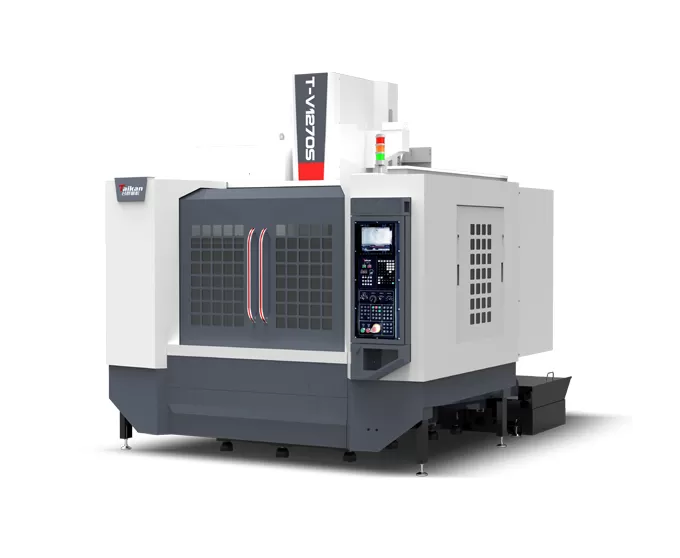

HT-V1270S Hochgeschwindigkeits- und hocheffizientes Vertikalbearbeitungszentrum

Verfahrweg

Tischverfahrweg (X-Achse)

mm

1200

Schlittenverfahrweg (Y-Achse)

mm

700

Spindelstockverfahrweg (Z-Achse)

mm

700

Abstand Spindelnase zur Tischoberfläche

mm

100～800

Abstand Spindelmitte zur Säulenführung

mm

757

Arbeitstisch

Tischgröße

mm

1300*650

Max. Beladung (gleichmäßige Lastverteilung)

kg

800

T-Nuten (Anzahl Nuten - Nutbreite * Teilung)

mm

5-18*125

Spindel

Motorleistung (Nenn-/Kurzzeitleistung)

kW

7.5/11

Motordrehmoment (Nenn-/Kurzzeitdrehmoment)

N.m

35.8/95.5

Drehzahlbereich

r/min

50~12000 (direkt gekuppelt)

Spindeldurchmesser

mm

φ150

Spindelkegel

/

BT40

Niet-Spezifikationen

/

P40T-I（MAS403）

Geschwindigkeiten

Vorschubgeschwindigkeitsbereich

mm/min

1-10000

Eilganggeschwindigkeit X/Y/Z-Achse

m/min

36/36/30

Genauigkeit

Positioniergenauigkeit (X/Y/Z)

mm

0.01

GB/T18400.4（Vollhub）

Wiederholgenauigkeit (X/Y/Z)

mm

0.007

Werkzeugmagazin

Werkzeugkapazität

pcs

24

Max. Werkzeuggewicht

kg

7

Max. Werkzeuglänge

mm

250

Max. Werkzeugdurchmesser (voll / bei freiem Nachbarplatz)

mm

Φ75/Φ150

Sonstiges

CNC-Steuerung

/

Mitsubishi M80VB

Druckluftbedarf

Flow

L/min

≥280（ANR)

Luftdruck

MPa

0.6~0.8

Maschinenkapazität

KVA

25

Kühlmitteltankinhalt

L

300

Maschinenabmessungen

mm

3000*3500*3100

Abmessungen (X*Y*Z-Achse)

Gewicht (ca.)

Kg

6250
