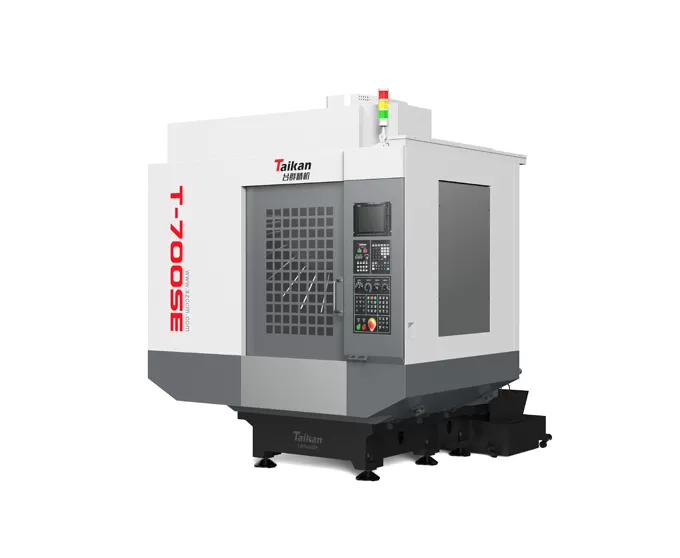

HT-700SE Hochgeschwindigkeits- und hocheffizientes Radnaben-Bearbeitungszentrum

Verfahrweg

Tischverfahrweg (X-Achse)

mm

700

Schlittenverfahrweg (Y-Achse)

mm

400

Spindelkopfverfahrweg (Z-Achse)

mm

320

Abstand von Spindelnase zur Tischoberfläche

mm

140-460

Abstand von Spindelmitte zur Säulenführungsfläche

mm

445

Tisch

Tischgröße

mm

800*400

Max. Belastung

kg

250

T-Nuten (Anzahl der Nuten - Nutenbreite * Abstand)

mm

3-18*125

Spindel

Motorleistung (Nenn-/Kurzzeitleistung)

kW

3.7/5.5

Motordrehmoment (Nenn-/Kurzzeitmoment)

N.m

14.1/21

Spindelmotordrehzahl

rpm

20-20000

Spindelkegel

/

BT30

Drehzahl

Vorschubgeschwindigkeitsbereich (Schnittvorschub)

mm/min

1-15000

Eilganggeschwindigkeit X/Y/Z-Achsen

m/min

48/48/48

Genauigkeit

Positioniergenauigkeit (X/Y/Z)

mm

0.006

GB/T 18400.4 (Gesamtverfahrweg)

Wiederholgenauigkeit (X/Y/Z)

mm

0.004

Werkzeugmagazin

Werkzeugmagazinkapazität

pcs

21

Max. Werkzeuggewicht

kg

3

Max. Werkzeuglänge

mm

300

Max. Werkzeugdurchmesser (voll / benachbarter Platz leer)

mm

Ф60/Ф80

Sonstiges

CNC-Steuerung

Mitsubishi M80VB

Druckluftquelle

Flow

L/min

≥200 (ANR)

Luftdruck

MPa

0.6-0.8

Anschlussleistung

kVA

15

Max. Kühlmitteltankkapazität

L

145

Maschinenabmessungen

mm

2000*2480*2330

Entsprechend X*Y*Z-Achsen

Gewicht (ca.)

kg

2860
