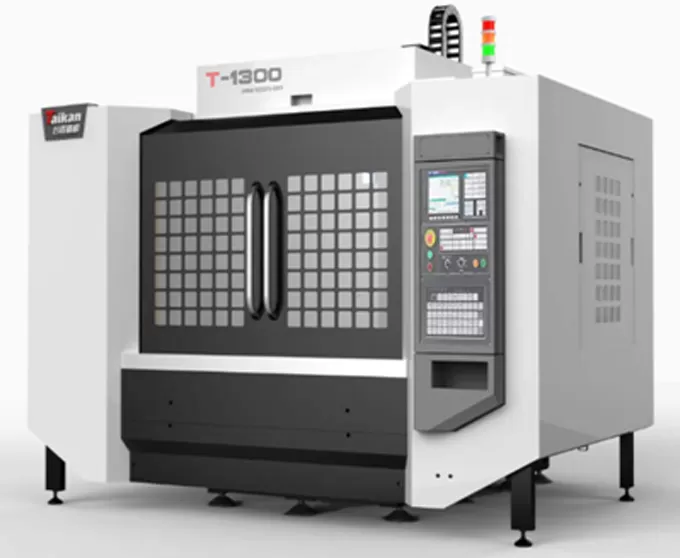

T-1300 Hochgeschwindigkeits-und Hoch präzisions-Bohr-und Fräs bearbeitungs zentrum

Reisen

Tisch reise (X-Achse)

Mm

1300

Sattel weg (Y-Achse)

Mm

650

Headstock-Reise (Z-Achse)

Mm

410

Abstand von der Spindel nase zur Tisch oberfläche

Mm

125-535

Abstand von der Spindel mitte zur Säulen führungs fläche

Mm

727

Tabelle

Tisch größe

Mm

1300*650

Max. laden

Kg

600

T-Schlitz (Anzahl der Schlitze-Schlitz breite * Abstand)

Mm

5-18*125

Spindel

Motor leistung (Nennleistung/kurze Zeit)

KW

3.7/5.5

Motor drehmoment (Nennleistung/kurze Zeit)

N.m

14.1/21

Spindel motor drehzahl

U/min

20-20000

Spindel verjüngung

/

BT30

Geschwindigkeit

Schnitt vorschub geschwindigkeit bereich

Mm/min

1-15000

X/Y/Z Achse schnelle Traverse Geschwindigkeit

M/min

36/36/36

Genauigkeit

Position ier genauigkeit (X/Y/Z)

Mm

0,01

GB/T 18400.4 (volle Reise)

Wiederholbar keit (X/Y/Z)

Mm

0.006

Werkzeug magazin

Werkzeug speicher kapazität

Pcs

21

Max. Werkzeug gewicht

Kg

3

Max. Werkzeug länge

Mm

200

Max. Werkzeug durchmesser (voll/angrenzend leer)

Mm

≤ 60/≤ 80

Sonstige

CNC-System

/

Mitsubishi M80VB

Luft quelle

Durchfluss

L/min

≥ 200(ANR)

Luftdruck

MPa

0,6-0,8

Ausrüstung kapazität

KVA

Max. Kühlmittel tank kapazität

L

330

Maschinen größe

Mm

2960*3400*2710

Entspricht der X * Y * Z-Achse

Gewicht (ca.)

Kg

5500
