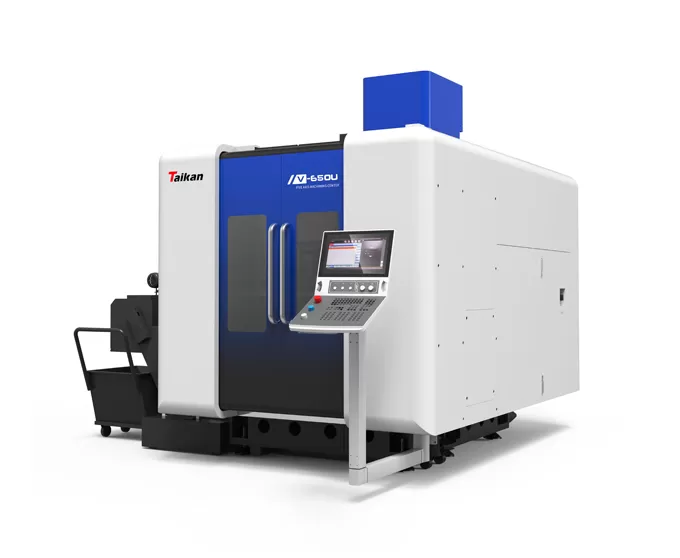

V-650U vertikale 5-Achsen-Bearbeitungszentrum

Reisen

X/Y/Z Reise

Mm

650/800/500

Ein Achsen rotations bereich

°

± 120

C-Achsen-Rotations bereich

°

360

Abstand von der Spindel nase zur Arbeitstisch oberfläche

Mm

150-650

Tabelle

Tisch größe

Mm

Φ 650x530

Max. laden

Kg

500

T-Schlitz (Anzahl der Schlitze-Schlitz breite * Abstand)

Mm

7-18*65

Geschwindigkeit

X/Y/Z Achse schnelle Traverse Geschwindigkeit

Mm/min

36000

A/C-Achse schnelle Überquerung Rotations geschwindigkeit

R/min

50/50

Genauigkeit

X/Y/Z-Achse Position ier genauigkeit

Mm

0,006/0,006/0,006

Wiederholbar keits genauigkeit der X/Y/Z-Achse

Mm

0,004/0,004/0,004

A/C-Achsen-Position ier genauigkeit

Sec

5/5

Wiederholbar keits genauigkeit der A/C-Achse

Sec

3/3

Spindel

Spindel motor leistung (S1/S6)

KW

30/35,4

Spindel motor Drehmoment (S1/S6)

Nm

72/85

Spindel drehzahl

R/min

0 ~ 18000

Werkzeughalter-Spezifikationen

/

HSK A63

Werkzeug magazin

Werkzeug magazins truktur

/

Ketten werkzeug arm magazin

Kapazität des Werkzeug magazins

T

40

Max. Werkzeug gewicht

Kg

8

Max. Werkzeug länge

Mm

300

Max. Durchmesser (voll/angrenzend leer)

Mm

Φ 80/φ 150

Andere

CNC-System

/

Siemens SINUMERIK ONE

Druckbedarf der Luft quelle

MPa

0,6 ~ 0,8

Elektrische Gesamt kapazität

KW

68

Maschinen größe (Länge * Breite * Höhe)

Mm

4300*3900*3300

Haupt maschinen gewicht (ca.)

KG

15000
