Name: D-L45 CNC Horizontal-Drehmaschine
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Eigenschaften der CNC-Horizontal-Drehmaschine D-L45

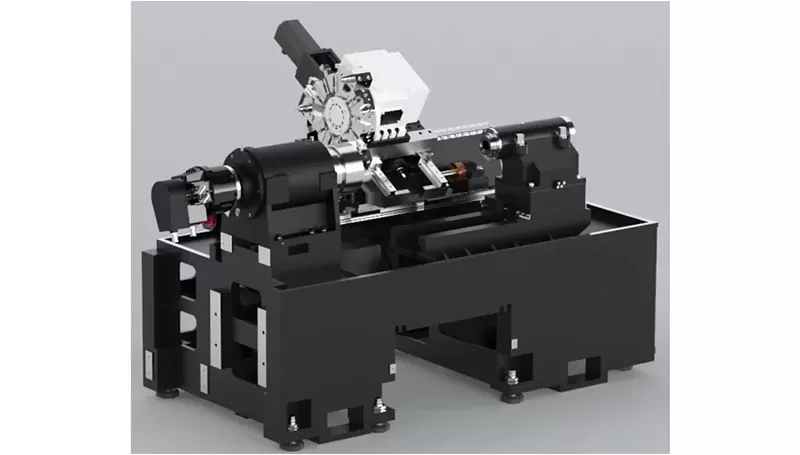

Gesamtstruktur

Die Werkzeugmaschine verfügt über ein integriertes mechanisches, elektrisches und hydraulisches Layout mit einem 30°-Integral-Hoch-Nieder-Schienenbett, das Vorteile wie kompakte Bauweise, hohe Steifigkeit, gleichmäßige Spanabfuhr und einfache Bedienung bietet.

Die Führungen sind Wälzführungen, und die Antriebskomponenten nutzen hochgeschwindigkeits-, geräuscharme Kugelgewindetriebe, was Vorteile wie hohe Geschwindigkeit, geringe Wärmeentwicklung und hohe Positioniergenauigkeit bietet. Die Werkzeugmaschine ist vollständig geschlossen, mit manueller Spanabfuhr, automatischer Schmierung und automatischer Kühlung. Alle wesentlichen Grundkomponenten werden aus qualitativ hochwertigem Kunstharz-Sandguss und hochfestem Gusseisen gegossen, was hohe Steifigkeit und stabile Präzision gewährleistet.

Motor-Spindel

Das Hauptantriebssystem dieser Werkzeugmaschine verwendet einen Hochleistungs-Servomotorantrieb, der die Spindel über einen Riemen antreibt. Der Spindeldrehzahlbereich beträgt 0-2800 U/min. Die vordere Lagerung der Spindel verwendet zweireihige Zylinderrollenlager und zwei Sätze hochpräziser Schrägkugellager, während die hintere Lagerung zweireihige Zylinderrollenlager verwendet, um den Anforderungen an axiale und radiale Schnittkräfte gerecht zu werden.

Antrieb

Die Längs- und Querantriebe nutzen Hochleistungs-Servomotoren von SIEMENS/Fanuc, die eine hohe Positioniergenauigkeit sowie einen flexiblen und zuverlässigen Betrieb gewährleisten.

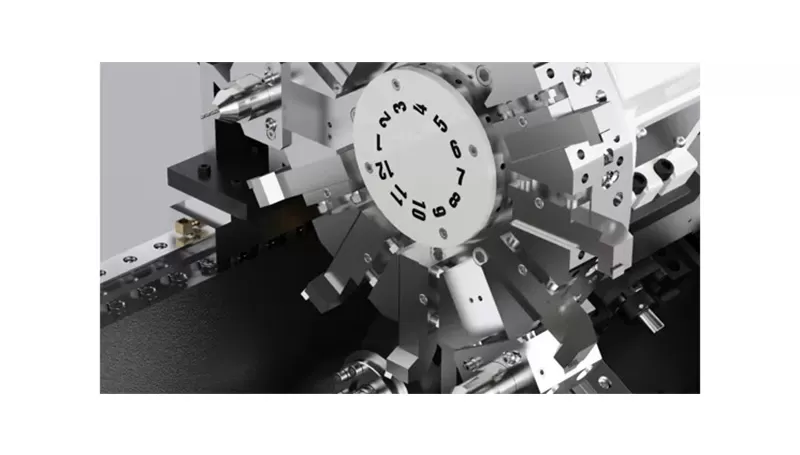

Werkzeugmagazin

Diese Werkzeugmaschine verwendet einen Servorevolver, der eine schnelle Werkzeugwechselgeschwindigkeit und hohe Zuverlässigkeit bietet.

Anwendung der D-L45 CNC-Horizontal-Drehmaschine

Weit verbreitet in der Bearbeitung von rotierenden Teilen wie kleinen und mittleren Scheiben und Wellen, mit starker Bearbeitungsleistung und hoher Positioniergenauigkeit. Es bietet professionelle Bearbeitungsvorteile, insbesondere in den metallverarbeitenden Bereichen wie Zahnräder, Lager, kleine Radnabeneinheiten, erneuerbare Energien, die Erdölindustrie und Automobilteile.

Bearbeitungsvorteile

Werkstück Beispiel 1

Werkstück Beispiel 2

Horizontale CNC-Drehmaschine zu verkaufen

Werkstückbeispiel 3

Werkstückbeispiel 4

Technische Daten der D-L45 Horizontal Lathe

Name		Unit	Spez.	Hinweise
Bearbeitungsbereich	Max. Drehdurchmesser über Bett	mm	φ650
	Max. Bearbeitungsdurchmesser (Spindel/Scheibe)	mm	φ380/φ450
	Max. Bearbeitungslänge	mm	560
	Max. Stangendurchmesser	mm	φ75
Verfahrwege	X-Achsen-Verfahrweg	mm	240
	Motorleistung/Stillstandsdrehmoment X-Achse	kW/Nm	2.2/38
	Z-Achsen-Verfahrweg	mm	580
	Motorleistung/Stillstandsdrehmoment Z-Achse	kW/Nm	2.2/38
Spindel	Ausgangsleistung (S1/S6)	kw	11/22
	Spindelkopftyp		A2-8
	Spindeldrehzahl	U/min	0-2800
	Spindelbohrungsdurchmesser	mm	φ87
Eilgang	Eilganggeschwindigkeit X-Achse	m/min	30
	Eilganggeschwindigkeit Z-Achse	m/min	30
	Vorschubgeschwindigkeit	mm/min	1~8000
Werkzeug	Werkzeugkapazität	T	12
	Werkzeugwechselzeit	Sek./Position	0.5
	Drehmeißelschaftgröße	mm	25×25
	Max. Bohrstangendurchmesser	mm	40
Genauigkeit	Positioniergenauigkeit X-Achse	mm	0.006
	Positioniergenauigkeit Z-Achse	mm	0.006
	Wiederholgenauigkeit X-Achse	mm	0.004
	Wiederholgenauigkeit Z-Achse	mm	0.004
Sonstiges	Anschlussleistung	kVA	20
	Fluorid-Kühlmittelbehältervolumen	l	150
	Maschinenabmessungen	mm	2480×1840×2120	Wasserbehälter mit manueller Späneentfernung
	Maschinen-Nettogewicht (ca.)	kg	3800

Die Informationen auf dieser Seite dienen nur zu Referenzzwecken. Technische Daten und Details können sich aufgrund von Produktverbesserungen oder -aktualisierungen ändern. Für weitere Informationen kontaktieren Sie uns bitte.
