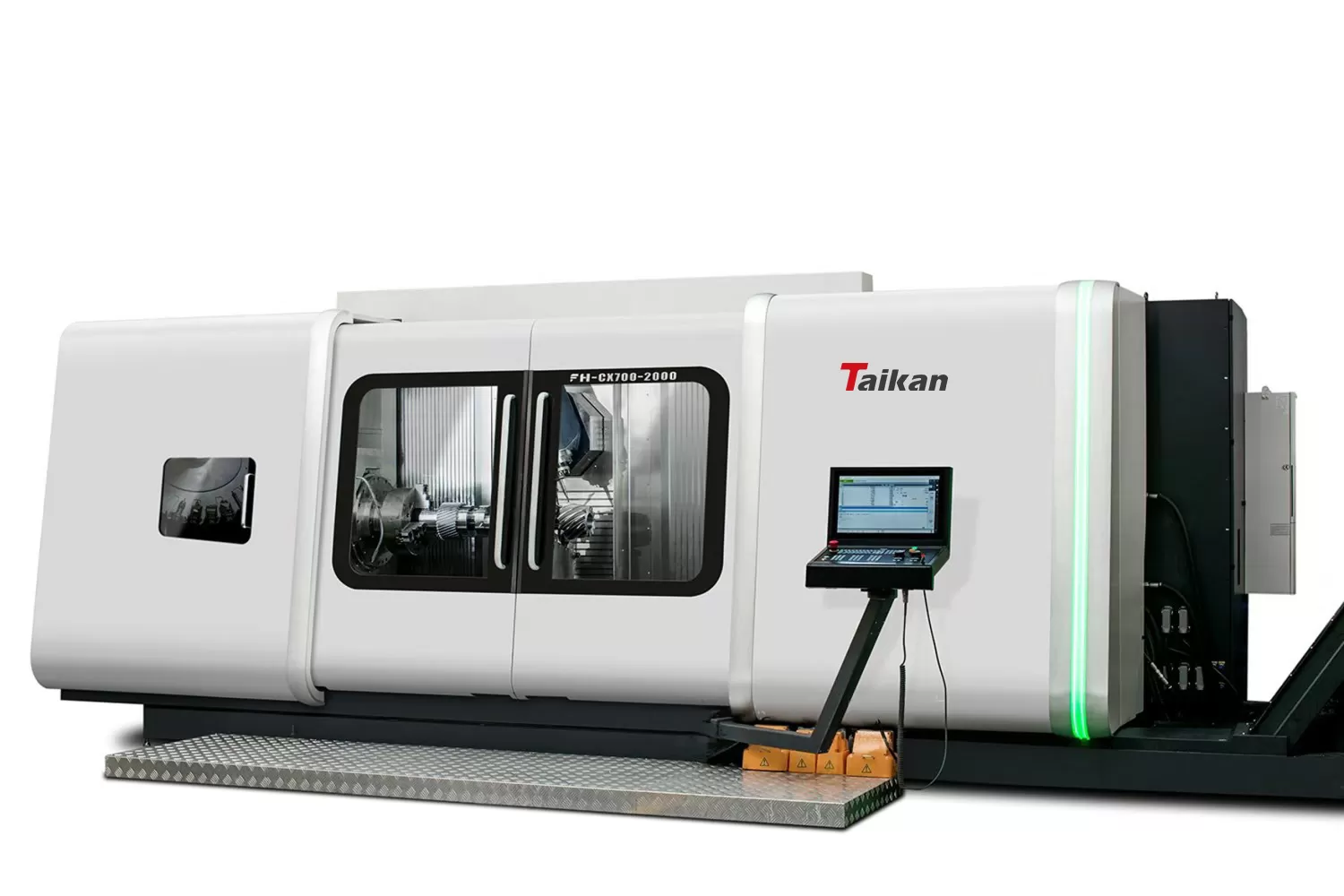

CX700-2000 7-Achsen 5-Achsen Gleichzeitiges Dreh-Fräszentrum – Ein Setup, endlose Möglichkeiten.

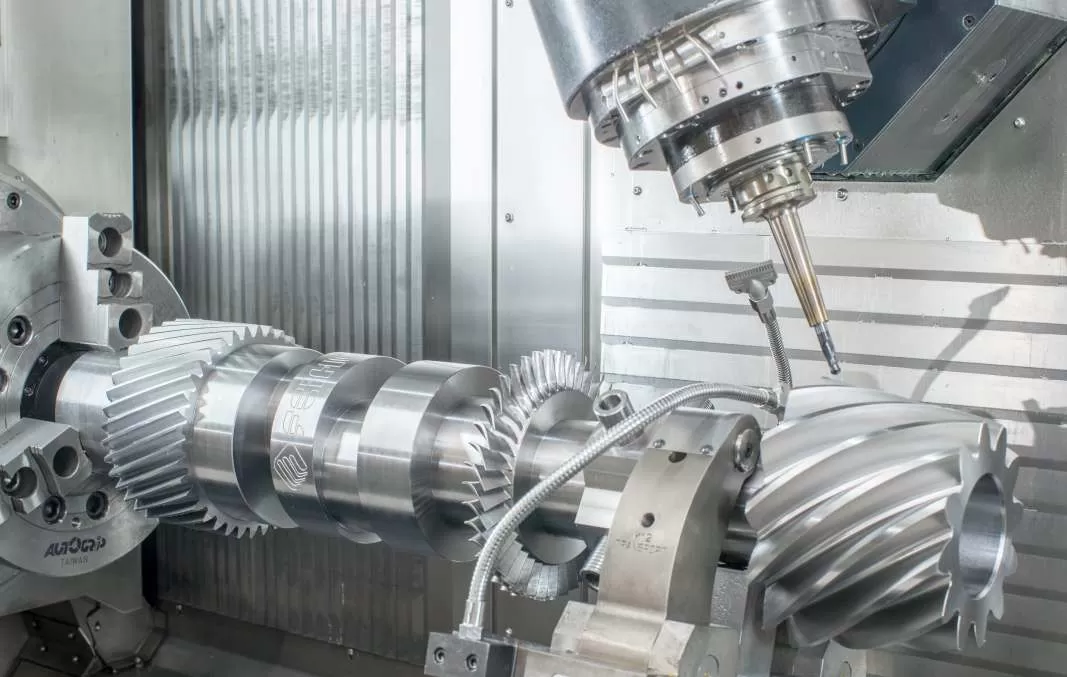

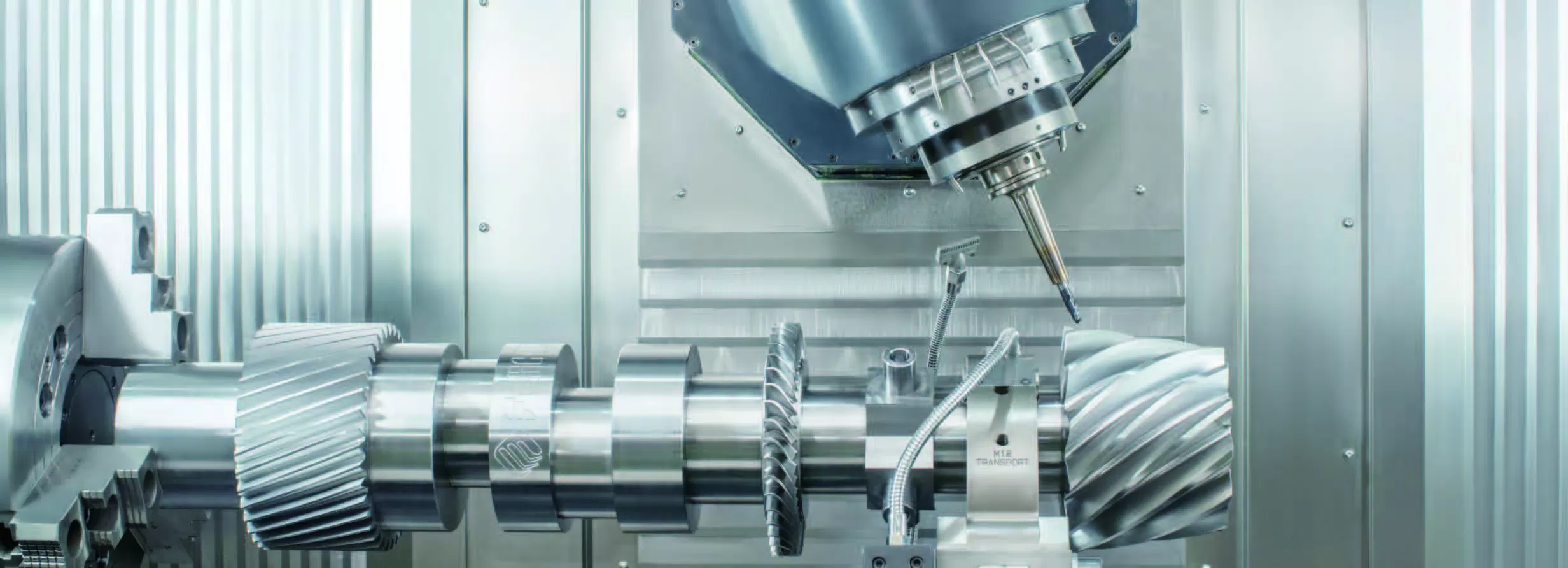

Erzielen Sie unvergleichliche Präzision mit demCX700-2000—einem Dreh-Fräszentrum, das für Fräsen, Bohren, Drehen und komplexe 5-Achsen-Konturbearbeitung in einer einzigen Aufspannung ausgelegt ist. Ideal für Luftfahrtrotoren, Schiffspropeller, Kurbelwellen, Laufräder und andere hochwertige Komponenten.

Überlegene strukturelle Integrität

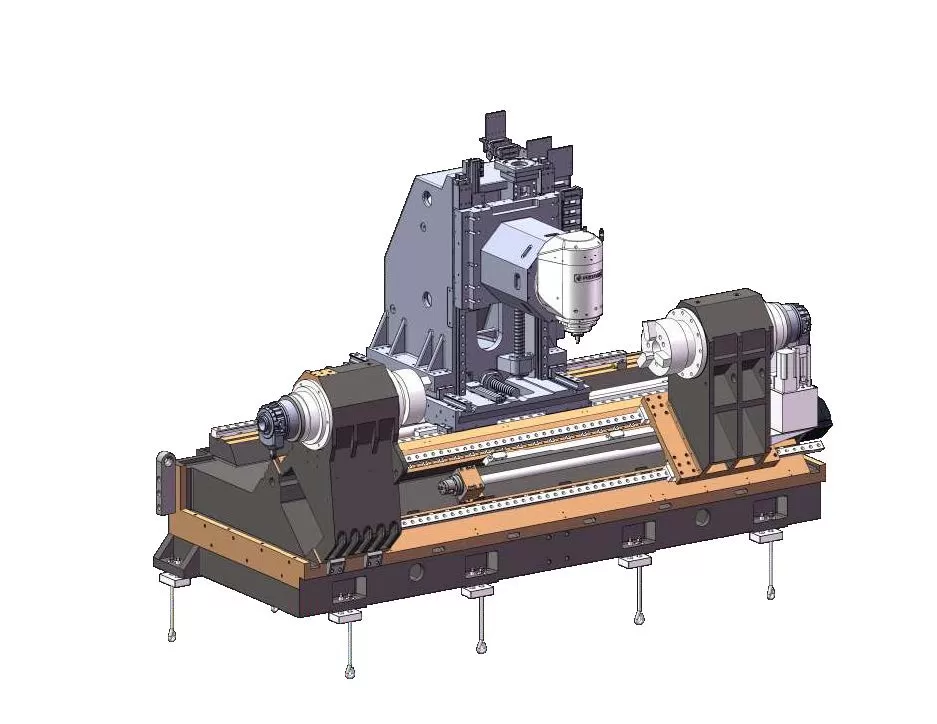

Das Maschinenbett besteht aus Mineralguss, während bewegliche Teile aus hochwertigem Meehanite-Gusseisen gefertigt sind – spannungsarm geglüht und natürlich gealtert für außergewöhnliche Stabilität und Vibrationsdämpfung.

Fahrständer-Design für die Großteilbearbeitung

Mit einem Drehdurchmesser von bis zu630 mmund einem Y-Achsen-Verfahrweg von400 mm, unterstützt die Maschine exzentrische und außermittige Operationen. Eine serienmäßige Gegenspindel ermöglicht eine vollständige 6-Seiten-Bearbeitung und echtes 5-Achsen-Freiformfräsen.

Drehen und Fräsen mit hohem Drehmoment

Eine Kessler-Elektrospindel(12,500 rpm, 54 kW, 210 Nm)bietet extreme Fräspräzision, unterstützt durch externe Kühlung für konstante thermische Leistung.

Direktangetriebener B-Achsen-Fräskopf

Ausgestattet mit einem integrierten Torquemotor gewährleistet der schwenkbare Fräskopf spielfreien Betrieb und höchste Steifigkeit. Integrierte Heidenhain-Geber und eine vollständige Regelung im geschlossenen Regelkreis garantieren ultrapräzise Positionierung.

Effizientes Werkzeugmanagement

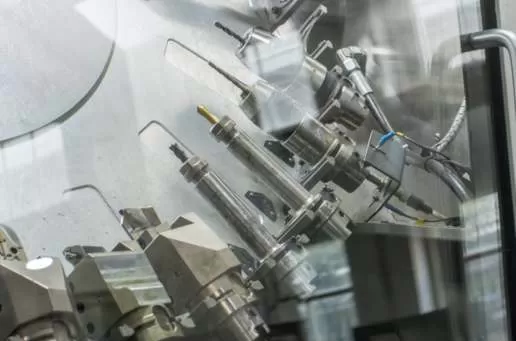

Ein Hochleistungs-36-Werkzeug-ServoMagazin ermöglicht schnelle und stabile Werkzeugwechsel mit hoher Wiederholgenauigkeit.

Leistungsstarkes CNC- und Antriebssystem

SiemensS120-Antriebe mit 3-facher Überlastkapazität und 1FT-Hochdynamikmotoren sind mit einer TCU30.3 + ICP427E HMI-Steuerungsplattform kombiniert und bieten robuste Verarbeitungsleistung und ruhigen Betrieb
