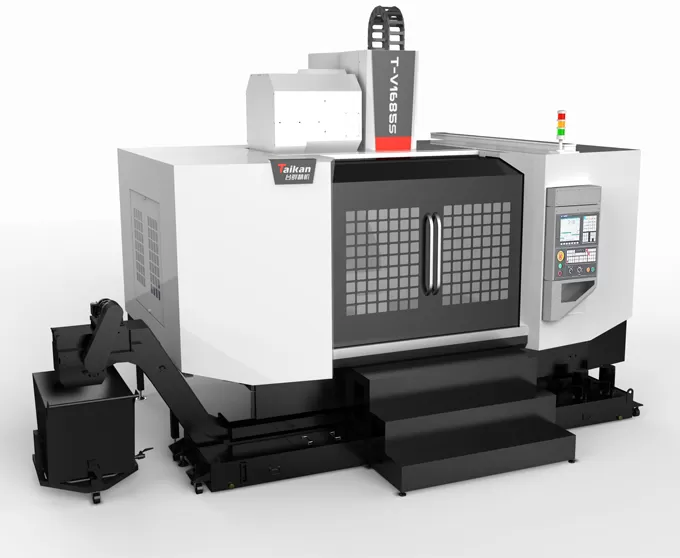

HT-V1685S Hochgeschwindigkeits- und hocheffizientes Vertikal-Bearbeitungszentrum

Verfahrwege

Tischverfahrweg (X-Achse)

mm

1650

Schlittenverfahrweg (Y-Achse)

mm

850

Spindelstockverfahrweg (Z-Achse)

mm

850

Abstand von Spindelnase zur Tischoberfläche

mm

120～970

Abstand von Spindelmitte zur Ständerführung

mm

921

Arbeitstisch

Tischgröße

mm

1700*850

Max. Belastung (gleichmäßig verteilt)

kg

1600

T-Nut (Anzahl Nuten - Nutbreite * Teilung)

mm

5-18*125+2-18*100

Spindel

Motorleistung (Nenn-/Kurzzeitbetrieb)

kW

15/18.5

Motordrehmoment (Nenn-/Kurzzeitbetrieb)

N.m

143/191

Drehzahlbereich

min⁻¹

50～6000 (Riemenantrieb)

Spindeldurchmesser

mm

Φ190

Spindelaufnahme

/

BT50

Aufnahmespezifikation

/

P50T-I（MAS403）

Geschwindigkeit

Vorschubgeschwindigkeitsbereich

mm/min

1-10000

Eilganggeschwindigkeit X/Y/Z-Achse

m/min

24/24/20

Genauigkeit

Positioniergenauigkeit (X/Y/Z)

mm

0.015

GB/T18400.4 (Gesamtverfahrweg)

Wiederholgenauigkeit (X/Y/Z)

mm

0.008

Werkzeugmagazin

Magazinkapazität

pcs

24

Max. Werkzeuggewicht

kg

15

Max. Werkzeuglänge

mm

300

Max. Werkzeugdurchmesser (voll / Nachbarplatz leer)

mm

Φ105/Φ210

Sonstiges

Z-Achsen-Gegengewicht

Stickstoffausgleich

CNC-Steuerung

/

FANUC 0i-MF（5）

Druckluftversorgung

Flow

L/min

280

Luftdruck

MPa

0.6~0.8

Anlagenkapazität

KVA

35

Kühlmitteltank-Kapazität

L

400

Maschinenabmessungen

mm

5240×4054×3662

mit Spänefördererpedal

Gewicht (ca.)

Kg

11900
