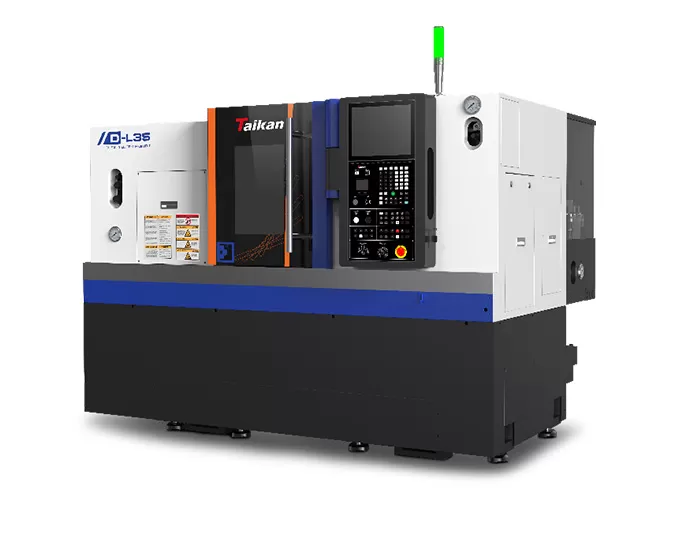

Name: D-L35 CNC Horizontal-Drehmaschine
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

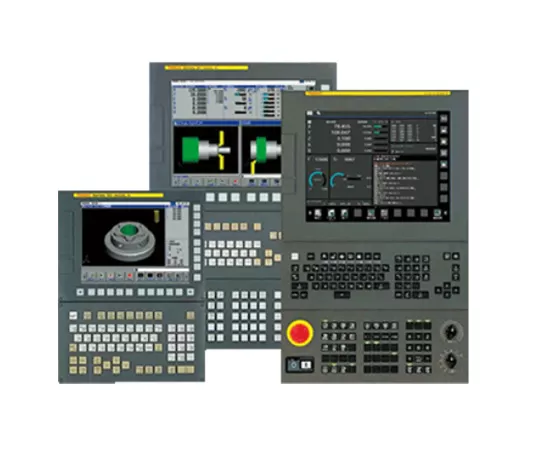

Eigenschaften der CNC-Horizontal-Drehmaschine D-L35

Gesamtstruktur

Die strukturellen Eigenschaften des gesamten Maschinenbetts mit 30° hohen und niedrigen Schienen. Nach der FEA wurde die Anordnung der Verstärkungsrippen optimiert, um eine hervorragende Steifigkeit und geringe Vibrationen zu erreichen.
Die X/Z-Achse verwendet eine P-Klasse Schwerlast-Rollenführung von 35 mm mit einer großen Spannweite, die hohe Lasten bewältigen kann.

Motorspindel

Es verwendet spezielle Lager der Klasse P4 für Werkzeugmaschinen und wird mit einem speziellen Lagerfett geschmiert, um eine hohe Genauigkeit und lange Lebensdauer zu gewährleisten.
Die Eigenschaften der Hochsteifigkeit und des hohen Drehmoments der Motorspindel verbessern die Produktions- und Bearbeitungseffizienz erheblich und erzielen einen hervorragenden Nachschneideeffekt der Spindel.

Die Spindelkomponenten werden wasser- oder ölgekühlt, um die Auswirkungen der Spindelerwärmung auf die Bearbeitungsgenauigkeit zu reduzieren.

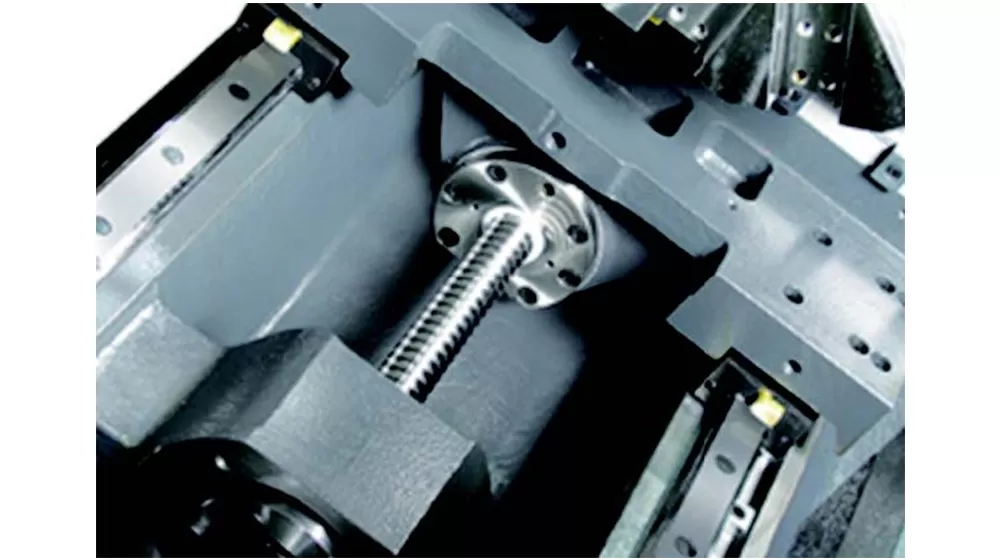

Präzisionsspindel und Führungsschiene

Die X/Z-Achse verwendet eine importierte 32er Hochgeschwindigkeits-Kugelumlaufspindel mit Hohlwelle. Die Spindel wird durch einen Vorspannprozess behandelt, um die Auswirkungen der Erwärmung der Spindel auf die Übertragungsgenauigkeit effektiv zu reduzieren.

Der Eilgang kann 30 m/min erreichen, die Positioniergenauigkeit beträgt 0,003 mm; X/Z-Achsen verwenden alle 35-mm-Rollen

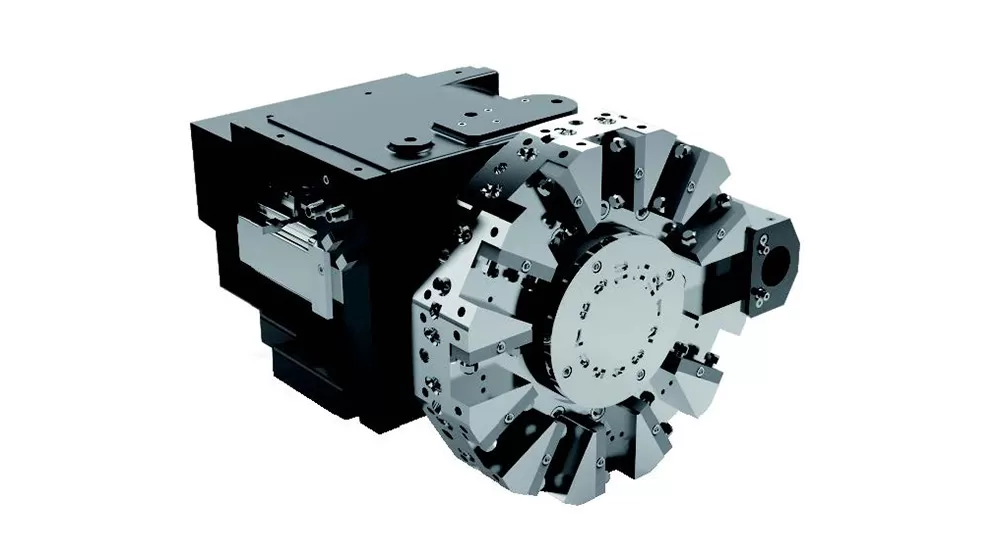

Servoturm

Der Standard-Werkzeugrevolver wird von einem Servomotor angetrieben und verfügt über einen internen Untersetzungsmechanismus für präzise und zuverlässige Bewegungen.
Der Werkzeugrevolver kann in beide Richtungen rotieren, und die Reaktionsgeschwindigkeit des Werkzeugwechsels ist schnell und reibungslos.

Die CNC-Horizontal-Drehmaschine ist mit Spezialwerkzeugen ausgestattet, um Späne effektiv zu vermeiden und die Werkzeuglebensdauer deutlich zu erhöhen.

Anwendung der D-L35 CNC-Horizontal-Drehmaschine

Diese CNC Drehmaschine wird häufig bei der Bearbeitung von kleinen und mittelgroßen Scheiben, Wellen und anderen rotierenden Teilen eingesetzt. Sie verfügt über eine hohe Bearbeitungsleistung und hohe Positioniergenauigkeit. Sie ist besonders geeignet für Metallbereiche wie Zahnräder, Lager, kleine Radnabeneinheiten, neue Energien, Erdölindustrie und Autoteile.

Werkstück Beispiel 1

Beispielwerkstück 2

Horizontale CNC-Drehmaschine zu verkaufen

Werkstück Beispiel 3

Werkstück Beispiel 4

Technische Daten der D-L35 Horizontaldrehmaschine

Name		Unit	Technische Daten	Anmerkungen
Bearbeitungsbereich	Max. Drehdurchmesser über Bett	mm	φ500
	Max. Bearbeitungsdurchmesser (Spindel/Scheibe)	mm	φ300/φ350
	Max. Bearbeitungslänge	mm	560
	Max. Stangendurchmesser	mm	φ52
Verfahrwege	X-Achsen-Verfahrweg	mm	190
	Motorleistung/Stillstandsdrehmoment X-Achse	kw/Nm	2.2/38
	Z-Achsen-Verfahrweg	mm	580
	Motorleistung/Stillstandsdrehmoment Z-Achse	kw/Nm	2.2/38
Spindel	Ausgangsleistung (S1/S6)	kw	11/22
	Spindelendentyp		A2-6
	Spindeldrehzahl	r/min	0-4000
	Spindelbohrungsdurchmesser	mm	φ63
Eilgang	Eilganggeschwindigkeit (X-Achse)	m/min	30
	Eilganggeschwindigkeit (Z-Achse)	m/min	30
	Vorschubgeschwindigkeit	mm/min	1~8000
Werkzeug	Werkzeugkapazität	T	12
	Werkzeugwechselzeit	Sekunden/Position	0.5
	Werkzeugschaftgröße	mm	25×25
	Max. Bohrstangendurchmesser	mm	40
Genauigkeit	Positioniergenauigkeit (X-Achse)	mm	0.006
	Positioniergenauigkeit (Z-Achse)	mm	0.006
	Wiederholgenauigkeit (X-Achse)	mm	0.004
	Wiederholgenauigkeit (Z-Achse)	mm	0.004
Sonstiges	Anschlussleistung	kVA	20
	Fluorid-Kühlmittelbehälter-Volumen	L	150
	Maschinenabmessungen	mm	2430×1740×2030	Manueller Spänewasserbehälter
	Maschinennetto-Gewicht (ca.)	kg	3600

Die Informationen auf dieser Seite dienen nur als Referenz. Aufgrund von Produkt-Upgrades oder -Verbesserungen können sich Spezifikationen und Details ändern. Für weitere Informationen kontaktieren Sie uns bitte.
