So verbessern Sie die Effizienz der CNC-Bearbeitung durch Prozessoptimierung

In der Welle der intelligenten Transformation der Fertigung ist die Effizienz der CNC-Bearbeitung zu einem Schlüsselindikator für die Wettbewerbsfähigkeit von Unternehmen geworden. Allerdings bestehen in traditionellen Bearbeitungsmodi nach wie vor häufige Probleme – wie zeitaufwändiges Luftschneiden und Verluste durch mehrfaches Aufspannen.

Heute zeigen wir, wie Sie die Effizienz der CNC-Bearbeitung durch fünf Schlüsselbereiche der Optimierung verbessern können.

Logische Aufteilung der Bearbeitungsvorgänge

Die Prozessaufteilung muss die Teilstruktur und Fertigbarkeit, die Fähigkeiten der CNC-Werkzeugmaschinen, das Bearbeitungsvolumen, die Anzahl der Aufspannungen und die Produktionsorganisation berücksichtigen. Die Vorgänge können in der Regel wie folgt unterteilt werden:

1.1 Nach Werkzeugkonzentration

Teilen Sie die Vorgänge basierend auf den verwendeten Werkzeugen ein. Bearbeiten Sie mit demselben Werkzeug alle geeigneten Merkmale des Teils und wechseln Sie dann zum nächsten Werkzeug für die verbleibenden Merkmale. Diese Methode reduziertCNC-Werkzeugmaschinendie Werkzeugwechselzeiten und unnötige Positionierfehler und minimiert so die Nebenzeiten.

1.2 Nach Bearbeitungsinhalt

Auf der Grundlage der Strukturmerkmale des Teils teilen Sie den Bearbeitungsinhalt in Abschnitte wie Innenhohlräume, Außenkonturen, gekrümmte Flächen oder Ebenen ein. Befolgen Sie dabei im Allgemeinen folgende Prinzipien:

· Bearbeiten Sie zuerst Ebenen und Anlageflächen, dann Bohrungen

· Bearbeiten Sie zuerst einfache geometrische Formen, dann komplexe

· Bearbeiten Sie Merkmale mit geringeren Genauigkeitsanforderungen zuerst, dann solche mit höheren Anforderungen

1.3 Nach Trennung von Schruppen und Schlichten

Bei verformungsanfälligen Teilen kann das Schruppen zu Verzerrungen führen, die korrigiert werden müssen. Daher werden Schruppen und Schlichten in der Regel als getrennte Vorgänge behandelt.

Optimierung der Bearbeitungsreihenfolge

1. Fassen Sie Vorgänge zusammen, die dieselbe Positionierung, dieselbe Aufspannung oder dasselbe Werkzeug verwenden.

2. Führen Sie die Bearbeitung von Innenhohlräumen vor der Außenkonturbearbeitung durch, um den Verlust an Werkstücksteifigkeit zu minimieren.

3. Bei Installationen mit mehreren Aufspannungen priorisieren Sie Vorgänge, die die Werkstücksteifigkeit weniger beeinträchtigen.

4. Stellen Sie sicher, dass vorangehende Vorgänge die Positionierung nachfolgender Vorgänge nicht beeinträchtigen.

Optimierung der Spannmethoden

3.1 Einzelaufspann-Technologie

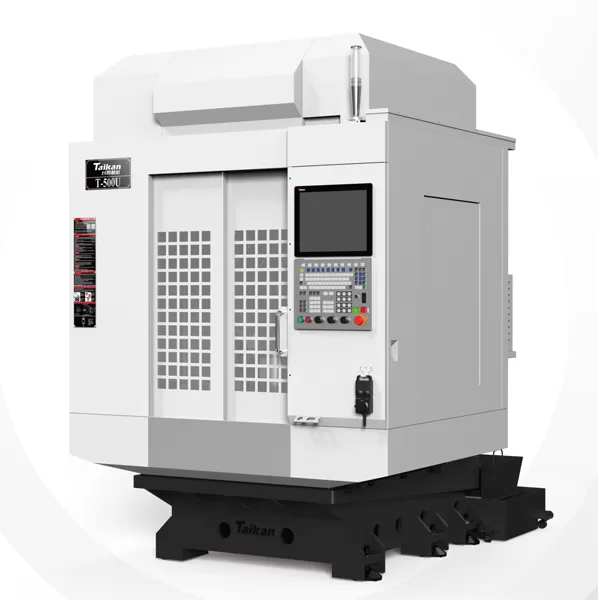

Verwenden Sie 4- oder 5-Achs-Maschinen – wie die Taikan PrecisionT-500U 5-Achs-Fräsmaschine– um die Bearbeitung mehrerer Flächen in einer Aufspannung über den Rundtisch abzuschließen (Reduzierung der Aufspannungen um bis zu 3 Mal bei kastenförmigen Teilen).

3.2 Auswahl geeigneter Spannvorrichtungen

Bevorzugen Sie hydraulische/pneumatische Spanner, modulare Vorrichtungen und Vakuumspannfutter zum schnellen Spannen. Erwägen Sie den Einsatz von Mehrstationenvorrichtungen, um mehrere identische Teile in einer Aufspannung zu bearbeiten.

3.3 Optimierung der Positionierungsbasis

Konstruieren Sie sinnvolle, leicht erkennbare und stabile Positionierungsbasen (Flächen, Bohrungen, Stifte), um die Rüstzeit zu verkürzen und die Wiederholgenauigkeit der Positionierung zu verbessern.

3.4 Berücksichtigung flexibler Spannsysteme

Für die Kleinserien- und Mehrvariantenproduktion ziehen Sie flexible Spannsysteme (wie Nullpunktspannsysteme) in Betracht, um einen schnellen Werkstückwechsel zu ermöglichen.

3.5 Vereinfachung der Abläufe

Minimieren Sie die Anzahl der Einstellschritte und Befestigungselemente, die für die Aufspannung erforderlich sind.

Optimierung von Werkzeugeinstellpunkten und Werkzeugbahnen

4.1 Optimierung der Werkzeugeinstellpunkte

· Werkzeugeinstellpunkte müssen Referenzpositionen oder fertig bearbeitete Flächen sein.

· Vier Prinzipien für die Auswahl der Werkzeugeinstellpunkte: leicht zu lokalisieren, bequem für die Programmierung, minimaler Einstellfehler und leicht während der Bearbeitung zu überprüfen.

· Wenn Sie mehrereCNC-Fräsmaschinen, richten Sie einen einheitlichen Referenzpunkt für die Werkzeugeinstellung ein, um wiederholtes Einstellen zu vermeiden.

4.2 Optimierung der Werkzeugbahnen

Reduzieren Sie das Luftschneiden:Optimieren Sie bei der Programmierung die Zustell-, Rückzugs- und Werkzeugwechselwege, um unnötige „Umwege“ zu vermeiden.

Wählen Sie effiziente Schneidstrategien:Beispielsweise durch Hochgeschwindigkeitsbearbeitung, Schwerzerspanen (große Zustellung/geringer Vorschub je nach Maschinen- und Werkzeugfähigkeiten), Trochoidalfräsen und dynamisches Fräsen, um die Werkzeugleistung voll auszunutzen und die Materialabtragsrate zu erhöhen.

Optimieren Sie die Schneidparameter:Finden Sie durch Tests oder Softwaresimulation die optimale Kombination aus Schnittgeschwindigkeit, Vorschub und Zustellung, wobei die Werkzeugstandzeit und die Bearbeitungsqualität gewährleistet bleiben.

Nutzen Sie die Werkzeugkompensation:Nutzen Sie die Werkzeugradiuskompensation und Längenkompensation richtig, um die Programmierung zu vereinfachen und den Werkzeugverschleiß auszugleichen.

Kernprozessvorteil: Intelligente Werkzeugmaschinen ermöglichen hocheffiziente Präzisionsbearbeitung

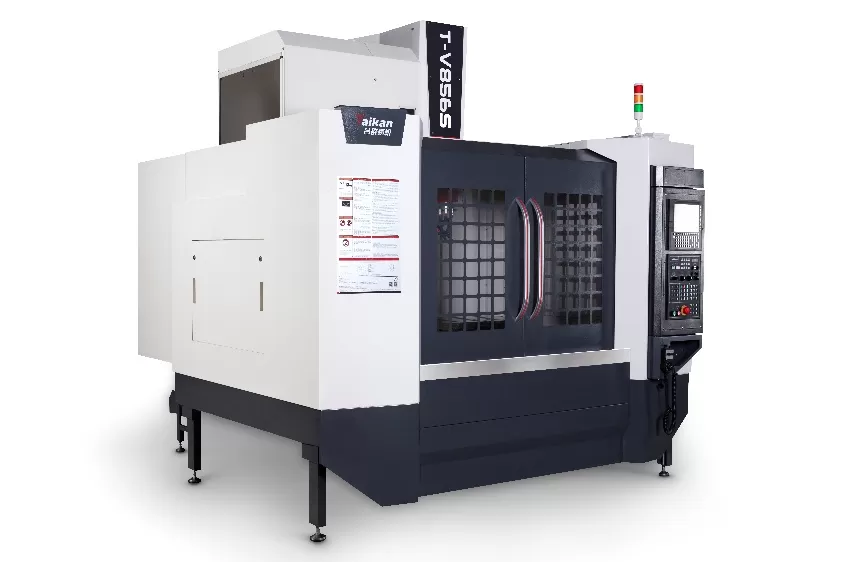

Der Einsatz intelligenter Werkzeugmaschinen mit fortschrittlichen Prozessen und hervorragender Effizienz und Genauigkeit ist der zentrale Treiber zur Verbesserung der CNC-Bearbeitungsleistung. Nehmen Sie dieTaikan T-V856 S Vertikalbearbeitungszentrumals Beispiel – sie erledigt mehrere Vorgänge in einer Aufspannung und löst so effizient Herausforderungen bei der Bearbeitung komplexer Teile.

Diese 856er-Serie übertraf im Jahr 2025 die Marke von 50.000 verkauften Einheiten., das eine bedeutende Marktanerkennung zeigt. Es wird häufig in Präzisionsteilen, allgemeinen Produkten, Hardware, Automobilkomponenten, medizinischen Geräten und anderen Bereichen eingesetzt und bietet mit seinen fortschrittlichen automatisierten Bearbeitungsmöglichkeiten hochpräzise und hocheffiziente Produktionslösungen für verschiedene Branchen.

Wie KI und Intelligenz die Bearbeitung verbessern

Über diese fünf traditionellen Optimierungsbereiche hinaus bringt die künstliche Intelligenz nun neue Effizienzniveaus in die CNC-Bearbeitung.

6.1 Adaptive Bearbeitung

KI-gestützte Steuerungen überwachen die Schnittbedingungen in Echtzeit – Spindellast, Vibration, Temperatur – und passen Vorschübe und Geschwindigkeiten automatisch an, um eine optimale Leistung zu erhalten. Das bedeutet, dass sich die Maschine an Schwankungen der Materialhärte, des Werkzeugverschleißes und der Zustellung ohne Bedienereingriff anpasst.

6.2 Vorausschauende Wartung

Intelligente Systeme analysieren Maschinendaten, um Komponentenausfälle vorherzusagen, bevor sie eintreten. Durch die Erkennung subtiler Veränderungen in Vibrationsmustern oder Temperaturtrends warnt die KI Wartungsteams, um Probleme während geplanter Ausfallzeiten zu beheben, statt durch unerwartete Ausfälle.

6.3 KI-unterstützte Programmierung

Moderne CAM-Software nutzt zunehmend KI, um optimale Werkzeugbahnen vorzuschlagen, geeignete Werkzeuge auszuwählen und Schneidparameter basierend auf Teilegeometrie und Material zu berechnen. Dies reduziert die Programmierzeit und hilft weniger erfahrenen Programmierern, Ergebnisse auf Expertenniveau zu erzielen.

6.4 Werkzeugverschleißüberwachung

Intelligente Werkzeugverwaltungssysteme verfolgen die tatsächlichen Schnittbedingungen und schätzen die verbleibende Werkzeugstandzeit mit hoher Genauigkeit. Anstatt Werkzeuge nach einem festen Zeitplan zu wechseln (wodurch nutzbare Lebensdauer verschwendet wird) oder bis zum Ausfall zu fahren (wodurch Ausschuss riskiert wird), wechseln die Bediener die Werkzeuge zum genau richtigen Zeitpunkt.

6.5 Digitale Zwillinge und Simulation

KI-gestützte Simulation erstellt genaue digitale Abbildungen des gesamten Bearbeitungsprozesses. Bevor Späne fallen, können Programmierer Werkzeugbahnen überprüfen, Kollisionen erkennen und Zykluszeiten optimieren – was Probebearbeitungen und Rüstzeiten an der Maschine reduziert.

Diese intelligenten Technologien ersetzen nicht die Grundlagen guter Prozessplanung und Spannvorrichtungen – sie bauen darauf auf und helfen den Zerspanern, eine konsistentere und effizientere Produktion mit weniger manuellem Eingriff zu erreichen.
