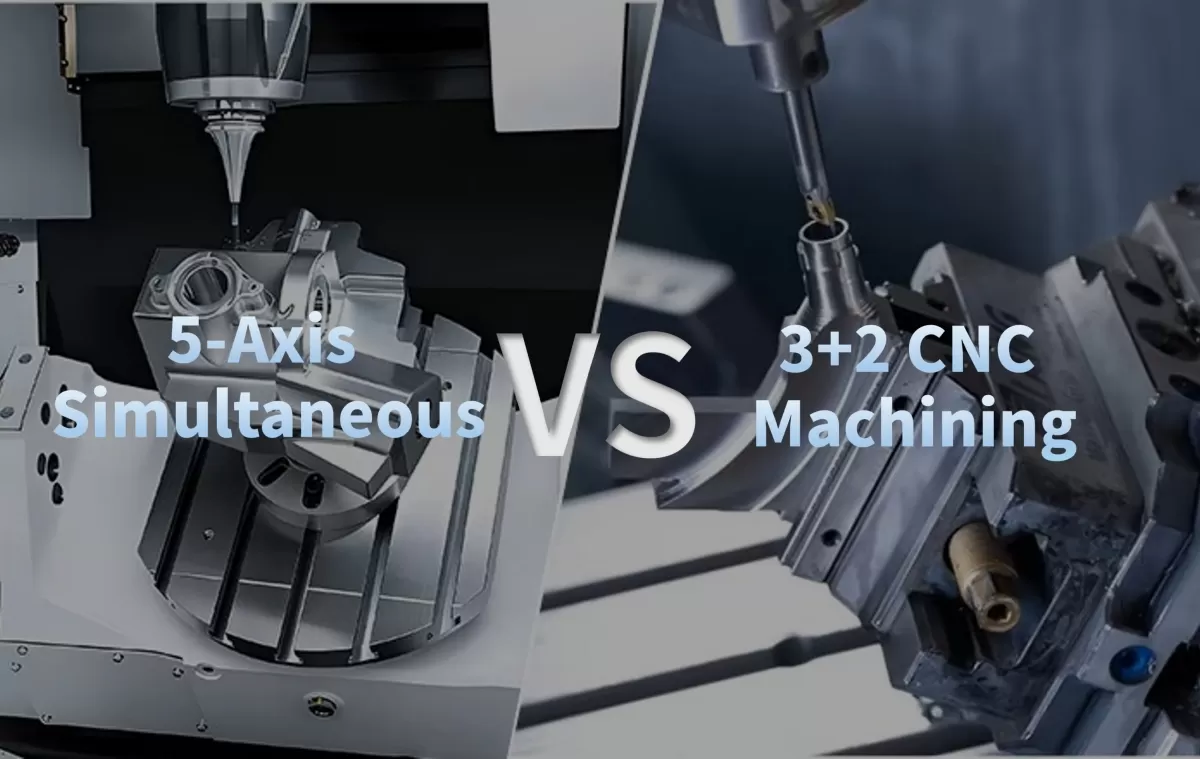

Echte 5-Achsen-Simultanbearbeitung vs. 3+2-CNC-Bearbeitung: Ein detaillierter Vergleich

Wann ist eine 5-Achs-Maschine nicht wirklich eine 5-Achs-Maschine? Die Antwort ist einfach:Wenn sie sich mit 5 Achsen positioniert, aber nur mit 3 Achsen schneidet.

In Hochpräzisionsbranchen wie der Luft- und Raumfahrt, der Medizintechnik, der Automobilindustrie und dem Formen- und Gesenkbau wird der Begriff "5-Achs-" oft ungenau verwendet. Diese begriffliche Ungenauigkeit kostet Werkstätten bares Geld, wertvolle Zeit und Genauigkeit.

At Taikan MachineWir konzentrieren uns darauf, diese Lücke zu schließen. Als börsennotierter, führender CNC-Maschinenhersteller mit fundiertem Know-how in der Mehrachsbearbeitung möchten wir eine klare, verständliche Gegenüberstellung vonechte 5-Achs-Simultantechnologievs.3+2-Achs-Positionierunggeben, damit Sie die richtige Investition für Ihre Fertigung tätigen.

1. Der Kernunterschied: Dynamische Kompensation vs. statische Positionierung

Der grundlegende Unterschied zwischen diesen beiden Verfahren liegt vollständig darin, wie die CNC-Steuerung die Bewegung berechnet.

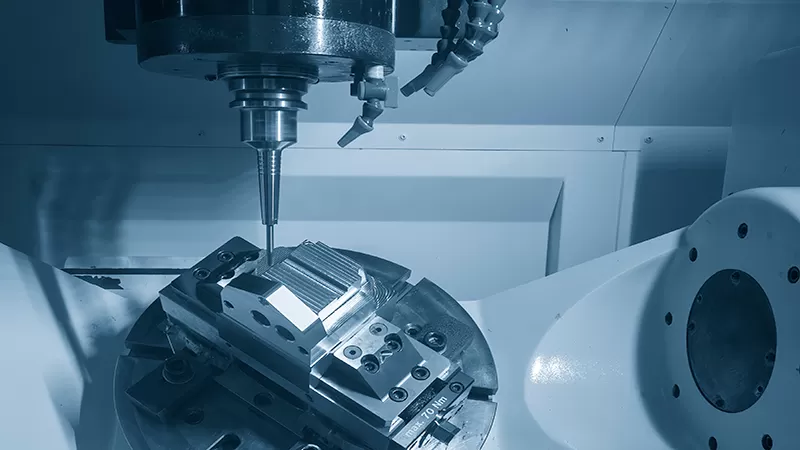

3+2-Achs-Bearbeitung (positionierend)

Im Kern ist die 3+2-Bearbeitung eine normale 3-Achs-Operation, die sich lediglich zur Ausrichtung zwei rotatorische Achsen entleiht.

• Funktionsweise:Der Rundtisch oder die Spindel kippt das Werkstück auf einen vorgegebenen Winkel. Sobald es arretiert ist, erfolgt die gesamte Zerspanung ausschließlich entlang der X-, Y- und Z-Achse.

• Der Nachteil:Die Bearbeitungsbahn wird zu einer Abfolge segmentierter, gestufter Bewegungen. Jedes Mal, wenn die Maschine auf einen neuen Winkel schaltet, entsteht eine neue Aufspannsituation. Dies summiert zwangsläufig Positionierfehler, erfordert häufiges manuelles Antasten der Werkstücknullpunkte und verursacht versteckte Stillstandszeiten, die in den Zykluszeitabschätzungen selten berücksichtigt werden.

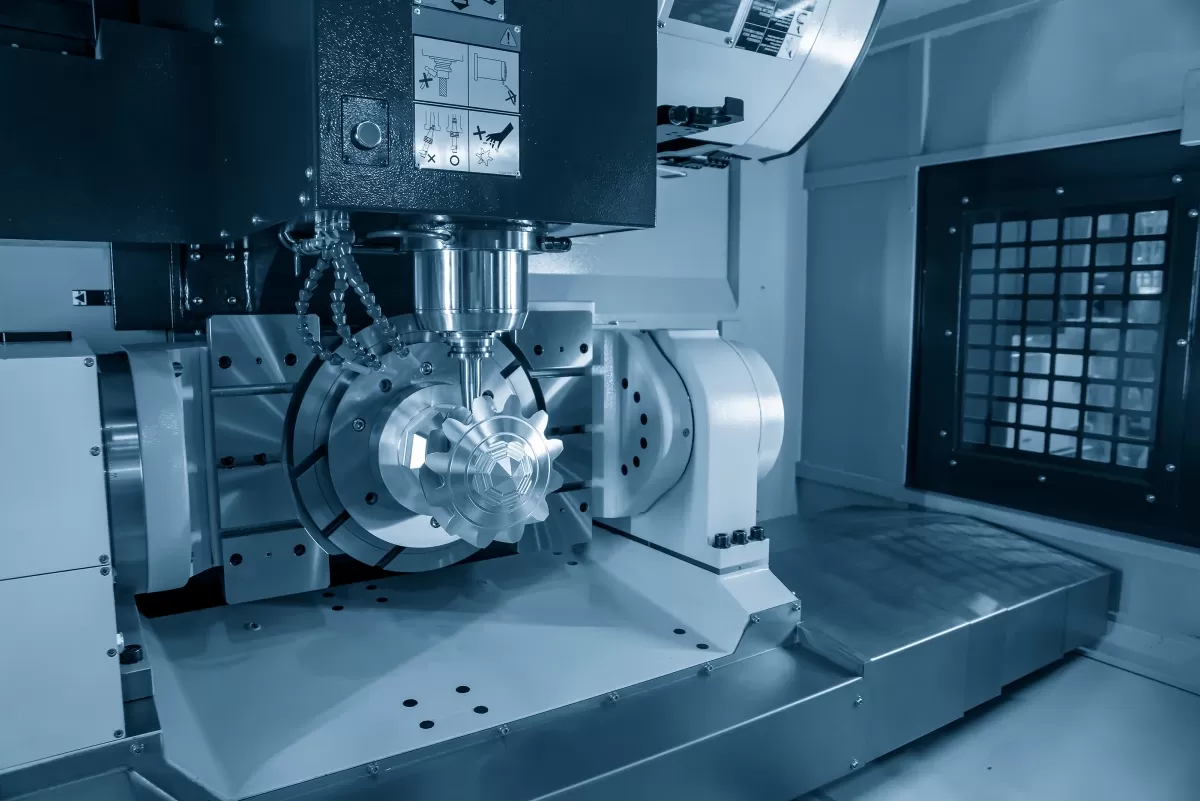

Echte 5-Achs-Simultanbearbeitung

Bei der echten 5-Achs-Bearbeitung bleiben alle fünf Achsen während des Schnitts aktiv interpoliert und in Bewegung.

• Funktionsweise:Jede Taikan5-Achs-CNC-Bearbeitungszentrumläuft auf einer nativen CNC-Architektur mitRTCP (Rotated Tool Center Point)Steuerung.

• Der Vorteil:Die Steuerung berechnet kontinuierlich die räumliche Verschiebung der Werkzeugspitze, die durch die Drehbewegungen entsteht, in Echtzeit. Sie kompensiert automatisch die Schwenklänge der Spindel und die Tischgeometrie. Die Werkzeugspitze folgt der programmierten Kontur einwandfrei – selbst wenn sich das Werkstück durch komplexe, zusammengesetzte Kurven dreht und schwenkt.

2. Geometrie & Oberflächengüte: Komplexe Konturen vs. einfache Ebenen

Ihre Wahl zwischen diesen beiden Technologien wirkt sich direkt auf die Oberflächengüte und die Zykluszeiten Ihrer fertigen Teile aus.

Die Grenzen der 3+2-Bearbeitung

Ein 3+2-Aufbau ist bei prismatischen Teilen – wie Gehäusedeckeln oder Verteilerblöcken – hervorragend, wenn mehrere ebene Flächen zu bearbeiten sind. Sie schalten das Teil und bohren, gewindeschneiden oder fräsen Taschen effizient.

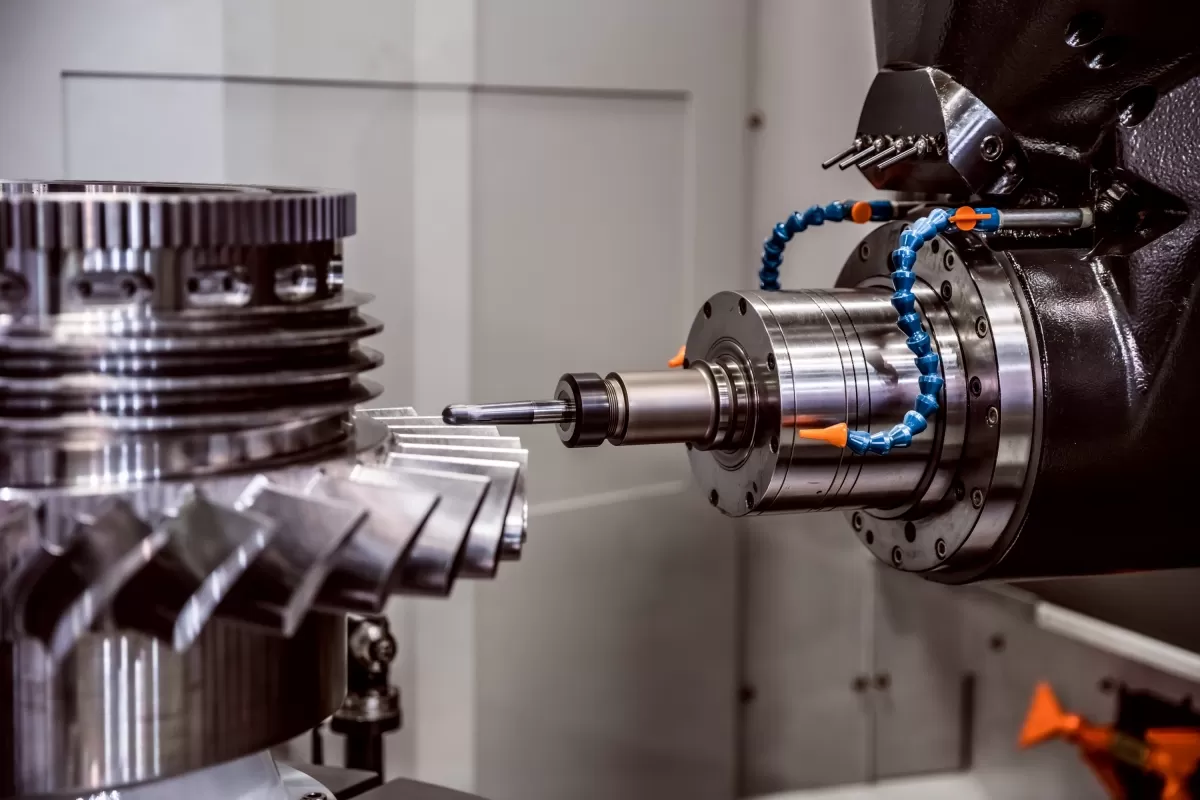

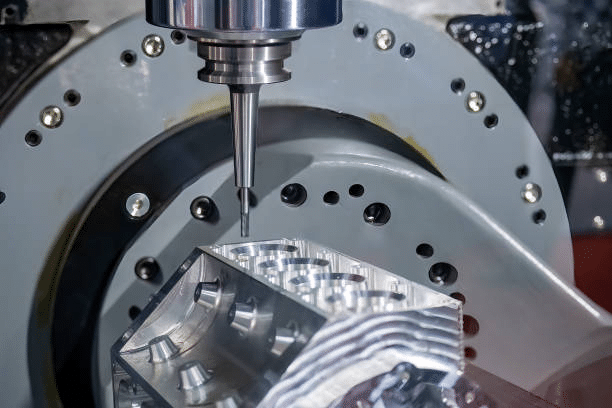

Wenn jedoch Freiformflächen wie Schaufelräder, orthopädische Implantate oder Strukturbauteile für die Luftfahrt zu bearbeiten sind, stößt diese Logik an ihre Grenzen:

• Da der Werkzeugwinkel relativ zur gekrümmten Oberfläche nicht kontinuierlich angepasst werden kann, muss das CAM-System die Form durch ein Flickwerk aus diskreten 3-Achs-Werkzeugwegen annähern.

• Dies führt zu bis zu40% Bahnüberlappung, was bedeutet, dass die Maschine nahezu die Hälfte der Zeit das gleiche Material erneut schneidet.

• Das Ergebnis sind sichtbare „Konturlinien” und eine rauere Oberfläche, die später eine kostspielige manuelle Politur erfordern.

Die echte 5-Achs-Verschlankung

Taikans 5-Achs-Simultanplattformen eliminieren diese nachgelagerten Arbeitsschritte, indem sie mehrstufige Aufspannungen in einen einzigen, fließenden Arbeitsablauf zusammenfassen.

• Effizienz durch Einzelaufspannung:Bei komplexen Bauteilen wie Gehäusen für die Antriebselektronik von Elektrofahrzeugen werden über zehn einzelne Arbeitsgänge – einschließlich kontinuierlichem Konturfräsen und Schrägbohren – ineiner einzigen Aufspannung.

• Überlegene Oberflächenintegrität:ausgeführt. Die Werkzeugausrichtung passt sich dynamisch den Oberflächenkonturen an und hält so eine konstante Spanlast und optimale Schnittgeschwindigkeit aufrecht. Dies vermeidet Übergangsspuren und liefert makellose Oberflächen direkt von der Maschine.

• Zugang zu tiefen Kavitäten:Unsere Langnasen-Spindelkonstruktion in Kombination mit einem hochsteifen Wiegenrundtisch ermöglicht es, kürzere, steifere Werkzeuge mühelos in tiefe Kavitäten zu führen, was die Zerspanleistung und Werkzeugstabilität verbessert.

3. Die versteckte Wirtschaftlichkeit: Lebenszykluswert vs. Anschaffungspreis

Eine 3+2-Maschine mag zwar einen niedrigeren Anschaffungspreis haben, bringt aber oft versteckte Betriebskosten mit sich, die Ihre Gewinnmargen mit der Zeit stillschweigend aufzehren.

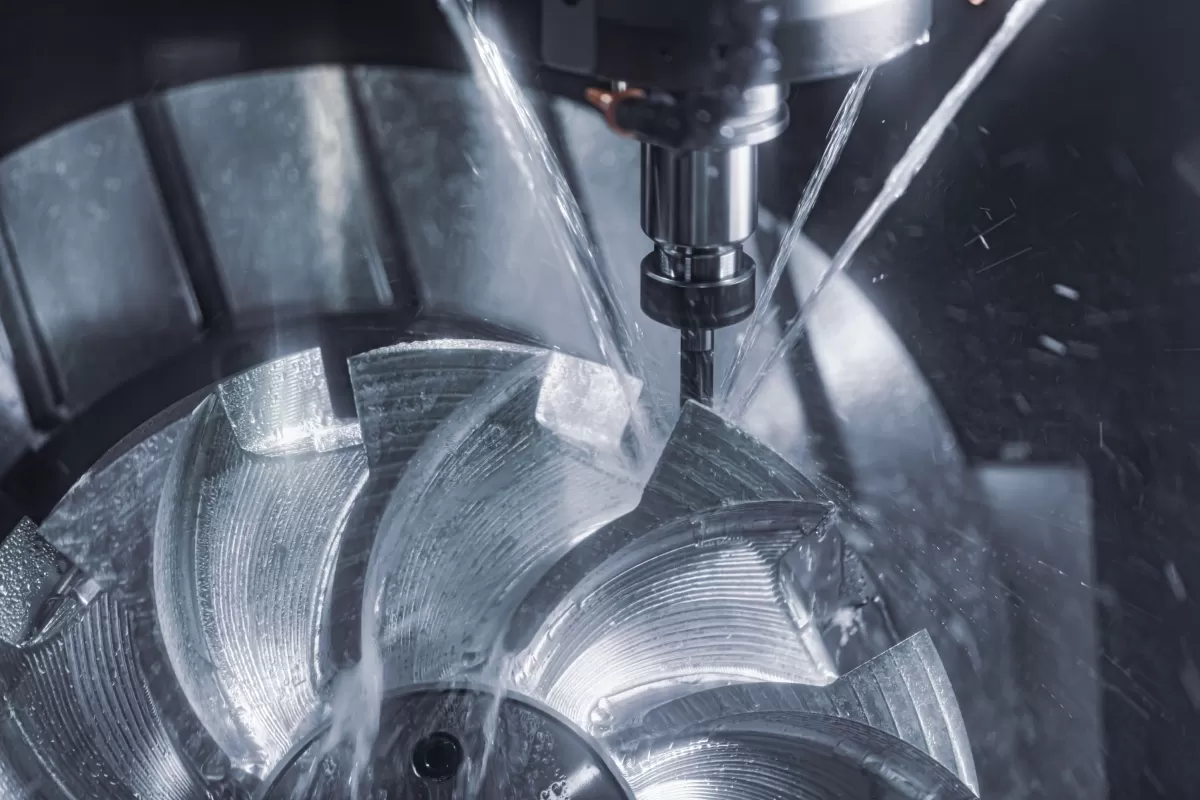

Wo die 3+2 heimlich Gewinn abzieht:

• Vorrichtungsinflation:Die Bearbeitung eines Teils mit fünf unterschiedlich abgewinkelten Flächen erfordert oft mehrere spezielle Vorrichtungen oder komplexe Spannsysteme. Dies erhöht die Konstruktionszeit, Materialkosten und den laufenden Kalibrierungsaufwand.

• Beschleunigter Werkzeugverschleiß:Da die Werkzeugachse im 3+2-Aufbau fixiert ist, müssen Betriebe auf Schaftfräser mit langen Überhängen und verlängerten Auskragungen zurückgreifen, um tiefe Merkmale zu erreichen, ohne zu kollidieren. Diese längeren Werkzeuge neigen stark zu Durchbiegung, Vibration und vorzeitigem Ausfall.

• Qualitätsrisiko durch Bediener:Jedes manuelle Umpositionieren und Vorrichtungsjustieren birgt menschliche Fehler. Die Ausschussrate steigt zwangsläufig, wenn man sich auf manuelle Eingriffe des Bedieners statt auf automatisierte Maschinenkinematik verlässt.

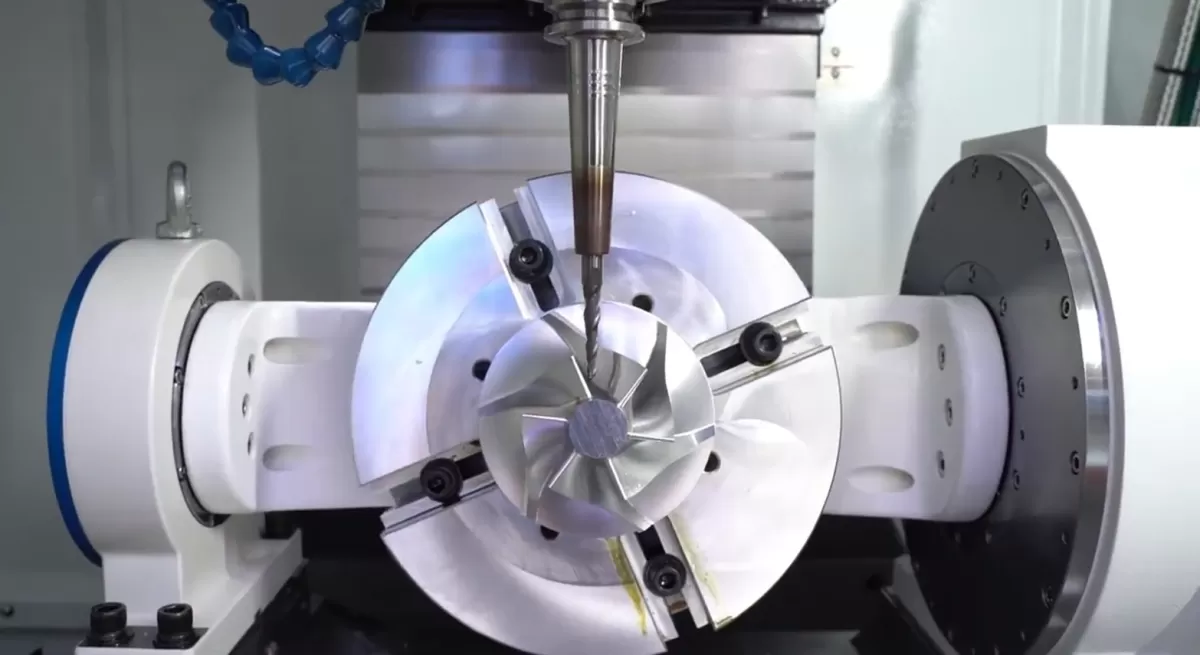

Wie Taikans vollwertige 5-Achs-Technologie die Rechnung neu schreibt:

Die simultanen 5-Achs-Maschinen von Taikan sind darauf ausgelegt, diezu senken und somit Ihre langfristige Kapitalrendite zu maximieren:Gesamtkosten pro Teil

• Span-zu-Span-Wechselzeit von 2 SekundenAusgestattet mit einem schnellen Werkzeugmagazin, das einebietet, läuft die Spindel mit minimaler Unterbrechung. Weil RTCP die dynamischen Koordinatentransformationen automatisch vornimmt, müssen die Bediener das Werkstück nicht exakt auf die Drehachse des Wiegentisches zentrieren. Dies verkürzt die Rüstzeiten von Stunden auf Minuten., Minimierte Stillstandszeiten:

• Durch das dynamische Schwenken des Werkstücks erlaubt die Maschine den Einsatz kürzerer, steifer Werkzeuge. Dies reduziert die Werkzeugdurchbiegung drastisch, verlängert die Standzeit und senkt Ihre monatlichen Verbrauchsmittelkosten.Vereinfachte Werkstückspannung:

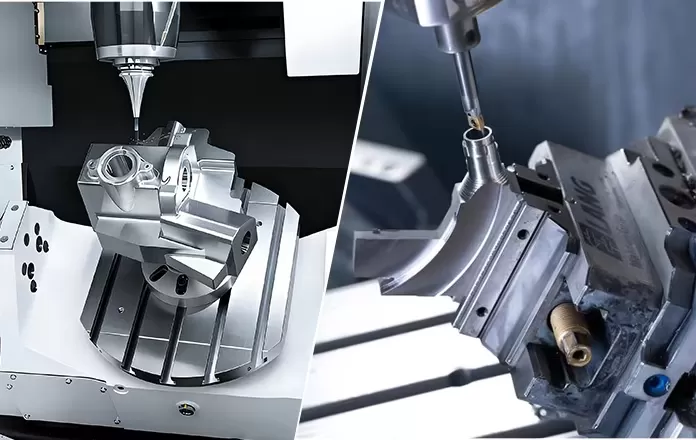

• 4. Der Taikan-Vorteil: Entwickelt für echte ProduktivitätLängere Werkzeugstandzeit:

Bei Taikan Machine setzen wir keine Rundtische einfach auf Standard-3-Achs-Plattformen auf. Unsere simultanen 5-Achs-Bearbeitungszentren sind von Grund auf mit einer integrierten nativen CNC-Architektur konstruiert. Die kinematischen Modelle, Servoregelkreise und RTCP-Algorithmen sind perfekt synchronisiert, um eine einwandfreie Raumkurveninterpolation ohne Ruckeln oder Mikroabweichungen auszuführen.

Als börsennotiertes Unternehmen mit einer robusten globalen Support-Infrastruktur

liefert Taikan produktionstaugliche 5-Achs-Technologie, die auch für kleine und mittlere Unternehmen leicht zugänglich ist – nicht nur für Fertigungsgiganten der ersten Liga.Da sich Bauteildesigns zu dünneren Wandstärken, organischen Strukturen und engeren Toleranzen entwickeln, ist die echte 5-Achs-Synchronisation kein Luxus mehr – sie ist die Grundvoraussetzung, um wettbewerbsfähig zu bleiben. Schauen Sie über den Anschaffungspreis hinaus und bewerten Sie den gesamten Lebenszykluswert. Wenn alle fünf Achsen lebendig und synchron sind, wird Komplexität nicht mehr zur Herausforderung, sondern zu Ihrem unlauteren Vorteil.taikan

5. FAQ

3+2 arretiert die Drehachsen in Position und schneidet nur mit X, Y und Z, wobei die Werkzeugbahn aus segmentierten, statischen Schritten besteht. Die vollwertigen simultanen 5-Achs-Maschinen von Taikan halten alle fünf Achsen während des Schnitts koordiniert und verwenden RTCP, um die Werkzeugspitze für eine kontinuierliche, fließende Bewegung dynamisch zu kompensieren.

Ja – sie bleibt effizient für prismatische Teile, bei denen die Merkmale senkrecht zu einigen abgewinkelten Flächen stehen. Sobald Ihre Geometrie jedoch Freiformflächen oder tiefe Kavitäten umfasst, stößt ein
1) Was ist der grundlegende Unterschied zwischen echter 5-Achs-Simultanbearbeitung und 3+2-Achs-Bearbeitung?

2) Hat die 3+2-Achs-Bearbeitung in einer modernen Werkstatt noch ihre Berechtigung?
3-Achs-Bearbeitungszentrum3-Achs-Bearbeitungszentrumim 3+2-Betrieb an eine kinematische Grenze, die die echte 5-Achs-Simultantechnologie überwinden soll.

3) Was ist RTCP?
RTCP (Rotated Tool Center Point) ist ein Echtzeit-Steueralgorithmus, der die Werkzeugspitzenverschiebung jedes Mal automatisch kompensiert, wenn eine Drehachse bewegt wird. Diese dynamische Korrektur ermöglicht es einer Taikan-5-Achs-Maschine, die volumetrische Genauigkeit im Bereich von ±0,005 mm zu halten – ein Toleranzband, das die statische 3+2-Positionierung über mehrere Winkelspannungen hinweg nicht zuverlässig einhalten kann.

4) Warum erzeugt die vollwertige 5-Achs-Bearbeitung bessere Oberflächengüten bei komplexen Konturen?
3+2 zwingt das CAM-System dazu, eine Freiformfläche mit festwinkeligen Flächenstücken anzunähern, was oft zu bis zu 40% Bahnüberlappung und einer Oberflächenrauheit von etwa Ra 6,3 µm führt. Die vollwertige 5-Achs-Bearbeitung hält das Werkzeug in einem ununterbrochenen Zug senkrecht zur Oberfläche und liefert eine weitaus höhere Oberflächenintegrität, wobei manuelles Verschleifen häufig entfällt.

5) Ist eine vollwertige 5-Achs-Maschine nicht viel teurer? Wie rechtfertige ich die Investition?
Der Anschaffungspreis ist höher, aber 3+2 versteckt erhebliche Kosten in Spezialvorrichtungen, schnellerem Werkzeugverschleiß durch lange Werkzeugauskragungen und wiederholten manuellen Aufspannungen. Durch die Zusammenfassung mehrerer Arbeitsgänge in einer Aufspannung mit kürzeren Span-zu-Span-Zeiten erzielt eine simultane 5-Achs-Maschine von Taikan in der Regel niedrigere Gesamtkosten pro Teil über ihren Lebenszyklus.

6) Welche Anwendungen profitieren am meisten von einer vollwertigen simultanen 5-Achs-Maschine von Taikan?
Jedes Teil, das derzeit mehrere Aufspannungen, Konturmischungen oder den Zugang zu tiefen Kavitäten erfordert – Verdichterräder aus der Luftfahrt, Gehäuse für die Antriebselektronik von Elektrofahrzeugen, medizinische Implantate und Präzisionsformen stehen ganz oben auf der Liste. Wenn die Vorrichtungskomplexität und manuelle Nacharbeit Ihre Marge belasten, haben Sie den Bereich der vollwertigen 5-Achs-Bearbeitung bereits betreten.
