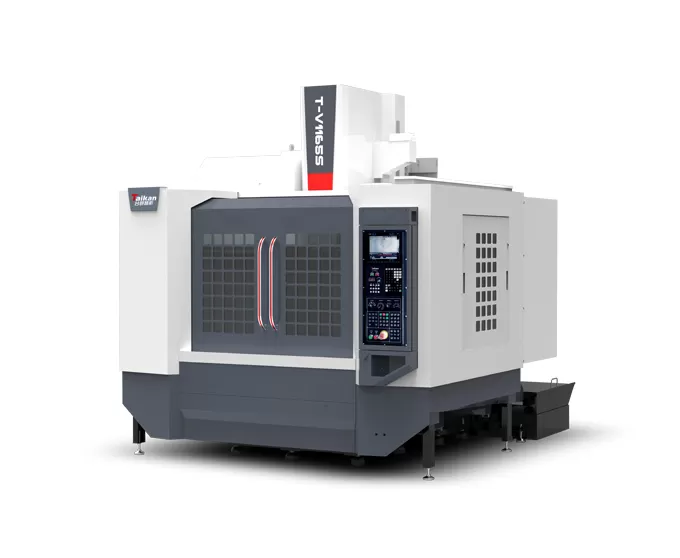

HT-V1165S Hochgeschwindigkeits- und hocheffizientes Vertikalbearbeitungszentrum

Verfahrwege

Tischverfahrweg (X-Achse)

mm

1100

Schlittenverfahrweg (Y-Achse)

mm

650

Spindelstockverfahrweg (Z-Achse)

mm

600

Abstand von Spindelnase zur Tischoberfläche

mm

125～725

Abstand von Spindelmitte zur Ständerführung

mm

707

Arbeitstisch

Tischgröße

mm

1200*600

Max. Belastung (gleichmäßig verteilt)

kg

800

T-Nuten (Anzahl Nuten - Nutbreite * Teilung)

mm

5-18*100

Spindel

Motorleistung (Nennleistung/Kurzzeitleistung)

kW

7.5/11

Motordrehmoment (Nennmoment/Kurzzeitmoment)

N.m

35.8/95.5

Drehzahlbereich

r/min

50~12000 (direktgekoppelt)

Spindeldurchmesser

mm

φ150

Spindelkegel

/

BT40

Zugbolzen-Spezifikationen

/

P40T-I（MAS403）

Geschwindigkeiten

Bereich Schnittvorschubgeschwindigkeit

mm/min

1-10000

Eilganggeschwindigkeit X/Y/Z-Achse

m/min

36/36/36

Genauigkeit

Positioniergenauigkeit (X/Y/Z)

mm

0.01

GB/T18400.4 (Gesamtverfahrweg)

Wiederholgenauigkeit (X/Y/Z)

mm

0.007

Werkzeugmagazin

Werkzeugkapazität

pcs

24

Max. Werkzeuggewicht

kg

7

Max. Werkzeuglänge

mm

250

Max. Werkzeugdurchmesser (voll / angrenzend leer)

mm

Φ75/Φ150

Sonstiges

CNC-Steuerung

/

Mitsubishi M80VB

Druckluftversorgung

Flow

L/min

≥280 (ANR)

Luftdruck

MPa

0.6~0.8

Maschinenkapazität

KVA

25

Kühlmitteltankkapazität

L

300

Maschinenabmessungen

mm

2700*3494*2970

Entsprechend X*Y*Z-Achse

Gewicht (ca.)

Kg

6100
