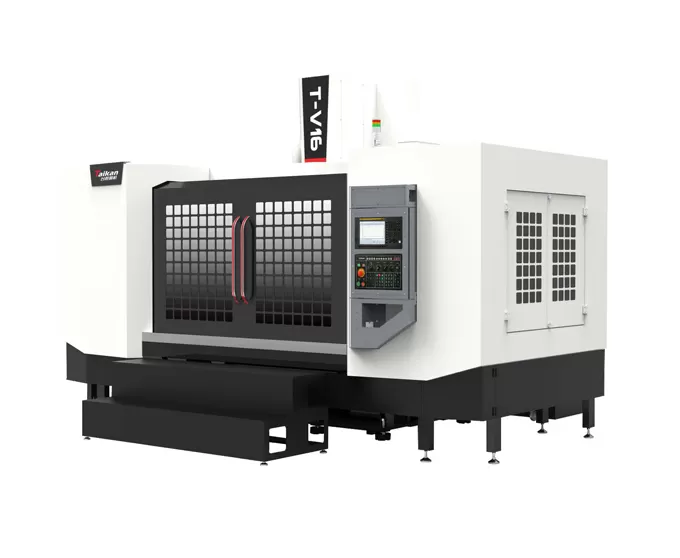

HT-V16 Leichtzerspanungs-Vertikalbearbeitungszentrum

Verfahrweg

Tischverfahrweg (X-Achse)

mm

1600

Schlittenverfahrweg (Y-Achse)

mm

650

Spindelkopfverfahrweg (Z-Achse)

mm

590

Abstand von der Spindelnase zur Tischoberfläche

mm

100-690

Abstand von der Spindelmitte zur Ständerführung

mm

707

Arbeitstisch

Tischgröße

mm

1700*650

Max. Belastung (gleichmäßig verteilt)

kg

800

T-Nut (Anzahl - Nutbreite * Abstand)

mm

5-18*125

Spindel

Motorleistung (Nenn-/Kurzzeitbetrieb)

kW

7.5/11

Motor-Drehmoment (Nenn-/Kurzzeitbetrieb)

N.m

35.8/95.5

Drehzahlbereich

min⁻¹

20-12000

Spindeldurchmesser

mm

Ф150

Spindelaufnahme

/

BT40

Spezifikation der Bolzenverbindung

/

1-15000

Drehzahl

Eilgang-Geschwindigkeitsbereich für Schneidvorschub

mm/min

30/36/36

Eilgang X-/Y-/Z-Achse

m/min

0.015

Genauigkeit

Positioniergenauigkeit (X/Y/Z)

mm

0.008

GB/T18400.4 (Gesamthub)

Wiederholgenauigkeit (X/Y/Z)

mm

0.01

Werkzeugmagazin

Werkzeugkapazität

pcs

0.006

Max. Werkzeuggewicht

kg

24

Max. Werkzeuglänge

mm

7

Max. Werkzeugdurchmesser (voll/angrenzend frei)

mm

250

Sonstige

Z-Achsen-Gewichtsausgleich

Ф75/Ф150

CNC-Steuerung

/

Mitsubishi M80VB

Druckluftversorgung

Flow

L/min

≥280 (ANR)

Druckluftdruck

MPa

0.6-0.8

Anlagenleistung

KVA

25

Kühlmitteleinheit

L

400

Maschinenabmessungen

mm

4000*3900 (inkl. Stufen)*2950

Entsprechend X*Y*Z-Achse

Gewicht (ca.)

Kg

7850
