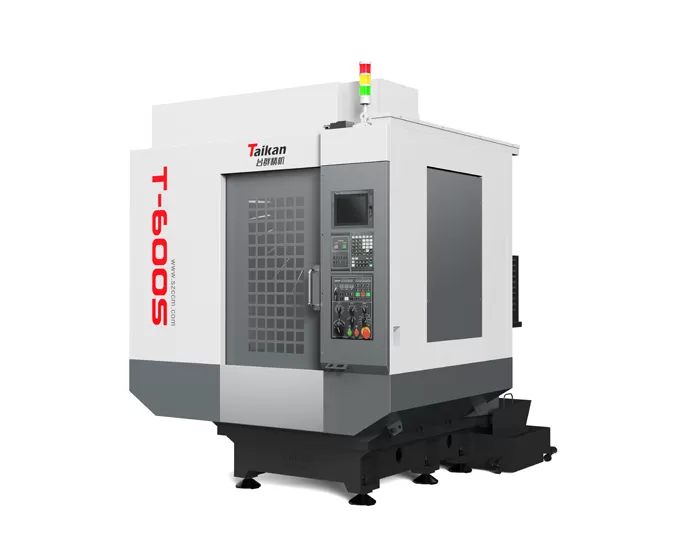

HT-600S Hochgeschwindigkeits- und Hochleistungs-Radnaben-Bearbeitungszentrum

Verfahrwege

Tischverfahrweg (X-Achse)

mm

600

Schlittenverfahrweg (Y-Achse)

mm

400

Spindelkopfverfahrweg (Z-Achse)

mm

320

Abstand Spindelnase zu Tischoberfläche

mm

140-460

Abstand Spindelmitte zur Ständerführung

mm

445

Tisch

Tischgröße

mm

700*400

Max. Tischbelastung

kg

250

T-Nuten (Anzahl Nuten - Nutbreite * Abstand)

mm

3-18*125

Spindel

Motorleistung (Nenn-/Kurzzeit)

kW

3.7/5.5

Motordrehmoment (Nenn-/Kurzzeit)

N.m

14.1/21

Spindelmotordrehzahl

rpm

20-24000

Spindelkegel

/

BT30

Drehzahl

Vorschubgeschwindigkeitsbereich

mm/min

1-15000

X/Y/Z-Achse Eilganggeschwindigkeit

m/min

48/48/48

Genauigkeit

Positioniergenauigkeit (X/Y/Z)

mm

0.006

GB/T 18400.4 (Gesamtverfahrweg)

Wiederholgenauigkeit (X/Y/Z)

mm

0.004

Werkzeugmagazin

Werkzeugkapazität

pcs

21

Max. Werkzeuggewicht

kg

3

Max. Werkzeuglänge

mm

300

Max. Werkzeugdurchmesser (alle Plätze belegt / Nachbarplatz frei)

mm

Ф60/Ф80

Sonstiges

CNC-Steuerung

Mitsubishi M80VA

Druckluftversorgung

Flow

L/min

≥200（ANR）

Druckluftdruck

MPa

0.6-0.8

Anlagenkapazität

kVA

15

Max. Kühlmittelbehältervolumen

L

145

Maschinenabmessungen

mm

1800*2480*2330

Bezogen auf X-, Y-, Z-Achsen

Gewicht (ca.)

kg

2830
