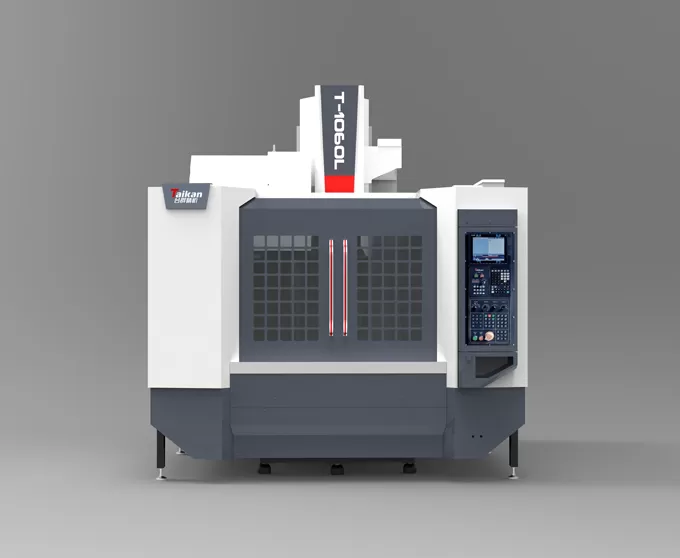

HT-1060L Hochgeschwindigkeits- und hochpräzises Vertikalbearbeitungszentrum

Verfahrwege

Tischverfahrweg (X-Achse)

mm

1050

Schlittenverfahrweg (Y-Achse)

mm

600

Spindelstockverfahrweg (Z-Achse)

mm

570

Abstand Spindelnase bis Tischoberfläche

mm

140～710

Abstand Spindelmitte bis Ständerführung

mm

658

Arbeitstisch

Tischgröße

mm

1200*600

Max. Belastung (gleichmäßige Lastverteilung)

kg

800

T-Nuten (Anzahl Nuten - Nutenbreite * Teilung)

mm

5-18*100

Spindel

Motorleistung (Nennleistung/Kurzzeitleistung)

kW

7.5/11

Motordrehmoment (Nennmoment/Kurzmoment)

N.m

35.8/95.5

Drehzahlbereich

U/min

50~8000 (Riemen)

Spindeldurchmesser

mm

φ150

Spindelaufnahme

/

BT40

Spannzeugspezifikationen

/

P40T-I (MAS403)

Geschwindigkeiten

Eilganggeschwindigkeit Vorschubbereich

mm/min

1-10000

Eilganggeschwindigkeit X/Y/Z-Achse

m/min

36/36/20

Genauigkeit

Positioniergenauigkeit (X/Y/Z)

mm

0.008/0.008/0.01

GB/T18400.4 (Vollhub)

Wiederholgenauigkeit (X/Y/Z)

mm

0.005/0.005/0.008

Werkzeugmagazin

Werkzeugkapazität

pcs

24

Max. Werkzeuggewicht

kg

7

Max. Werkzeuglänge

mm

250

Max. Werkzeugdurchmesser (voll / nebenliegender Platz leer)

mm

Φ75/Φ150

Sonstiges

CNC-System

/

Mitsubishi M80VB

Druckluftquelle

Flow

L/min

≥280 (ANR)

Luftdruck

MPa

0,6~0,8

Anlagenkapazität

KVA

25

Kühlmitteltankinhalt

L

300

Maschinenabmessungen

mm

2700×3494×3146

Entsprechend X*Y*Z-Achse

Gewicht (ca.)

Kg

6700
