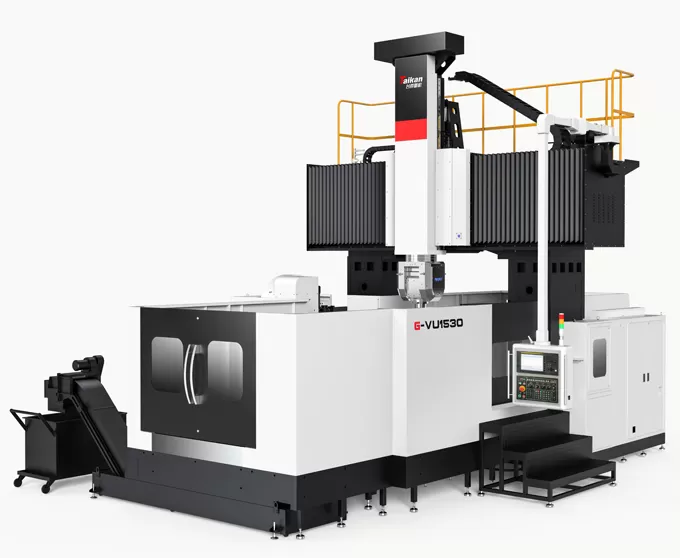

Name: HG-VU1530 5-Achs-Portal-Bearbeitungszentrum
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Charakter is tisch für G-VU1530 5-Achsen-Gantry-Bearbeitungs zentrum

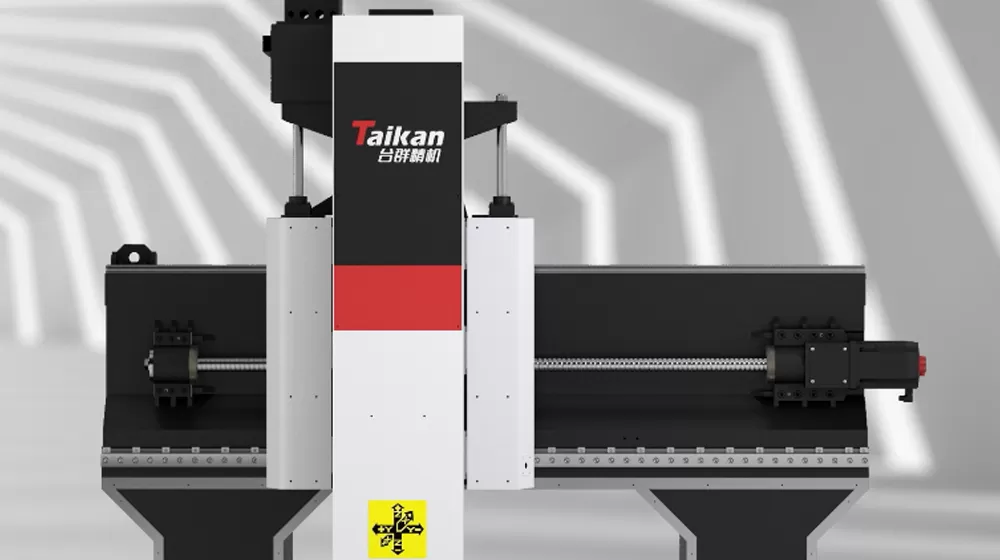

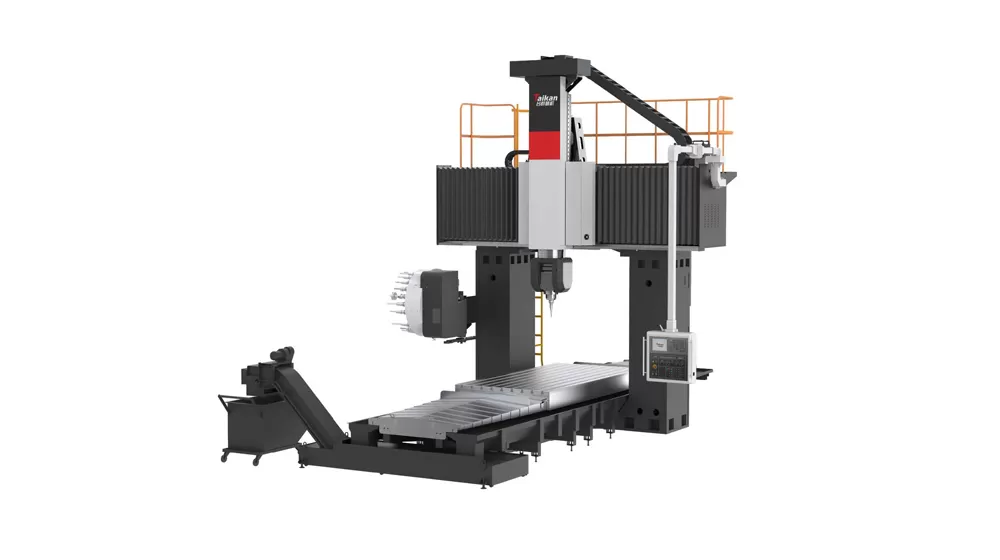

Gantry-Konfiguration

Die Maschine nimmt eine Gantry-Fixed-Struktur mit Tisch bewegungs konfiguration an, die optimale Stabilität für effiziente Schneid vorgänge bietet.

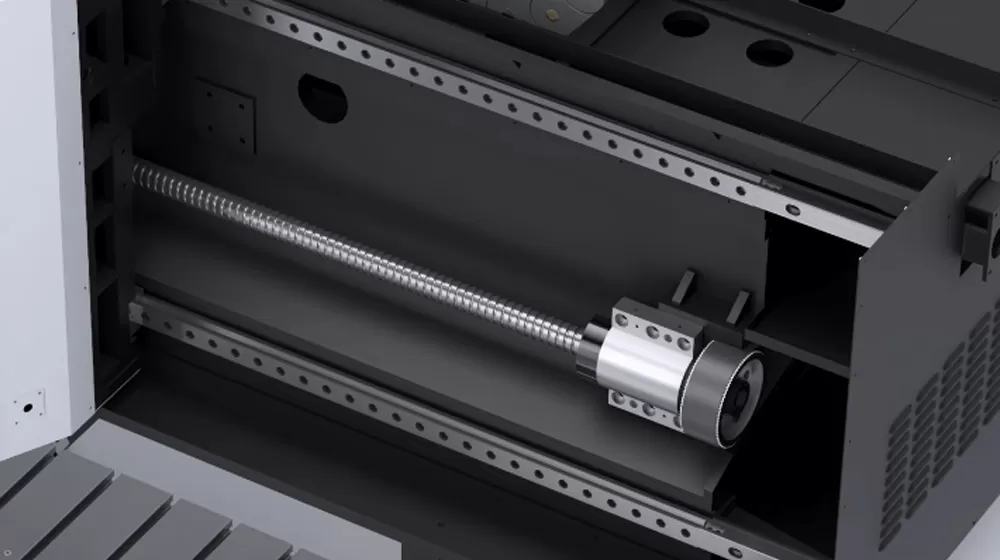

Gestürzten Führungs schienen

Die Strahl führungs schienen sind in einer abgestuften Anordnung angeordnet, wodurch die Spannweite der Führungs schiene erhöht und die Tragfähigkeit verbessert werden, wodurch eine gute Tragfähigkeit und ein stabiles Schneiden während der Bearbeitung sicher gestellt werden.

Stickstoff ausgleich

Die Z-Achse verwendet einen Stickstoff-Ausgleichs zylinder, um das Gewicht des Stößels auszug leichen.

Spindel einheit

Die Spindel einheit verwendet einen Zhongke Ibeg T 70.5 5-Achsen-verknüpften A/C-Doppel-Schwenk fräskopf, mit dem eine 5-Achsen-verknüpfte Bearbeitung komplexer Oberflächen erreicht werden kann.
Mit hochpräzisen Encoder und einem hydraulischen Spann system können die A-und C-Achsen in einem beliebigen Winkel innerhalb ihres Betriebs bereichs (C-Achse ± 360 °, A-Achse ± 110 °) geklemmt werden.
Motorisierte Standard spindel mit 18000 U/min, hochpräzises, schnelles und kontinuierliches Schneiden.

Anwendung des G-VU1530 5-Achsen-Gantry-Bearbeitungs zentrums

Haupt sächlich für die Bearbeitung komplexer Teile, Aluminium und seine Legierungen sowie schwer zu bearbeitende Materialien verwendet. Es ist in der Lage, komplexe räumliche Oberflächen hochpräzise und hoch effizient zu bearbeiten.

Werkstück Beispiel 1

Werkstück Beispiel 2

Werkstück Beispiel 3

Technische Daten des HG-VU1530 5-Achs-Gantry-Bearbeitungszentrums

Item			Unit	HG-VU1530	Bemerkungen
Verfahrwege	Tischverfahrweg (X-Achse)		mm	3200
	Schlittenverfahrweg (Y-Achse)		mm	2700
	Stößelverfahrweg (Z-Achse)		mm	1000
	Abstand Spindelnase zu Tisch		mm	100～1100
	Spindelausladung		mm	329.2
	Effektive Portalbweite		mm	2450
Tisch	Tischabmessungen		mm	1500*3000
	Max. Belastung		Kg	10000
	T-Nut		mm	28
Spindel	Spindelleistung		KW	30
	Max. Drehzahl		r/min	18000
	Drehmomentabgabe		Nm	72 Nm-S1, 85 Nm-S6
	Spindelaufnahme			HSK-A63
	Schwenkwinkel A-Achse			±110°
	Drehbereich C-Achse			±360°
	Max. Geschwindigkeit A-/C-Achse		rpm	60
Geschwindigkeit	Vorschubbereich (Zerspanung)		mm/min	10000/10000/10000
Geschwindigkeit	Eilganggeschwindigkeit (X/Y/Z-Achse)		mm/min	15000/15000/15000
Genauigkeit	Positioniergenauigkeit (mit Linearmaßstab)		mm	0.023/0.021/0.014	Standard Fagor Linearmaßstab
	Wiederholgenauigkeit (mit Linearmaßstab)		mm	0.015/0.013/0.011	Standard Fagor Linearmaßstab
	Positioniergenauigkeit A-Achse			8″ (VD13441)
	Wiederholgenauigkeit A-Achse			4″ (VD13441)
	Positioniergenauigkeit C-Achse			8″ (VD13441)
	Wiederholgenauigkeit C-Achse			4″ (VD13441)
Sonstiges	Z-Achse Gegengewicht			Hydraulisch + Stickstoffausgleich
	CNC-Steuerung			SIEMENS ONE	5-Achs-Simultansteuerung
	Druckluftversorgung	Flow	L/min	500
	Druckluftversorgung	Druck	MPa	0,6~0,8
	Kühlmitteltankkapazität		L	750
	Maschinenabmessungen (L×B×H)		mm	780061006000
	Maschinenverkleidung		set	Komplette umlaufende Blechverkleidung	Keine obere Abdeckung

Die Informationen auf dieser Seite dienen nur als Referenz. Technische Daten und Details können sich aufgrund von Produkt-Upgrades oder Verbesserungen ändern. Für weitere Informationen kontaktieren Sie uns bitte.
