CNC-Maschinendiagnose: 12 Warnsignale, die Sie niemals ignorieren sollten

In der modernen Fertigung wird von CNC-Maschinen erwartet, dass sie gleichbleibende Genauigkeit, hohe Produktivität und unterbrechungsfreien Betrieb bieten. Dennoch treten die meisten größeren Maschinenausfälle nicht ohne Vorwarnung auf. Lange bevor eine Spindel ausfällt, ein Servoalarm erscheint oder eine Maschine unerwartet die Produktion einstellt, gibt es meist subtile Symptome, die darauf hindeuten, dass sich ein Problem anbahnt.

Unglücklicherweise reagieren viele Werkstätten erst nach einem Ausfall. Zu diesem Zeitpunkt können Reparaturkosten, Produktionsverzögerungen und Kapazitätsverluste erheblich werden.

Eine effektive CNC-Maschinendiagnose konzentriert sich darauf, abnormales Maschinenverhalten früh genug zu erkennen, um ungeplante Ausfallzeiten zu verhindern. Unabhängig davon, ob Sie eine kleine Zerspanungswerkstatt oder eine große Produktionsstätte betreiben: Das Verständnis der Warnsignale für Maschinenverschlechterung kann dazu beitragen, die Lebensdauer der Ausrüstung zu verlängern und die allgemeine Fertigungseffizienz zu verbessern.

Für Anlagen, die ein vertikales Bearbeitungszentrum betreiben, spielt die proaktive Diagnose oft eine entscheidende Rolle bei der Aufrechterhaltung stabiler Produktionspläne und der Reduzierung der Wartungskosten.

Warum CNC-Maschinendiagnose wichtig ist

Moderne CNC-Maschinen sind hochintegrierte Systeme, bestehend aus Spindeln, Servoantrieben, Kugelumlaufspindeln, Führungsbahnen, Schmiersystemen, Werkzeugwechslern und Maschinensteuerungen. Ein Problem in einer dieser Komponenten kann letztendlich die Bearbeitungsqualität oder die Maschinenzuverlässigkeit beeinträchtigen.

In vielen Produktionsumgebungen, insbesondere solchen, die eineinsetzen, kann sich ein einzelnes Komponentenproblem schnell zu einer instabilen Bearbeitungsleistung ausweiten, wenn es nicht früh erkannt wird.vertikales Fräszentrum

Das Ziel der Diagnose ist nicht einfach, Ausfälle zu identifizieren – es geht darum, sich entwickelnde Probleme zu erkennen, bevor sie zu Ausfällen werden.

Ein effektives Diagnoseprogramm kann Herstellern helfen:

• Ungeplante Ausfallzeiten zu reduzieren

• Die Bearbeitungsgenauigkeit zu verbessern

• Die Wartungskosten zu senken

• Die Lebensdauer von Spindel und Komponenten zu verlängern

• Die Produktionsplanung zu verbessern

• Die Gesamtanlageneffektivität (OEE) zu steigern

Je früher ein Problem erkannt wird, desto kostengünstiger ist es in der Regel zu beheben.

Kritische Warnsignale bei CNC-Maschinen, die sofortige Aufmerksamkeit erfordern

Diese Warnsignale deuten oft auf sich entwickelnde mechanische oder elektrische Ausfälle hin, die bei Nichtbeachtung direkt zu Maschinenstillstand führen können.

1. Übermäßige Spindelvibration

Spindelvibration ist oft einer der frühesten Indikatoren dafür, dass eine CNC-Maschine ein ernsthaftes mechanisches Problem entwickelt.

Bediener bemerken Vibrationen häufig durch nachlassende Oberflächengüte, ungewöhnliche Maschinengeräusche oder beschleunigten Werkzeugverschleiß. Obwohl geringfügige Vibrationen anfangs harmlos erscheinen mögen, kann ein längerer Betrieb zusätzliche Belastungen auf Spindellager und rotierende Komponenten ausüben.

Häufige Ursachen sind:

• Lagerverschleiß

• Werkzeugunwucht

• Unsachgemäßer Sitz des Werkzeughalters

• Spindelfluchtfehler

Die Überwachung von Vibrationstrends im Zeitverlauf ist oft wertvoller als die Reaktion auf einen einzelnen abnormalen Messwert. Ein allmählicher Anstieg der Vibration deutet in der Regel auf ein sich entwickelndes Problem hin, das untersucht werden sollte, bevor größere Spindelschäden auftreten.

2. Anhaltende Spindelüberhitzung

Alle Spindeln erzeugen im Betrieb Wärme, insbesondere bei hohen Drehzahlen. Abnormale Temperaturanstiege sollten jedoch niemals ignoriert werden.

Übermäßige Spindeltemperaturen deuten oft auf Probleme im Lagersystem, im Schmierkreislauf oder im Kühlmechanismus hin. Wenn die Spindeltemperaturen weiterhin über die normalen Betriebsbereiche hinaus ansteigen, kann sich der Komponentenverschleiß schnell beschleunigen.

Bediener sollten achten auf:

• Ungewöhnlich heiße Spindelgehäuse

• Häufige Temperaturalarme

• Erhöhte Vibration in Verbindung mit Hitze

• Reduzierte Bearbeitungsstabilität

Die frühzeitige Behebung von Überhitzung kann teure Spindelüberholungen und längere Ausfallzeiten verhindern.

3. Häufige Servoalarme

Servoalarme gehören zu den häufigsten Indikatoren für sich entwickelnde Maschinensteuerungsprobleme.

Während gelegentliche Alarme auf vorübergehende Betriebsbedingungen zurückzuführen sein können, weisen wiederkehrende Alarme oft auf zugrunde liegende Probleme im Bewegungssteuerungssystem hin.

Mögliche Ursachen sind:

• Motorüberlastung

• Encoderfehler

• Antriebsausfälle

• Übermäßiger mechanischer Widerstand

Wiederholtes Zurücksetzen von Alarmen ohne Identifizierung der Grundursache kann dazu führen, dass sich das Problem verschlimmert und schließlich zum Maschinenstillstand führt.

4. Drift der Positioniergenauigkeit

Eine Maschine, die allmählich an Positioniergenauigkeit verliert, kann wochenlang weiterarbeiten, bevor das Problem offensichtlich wird.

Viele Hersteller entdecken Positionierprobleme erst, wenn die Werkstückabmessungen in Richtung der Toleranzgrenzen driften oder Qualitätsprüfungen Unstimmigkeiten aufdecken.

Typische Ursachen sind:

• Verschleiß der Kugelumlaufspindel

• Encoder-Ungenauigkeiten

• Wärmeausdehnung

• Probleme bei der Servoeinstellung

Da die Positioniergenauigkeit direkten Einfluss auf die Produktqualität hat, verdienen selbst kleine Abweichungen eine sofortige Untersuchung.

Leistungsprobleme von CNC-Maschinen, die die Bearbeitungsqualität beeinträchtigen

Diese Warnsignale führen möglicherweise nicht sofort zu einem Produktionsstopp, können jedoch die Teilequalität und die Fertigungseffizienz erheblich beeinträchtigen.

5. Schneller Werkzeugverschleiß

Unerwartete Verkürzungen der Werkzeugstandzeit deuten oft eher auf maschinenbezogene als auf werkzeugbezogene Probleme hin. Wenn Werkzeuge deutlich schneller als erwartet verschleißen, kann die Ursache in Maschinenvibration, Spindelrundlauf, Steifigkeitsproblemen oder ungeeigneten Schnittbedingungen liegen. Die Überwachung des Werkzeugverbrauchs kann wertvolle Einblicke in den Maschinenzustand liefern und helfen, sich entwickelnde mechanische Probleme zu erkennen, bevor sie schwerwiegend werden.

6. Schlechte Oberflächengüte

Die Qualität der Oberflächengüte dient als wertvoller Indikator für den allgemeinen Maschinenzustand.

Eine Maschine, die durchgängig glatte Oberflächen erzeugt, aber plötzlich Rattermarken, raue Oberflächen oder ungleichmäßige Texturen produziert, kann unter mechanischer Instabilität leiden.

Mögliche Ursachen sind:

• Spindelvibration

• Probleme mit dem Werkzeughalter

• Verschleiß der Führungsbahnen

• Strukturelle Lockerheit

Veränderungen der Oberflächengüte treten oft auf, bevor sich deutlichere mechanische Symptome entwickeln.

7. Wiederholgenauigkeitsprobleme

Die Wiederholgenauigkeit misst die Fähigkeit einer Maschine, unter gleichen Bedingungen wiederholt identische Ergebnisse zu erzielen.

Wenn identische Bearbeitungsprogramme unterschiedliche Ergebnisse liefern, kann sich die Wiederholgenauigkeit der Maschine verschlechtern.

Häufige Ursachen sind:

• Mechanischer Verschleiß

• Thermische Instabilität

• Servo-Unstimmigkeiten

• Entwicklung von Umkehrspiel

Probleme mit der Wiederholgenauigkeit können allmählich die Produktkonsistenz verringern und die Qualitätskontrollkosten erhöhen.

Wartungsprobleme, die im Laufe der Zeit eskalieren

Diese Probleme beginnen oft als geringfügige Wartungsbedenken, können sich jedoch zu großen Zuverlässigkeitsproblemen entwickeln, wenn sie vernachlässigt werden.

8. Fehlfunktionen des automatischen Werkzeugwechslers (AWC)

Der automatische Werkzeugwechsler ist für die Aufrechterhaltung der Produktionseffizienz unerlässlich. Langsame Werkzeugwechsel, verpasste Werkzeugwechsel oder intermittierende Werkzeugpositionsfehler können auf sich entwickelnde mechanische oder sensorbezogene Probleme hinweisen.

Das Ignorieren früher AWC-Probleme kann zu unerwarteten Produktionsunterbrechungen und kostspieligen Fehlersucheinsätzen führen.

9. Probleme mit dem Kühlmittelsystem

Kühlmittelsysteme spielen eine entscheidende Rolle bei der Temperaturkontrolle, Schmierung und Späneabfuhr.

Reduzierte Kühlmittelleistung kann zu Folgendem führen:

• Schlechte Oberflächengüte

• Erhöhter Werkzeugverschleiß

• Thermische Verformung

• Späneansammlung

Routinemäßige Inspektionen von Pumpen, Filtern, Düsen und der Kühlmittelqualität können viele Bearbeitungsprobleme verhindern, bevor sie die Produktion beeinträchtigen.

10. Verschleiß der Kugelumlaufspindel

Kugelumlaufspindeln sind dafür verantwortlich, Drehbewegungen in präzise lineare Bewegungen umzuwandeln. Mit zunehmendem Verschleiß wird die Maschinenpositionierung weniger konsistent und es kann sich Umkehrspiel entwickeln.

Häufige Warnsignale sind:

• Inkonsistente Abmessungen

• Unregelmäßigkeiten in der Achsbewegung

• Erhöhtes Umkehrspiel

• Reduzierte Positioniergenauigkeit

Regelmäßige Inspektionen helfen, Verschleiß zu erkennen, bevor die Bearbeitungsgenauigkeit beeinträchtigt wird.

11. Verschlechterung der Führungsbahnen

Führungsbahnen bieten die für die Präzisionsbearbeitung erforderliche Stabilität und Steifigkeit. Im Laufe der Zeit können Verunreinigungen, unzureichende Schmierung oder übermäßige Belastung den Verschleiß beschleunigen.

Bei Verschlechterung der Führungsbahnen können Hersteller Folgendes feststellen:

• Reduzierte Steifigkeit

• Erhöhte Vibration

• Geringere Bearbeitungsgenauigkeit

• Probleme mit der Oberflächengüte

Ein ordnungsgemäßes Schmiermanagement bleibt eine der effektivsten Methoden, um die Lebensdauer der Führungsbahnen zu verlängern.

12. Unregelmäßigkeiten im Schmiersystem

Viele schwerwiegende Ausfälle von CNC-Maschinen lassen sich auf unzureichende Schmierung zurückführen. Wenn Schmiersysteme keine ordnungsgemäße Ölverteilung gewährleisten, sind kritische Komponenten einem beschleunigten Verschleiß und erhöhter Reibung ausgesetzt.

Warnsignale umfassen oft:

• Abnormale Maschinengeräusche

• Erhöhte Betriebstemperaturen

• Erhöhter Komponentenverschleiß

• Schmieralarme

Routinemäßige Schmierinspektionen gehören zu den einfachsten und kosteneffektivsten verfügbaren vorbeugenden Wartungspraktiken.

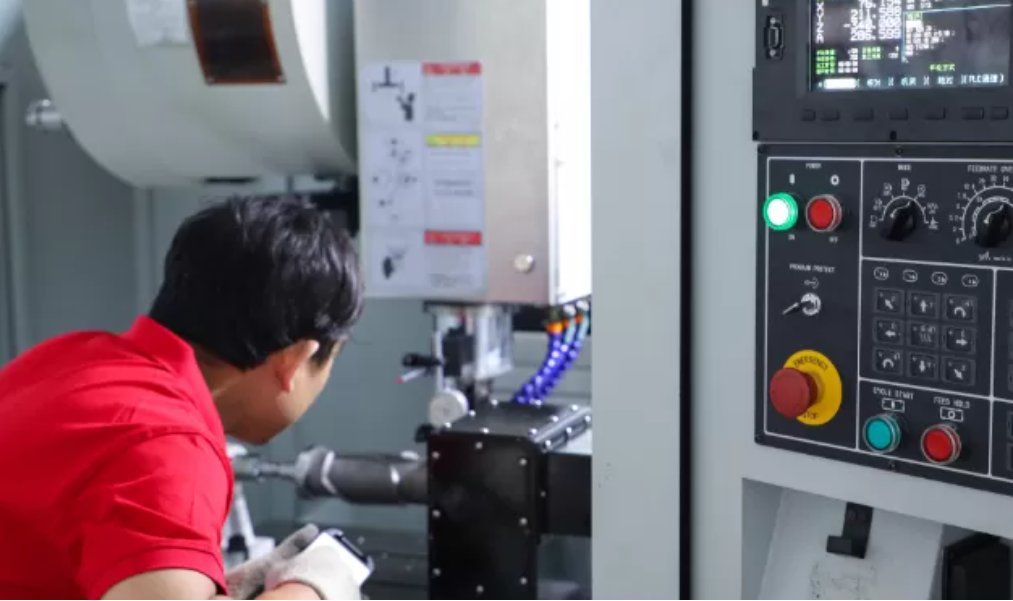

Checkliste zur Zustandsinspektion von CNC-Maschinen

Ein strukturiertes Inspektionsprogramm hilft Wartungsteams, sich entwickelnde Probleme zu erkennen, bevor sie die Produktion beeinträchtigen.

Anlagen, die einbetreiben, profitieren oft erheblich von strukturierten Inspektionsprogrammen, da diese Maschinen häufig mit hohen Spindeldrehzahlen und anspruchsvollen Produktionszyklen laufen.Bohr- und Fräszentrum

Vorbeugende Wartung vs. reaktive Wartung

Viele Hersteller verlassen sich immer noch auf korrektive Wartung und reparieren Maschinen erst nach Ausfällen. Obwohl dieser Ansatz zunächst kosteneffektiv erscheinen mag, führt er langfristig oft zu höheren Kosten.

Die erfolgreichsten Hersteller kombinieren Routineinspektionen, Zustandsüberwachung und vorausschauende Wartungsstrategien, um unerwartete Ausfälle zu reduzieren.

Wie moderne CNC-Maschinen fortschrittliche Diagnosen unterstützen

Da sich die Fertigung in Richtung intelligenter Fabrikumgebungen bewegt, werden Maschinendiagnosen zunehmend ausgefeilter.

Moderne CNC-Plattformen umfassen nun Funktionen wie:

• Echtzeit-Spindelüberwachung

• Servolastanalyse

• Thermische Kompensation

• Werkzeuglebensdauermanagement

• Ferndiagnosefunktionen

• Vorausschauende Wartungsfunktionen

Diese Technologien ermöglichen es Herstellern, sich entwickelnde Probleme früher zu erkennen und Wartungsentscheidungen auf der Grundlage tatsächlicher Maschinenzustände anstelle fester Wartungsintervalle zu treffen.

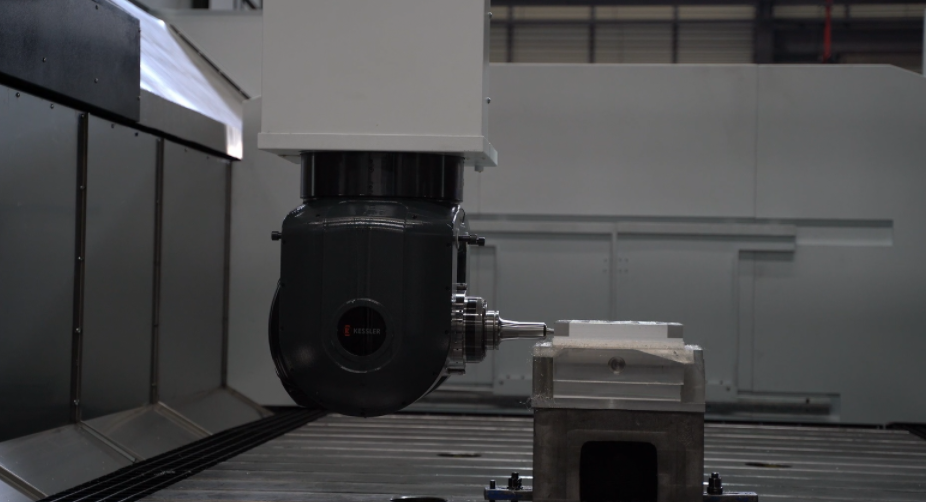

Für größere Produktionsumgebungen integrieren fortschrittliche Portalbearbeitungszentrum-Systeme zunehmend intelligente Überwachungstechnologien, die die Maschinenverfügbarkeit und Betriebszuverlässigkeit verbessern.

Häufig gestellte Fragen

Was ist CNC-Maschinendiagnose?

CNC-Maschinendiagnose bezeichnet den Prozess der Überwachung und Analyse der Maschinenleistung, um sich entwickelnde mechanische, elektrische oder steuerungstechnische Probleme zu identifizieren, bevor sie zu einem Anlagenausfall führen.

Welches CNC-Maschinenproblem sollte zuerst behoben werden?

Probleme mit Spindelvibration, Überhitzung, Positioniergenauigkeit und wiederkehrenden Servoalarmen sollten im Allgemeinen die höchste Priorität erhalten, da sie schnell zu größeren Ausfallzeiten oder teuren Reparaturen führen können.

Wie oft sollten CNC-Maschinen inspiziert werden?

Grundlegende Betriebsprüfungen sollten täglich durchgeführt werden, während umfassendere Inspektionen je nach Maschinennutzung monatlich, vierteljährlich und jährlich erfolgen sollten.

Kann vorausschauende Wartung Ausfallzeiten von CNC-Maschinen reduzieren?

Ja. Vorausschauende Wartungsprogramme helfen Herstellern, sich entwickelnde Probleme zu erkennen, bevor Ausfälle auftreten, wodurch unerwartete Ausfallzeiten reduziert und die Wartungseffizienz verbessert werden.

Welches sind die häufigsten CNC-Maschinenkomponenten, die gewartet werden müssen?

Spindellager, Kugelumlaufspindeln, Servosysteme, Schmiersysteme, Führungsbahnen, Kühlmittelsysteme und automatische Werkzeugwechsler gehören zu den am häufigsten gewarteten Komponenten.

Fazit

Die meisten Ausfälle von CNC-Maschinen treten nicht plötzlich auf. Sie entwickeln sich allmählich durch Warnsignale, die Bediener und Wartungsteams lange vor einem größeren Ausfall erkennen können.

Durch die Überwachung von Spindelvibration, Überhitzung, Positioniergenauigkeit, Servoalarmen, Werkzeugverschleiß, Kühlmittelleistung, Schmierbedingungen und anderen kritischen Indikatoren können Hersteller Ausfallzeiten erheblich reduzieren und die Anlagenzuverlässigkeit verbessern.

Da sich vorausschauende Wartung und intelligente Fertigung weiterentwickeln, wird eine effektive CNC-Maschinendiagnose eine der wertvollsten Strategien bleiben, um die Maschinenleistung zu maximieren, die Lebensdauer der Ausrüstung zu verlängern und die Produktionskapazität zu schützen.
