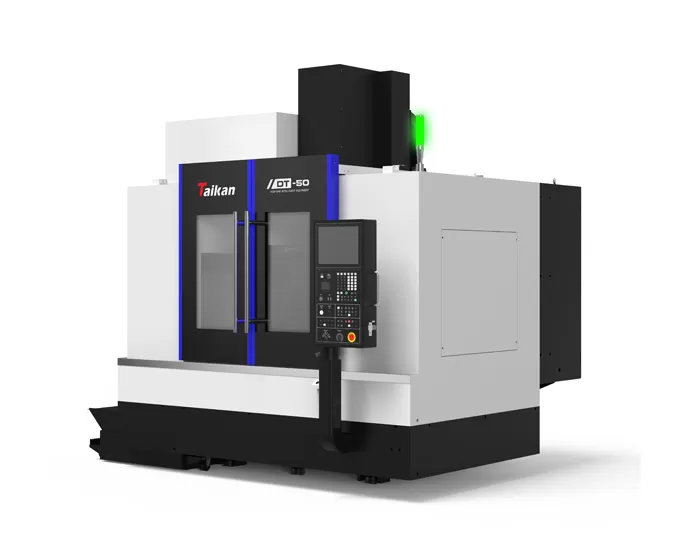

Taikan CNC: HDT50 Hochpräzisions-Vertikalbearbeitungszentrum

Charakter is tisch für DT50 Hochpräzisions-Vertikal bearbeitungs zentrum

Volle Reise unterstützung struktur

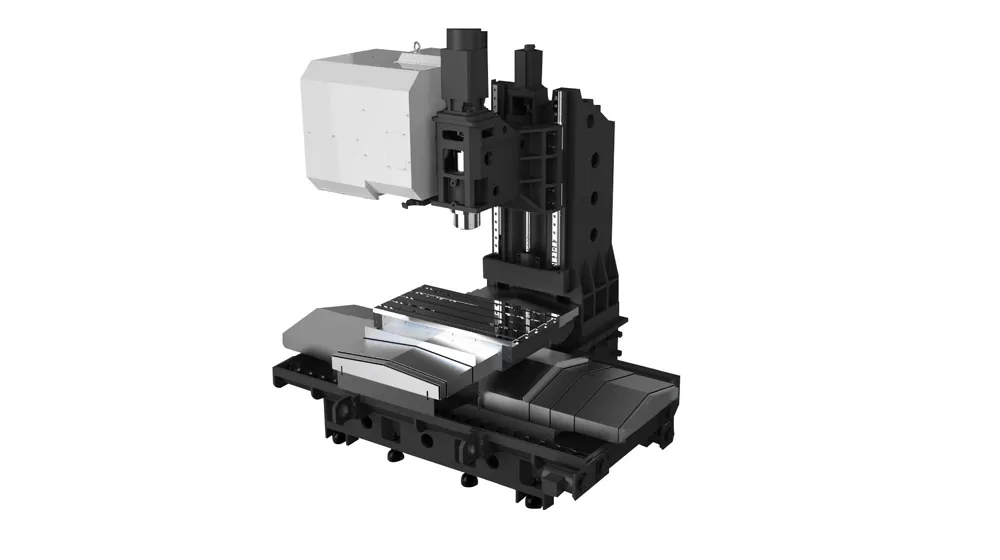

Die Maschine verfügt über ein T-förmiges Bett, wobei sich der Sattel auf der X-Achse nach links und rechts und der Tisch auf der Y-Achse vorwärts und rückwärts bewegt. Die volle Reise unterstützung des Tisches und des Sattels beseitigt den seitlichen Überhang traditioneller vertikaler Bearbeitungs zentren vom Typ C und gewähr leistet so eine bessere dynamische Leistung und Schnitts tabilität.

Hohle Kühl kugel schraube

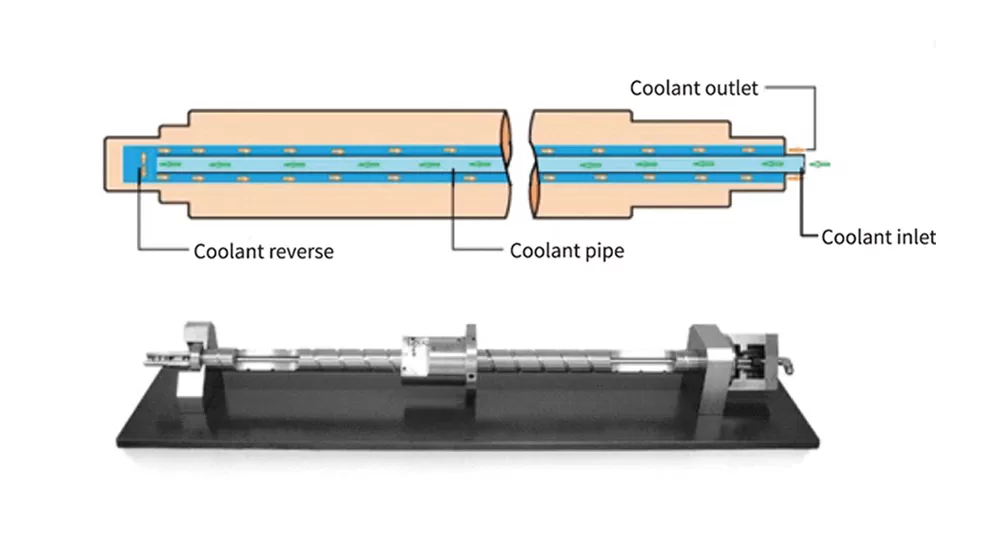

Die Präzisions kugel schraube mit großem Durchmesser verfügt über ein Hohl kühlsystem und ein Vorspannung design, um die thermische Verformung zu verringern, die Bearbeitungs präzision zu verbessern und die Lebensdauer der Schraube zu verlängern.

Präzisions-Hochgeschwindigkeits-Spindel einheit

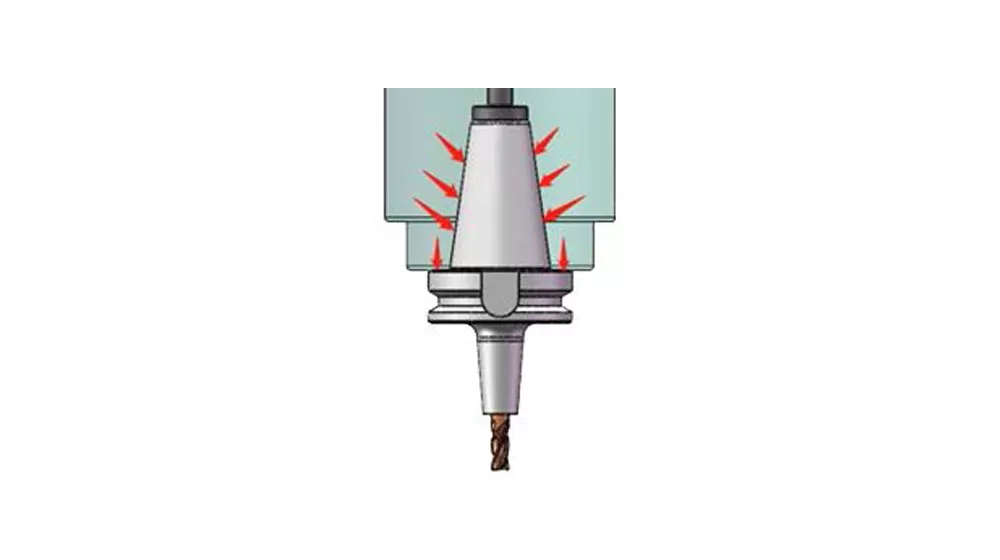

Die Spindel verwendet ein BBT40-12000r/min-Direkt antriebs system mit einem Kühlsystem, um die thermische Verformung zu verringern, die Genauigkeit zu verbessern und die Lager lebensdauer zu verlängern. Das vordere Ende der Spindel verfügt über eine Labyrinth dichtung und einen Luft vorhang, um das Eindringen von Kühlmittel in die Lager zu verhindern und eine langfristige Stabilität zu gewährleisten.

Voll geschlossenes Werkzeug magazin

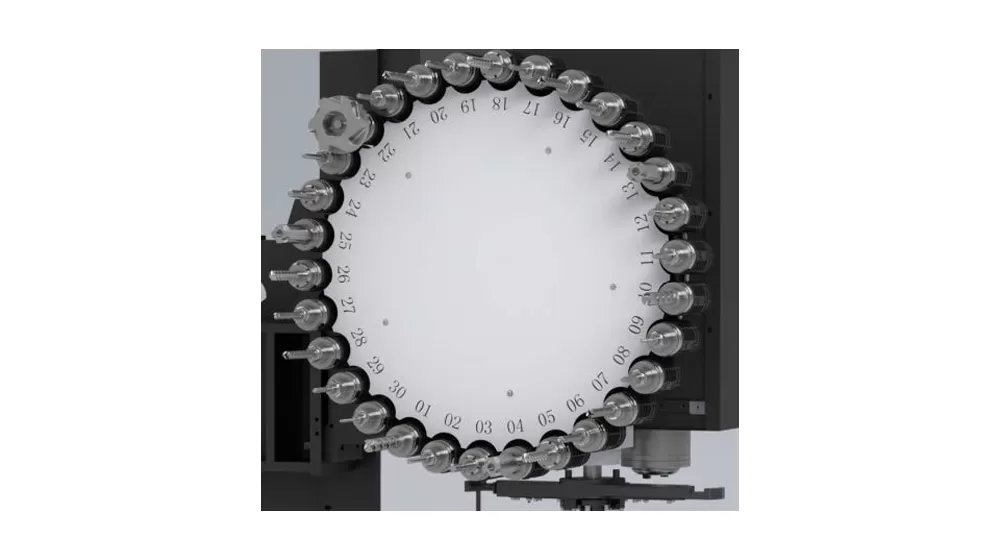

Das vollständig geschlossene Werkzeug magazin schützt die Werkzeuge vor Verunreinigungen und hält sie sauber. Das servo getriebene ATC-System verbessert die Geschwindigkeit, Genauigkeit und Stabilität des Werkzeug wechsels und steigert die Bearbeitungs effizienz.

Präzisions-Hochgeschwindigkeits-Spindel einheit

Anwendung des hochpräzisen vertikalen Bearbeitungs zentrums DT50

Die Werkzeug maschine eignet sich für die vielseitige Kleinserien bearbeitung komplexer Teile wie mittelgroße und kleine kasten förmige Komponenten, Platten, Scheiben, Ventile, Gehäuse, und Formen. Es ist weit verbreitet in Branchen wie Präzisions teilen, 5G-Produkten, Hardware, Automobil teilen und medizinischen Geräten.

Vertikale Bearbeitungs zentrum Lieferanten

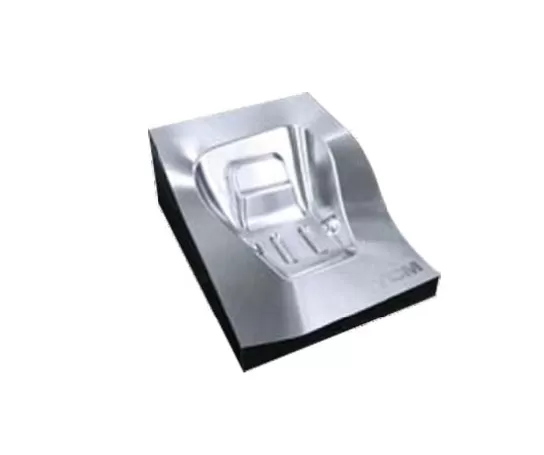

Werkstück Beispiel 1

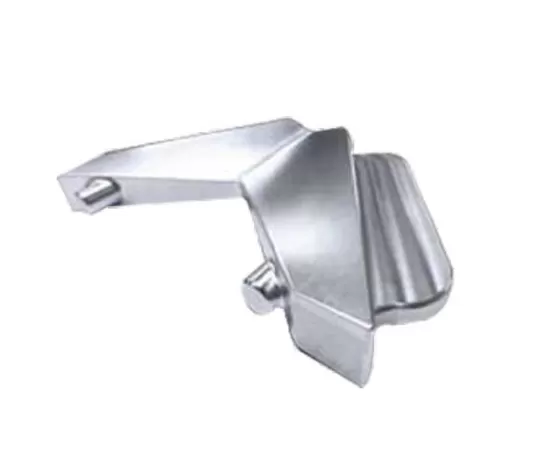

Werkstück Beispiel 2

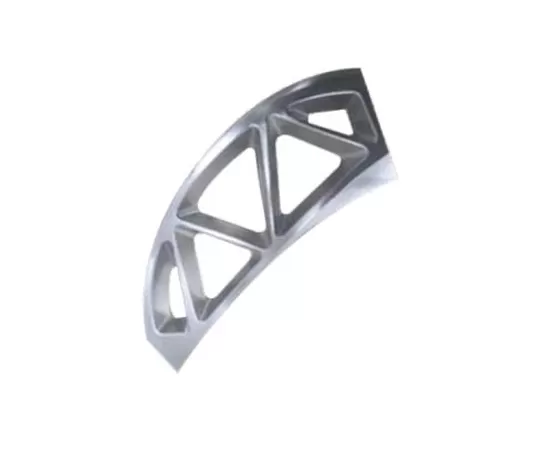

Werkstück Beispiel 3

Werkstück Beispiel 4

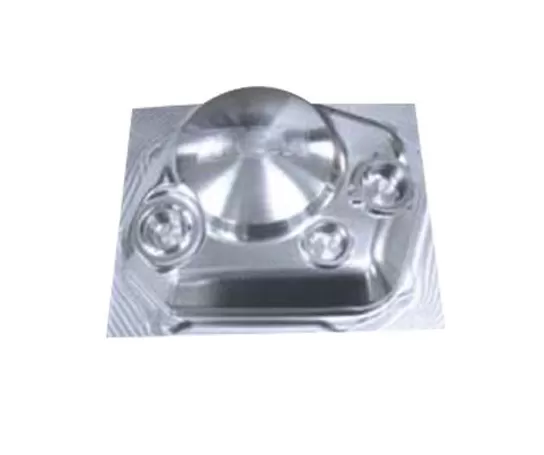

Werkstück Beispiel 5

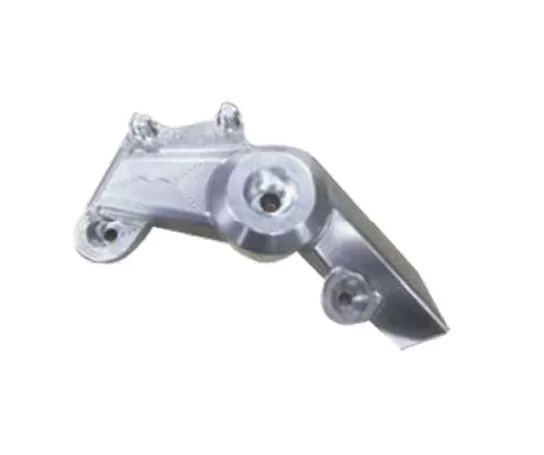

Werkstück Beispiel 6

Technische Daten des HDT50 Hochpräzisions-Vertikal-Bearbeitungszentrums

Name			Unit	HDT50	Anmerkungen
Verfahrwege	Tischverfahrweg (X-Achse)		mm	850
	Schlittenverfahrweg (Y-Achse)		mm	500
	Spindelstockverfahrweg (Z-Achse)		mm	500
	Abstand Spindelnase zur Tischoberfläche		mm	150-650
	Abstand Spindelmitte zur Ständerführungsfläche		mm	/
Tisch	Tischgröße		mm	1100*450
	Tischbelastung		kg	600
	T-NUTEN (Anzahl-Breite*Teilung)		mm	3-18*125
Spindel	Motorleistung (S1/S6)		kW	11/18.5
	Motordrehmoment (S1/S6) (Nenn-/Kurzzeitbetrieb)		N.m	52.5/118
	Drehzahl		U/min	50–12000 (direkt)
	Spindeldurchmesser		mm	Ф150
	Spindelkegel		/	BBT40
Antriebe	Motorleistung X/Y/Z		kW	3.0/3.0/3.0
Geschwindigkeit	Eilganggeschwindigkeit X/Y/Z-Achse		m/min	48/48/48
Genauigkeit	Positionsgenauigkeit (X/Y/Z)		mm	0.006/0.006/0.006	VDI 3441
Genauigkeit	Wiederholgenauigkeit (X/Y/Z)		mm	0.004/0.004/0.004	VDI 3441
Werkzeugmagazin	Werkzeugkapazität		T	30
	Max. Gewicht		kg	8
	Max. Länge		mm	350
	Max. zulässiges Drehmoment		Nm	≤10.19
	Max. Durchmesser (voll/benachbart)		mm	Ф80/Ф150
Sonstiges	CNC-Steuerung		/	FANUC 0i MF PLUS
	Druckluftanschluss	Flow	L/min	≥280 (ANR)
	Druckluftanschluss	Luftdruck	MPa	0.6-0.8
	Anschlussleistung		KVA	25
	Maschinenabmessungen		mm	302829142935	Abmessungen entsprechend XYZ-Achse
	Maschinengewicht (ca.)		kg	5600

Die Angaben auf dieser Seite dienen nur zu Referenzzwecken. Technische Daten und Details können sich aufgrund von Produktverbesserungen oder -aktualisierungen ändern. Für weitere Informationen kontaktieren Sie uns bitte.
