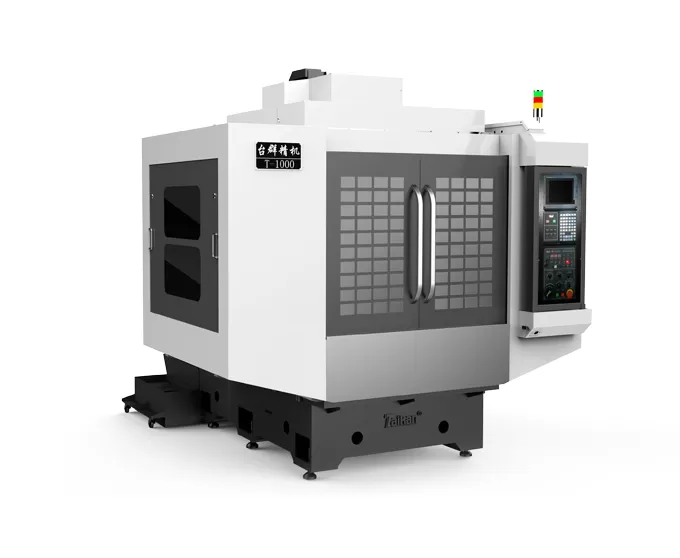

Taikan CNC: HT-1000 Hochgeschwindigkeits- und Hochpräzisions-Bohr- und Fräsbearbeitungszentrum

Charakter is tisch für T-1000 Hoch geschwindigkeit-und Hochpräzisions-Bohr-und Fräs bearbeitungs zentrum

Basis struktur

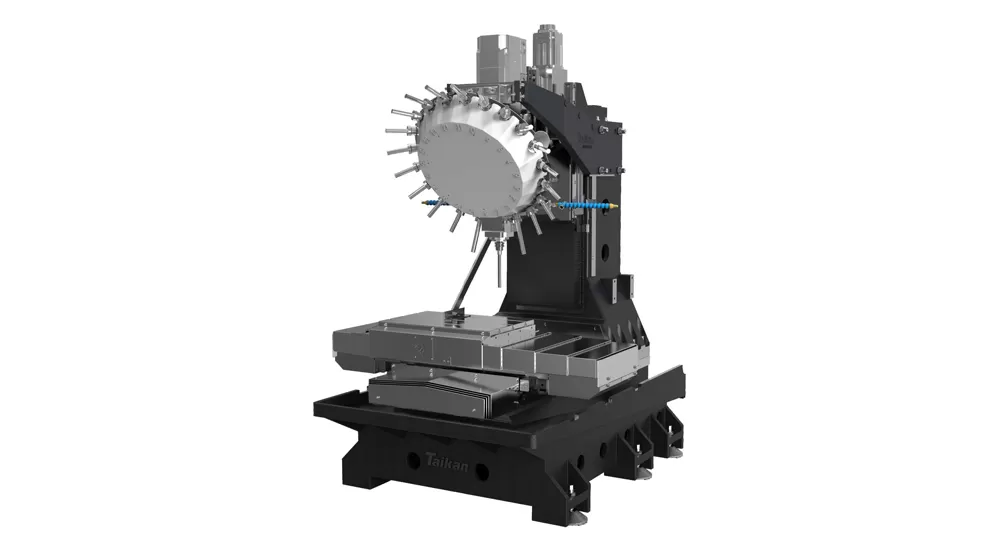

Die Grunds truktur ist mit digitaler Analyse und Präzisions technik ausgestattet und verfügt über eine übergroße Spannweite mit Sechs-Punkte-Unterstützung, wodurch die Steifigkeit und Vibrations beständigkeit der Maschine effektiv verbessert wird. Gewährleistung einer hohen Stabilität und Genauigkeit während des Bearbeitungs prozesses.

X, Y, Z Achsen

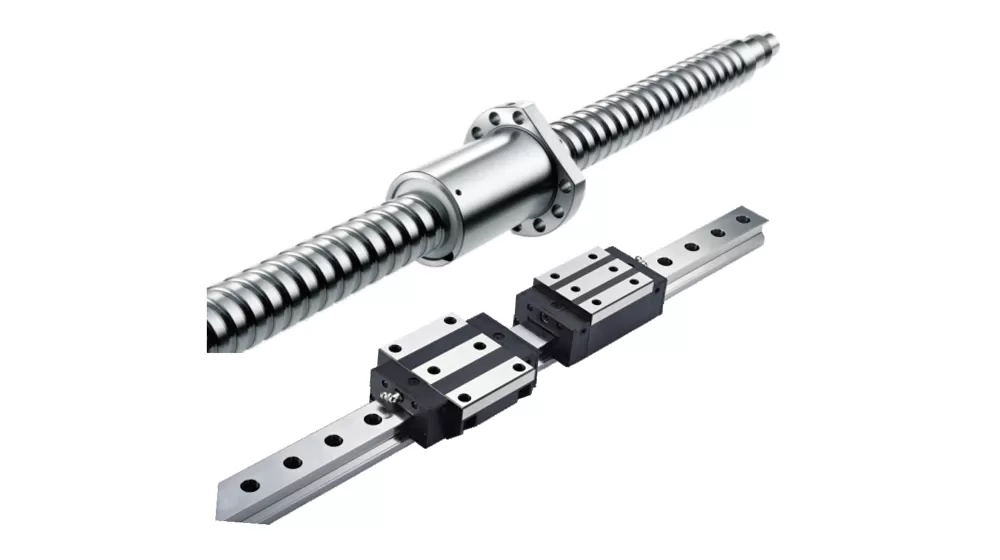

Alle drei Achsen sind mit Präzisions kugel schrauben ausgestattet, und die Führungs schienen verwenden hochpräzise Linear führungen, um einen reibungslosen Betrieb und eine präzise Position ierung für hervorragende Bearbeitungs genauigkeit und Zuverlässigkeit zu gewährleisten.

Direkt antriebs spindel

Die Spindel verfügt über ein Direktantrieb-Getriebes ystem, das Fehler beim Hoch geschwindigkeit abheben reduziert und eine hervorragende Leistung bei hoher Ausgangs leistung bei der Hoch geschwindigkeit bearbeitung gewähr leistet.
Die Hoch geschwindigkeit spindel reagiert schnell und ist mit Keramik kugellagern ausgestattet, was die Lebensdauer der Spindel erheblich verlängert.
Die Präzisions spindel ist Standard mit einer Höchst geschwindigkeit von bis zu 24.000 U/min und erfüllt die Anforderungen der Hoch präzisions-und Hoch geschwindigkeit bearbeitung.

Hochgeschwindigkeits-Servo-Werkzeug wechsler

Das optimierte PLC-Werkzeug wechslers ystem bietet einen schnellen und stabilen Werkzeug wechsel prozess, wodurch die Werkzeug wechsel zeit und die Nicht bearbeitungs zeit erheblich reduziert werden, wodurch die Gesamt bearbeitungs effizienz verbessert wird.
Die Z-Achse wurde optimiert, um die Steifigkeit zu verbessern und die Beschleunigung erheblich zu verbessern, die Leerlauf zeit zu verkürzen und die Bearbeitungs effizienz und die Reaktions fähigkeit der Maschine weiter zu erhöhen.

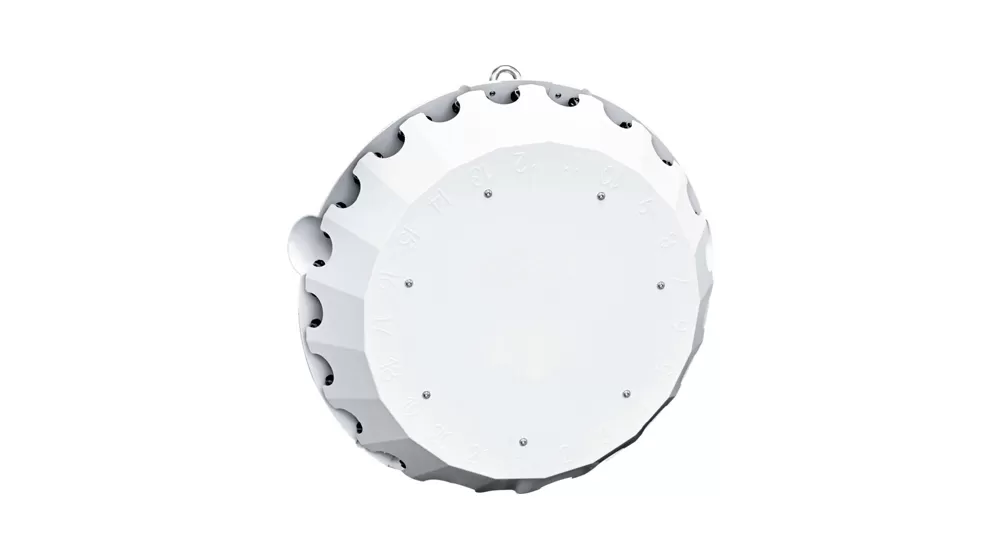

Hochgeschwindigkeits-Servo-Werkzeug wechsler

Anwendung von T-1000 Hoch geschwindigkeit-und Hochpräzisions-Bohr-und Fräs bearbeitungs zentrum

Weit verbreitet in der 3C-Industrie, Automobil teile, kleine Formen verarbeitung, medizinische Geräte und andere Industrien für die Bearbeitung von kleinen Platten teilen, scheiben förmigen Teilen und Gehäusen.

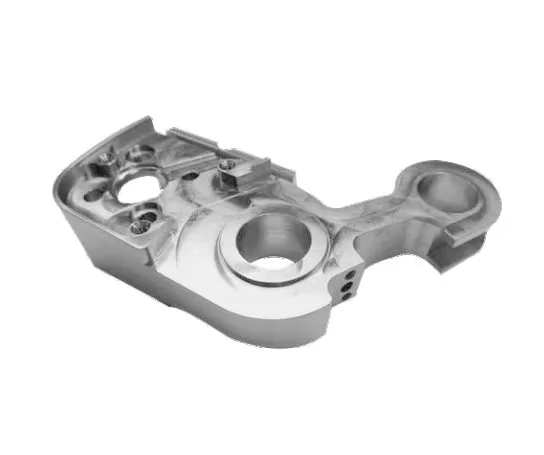

Werkstück Beispiel 1

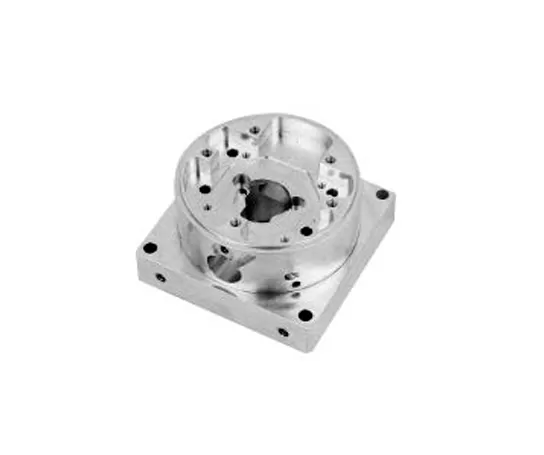

Werkstück Beispiel 2

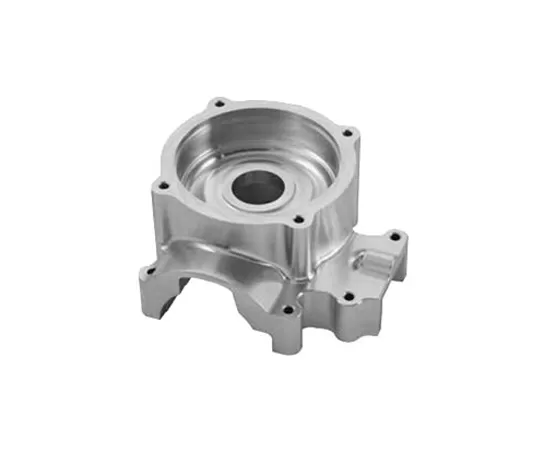

Werkstück Beispiel 3

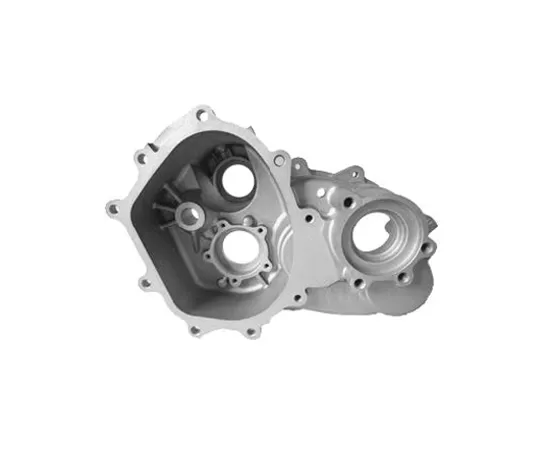

Werkstück Beispiel 4

Technische Daten des HT-1000 Hochgeschwindigkeits- und Hochpräzisions-Bohr- und Fräsbearbeitungszentrums

Item			Unit	HT-1000	Bemerkungen
Verfahrwege	Tischverfahrweg (X-Achse)		mm	1100
	Schlittenverfahrweg (Y-Achse)		mm	650
	Spindelstockverfahrweg (Z-Achse)		mm	410(21T)
	Abstand von der Spindelnase zur Tischoberfläche		mm	155-565
	Abstand von der Spindelmitte zur Ständerführungsfläche		mm	727
Tisch	Tischgröße		mm	1200*600
	Max. Belastung		kg	600
	T-Nut (Anzahl der Nuten - Nutbreite * Abstand)		mm	5-18*100
Spindel	Motorleistung (Nennleistung/Kurzzeitleistung)		kW	3.7/5.5
	Motordrehmoment (Nenn-/Kurzzeit)		N.m	14.1/21.0
	Spindelmotordrehzahl		rpm	20-20000
	Spindelkegel		/	BT30
Drehzahl	Vorschubgeschwindigkeitsbereich		mm/min	1-15000
Drehzahl	Eilganggeschwindigkeit X/Y/Z-Achse		m/min	36/36/36
Genauigkeit	Positioniergenauigkeit (X/Y/Z)		mm	0.01	GB/T 18400.4 (Gesamtverfahrweg)
Genauigkeit	Wiederholgenauigkeit (X/Y/Z)		mm	0.006	GB/T 18400.4 (Gesamtverfahrweg)
Werkzeugmagazin	Werkzeugmagazinkapazität		pcs	21
	Max. Werkzeuggewicht		kg	3
	Max. Werkzeuglänge		mm	200
	Max. Werkzeugdurchmesser (vollbesetzt / benachbarter Platz leer)		mm	Ф60/Ф80
Sonstiges	CNC-System		/	Mitsubishi M80VB
	Druckluftanschluss	Flow	L/min	≥200 (ANR)
	Druckluftanschluss	Luftdruck	MPa	0.6-0.8
	Anschlussleistung		kVA	15
	Max. Kühlmittelbehälterkapazität		L	300
	Maschinenabmessungen		mm	270034202710	Abmessungen (X × Y × Z)
	Gewicht (ca.)		kg	5500

Die Angaben auf dieser Seite dienen nur als Referenz. Technische Daten und Details können sich aufgrund von Produkt-Upgrades oder Verbesserungen ändern. Für weitere Informationen kontaktieren Sie uns bitte.
