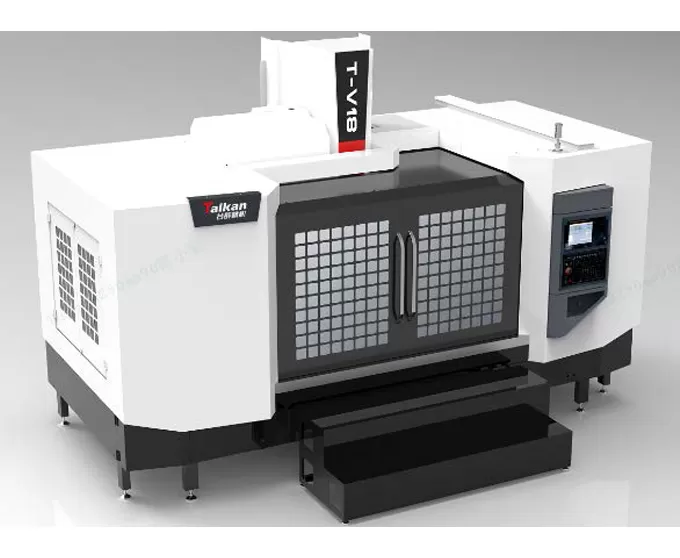

HT-V18 Vertikales Bearbeitungszentrum für leichte Zerspanung

Verfahrwege

Tischverfahrweg (X-Achse)

mm

1800

Schlittenverfahrweg (Y-Achse)

mm

650

Spindelstockverfahrweg (Z-Achse)

mm

590

Abstand Spindelnase zur Tischoberfläche

mm

100-690

Abstand Spindelmitte zur Ständerführung

mm

707

Tisch

Tischabmessungen

mm

1900*650

Max. Traglast (gleichmäßige Lastverteilung)

kg

800

T-Nuten (Anzahl Nuten - Nutbreite * Abstand)

mm

5-18*125

Spindel

Motorleistung (Nennleistung/Kurzzeitleistung)

kW

7.5/11

Motordrehmoment (Nennmoment/Kurzzeitmoment)

N.m

35.8/95.5

Drehzahlbereich

U/min

20-12000

Spindeldurchmesser

mm

Ф150

Spindelkegel

/

BT40

Zugbolzen-Spezifikationen

/

1-15000

Geschwindigkeiten

Schnittvorschubgeschwindigkeitsbereich

mm/min

30/36/36

Eilganggeschwindigkeit X/Y/Z

m/min

0.015

Genauigkeit

Positioniergenauigkeit (X/Y/Z)

mm

0.008

GB/T18400.4 (Gesamtverfahrweg)

Wiederholgenauigkeit (X/Y/Z)

mm

0.01

Werkzeugmagazin

Werkzeugplätze

pcs

0.006

Max. Werkzeuggewicht

kg

24

Max. Werkzeuglänge

mm

7

Max. Werkzeugdurchmesser (voll / angrenzend leer)

mm

250

Sonstiges

Z-Achsen-Gegengewicht

Ф75/Ф150

CNC-Steuerung

/

Mitsubishi M80VB

Druckluftversorgung

Flow

l/min

≥280 (ANR)

Luftdruck

MPa

0.6-0.8

Elektrische Anschlussleistung

KVA

25

Kühlmitteltankkapazität

l

400

Maschinenabmessungen

mm

4400*3900 (einschl. Stufen)*2950

entspricht X*Y*Z-Achse

Gewicht (ca.)

Kg

8160
