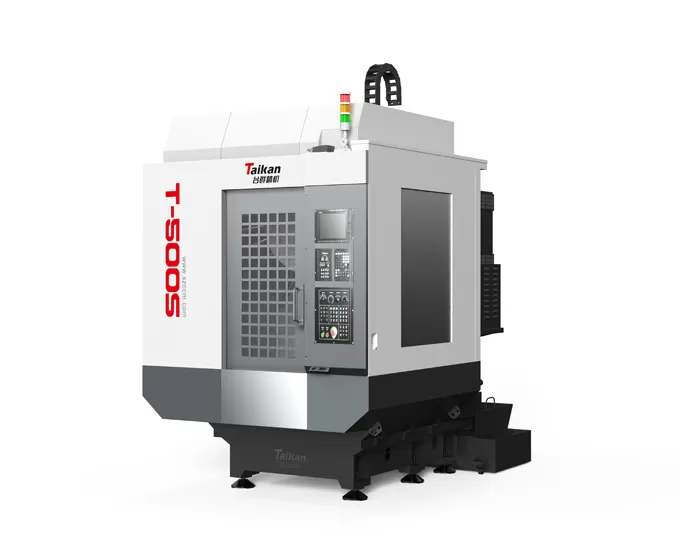

Taikan CNC: HT-500S Hochgeschwindigkeits- und hocheffizientes Radnaben-Bearbeitungszentrum

Charakter is tisch für T-500S Hochgeschwindigkeits-und Hoch effizienz-Radnaben-Bearbeitungs zentrum

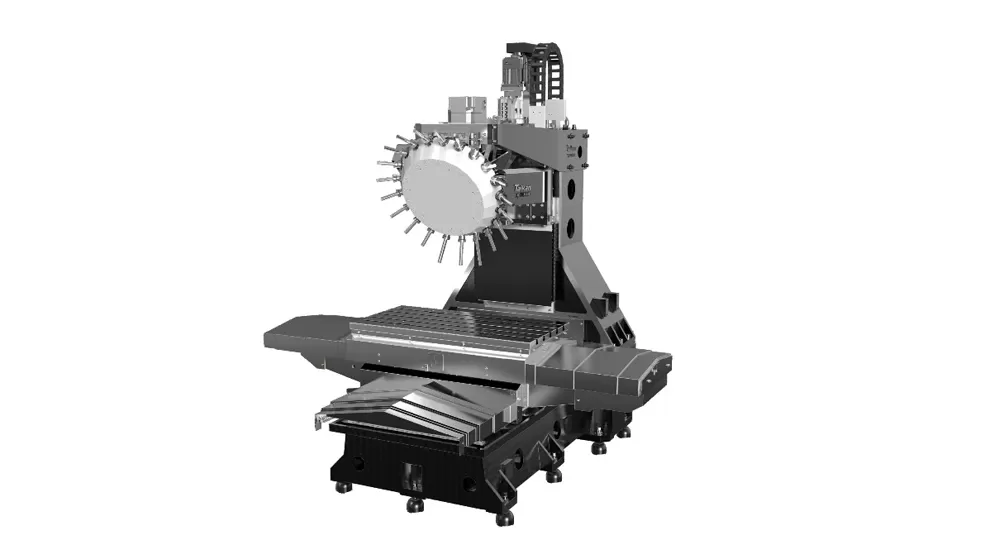

Basis struktur

Die Grunds truktur ist mit digitaler Analyse und Präzisions technik ausgestattet und verfügt über eine übergroße Spannweite mit Sechs-Punkte-Unterstützung, wodurch die Steifigkeit und Vibrations beständigkeit der Maschine effektiv verbessert wird. Gewährleistung einer hohen Stabilität und Genauigkeit während des Bearbeitungs prozesses.

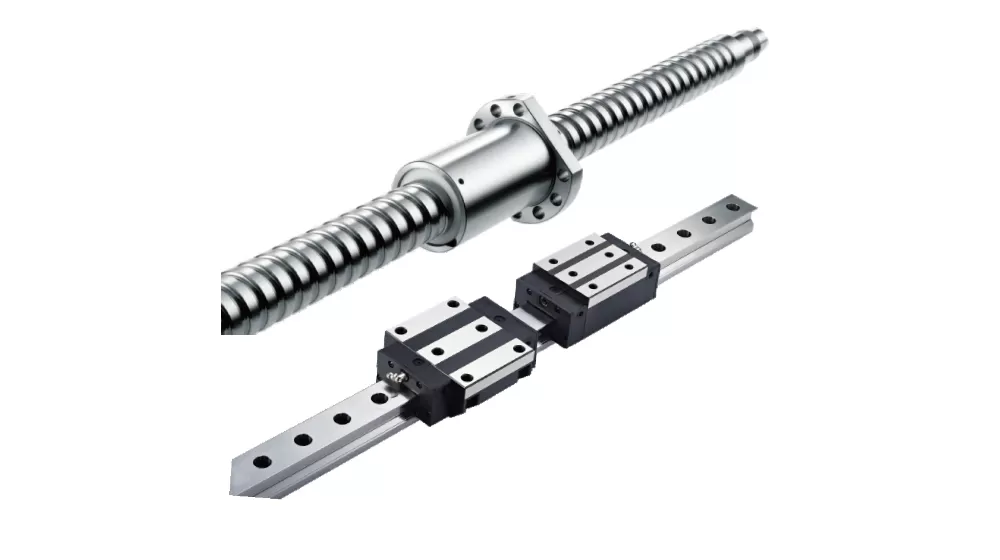

X, Y, Z Achsen

Alle drei Achsen sind mit Präzisions kugel schrauben ausgestattet, und die Führungs schienen verwenden hochpräzise Linear führungen, um einen reibungslosen Betrieb und eine präzise Position ierung für hervorragende Bearbeitungs genauigkeit und Zuverlässigkeit zu gewährleisten.

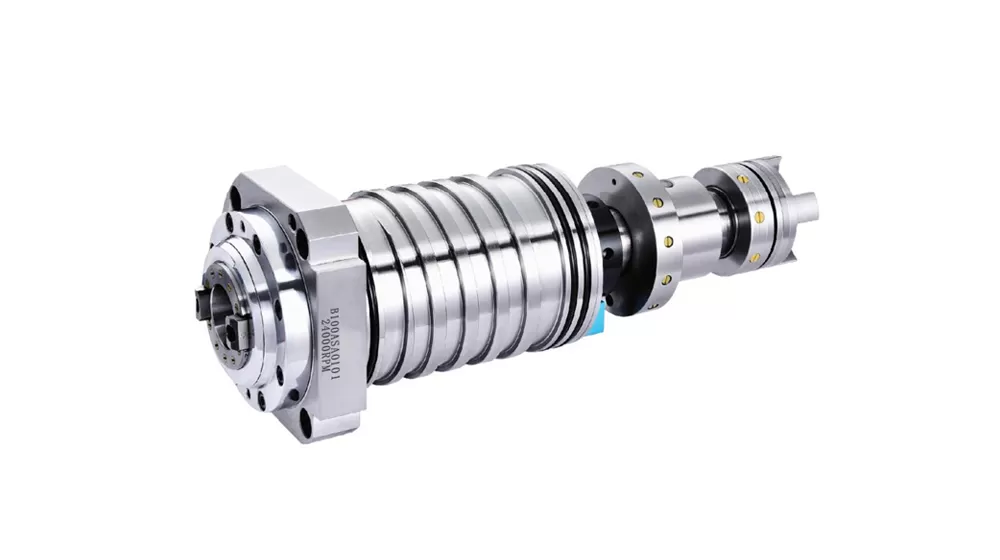

Direkt antriebs spindel

Die Spindel verfügt über ein Direktantrieb-Getriebes ystem, das Fehler beim Hoch geschwindigkeit abheben reduziert und eine hervorragende Leistung bei hoher Ausgangs leistung bei der Hoch geschwindigkeit bearbeitung gewähr leistet.
Die Hoch geschwindigkeit spindel reagiert schnell und ist mit Keramik kugellagern ausgestattet, was die Lebensdauer der Spindel erheblich verlängert.
Die Präzisions spindel ist Standard mit einer Höchst geschwindigkeit von bis zu 20.000 U/min und erfüllt die Anforderungen der Hoch präzisions-und Hoch geschwindigkeit bearbeitung.

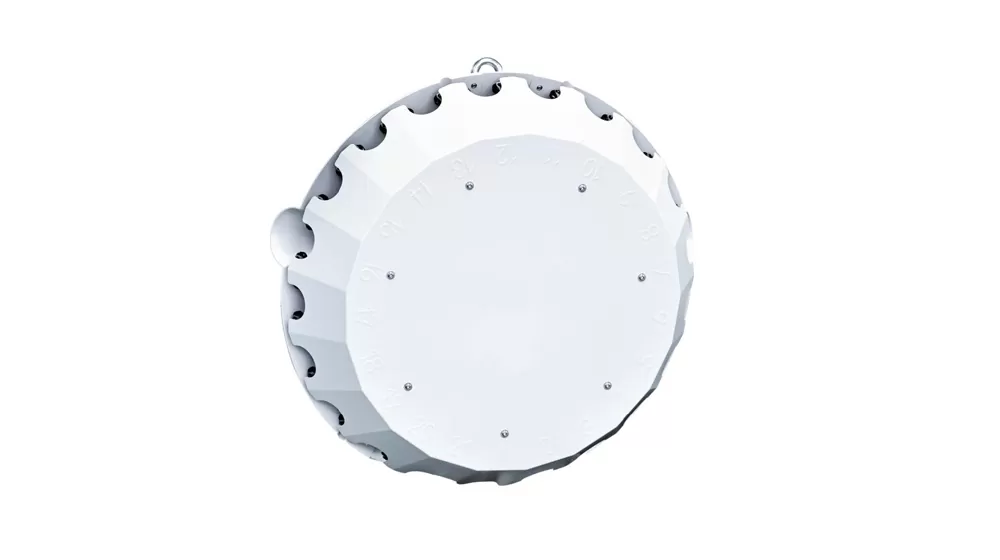

Hochgeschwindigkeits-Servo-Werkzeug wechsler

Das optimierte PLC-Werkzeug wechslers ystem bietet einen schnellen und stabilen Werkzeug wechsel prozess, wodurch die Werkzeug wechsel zeit und die Nicht bearbeitungs zeit erheblich reduziert werden, wodurch die Gesamt bearbeitungs effizienz verbessert wird.

Die Z-Achse wurde optimiert, um die Steifigkeit zu verbessern und die Beschleunigung erheblich zu verbessern, die Leerlauf zeit zu verkürzen und die Bearbeitungs effizienz und die Reaktions fähigkeit der Maschine weiter zu erhöhen.

Hochgeschwindigkeits-Servo-Werkzeug wechsler

Anwendung des T-500S Hoch geschwindigkeit-und Hoch effizienz-Radnaben bearbeitungs zentrums

Die Werkzeug maschine eignet sich für die vielseitige Kleinserien bearbeitung komplexer Teile wie mittelgroße und kleine kasten förmige Komponenten, Platten, Scheiben, Ventile, Gehäuse, und Formen. Es ist weit verbreitet in Branchen wie Präzisions teilen, 5G-Produkten, Hardware, Automobil teilen und medizinischen Geräten.

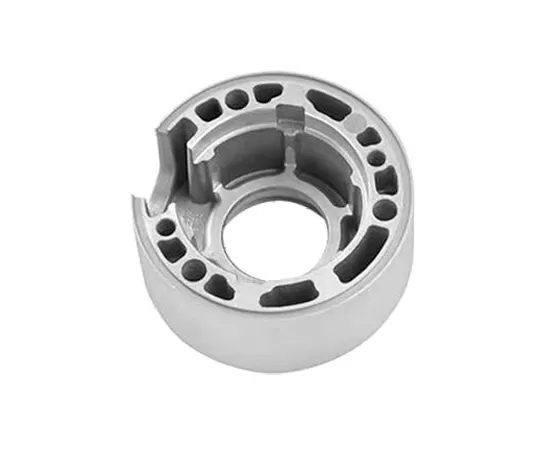

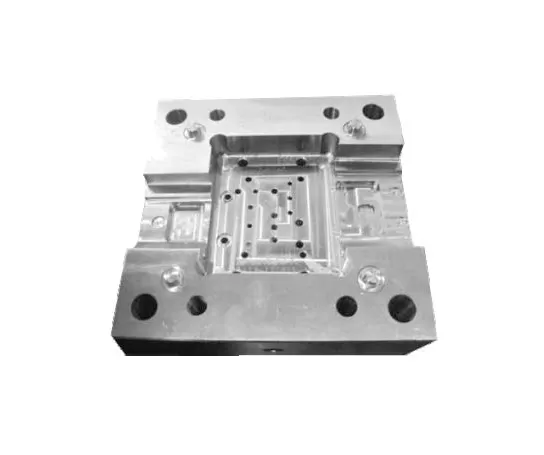

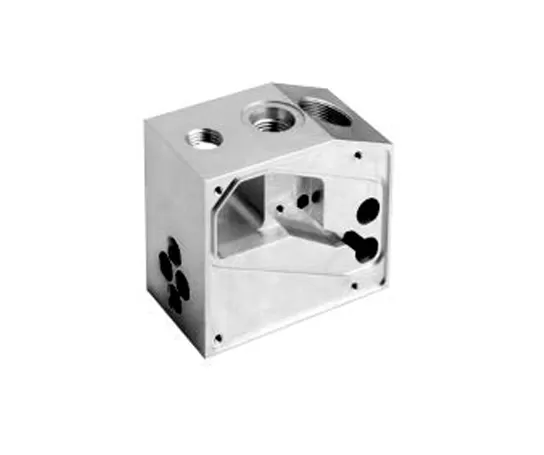

Werkstück Beispiel 1

Werkstück Beispiel 2

Werkstück Beispiel 3

Werkstück Beispiel 4

Technische Daten des HT-500S Hochgeschwindigkeits- und Hocheffizienz-Radnabenbearbeitungszentrums

Item			Unit	HT-500S	Bemerkungen
Verfahrwege	Tischverfahrweg (X-Achse)		mm	500
	Schlittenverfahrweg (Y-Achse)		mm	400
	Spindelstockverfahrweg (Z-Achse)		mm	320
	Abstand von der Spindelnase zur Tischoberfläche		mm	180-500
	Abstand von Spindelmitte zur Ständerführungsbahn		mm	445
Tisch	Tischgröße		mm	620*400
	Max. Belastung		kg	250
	T-Nut (Anzahl der Nuten - Nutbreite * Teilung)		mm	3-14*120
Spindel	Motorleistung (Nennleistung/Kurzzeitleistung)		kW	3.7/5.5
	Motordrehmoment (Nenn-/Kurzzeitdrehmoment)		N.m	14.1/21
	Spindelmotordrehzahl		rpm	20-24000
	Spindelaufnahme		/	BT30
Drehzahl	Vorschubgeschwindigkeitsbereich		mm/min	1-15000
Drehzahl	Eilganggeschwindigkeit der X/Y/Z-Achse		m/min	48/48/48
Genauigkeit	Positioniergenauigkeit (X/Y/Z)		mm	0.006	GB/T 18400.4 (Gesamtverfahrweg)
Genauigkeit	Wiederholgenauigkeit (X/Y/Z)		mm	0.004	GB/T 18400.4 (Gesamtverfahrweg)
Werkzeugmagazin	Werkzeugmagazinkapazität		pcs	21
	Maximales Werkzeuggewicht		kg	3
	Maximale Werkzeuglänge		mm	300
	Max. Werkzeugdurchmesser (voll/benachbart leer)		mm	Ф60/Ф80
Sonstiges	CNC-Steuerung			Mitsubishi M80VA
	Druckluftversorgung	Flow	L/min	≥200（ANR）
	Druckluftversorgung	Luftdruck	MPa	0.6-0.8
	Anlagenkapazität		kVA	15
	Maximale Kühlmitteltankkapazität		L	145
	Maschinenabmessungen		mm	166024802330	XYZ-Achsen entsprechend
	Gewicht (ca.)		kg	2800

Die Angaben auf dieser Seite dienen nur als Referenz. Technische Daten und Details können sich aufgrund von Produktupgrades oder -verbesserungen ändern. Für weitere Informationen kontaktieren Sie uns bitte.
