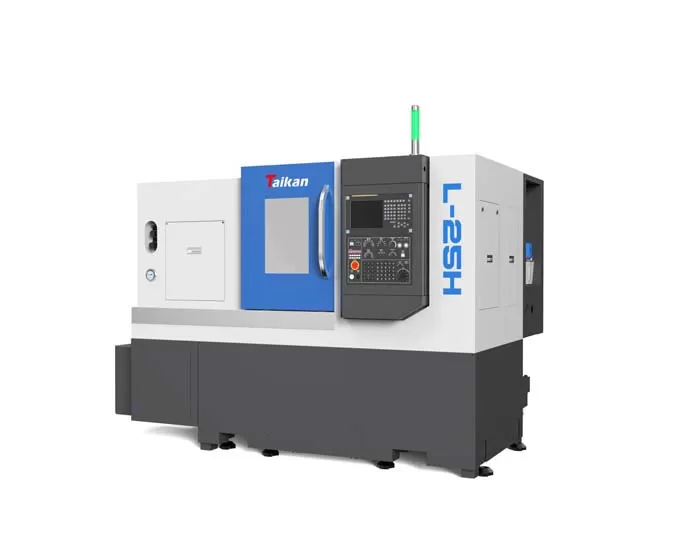

Name: HL-25H Hochpräzisions-CNC-Horizontal-Drehmaschine
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

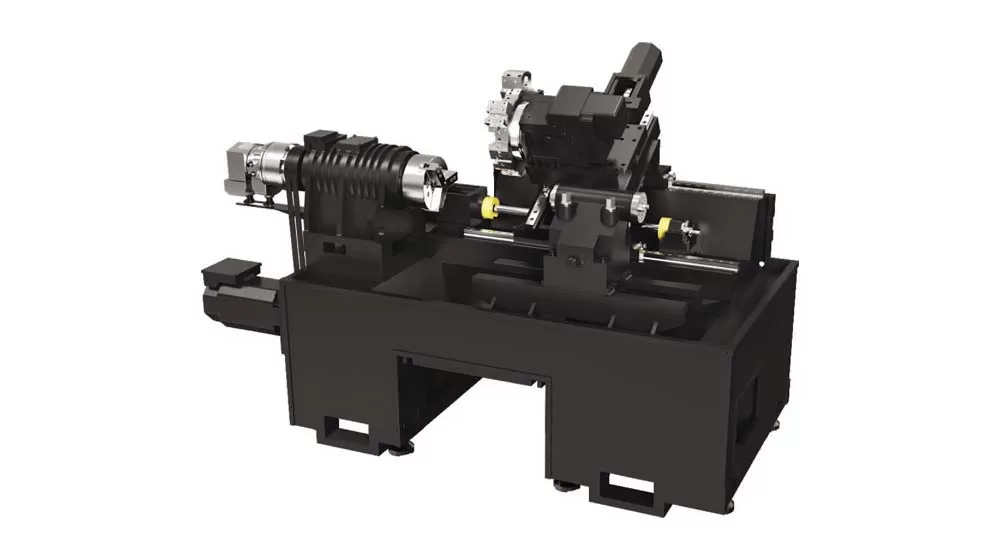

Merkmale der HL-25H Hochpräzisions-CNC-Horizontal-Drehmaschine

Insgesamt

30 ° insgesamt geneigtes Bett, mit kompakter Struktur, hoher Steifigkeit, glatter Chip-Entfernung, einfache Bedienung usw.;
Voll geschlossener Schutz, automatische Späne tfernung, automatische Schmierung und automatische Kühlung.

Führungs schiene

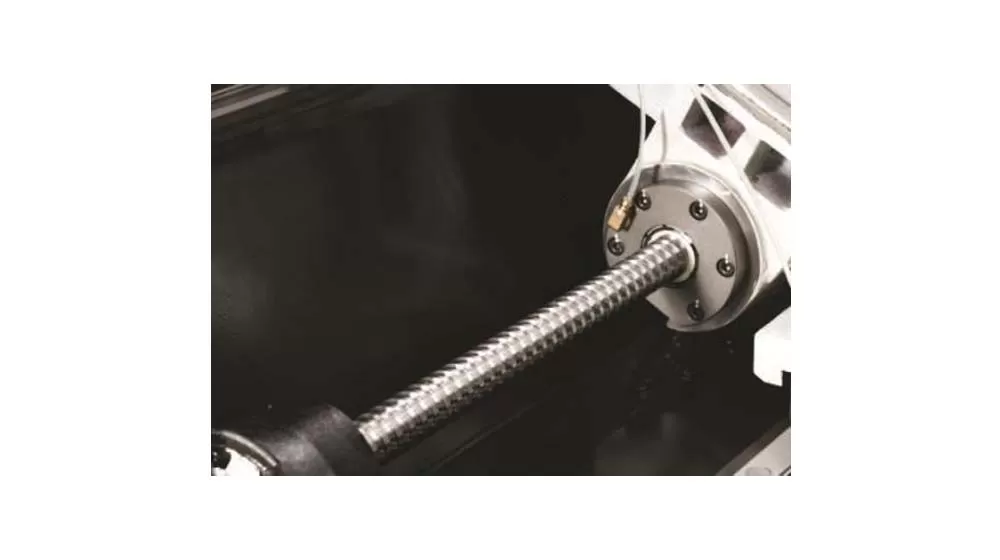

Der Führungs schienen typ ist eine Roll führungs schiene, und die Antriebs komponente verwendet eine stille Hoch geschwindigkeit kugel schraube, die die Vorteile einer hohen Geschwindigkeit, einer geringen Wärme erzeugung und einer hohen Position ierungs genauigkeit aufweist.

Spindel

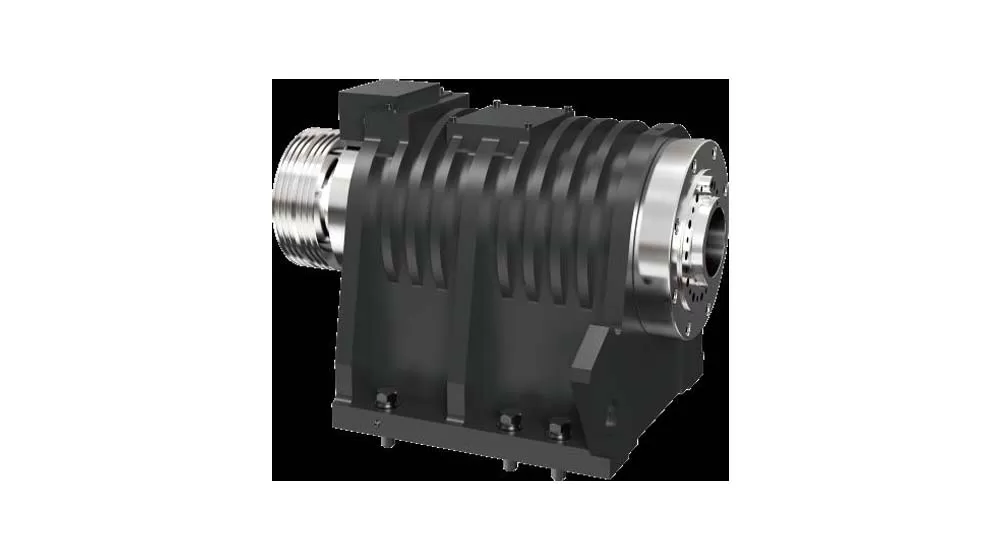

Der Spindel drehzahl bereich beträgt 0-6000r/min.
Die vordere Unterstützung der Spindel nimmt ein dreifaches hochpräzises eckiges Kontakt kugellager an, und die hintere Unterstützung nimmt ein doppeltes hochpräzises eckiges Kontakt kugellager an, das die axialen und radialen Schneid kraft lager anforderungen und die hohen Geschwindigkeit sanford rungen erfüllt.

Werkzeug

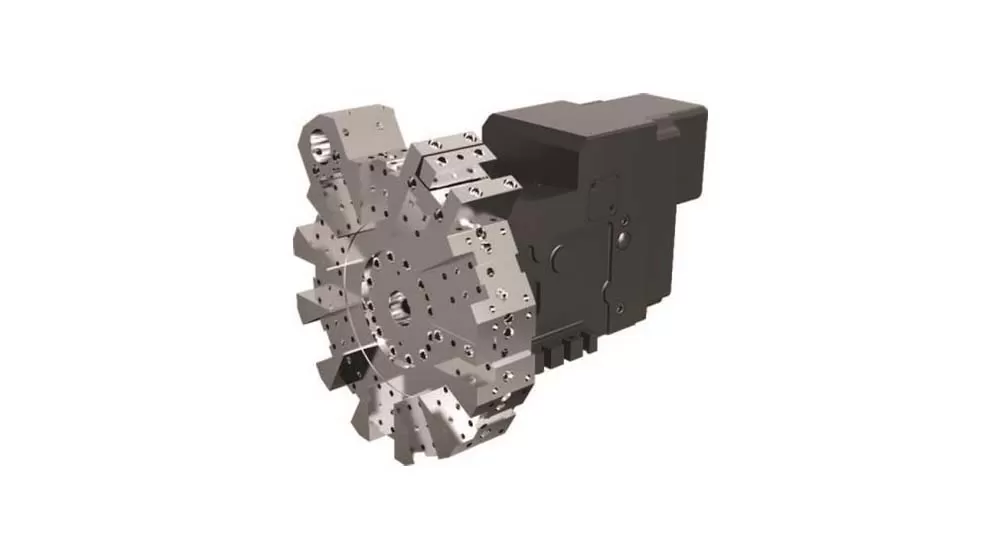

Diese Werkzeug maschine nimmt Servo-Werkzeug revolver an, der eine schnelle Werkzeug wechsel geschwindigkeit und hohe Zuverlässigkeit aufweist.

Anwendung der HL-25H Hochpräzisions-CNC-Horizontal-Drehmaschine

Es kann die Anforderungen der Bearbeitung komplexer Teile erfüllen und wird häufig in den Bereichen Ventile, Schiffe, Baumaschinen und anderen Feldern eingesetzt. Besonders geschätzt wird es von Herstellern von Automobilteilen.

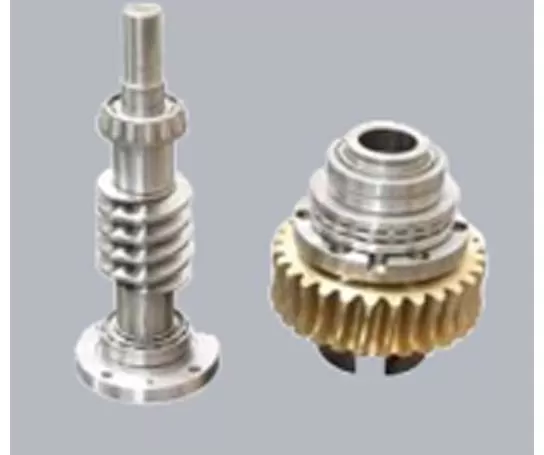

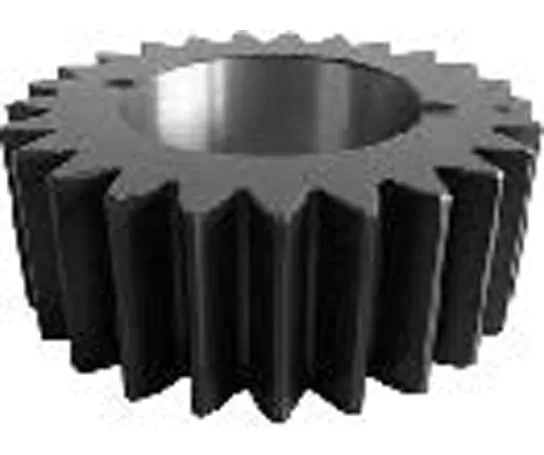

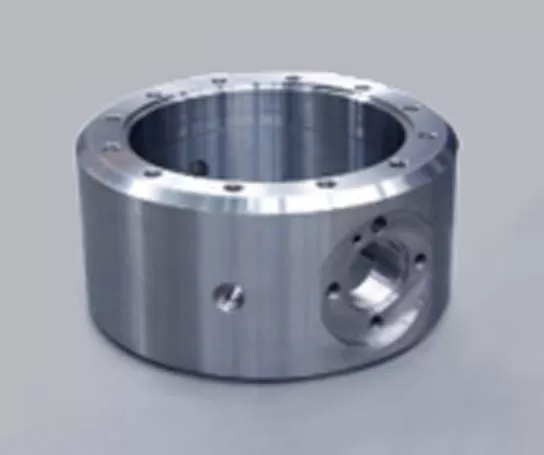

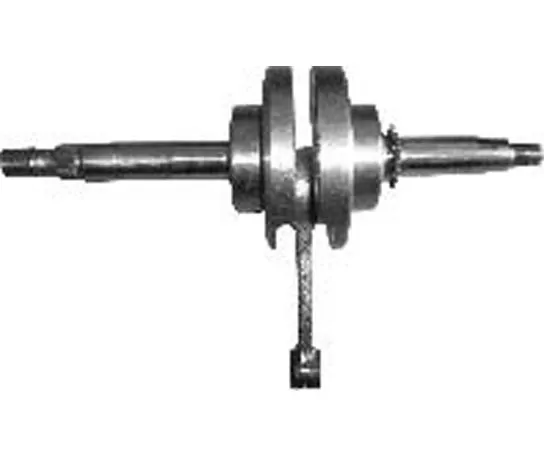

Werkstück Beispiel 1

Werkstück Beispiel 2

Werkstück Beispiel 3

Werkstück Beispiel 4

Technische Daten der HL-25H Hochpräzisions-CNC-Horizontaldrehmaschine

Name		Unit	HL-25H	Bemerkungen
Bearbeitungsbereich	Max. Drehdurchmesser über Bett	mm	φ500
	Max. Bearbeitungsdurchmesser (Welle/Scheibe)	mm	φ200/φ250
	Max. Bearbeitungslänge	mm	450
	Max. Stangendurchmesser	mm	φ45
Verfahrwege	X-Achsen-Verfahrweg	mm	140
	Motorleistung/Stillstandsdrehmoment X-Achse	kW/Nm	1.8/11
	Z-Achsen-Verfahrweg	mm	500
	Motorleistung/Stillstandsdrehmoment Z-Achse	kW/Nm	1.8/11
Spindel	Ausgangsleistung (S1/S6)	kw	7.5/11
	Spindelnasenform		A2-5
	Spindeldrehzahl	U/min	0-6000
	Spindeldurchgangsbohrung	mm	φ57
Futter	Hydraulisches Dreibackenfutter	inch	6	Hohl-
Reitstock	Reitstockpinolen-Durchmesser/Hub	mm	φ70/100	Optional
Reitstock	Reitstockpinolenkegel	Morse	Morse 4#	Mitlaufende Körnerspitze
Geschwindigkeiten	Eilganggeschwindigkeit (X-Achse)	m/min	30
	Eilganggeschwindigkeit (Z-Achse)	m/min	30
	Vorschubgeschwindigkeit	mm/min	1~8000
Werkzeughalter	Werkzeugplätze	T	12
	Schaltzeit pro Werkzeug	Sekunden/Position	0.5
	Schaftabmessungen	mm	25×25
	Max. Bohrstangendurchmesser	mm	40
Genauigkeit	Positioniergenauigkeit (X-Achse)	mm	0.006
	Positioniergenauigkeit (Z-Achse)	mm	0.008
	Wiederholgenauigkeit (X-Achse)	mm	0.004
	Wiederholgenauigkeit (Z-Achse)	mm	0.004
Sonstiges	Anschlusswert	kVA	12
	Kühlmitteltankinhalt	L	150
	Maschinenabmessungen	mm	250017001680	Manueller Späneförderer/Kühlmitteltank
	Gewicht (ca.)	kg	3400

Die Informationen auf dieser Seite dienen nur als Referenz. Technische Daten und Einzelheiten können aufgrund von Produkt-Upgrades oder Verbesserungen geändert werden. Für weitere Informationen kontaktieren Sie uns bitte.
