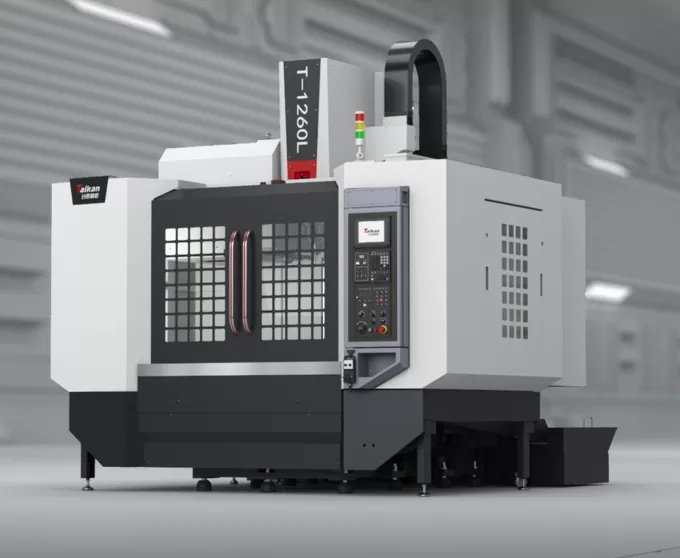

HT-1260L Hochgeschwindigkeits- und Hochpräzisions-Vertikalbearbeitungszentrum

Verfahrweg

Tischverfahrweg (X-Achse)

mm

1200

Schlittenverfahrweg (Y-Achse)

mm

600

Spindelstockverfahrweg (Z-Achse)

mm

570

Abstand von Spindelnase bis Tischoberfläche

mm

140～710

Abstand von Spindelmitte bis Ständerführungsfläche

mm

659

Arbeitstisch

Tischgröße

mm

1300*600

Max. Belastung (gleichmäßig verteilt)

kg

1000

T-Nut (Anzahl Nuten - Nutbreite * Abstand)

mm

5-18*100

Spindel

Motorleistung (Nennleistung/Kurzzeitleistung)

kW

7.5/11

Motordrehmoment (Nennmoment/Kurzzeitmoment)

N.m

35.8/95.5

Drehzahlbereich

U/min

50~8000 (Riemen)

Spindeldurchmesser

mm

φ150

Spindelkegel

/

BT40

Anzugsbolzen-Spezifikationen

/

P40T-I（MAS403）

Geschwindigkeiten

Vorschubgeschwindigkeitsbereich

mm/min

1-10000

Eilganggeschwindigkeit X-/Y-/Z-Achse

m/min

36/36/20

Genauigkeit

Positioniergenauigkeit (X/Y/Z)

mm

0.01

GB/T18400.4 (Voller Verfahrweg)

Wiederholgenauigkeit (X/Y/Z)

mm

0.007

Werkzeugmagazin

Werkzeugkapazität

pcs

24

Max. Werkzeuggewicht

kg

7

Max. Werkzeuglänge

mm

250

Max. Werkzeugdurchmesser (voll / benachbarter Platz frei)

mm

Φ75/Φ150

Sonstiges

CNC-Steuerungssystem

/

Mitsubishi M80VB

Druckluftquelle

Flow

L/min

≥280 (ANR)

Luftdruck

MPa

0.6~0.8

Maschinenkapazität

KVA

25

Kühlmitteltankkapazität

L

300

Maschinenabmessungen

mm

3000×3499×3146

Entsprechend X-, Y-, Z-Achse

Gewicht (ca.)

Kg

7000
