Leitfaden für Gantry-Bearbeitungszentren: Arbeitsprinzipien und Auswahltipps

In der heutigen Fertigungslandschaft sind Bearbeitungszentren das Herzstück der Präzisionsfertigung. Unter ihnen sticht das Portalbearbeitungszentrum durch seine Fähigkeit hervor, große, schwere und komplexe Werkstücke mit außergewöhnlicher Stabilität und Genauigkeit zu bearbeiten. Egal, ob Sie Optionen für Luft- und Raumfahrtkomponenten, Energieausrüstung oder große Formen prüfen, das Verständnis, was ein Portalbearbeitungszentrum ist, wie es funktioniert und wie es sich von anderen CNC-Bearbeitungslösungen unterscheidet, ist entscheidend für die richtige Investition.

Was ist ein Portalbearbeitungszentrum?

Eingantry machining centerist eine Art CNC-Werkzeugmaschine mit einer markanten brückenartigen Struktur, bei der ein horizontaler Balken (der Portalträger) den Arbeitstisch überspannt und von zwei vertikalen Säulen auf jeder Seite gestützt wird. Die auf der Brücke montierte Spindel bewegt sich entlang mehrerer Achsen – typischerweise X, Y und Z – um Fräs-, Bohr-, Schneid- und Formgebungsoperationen an großen Werkstücken durchzuführen.

Wesentliche strukturelle Merkmale

• Brückenrahmen-Design:Der Portalträger besteht aus einem Querbalken, der von zwei Säulen gestützt wird, und bildet ein steifes Gestell, das das Werkstück überspannt.

• Großer Arbeitsbereich:Diese Struktur ermöglicht einen stationären Arbeitstisch und große Verfahrwege entlang der X- und Y-Achse, ideal für übergroße oder schwere Teile.

• Mehrachs-Fähigkeiten:Moderne Portalbearbeitungszentren können für 3-Achs-, 4-Achs- oder5 axis gantry machining centerKonfigurationen, abhängig von Komplexität und Präzisionsanforderungen.

Im Gegensatz zu herkömmlichen Bearbeitungszentren, die die Werkstückgröße begrenzen, glänzen Portalsysteme dort, wo Größe und Steifigkeit entscheidend sind.

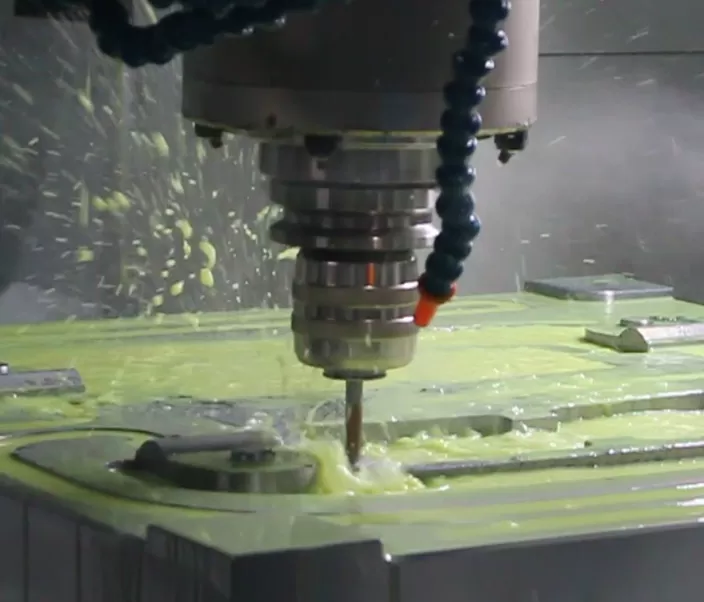

Funktionsprinzip eines Portalbearbeitungszentrums

Im Kern kombiniert ein Portalbearbeitungszentrum präzise Bewegungssteuerung mit einer steifen mechanischen Struktur:

1. Werkstückaufspannung: Das Teil wird sicher auf einem großen Tisch fixiert, der während der Bearbeitung stationär bleibt.

2. Brückenbewegung: Der Portalträger bewegt sich entlang der X-Achse über das Werkstück, geführt durch präzise Linearsysteme.

3. Spindelbewegung: Der Spindelkopf fährt entlang des Portalträgers und passt sich vertikal an, um das Werkstück in Y- und Z-Richtung zu bearbeiten.

4. CNC-Koordination: Das CNC-Steuerungssystem synchronisiert alle Achsbewegungen mit Werkzeugrotation und Vorschubgeschwindigkeit, um komplexe Bearbeitungsbahnen auszuführen, die in der Regel durch CAD/CAM-Programmierung generiert werden.

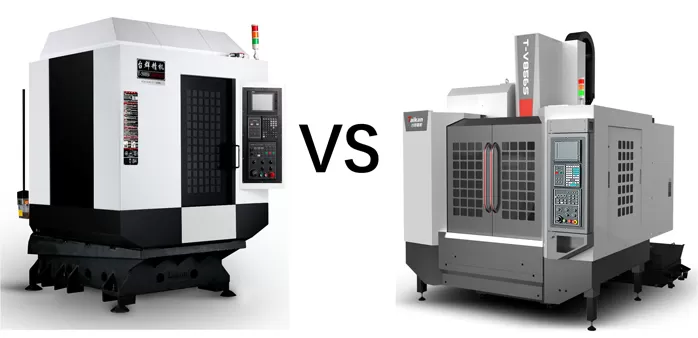

Portalbearbeitungszentrum im Vergleich zu anderen CNC-Bearbeitungszentren

Die Wahl der richtigen CNC-Plattform hängt von strukturellen Unterschieden, Leistungsanforderungen und Anwendungsbedürfnissen ab. Hier ist, wie sichgantry type machining centerPortalbearbeitungszentren im Vergleich zu konventionelleren Optionen verhalten:

Portal- vs. Vertikal-Bearbeitungszentren (VMCs)

• Maßstab:VMCs sind ideal für kleine bis mittlere Teile; Portalbearbeitungszentren bearbeiten sehr große Teile, die VMC-Tische oder -Rahmen nicht aufnehmen können.

• Struktur:VMCs verwenden ein festes C-Gestell, bei dem sich die Spindel vertikal über einen Tisch bewegt; Portalbearbeitungszentren verwenden eine Brücke, die das Werkstück überspannt.

• Steifigkeit:Portalbearbeitungsmaschinen verteilen Lasten über einen breiteren Rahmen und bieten so besseren Widerstand gegen Vibrationen und Durchbiegung bei der Schwerzerspanung.

Portal- vs. Horizontal-Bearbeitungszentren (HMCs)

• Werkstückhandhabung:HMCs zeichnen sich durch effiziente Spanabfuhr und die Bearbeitung mittelgroßer Teile aus, aber ihre Tische und Spindeln sind im Verfahrweg begrenzt im Vergleich zum großzügigen Arbeitsbereich von Portalsystemen.

• Bearbeitungsumfang:Portalsysteme ermöglichen einen festen Tisch und einen großen Verfahrbereich, was sie besser für übergroße Komponenten geeignet macht.

Portal- vs. Doppelständer-Bearbeitungszentren

Während beide schwere Lasten und breite Tische unterstützen, verfügen Portalbearbeitungszentren oft über eine bewegliche Brücke über einem festen Tisch, während Doppelständersysteme auf einen beweglichen Tisch innerhalb eines festen Stützrahmens setzen können. Jedes Format hat Stärken in Steifigkeit und Platzbedarf, aber Portalkonstruktionen bieten in der Regel größere Verfahrwege für extrem große Werkstücke.

Wie wählt man das richtige Portalbearbeitungszentrum aus?

Die Auswahl des idealen Portalbearbeitungszentrums erfordert die Bewertung Ihrer Produktionsanforderungen im Hinblick auf die technischen Fähigkeiten:

1. Werkstückgröße und -gewicht

Ermitteln Sie die maximalen Abmessungen und das Gewicht der zu bearbeitenden Teile. Die Verfahrkapazität und die Tischbelastbarkeit der Maschine sollten diese Anforderungen komfortabel übertreffen.

2. Achskonfiguration

Entscheiden Sie, ob eine standardmäßige 3-Achs-Bearbeitung ausreicht oder ob komplexe Konturen und mehrflächige Operationen von 4- oder 5-Achs-Konfigurationen profitieren.

3. CNC-Steuerung und Software

Moderne CNC-Systeme mit CAD/CAM-Integration vereinfachen die Programmierung und optimieren die Werkzeugwege für höhere Effizienz.

4. Steifigkeit und Präzision

Achten Sie auf robuste Strukturkomponenten und präzise Führungssysteme, die auch unter schweren Schnittlasten und langen Bearbeitungszyklen Genauigkeit gewährleisten.

5. Branchenanwendungen

Passen Sie die Maschinenmerkmale an Ihre Branchenanforderungen an – ob Luft- und Raumfahrttoleranzen, Automobilformen, Teile für den Energiesektor oder Komponenten für schwere Maschinen.

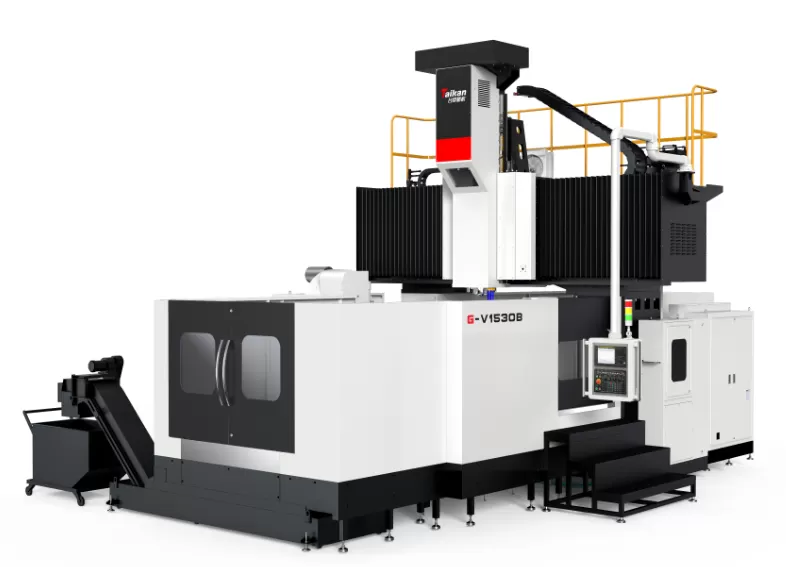

Fazit: Verändern Sie Ihre Großteilbearbeitung mit Taikan-Portallösungen

Ein Portalbearbeitungszentrum vereint massive Steifigkeit, große Arbeitsbereiche und CNC-Präzision, um neue Maßstäbe in der Bearbeitung großer und schwerer Komponenten zu setzen. Ob Sie bestehende Produktionslinien aufrüsten oder in Hochpräzisionsmärkte wie Luft- und Raumfahrt, Energie oder Schwermaschinenbau einsteigen, ein sorgfältig ausgewähltes Portalsystem bietet unübertroffene Leistung und Zuverlässigkeit.

Wenn Ihre Betriebsabläufe die Bearbeitung übergroßer, schwerer oder komplexer Teile mit hoher Wiederholgenauigkeit und Produktivität erfordern, sind Taikans Portalbearbeitungszentren darauf ausgelegt, diese Herausforderungen zu meistern. Kontaktieren Sie uns jetzt, um Ihre Anwendung zu besprechen und die beste Lösung für Ihre Werkstatt zu finden.
