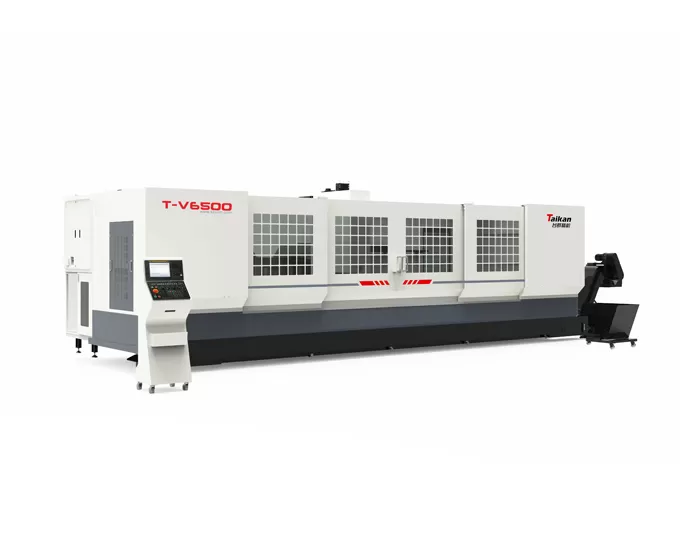

Bearbeitungs zentrum für T-V6500 bewegliche Säulen profil

Reisen

Tisch reise (X-Achse)

Mm

6500

Sattel weg (Y-Achse)

Mm

550

Headstock-Reise (Z-Achse)

Mm

550

Abstand von der Spindel nase zum Tisch

Mm

150-700

Tabelle

Tisch größe

Mm

6500*550

Max. laden

Kg

1000

T-Schlitz (Zahlen breite * Abstand)

Mm

5-18*100

Spindel

Motor leistung (Nennleistung/kurze Zeit)

KW

7.5/11

Motor drehmoment (Nennleistung/kurze Zeit)

N.m

35,8/95,5

Spindel drehzahl

U/min

20-12000

Spindel durchmesser

Mm

Fr 150

Spindel verjüngung

/

BT40

Geschwindigkeit

Schnitt vorschub geschwindigkeit bereich

Mm/min

1-10000

X/Y/Z Achse schnelle Traverse Geschwindigkeit

M/min

50/28/28

Genauigkeit

Position ier genauigkeit (X/Y/Z)

Mm

0,1/0,01/0,01/0,01

GB/T 18400.4

Wiederholbar keit (X/Y/Z)

Mm

0,06/0,008/0,008

(Volle Reise)

Werkzeug magazin

Kapazität des Werkzeug magazins

T

24 (Scheibe)

Max. Werkzeug gewicht

Kg

7

Max. Werkzeug länge

Mm

250

Max. Werkzeug durchmesser (voll/angrenzend leer)

Mm

Μ75/fr 150

Andere

CNC-System

/

Mitsubishi M80VB

Luft quelle

Durchfluss

L/min

≥ 280(ANR)

Luftdruck

MPa

0,6-0,8

Ausrüstung kapazität

KVA

25

Kühlmittel tank kapazität

L

550

Maschinen größe

11800*3200*2800

Entspricht der X * Y * Z-Achse

Gewicht (ca.)

Kg

16000
