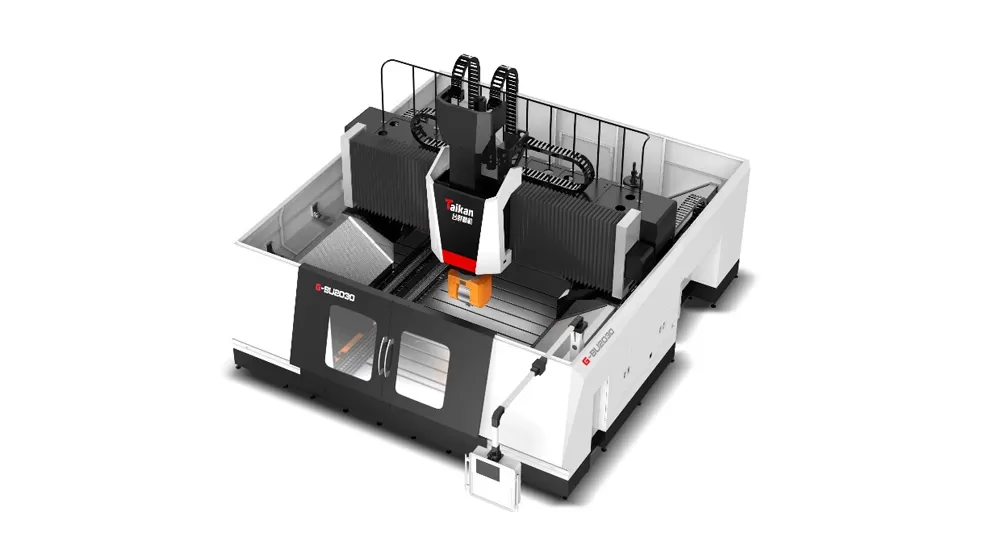

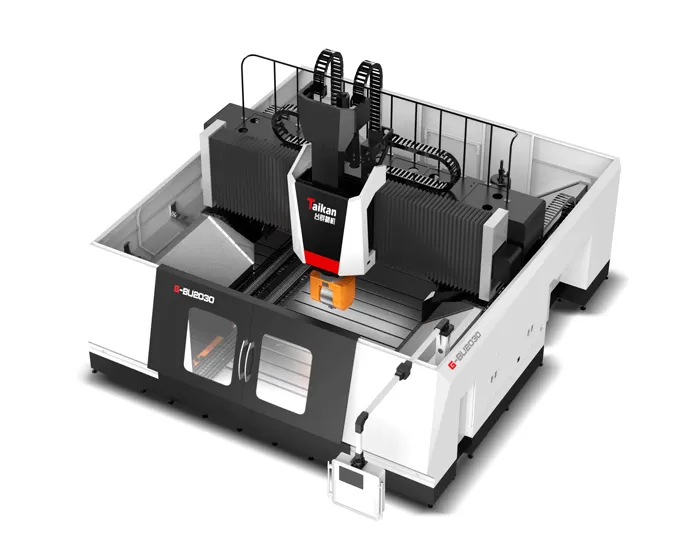

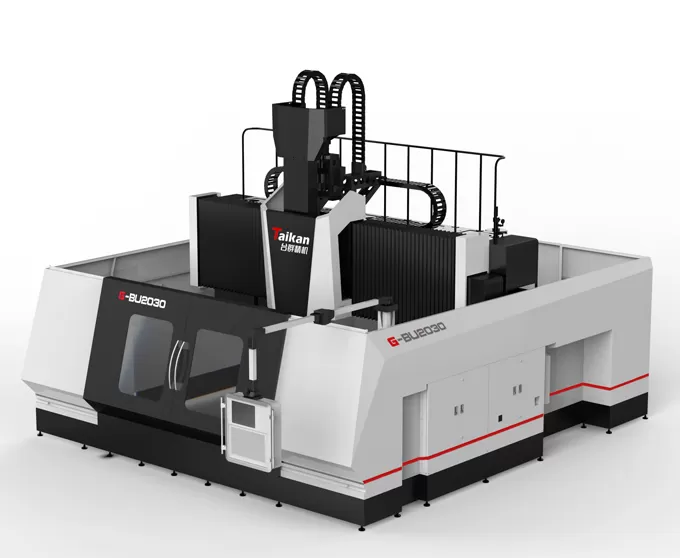

Name: HG-BU2030 5-Achs-Portal-Bearbeitungszentrum
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Charakter is tisch für G-BU2030 5-Achsen-Gantry-Bearbeitungs zentrum

Maschinen struktur

Die Maschine verfügt über eine Overhead-Gantry-Rahmens truktur mit einem festen Arbeitstisch.
Haupt komponenten bestehen aus hochfestem Gusseisen.

Wegführer

Alle XYZ-Achsen sind mit linearen Hoch leistungs rollen führungen ausgestattet,
Die Querbalken führung der Y-Achse verwendet eine abgestufte Anordnung mit einer breiten Führungs bahn spanne, um die Tragfähigkeit zu verbessern.
Die Z-Achsen-Sattel führung verfügt über 4 Führungs bahnen, die bei 90 ° mit 12 Linear blöcken installiert sind, um Z-Achsen-Führungs bahnen zu tragen. Sie bieten eine starke Spindel steifigkeit und eine gute Hoch geschwindigkeit leistung.

Balls ch rauben

XY-Achsen verwenden eine große Führungs kugel schrauben antriebs struktur.

Die Z-Achse verwendet einen direkten Motor-Kugel-Schrauben antrieb.

Spindel einheit

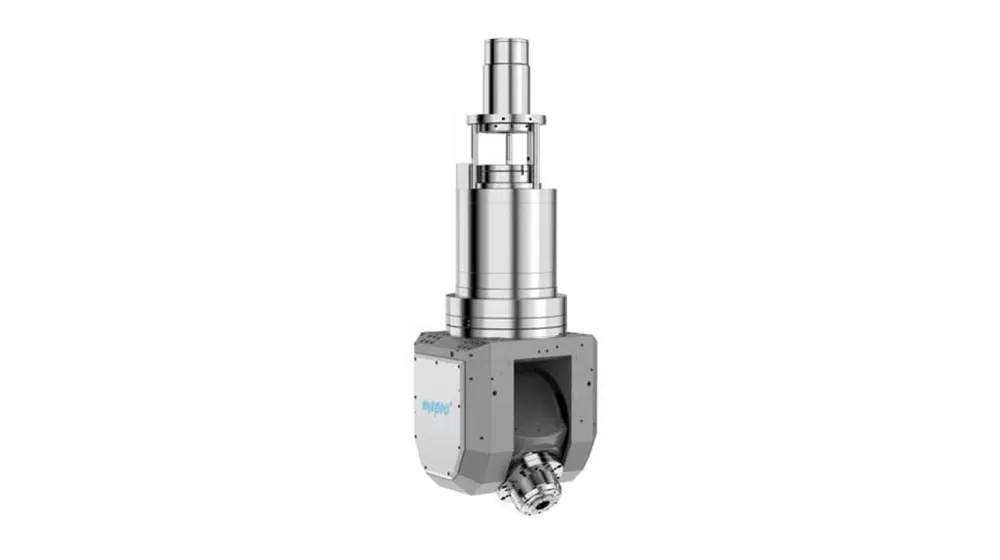

Die Spindel einheit verwendet einen Zhongke Ibeg T 70.5 5-Achsen-verknüpften A/C-Doppel-Schwenk fräskopf, mit dem eine 5-Achsen-verknüpfte Bearbeitung komplexer Oberflächen erreicht werden kann.
Mit hochpräzisen Encoder und einem hydraulischen Spann system können die A-und C-Achsen in einem beliebigen Winkel innerhalb ihres Betriebs bereichs (C-Achse ± 360 °, A-Achse ± 110 °) geklemmt werden.
Motorisierte Standard spindel mit 18000 U/min, hochpräzises, schnelles und kontinuierliches Schneiden.
Unabhängige hydraulische Pumpstation sorgt für eine sichere und zuverlässige Werkzeug klemmung.
Motorisierte und A/C-Achsen antriebe sind mit einem Temperatur regler kühlsystem ausgestattet.

Anwendung des G-BU2030 5-Achsen-Gantry-Bearbeitungs zentrums

Haupt sächlich für die Bearbeitung komplexer Teile, Aluminium und seine Legierungen sowie schwer zu bearbeitende Materialien verwendet. Es ist in der Lage, komplexe räumliche Oberflächen hochpräzise und hoch effizient zu bearbeiten.

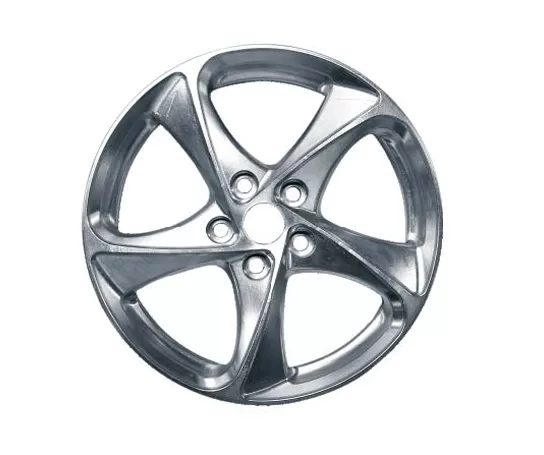

Werkstück Beispiel 1

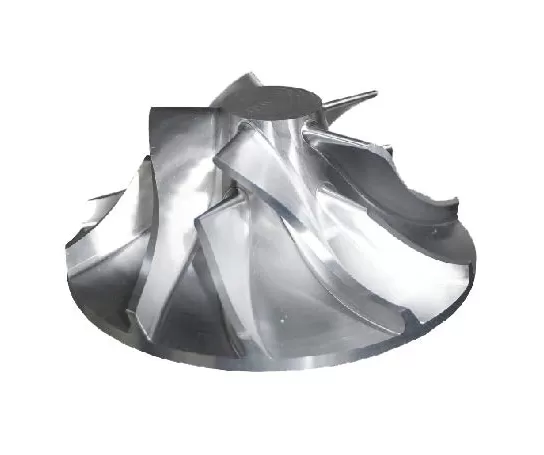

Werkstück Beispiel 2

Werkstück Beispiel 3

Technische Daten des 5-Achs-Portalbearbeitungszentrums HG-BU2030

Item				Unit	HG-BU2030
Verfahrwege	Tischverfahrweg (X-Achse)			mm	3200
	Schlittenverfahrweg (Y-Achse)			mm	2200
	Stößelverfahrweg (Z-Achse)			mm	1000
	Abstand Spindelnase zum Tisch			mm	100～1100
	Effektive Portalbreite			mm	3200
Tisch	Tischgröße			mm	2000*3000
	Max. Belastung			kg/m²	5000
	T-Nut			mm	28
Spindel	Spindelleistung			KW	30
	Max. Drehzahl			r/min	18000
	Drehmoment			Nm	72/85
	Stößelquerschnitt			mm	420×420
	Spindelaufnahme				HSK-A63
Geschwindigkeit	Vorschubbereich (Zerspanung)			mm/min	20/20/20
	Eilganggeschwindigkeit (X/Y/Z-Achse)			mm/min	24000/24000/24000
Genauigkeit	Positioniergenauigkeit	Mit Maßstab		mm	0.020/0.015/0.01
		Ohne Maßstab		mm	0.03/0.025/0.02
	Wiederholgenauigkeit	Mit Maßstab		mm	0.013/0.011/0.009
		Ohne Maßstab		mm	0.018/0. 015/0.012
Sonstiges	Z-Achsen-Gegengewicht				Hydraulik + Stickstoffausgleich
	CNC-Steuerung				SIEMENS ONE
	Druckluftversorgung		Flow	L/min	500
			Druck	MPa	0.45~0.8
	Kühlmitteltankinhalt			L	140
	Maschinenabmessungen (L×B×H)			mm	8500×6600×5200
	Maschinengewicht (ca.)			kg	35000

Die Informationen auf dieser Seite dienen nur als Referenz. Technische Daten und Details können sich aufgrund von Produkt-Upgrades oder -Verbesserungen ändern. Für weitere Informationen kontaktieren Sie uns bitte.
