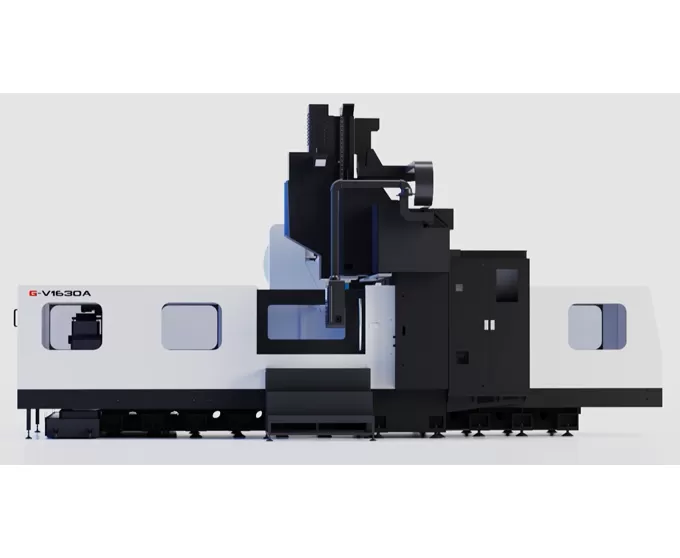

Name: HG-V1630 A/B/C 3-Achsen-Linearführungen Gantry-Bearbeitungszentrum
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Anwendung des HG-V1630 A/B/C 3-Achsen-Linearführungs-Portal-Bearbeitungszentrums

Die Maschine eignet sich für die mehrteilige und kleinere bis mittlere Serienbearbeitung komplexer Teile wie mittelgroßer Gehäusekomponenten, Platten, Scheiben, Ventile und Gehäuse.

Technische Daten des 3-Achs-Linearportalbearbeitungszentrums HG-V1630 A/B/C

Item			Unit	HG-V1630A	HG-V1630B	HG-V1630C
Verfahrwege	X-Achse (Tisch längs)		mm	3200
	Y-Achse (Traverse quer)		mm	1800
	Z-Achse (Pinole vertikal)		mm	800
	Abstand Spindelnase zu Tisch		mm	100～900		70～870
	Effektive Portalbreite		mm	1800
Tisch	Tischgröße (L×B)		mm	3000×1600
	Max. Beladung		kg	8000
	T-Nut (Breite×Teilung×Anzahl)		mm	22×160×9
Spindel	Antriebsart		/	Riemenantrieb	Getriebeantrieb	Motorspindel
	Max. Spindeldrehzahl		r/min	6000	6000	15000
	Spindelleistung (Nenn/Spitze)		kW	15/18.5		15/22
	Drehmoment (Nenn/Spitze)		N.m	191/315	573/945	45.7/73.6
	Spindelaufnahme		/	BT50		BBT40
Werkzeugwechsler (optional)	Werkzeugplätze		T	24
	Max. Werkzeugdurchm. (voll/nebenliegend)		mm	Φ110/Φ200		Φ80/Φ150
	Max. Werkzeuglänge		mm	350		250
	Max. Werkzeuggewicht		kg	18		8
Geschwindigkeiten	Vorschubbereich (Fräsen)		m/min	10
	Eilganggeschwindigkeit (X/Y/Z-Achse)		m/min	16/16/12
Genauigkeit	Positioniergenauigkeit		mm	0.02/0.015/0.012
	Wiederholgenauigkeit		mm	0.012/0.008/0.008
Sonstiges	Z-Achsen-Gewichtsausgleich		/	Stickstoffausgleich
	CNC-Steuerung		/	FANUC 0i-MF PLUS (Opt. Mitsubishi M80, Siemens 828D)
	Druckluftversorgung	Flow	L/min	280 (ANR)
		Druck	MPa	0,5～0,8
	Elektrischer Gesamtanschlusswert		kVA	40
	Kühlmittelbehältervolumen		L	400
	Maschinenabmessungen	Länge	mm	7800
		Breite	mm	5400
		Höhe	mm	4550
	Maschineneinhausung		-	Vollverkleidung

Die Angaben auf dieser Seite dienen nur als Referenz. Technische Daten und Details können sich aufgrund von Produktaktualisierungen oder Verbesserungen ändern. Für weitere Informationen kontaktieren Sie uns bitte.
