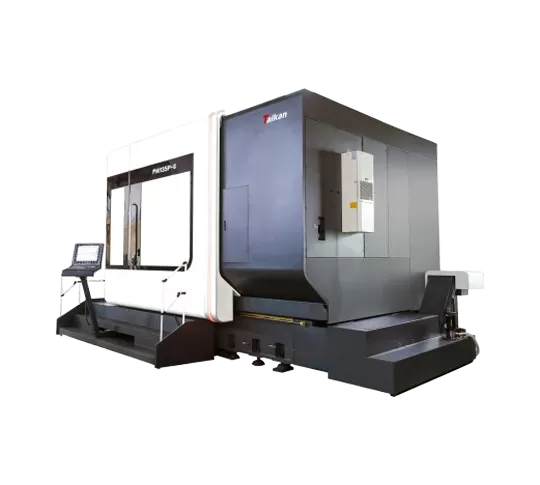

FH135P-C 5-Achsen-Fräs-und Dreh-Bearbeitungs zentrum

X/Y/Z-Achse Reisen

1450 × 1450 × 1000mm

Abstand vom horizontalen Fräskopf

Zentrum zum Arbeitstisch

30 ~ 1030mm

Drehtisch geschwindigkeit

53 U/min

Arbeitstisch größe

Φ 1400mm

Max Tisch belastung

Fräsen 4000kg

3000kg drehen

Schwenk fräskopf (B-Achse)

Standard

Schwenk bereich (0 = Vertikal/180 = Niveau)

-15 ° ~ + 180 °

B-Achse Nenndrehzahl

50 U/min

Abstand von der vertikalen Spindel nase zum Tisch

160 ~ 1160mm

Elektrische Spindel Max. Geschwindigkeit

10000 U/min

Leistung (S1-100 %/40% DC)

42/58kW

Drehmoment (S1-100 %/40% DC)

215/350Nm

Spindel verjüngung

1:10 Verjüngung

Werkzeug-Schnitts telle

HSK100A

Kapazität des Werkzeug magazins

40T

Max. Werkzeug durchmesser/Länge/Gewicht

Φ 135mm/300mm/12kg

Werkzeug wechsel zeit (Werkzeug zum Werkzeug)

4s

Bohren (Normal isierender Stahl mit mittlerem Kohlenstoff gehalt)

Φ 50mm

Tippen (Normalis ierung von Stahl mit mittlerem Kohlenstoff gehalt)

M40

Schnelle Durchquerung

40 m/min

X/Y/Z Position ier genauigkeit

0,006mm

X/Y/Z Wiederholung position ier genauigkeit

0,004mm

B/C Position ier genauigkeit

B/C wiederholende Position ier genauigkeit

Infrarot-Sonde

Werkzeug-Einstell lehre
(Werkzeug messung im Bearbeitungs bereich)

Maschinen höhe (Standard maschine)

4150mm

Hauptkörper besetzter Bereich (L * W)

5905 × 4100mm

Besetzter Bereich des Werkzeug magazins (L * W)

2200 × 1600mm

Besetzter Bereich des Chip förderers (L * W)

3700 × 1250mm

Wassertank besetzter Bereich (L * W)

Komplette maschine besetzte Fläche
(Ohne Wassertank) (L * W)

Maschinen gewicht

42000kg

Kontroll system
