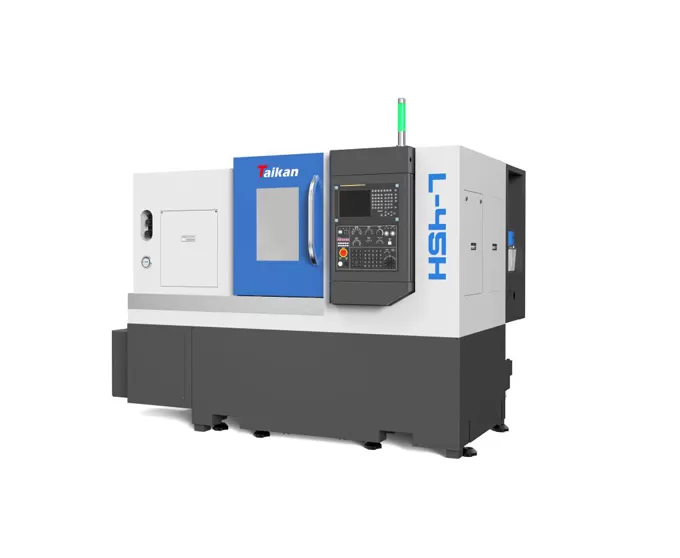

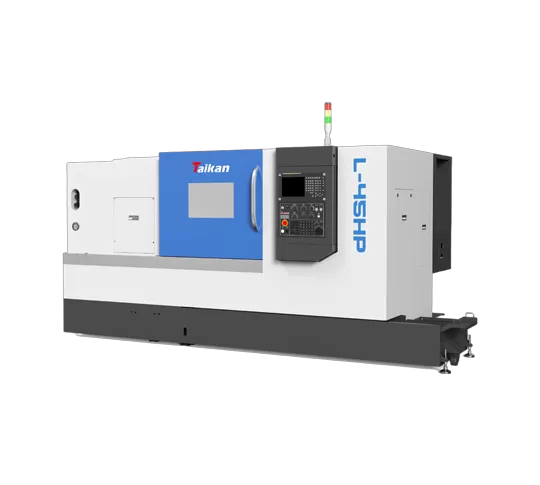

Name: HL-45H Hochpräzisions-CNC-Horizontal-Drehmaschine
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Eigenschaften der hochpräzisen CNC-Horizontal-Drehmaschine HL-45H

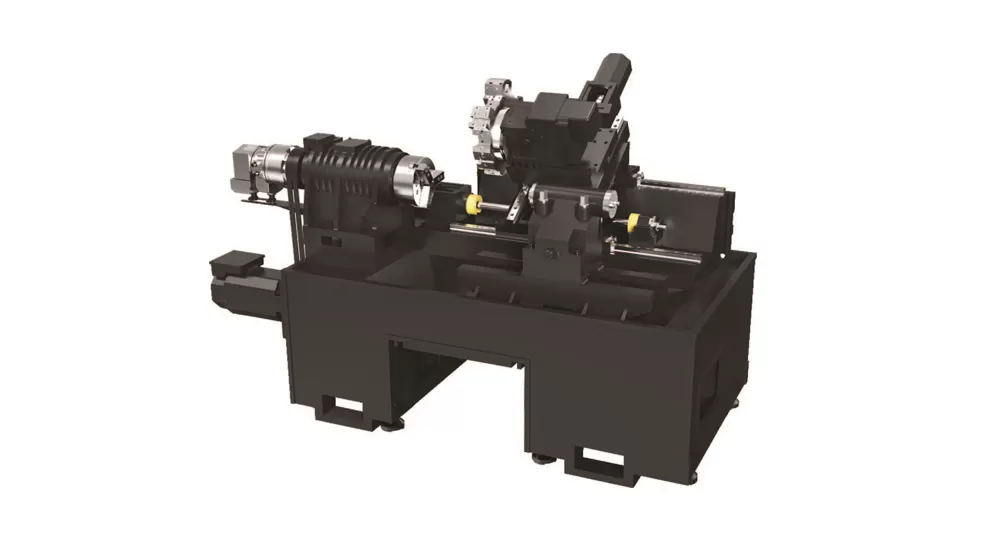

Insgesamt

Das 30 ° insgesamt geneigte Bett hat die Vorteile der kompakten Struktur, hohe Steifigkeit, glatte Chip-Entfernung und bequeme Bedienung;
Die Werkzeug maschine ist zum Schutz, zur automatischen Span entfernung, zur automatischen Schmierung und zur automatischen Kühlung vollständig umschlossen.

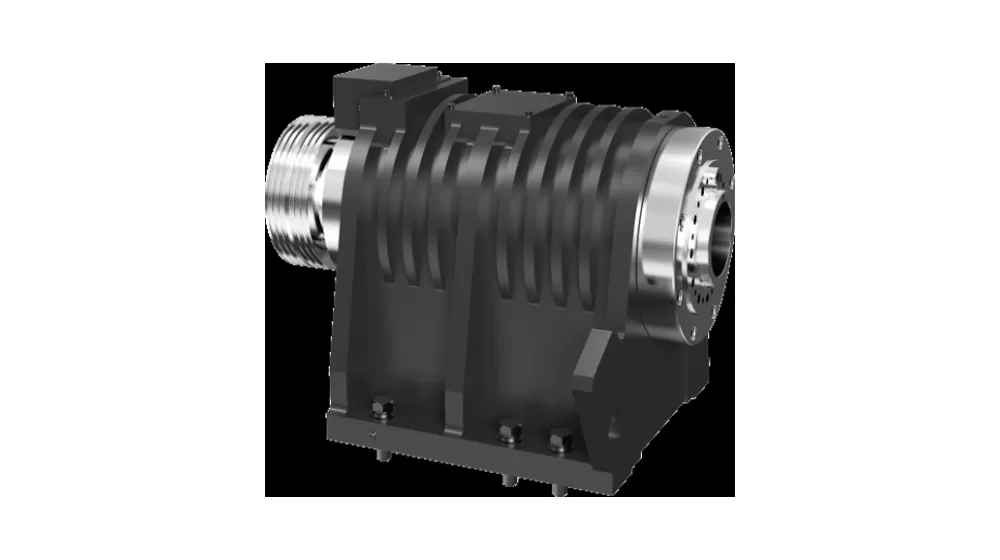

Spindel

Der Spindel drehzahl bereich beträgt 0-2800r/min.
Die vordere Unterstützung der Spindel nimmt zweireihige Zylinder rollenlager und Zwei-Link-Hochpräzisions-Winkel kontakt kugellager an, und die hintere Unterstützung nimmt zweireihige Zylinder rollenlager an, um die axialen und radialen Schneid kraft lager anforderungen zu erfüllen.

Führungs schiene

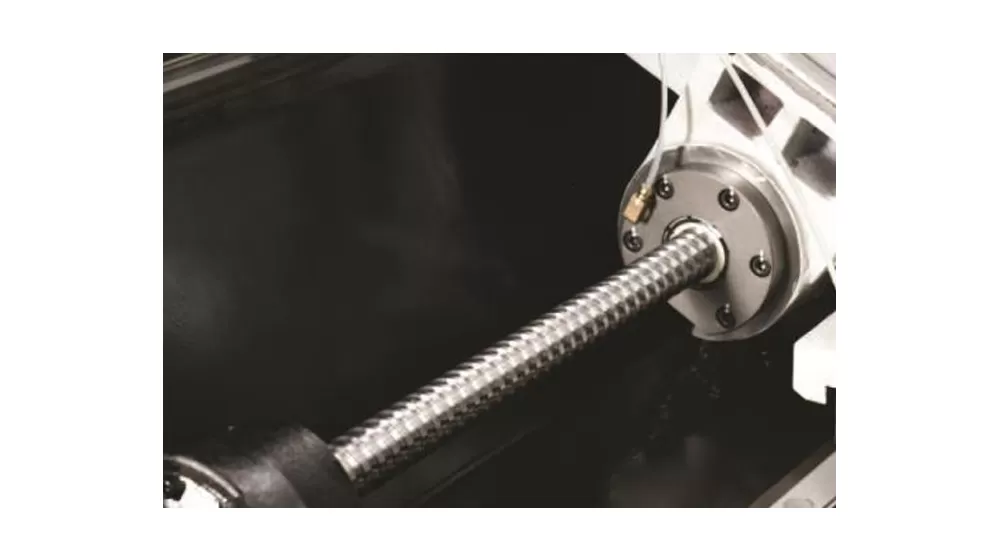

Nehmen Sie Roll führungs design und Hochgeschwindigkeits-Silent-Kugel gewinde an, die die Vorteile von hoher Geschwindigkeit, geringer Wärme erzeugung und hoher Position ierungs genauigkeit hat;

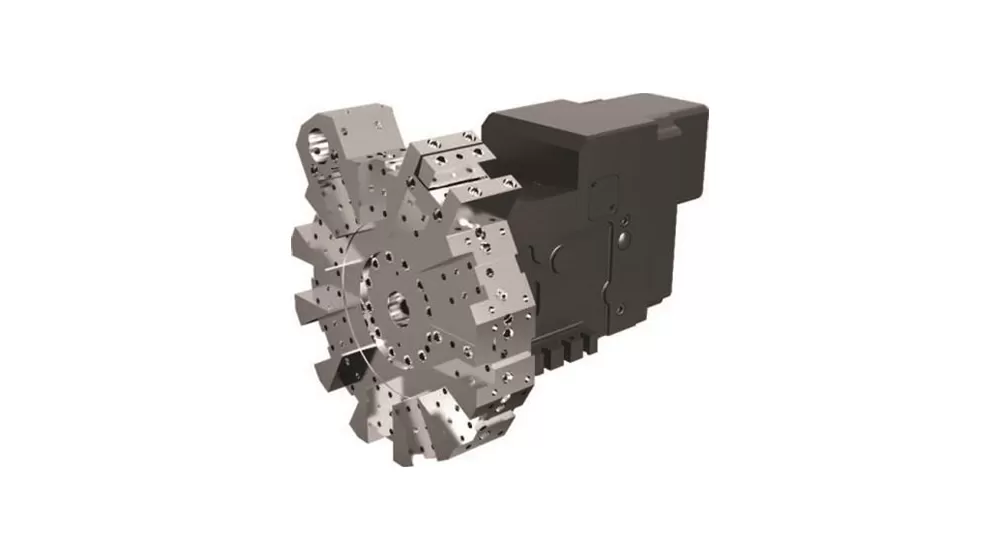

Werkzeug

Diese Werkzeug maschine nimmt Servo-Werkzeug revolver an, der eine schnelle Werkzeug wechsel geschwindigkeit und hohe Zuverlässigkeit aufweist.

Anwendung der HL-45H Hochpräzisions-CNC-Horizontal-Drehmaschine

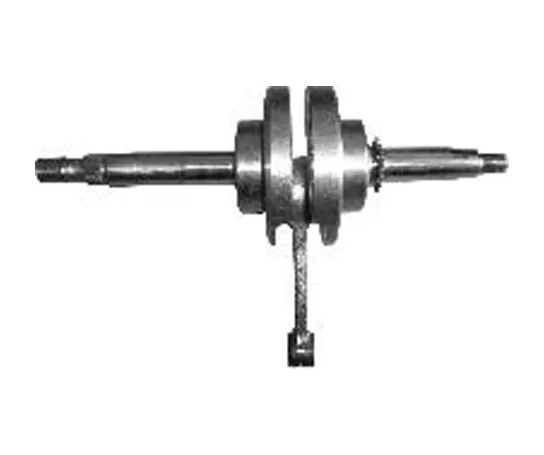

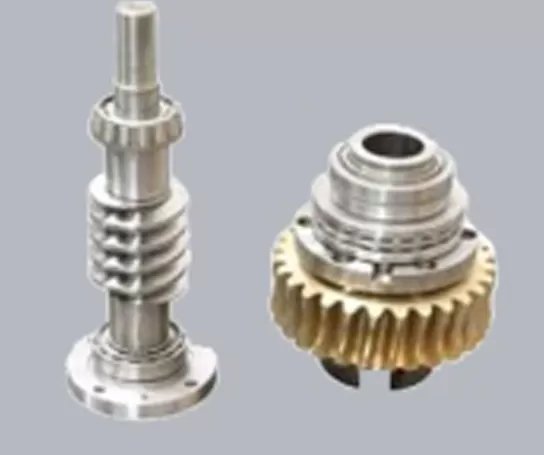

Werkstück Beispiel 1

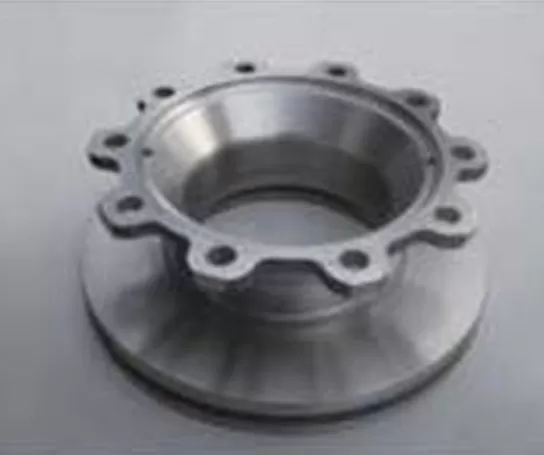

Werkstück Beispiel 2

Horizontale CNC-Drehmaschine zum Verkauf

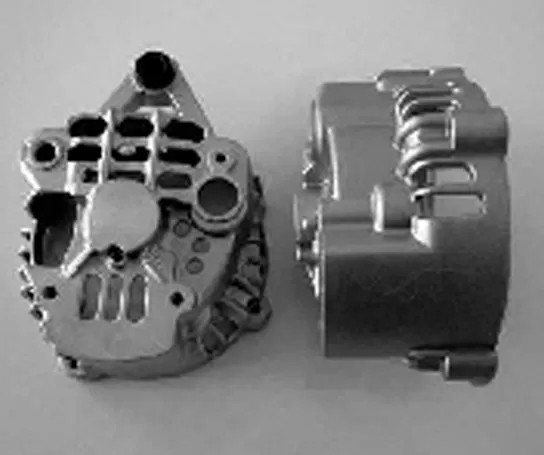

Werkstück Beispiel 3

Werkstück Beispiel 4

Technische Daten der HL-45H Hochpräzisions-CNC-Horizontaldrehmaschine

Name		Unit	HL-45H	Anmerkungen
Bearbeitungsbereich	Max. Umlaufdurchmesser über Bett	mm	φ600
	Max. Bearbeitungsdurchmesser (Welle/Scheibe)	mm	φ380/φ450
	Max. Bearbeitungslänge	mm	450
	Max. Stangendurchmesser	mm	φ75
Verfahrwege	X-Achsen-Verfahrweg	mm	240
	Motorleistung/Stillstandsdrehmoment der X-Achse	kw/Nm	1.8/11
	Z-Achsen-Verfahrweg	mm	500
	Motorleistung/Stillstandsdrehmoment der Z-Achse	kw/Nm	1.8/11
Spindel	Ausgangsleistung (S1/S6)	kw	15/18.5
	Spindelendenform		A2-8
	Spindeldrehzahl	r/min	0-2800
	Spindelbohrungsdurchmesser	mm	φ87
Spannfutter	Hydraulisches Dreibackenfutter	inch	10	Hohl
Reitstock	Pinolen-Durchmesser/Verfahrweg des Reitstocks	mm	φ70/100	Optional
Reitstock	Kegelbohrung der Reitstockpinole	Morse	Morse 4#	Mitlaufende Spitze
Geschwindigkeit	Eilganggeschwindigkeit (X-Achse)	m/min	30
	Eilganggeschwindigkeit (Z-Achse)	m/min	30
	Vorschubgeschwindigkeit	mm/min	1~8000
Werkzeughalter	Werkzeugkapazität	T	12
	Schaltzeit Werkzeugrevolver	Sek./Position	0.5
	Werkzeugschaftquerschnitt	mm	25x25
	Max. Bohrstangendurchmesser	mm	40
Genauigkeit	Positioniergenauigkeit (X-Achse)	mm	0.008
	Positioniergenauigkeit (Z-Achse)	mm	0.01
	Wiederholgenauigkeit (X-Achse)	mm	0.004
	Wiederholgenauigkeit (Z-Achse)	mm	0.004
Sonstiges	Leistungsaufnahme	kVA	16
	Kühlmitteltankinhalt	L	150
	Maschinenabmessungen	mm	260017901750	Kühlmitteltank mit manueller Späneentfernung
	Gewicht (ca.)	kg	3600

Die Angaben auf dieser Seite dienen nur als Referenz. Technische Daten und Details können sich aufgrund von Produktverbesserungen oder -aktualisierungen ändern. Für weitere Informationen kontaktieren Sie uns bitte.
