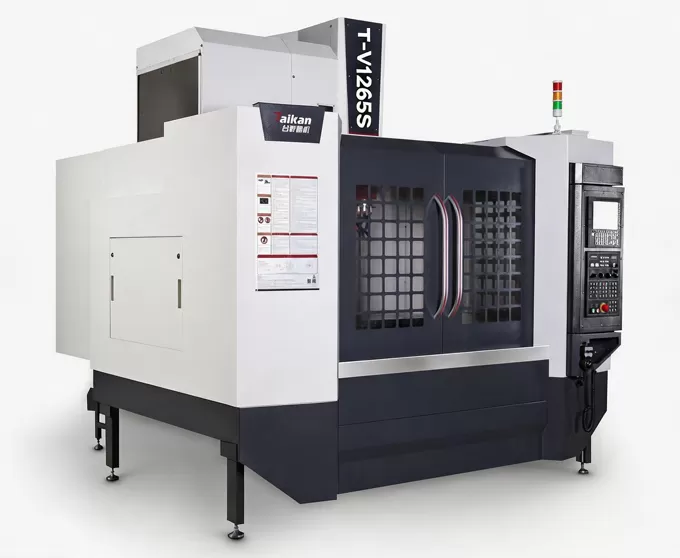

Taikan CNC: HT-V1265S Hochgeschwindigkeits- und Hochleistungs-Vertikalbearbeitungszentrum

Highlights des HT-V1265S Hochgeschwindigkeits- und hocheffizientes vertikales Bearbeitungszentrum

Maschinenstruktur

Durch Finite-Elemente-Analyse wurde die Struktur optimiert – unter Berücksichtigung praktischer Aspekte –, um die Steifigkeit und die Eigenfrequenz der Werkzeugmaschine zu verbessern.

Führungen und Kugelgewindespindeln

Die Kugelgewindetriebe für die X-, Y- und Z-Achsen verfügen über eine hochpräzise C3-Klasse; die X- und Y-Achsen sind mit standardmäßigen 4012-Kugelgewindetrieben ausgestattet, während die Z-Achse einen 4010-Kugelgewindetrieb mit kleiner Steigung verwendet, wodurch die Steifigkeit der Spindelübertragung gewährleistet und ihre Lebensdauer verlängert wird.
Alle drei Achsen – X, Y und Z – sind mit Rollenlinearlagern der Größe 45 ausgestattet, die schwerere Lasten tragen können und die Anforderungen der 4-Achsen-Bearbeitung, spannvorrichtungsbasierter Operationen und hochpräzisen Schneidens unter Schwerlastbedingungen erfüllen.

Spindel

Die Maschine ist standardmäßig mit einer 12.000 U/min Hochgeschwindigkeits-Langnase-Direktantriebsspindel ausgestattet. Mit hervorragender Wärmeableitung und minimaler thermischer Verformung verfügt sie außerdem über ein Kühlsystem, das die Wärmeausdehnung effektiv kontrolliert und dadurch die Bearbeitungspräzision und Oberflächengüte verbessert.

Werkzeugmagazin

Arm-Typ-Werkzeugmagazin mit 24 Taschen: Gute Stabilität, zuverlässige Werkzeugwechsel und sorgt für kontinuierliche

Anwendung des HT-V1265S Hochgeschwindigkeits- und hocheffizienten Vertikal-Bearbeitungszentrums

Die Werkzeugmaschine eignet sich für die Mehrvarianten- und Kleinserienbearbeitung komplexer Teile wie mittelgroße und kleine kastenförmige Bauteile, Platten, Scheiben, Ventile, Gehäuse und Formen. Sie ist weit verbreitet in Branchen wie Präzisionsteilen, 5G-Produkten, Hardware, Automobilteilen und medizinischen Geräten.

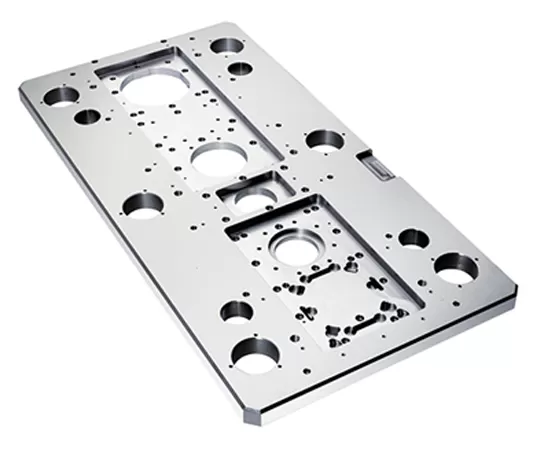

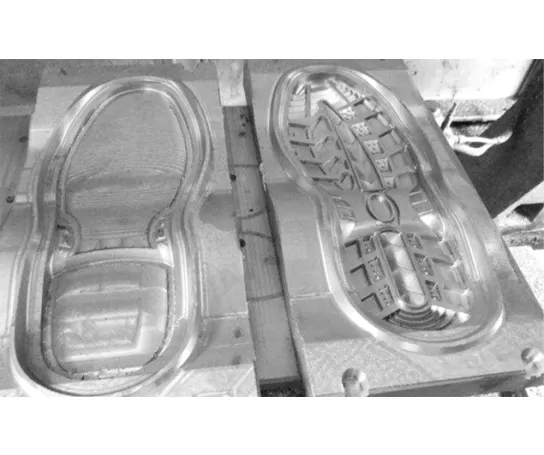

Werkstückbeispiel 1

Werkstück Beispiel 2

Werkstück Beispiel 3

Werkstück-Beispiel 4

Technische Daten des HT-V1265S Hochgeschwindigkeits- und Hochleistungs-Vertikalbearbeitungszentrums

Item		Unit	HT-V1265S	Anmerkungen
Verfahrwege	Tischverfahrweg (X-Achse)	mm	1200
	Schlittenverfahrweg (Y-Achse)	mm	650
	Spindelstockverfahrweg (Z-Achse)	mm	600
	Abstand von Spindelnase zur Tischoberfläche	mm	80~680
	Abstand von Spindelmitte zur Ständerführungsfläche	mm	707
Arbeitstisch	Tischgröße	mm	1000*500
	Max. Belastung (gleichmäßig verteilt)	kg	500
	T-Nuten (Anzahl der Nuten - Nutbreite * Abstand)	mm	5-18*100
Spindel	Motorleistung (Nennleistung/Kurzzeitleistung)	kW	7.5/11
	Motordrehmoment (Nenndrehmoment/Kurzzeitdrehmoment)	N.m	35.8/95.5
	Drehzahlbereich	U/min	50~10000
	Spindeldurchmesser	mm	φ150
	Spindelaufnahme	/	BBT40
Geschwindigkeit	Vorschubgeschwindigkeitsbereich beim Schneiden	mm/min	1-10000
Geschwindigkeit	Eilganggeschwindigkeit X/Y/Z-Achse	m/min	36/36/30
Werkzeugmagazin	Werkzeugkapazität	pcs	24
	Max. Werkzeuggewicht	kg	7
	Max. Werkzeuglänge	mm	250
	Max. Werkzeugdurchmesser (voll / mit benachbarten Plätzen leer)	mm	Φ75/Φ150
Sonstiges	CNC-Steuerung	/	Mitsubishi M80VB
	Ausrüstungskapazität	KVA	25
	Kühlmitteltankvolumen	L	300
	Maschinenabmessungen	mm	300026773000	Entsprechend XYZ-Achse
	Gewicht (ca.)	Kg	6500

Die Angaben auf dieser Seite dienen nur als Referenz. Technische Daten und Details können sich aufgrund von Produktupgrades oder Verbesserungen ändern. Für weitere Informationen kontaktieren Sie uns bitte.
