Kaufberatung für 5-Achs-CNC-Maschinen: So wählen Sie die richtige Lösung für die Präzisionsfertigung

In der modernen Präzisionsfertigung steigt die Nachfrage nach komplexen Geometrien, engeren Toleranzen und schnelleren Produktionszyklen stetig. Branchen wie Unterhaltungselektronik (3C), Elektrofahrzeuge, Luft- und Raumfahrt sowie 5G-Kommunikationsausrüstung benötigen Komponenten mit komplizierten Formen und extrem hoher Präzision.

Herkömmliche 3-Achs-Maschinen haben oft Schwierigkeiten, diese Anforderungen effizient zu erfüllen. Die 5-Achs-CNC-Bearbeitung ist daher für Hersteller, die die Produktivität steigern, Rüstzeiten reduzieren und die Bearbeitungsgenauigkeit verbessern wollen, unverzichtbar geworden.

Für globale Hersteller, Vertriebspartner und Einkaufsleiter ist die Wahl der richtigen 5-Achs-CNC-Maschine eine strategische Investition. Dieser Leitfaden erläutert, wie die 5-Achs-Bearbeitung funktioniert, ihre Vorteile und die wichtigsten Faktoren, die bei der Auswahl der besten Lösung für Ihre Produktionsanforderungen zu berücksichtigen sind.

Warum ist die 5-Achs-CNC-Bearbeitung der Industriestandard für komplexe Teile?

Da Produktdesigns immer anspruchsvoller werden, müssen Hersteller Komponenten mit gekrümmten Oberflächen, tiefen Kavitäten und mehrwinkligen Merkmalen fertigen. Herkömmliche Bearbeitungsmethoden erfordern in der Regel mehrere Aufspannungen, um verschiedene Seiten eines Werkstücks zu erreichen, was die Produktionszeit erhöht und Positionierungsfehler verursacht. A5-Achs-CNC-Maschinelöst diese Herausforderung, indem es dem Schneidwerkzeug oder Werkstück ermöglicht, sich gleichzeitig entlang fünf verschiedener Achsen zu bewegen. Diese Fähigkeit ermöglicht die Bearbeitung aus nahezu jedem Winkel in einer einzigen Aufspannung. Laut der American Society of Mechanical Engineers (ASME) verbessert die Mehrachsbearbeitung die Fertigungspräzision erheblich und reduziert Fehler durch wiederholtes Umspannen. (Quelle: ASME – Was ist 5-Achs-Bearbeitung?) Hersteller, die die 5-Achs-Bearbeitung einsetzen, erreichen eine größere Designfreiheit, verbesserte Produktivität und höhere Bearbeitungsgenauigkeit im Vergleich zu herkömmlichen Methoden.

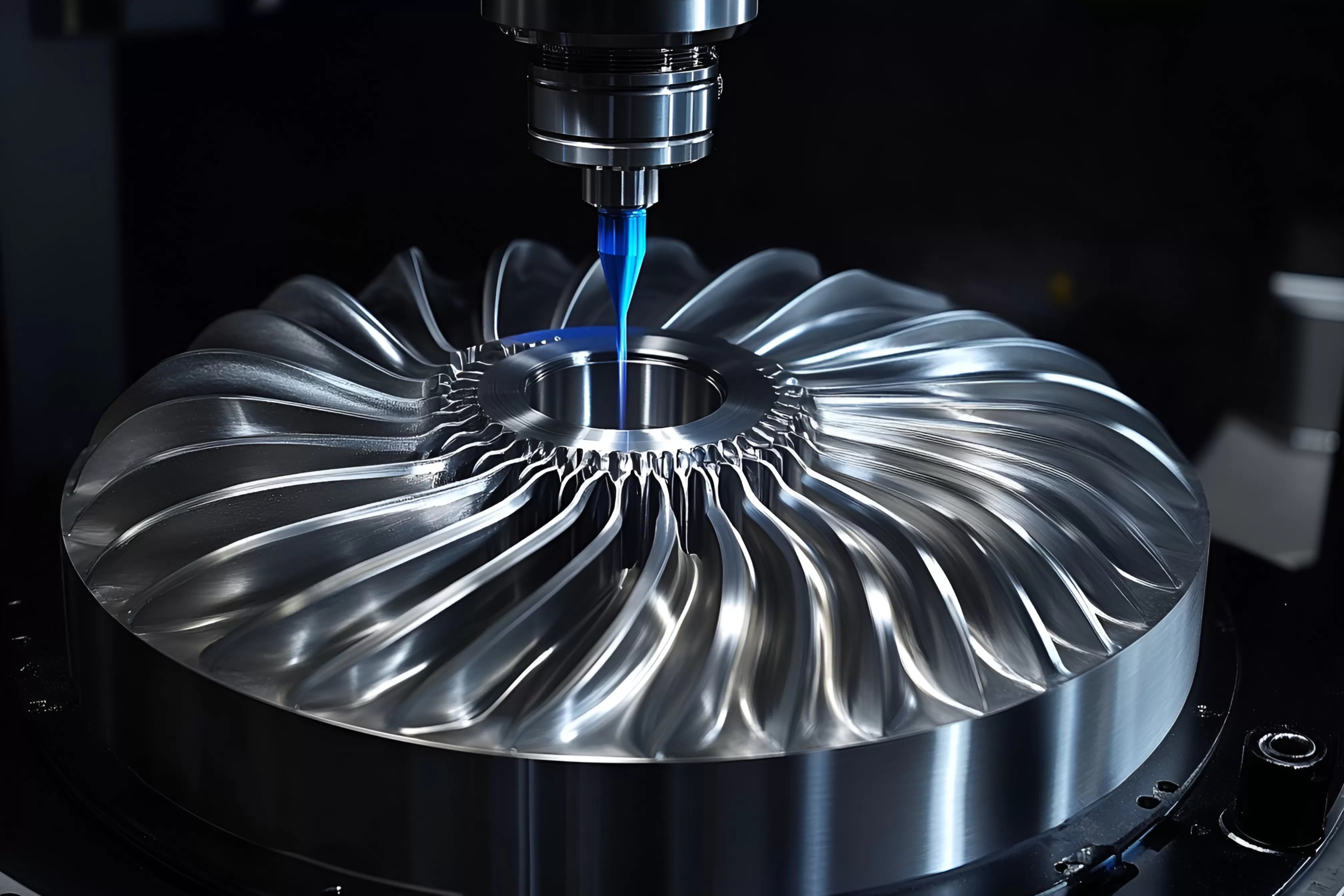

Grundlagen der 5-Achs-CNC-Maschinen

Eine5-Achs-CNC-Maschinearbeitet mit fünf Bewegungsachsen: drei lineare Achsen (X, Y und Z) kombiniert mit zwei rotatorischen Achsen. Diese zusätzlichen Drehbewegungen ermöglichen es dem Schneidwerkzeug, sich dem Werkstück aus mehreren Richtungen zu nähern, wodurch komplexe Geometrien und mehrflächige Teile in einer einzigen Aufspannung bearbeitet werden können. Im Vergleich zur herkömmlichen 3-Achs-Bearbeitung reduziert diese multidirektionale Fähigkeit Positionierungsfehler erheblich und verbessert die Bearbeitungsgenauigkeit, insbesondere bei der Herstellung von Teilen mit gekrümmten Oberflächen, tiefen Kavitäten oder komplexen Winkeln.

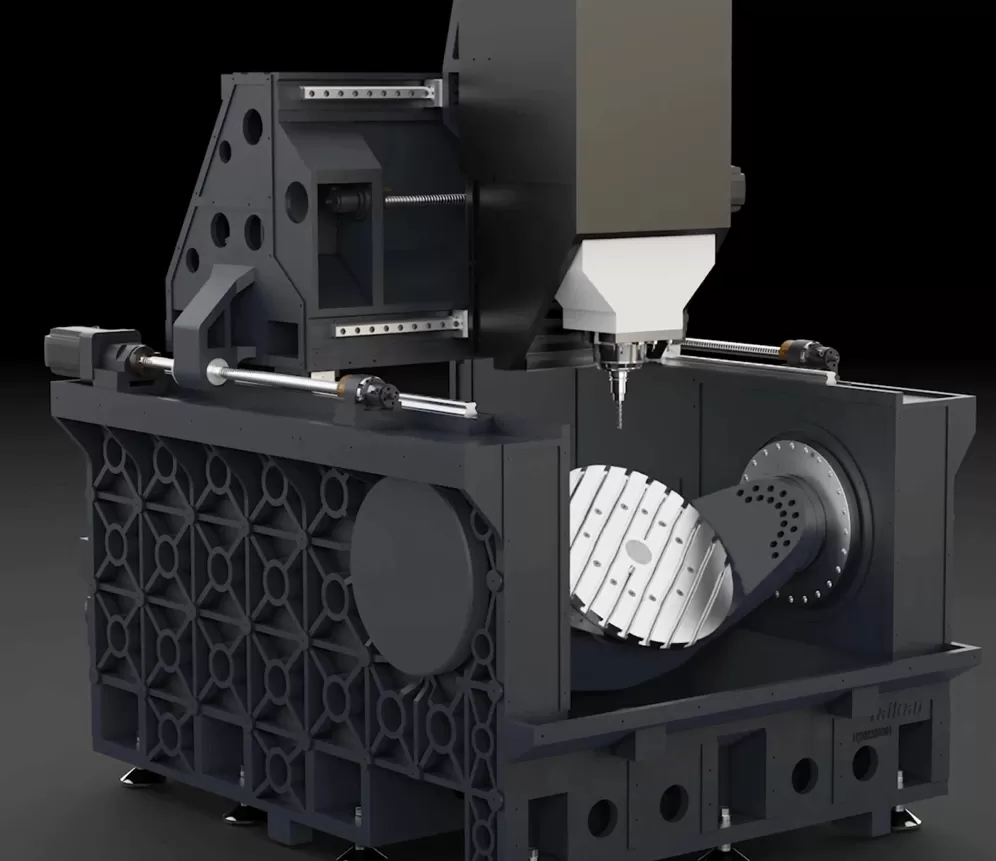

Gängige Konfigurationen von 5-Achs-Maschinen

Verschiedene Maschinenstrukturen sind darauf ausgelegt, unterschiedliche Bearbeitungsanforderungen zu erfüllen. Zu den gängigsten Konfigurationen gehören:

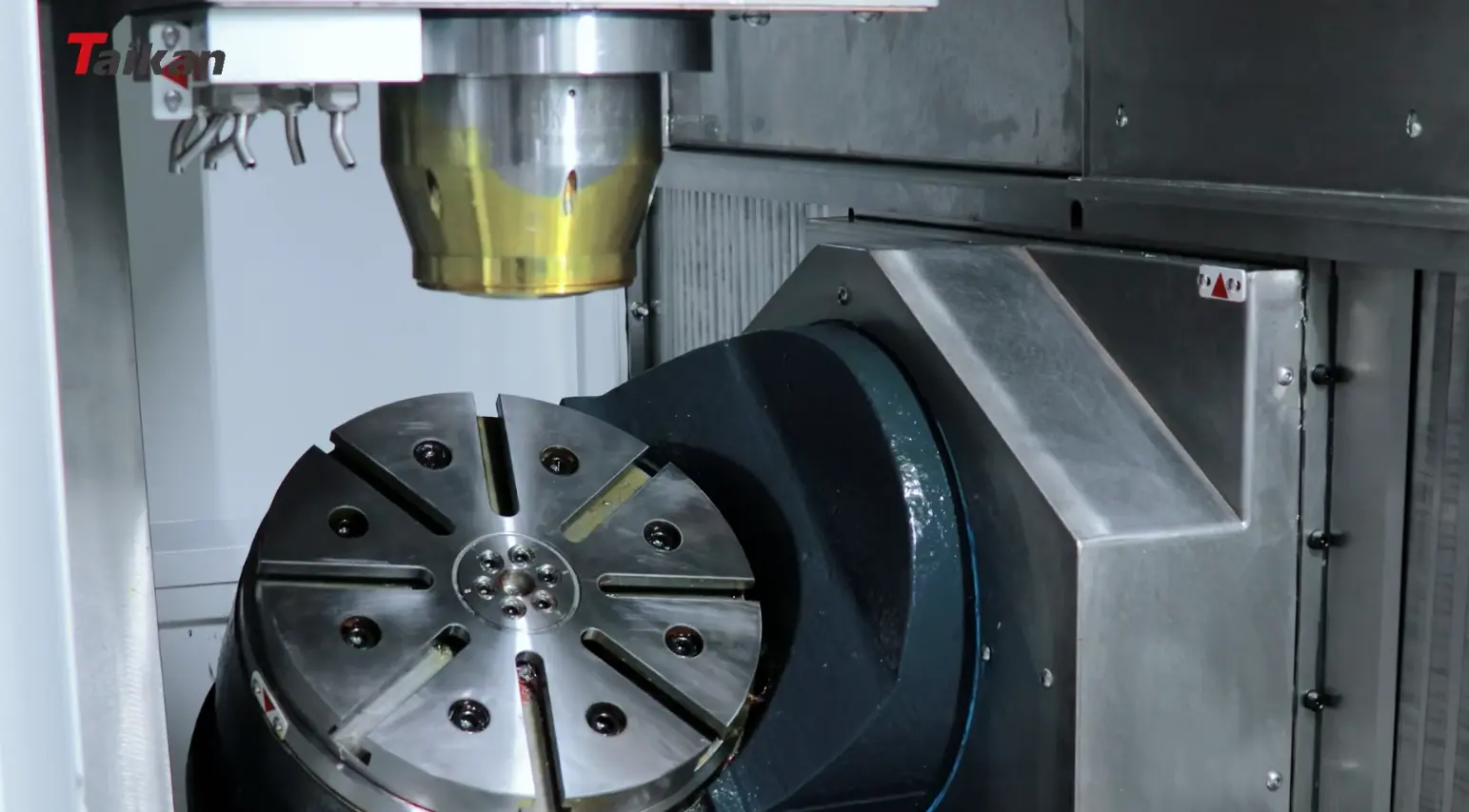

• Schwenktisch-Maschinen
  Bei dieser Konfiguration dreht und kippt der Tisch, während die Spindel fixiert bleibt. Schwenktisch-Maschinen werden häufig für die hochpräzise Bearbeitung kleiner bis mittelgroßer Komponenten eingesetzt, insbesondere in der Luft- und Raumfahrt sowie im Präzisionsformbau.

• Schwenkkopf-Maschinen
  Hier führt der Spindelkopf die Drehbewegungen aus. Diese Konstruktion bietet größere Flexibilität bei der Bearbeitung größerer oder höherer Werkstücke und eignet sich daher für komplexe Bauteile.

• Portalmaschinen


5-Achs-Portalbearbeitungszentrumverfügen über eine Brückenstruktur, die eine hervorragende Steifigkeit und Stabilität bietet. Sie werden häufig für große Komponenten und schwere Zerspanungsaufgaben in Branchen wie der Automobilindustrie und dem Maschinenbau eingesetzt.

5-Achs-Bearbeitungslösungen von Taikan

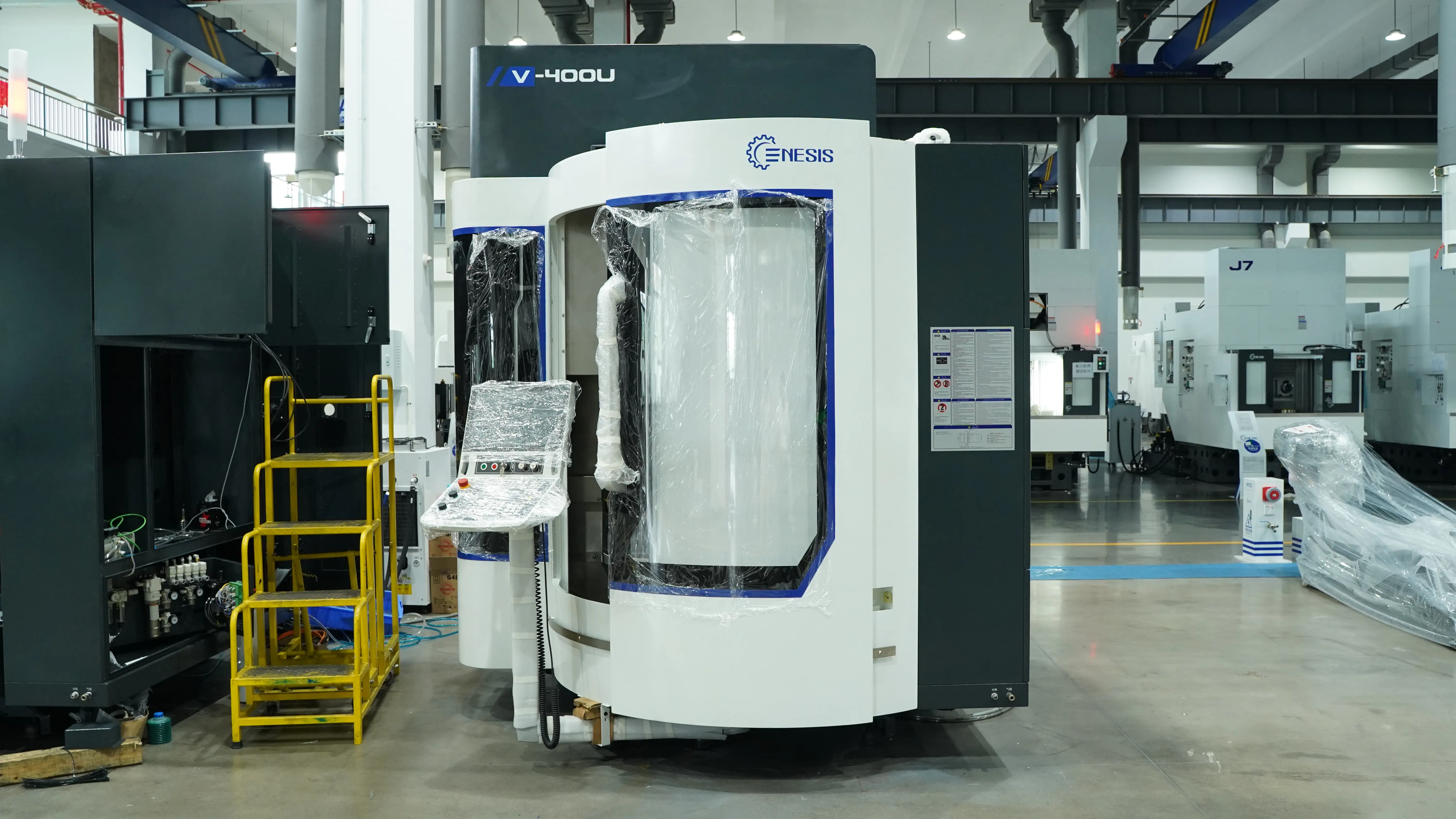

Um der wachsenden Nachfrage nach hochpräziser und komplexer Teilefertigung gerecht zu werden, bietet Taikan Machine mehrere fortschrittliche 5-Achs-Bearbeitungslösungen an. Zum Beispiel wird das5-Achs-Vertikalbearbeitungszentrumist für die hochpräzise Mehrflächenbearbeitung komplexer Komponenten ausgelegt.

Darüber hinaus bietet Taikan integrierte Fräs- und Drehfähigkeiten mit seiner FH-Serie5-Achs-Fräs- und -Drehzentren, die es ermöglicht, mehrere Bearbeitungsprozesse in einer einzigen Aufspannung abzuschließen. Für die großformatige Präzisionsfertigung bietet Taikan auch Portalbearbeitungszentren mit 5-Achs-Technologie an, die die erforderliche Steifigkeit und Stabilität für die Bearbeitung größerer Werkstücke bieten.

Ausgestattet mit fortschrittlichen CNC-Steuerungssystemen und Hochgeschwindigkeitsspindeltechnologie sind diese Maschinen darauf ausgelegt, eine effiziente und stabile Bearbeitung in anspruchsvollen industriellen Anwendungen zu unterstützen.

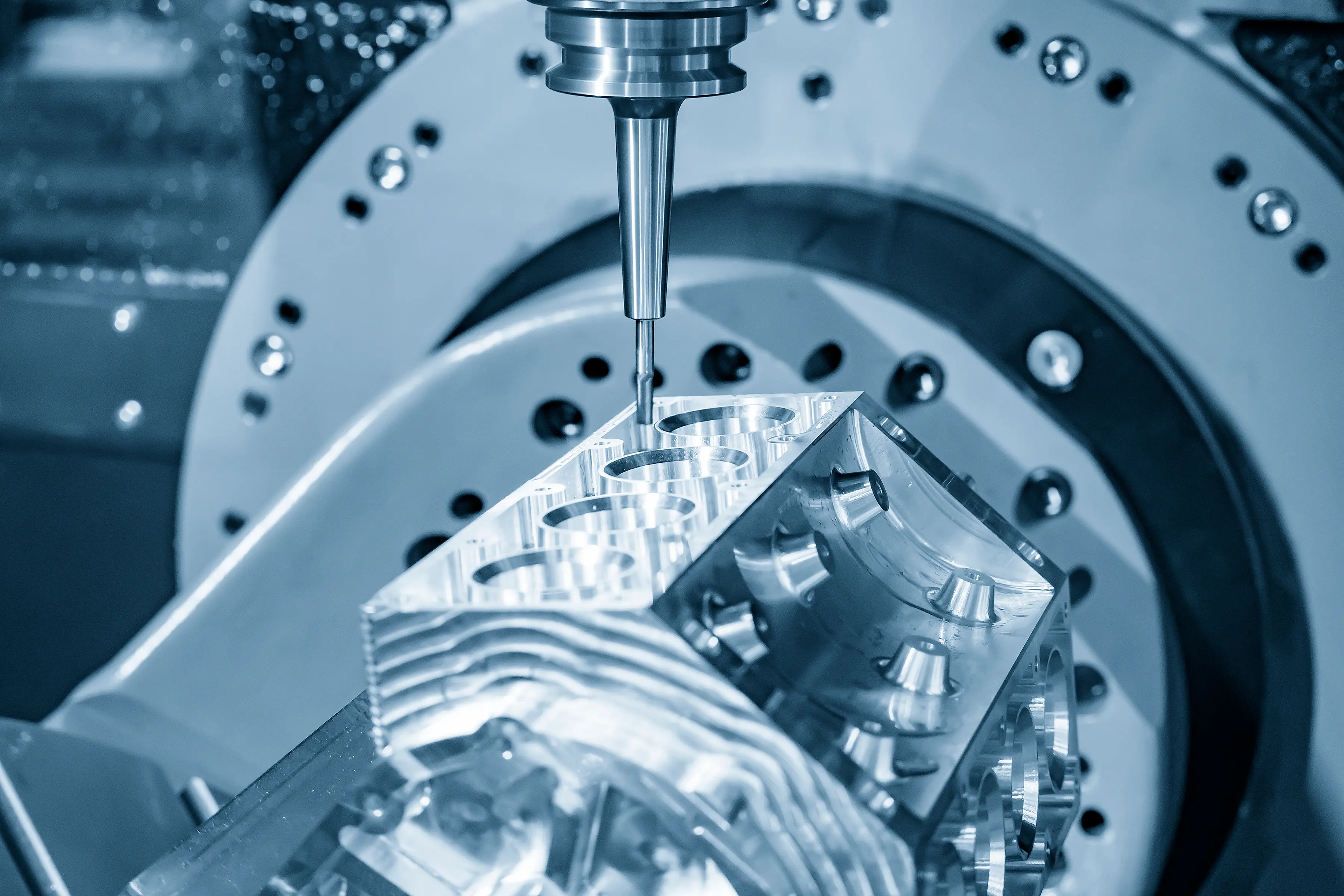

Hauptvorteile der 5-Achs-Bearbeitung

Der Hauptvorteil einer 5-Achs-CNC-Maschine besteht in ihrer Fähigkeit, komplexe Teile in einer einzigen Aufspannung zu bearbeiten, indem sich das Schneidwerkzeug entlang fünf verschiedener Achsen bewegt. Dies reduziert Positionierungsfehler, verbessert die Bearbeitungsgenauigkeit und steigert die Gesamteffizienz der Fertigung.

• Reduzierte Aufspannungen

Durch den Zugang zu mehreren Seiten eines Werkstücks in einer einzigen Einspannung entfällt bei der 5-Achs-Bearbeitung das wiederholte Umspannen, wodurch die Rüstzeit verkürzt und die Genauigkeit verbessert wird.

• Verbesserte Oberflächengüte

Kontinuierliche Werkzeugbahnen helfen, Ansatzstellen durch Umspannungen zu vermeiden, was zu glatteren und gleichmäßigeren Oberflächen führt.

• Erhöhte Präzision

Die zusätzlichen Drehachsen ermöglichen den Einsatz kürzerer Schneidwerkzeuge, reduzieren Werkzeugauslenkung und Vibrationen und ermöglichen engere Bearbeitungstoleranzen.

• Höhere Effizienz

Weniger Aufspannungen und kontinuierliche Bearbeitungsvorgänge verkürzen die Produktionszyklen und steigern die Fertigungsproduktivität.

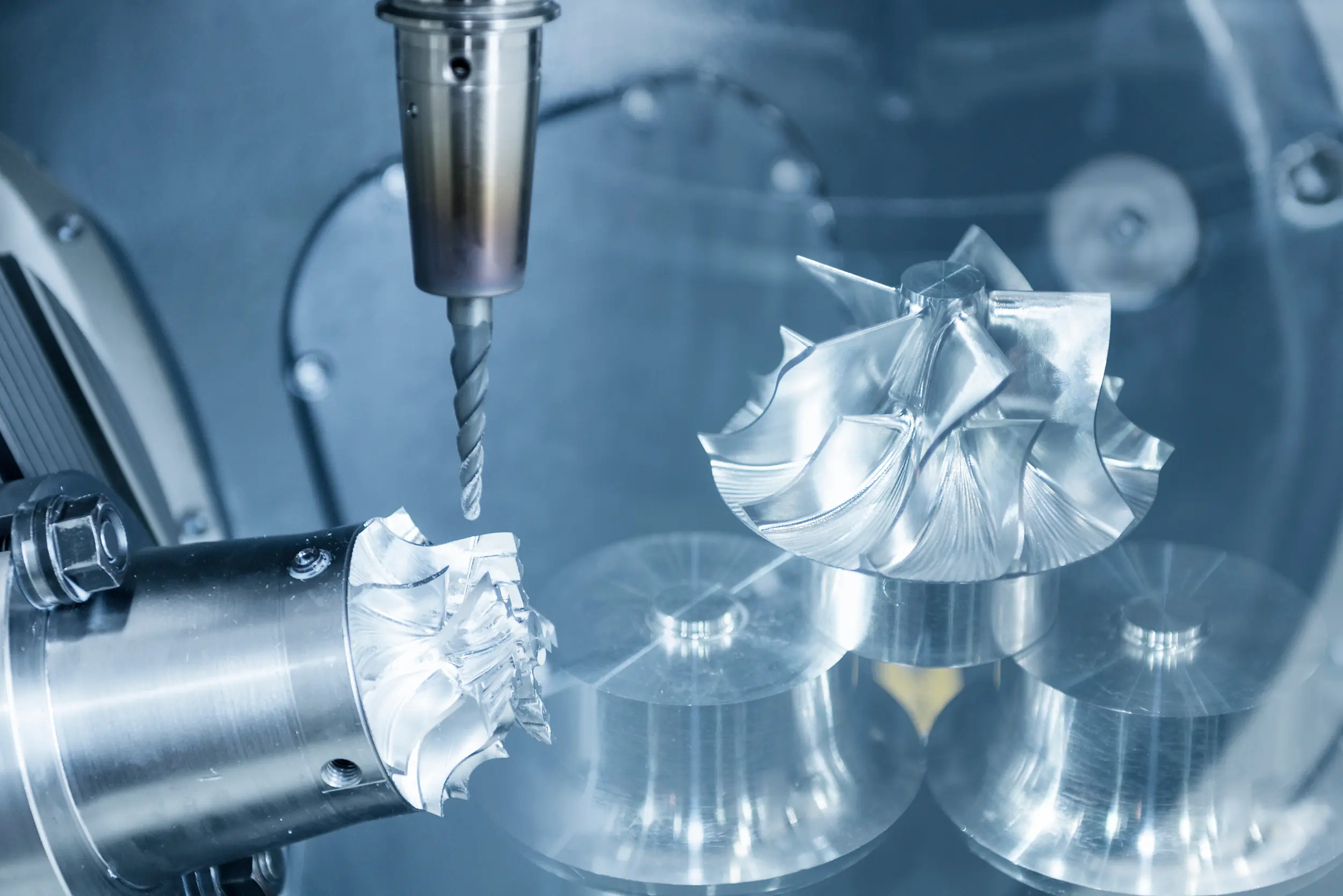

• Vielseitigkeit für komplexe Geometrien

Die 5-Achs-Bearbeitung kann Hinterschnitte, tiefe Kavitäten und mehrflächige Strukturen herstellen, die mit herkömmlichen 3-Achs-Maschinen nur schwer oder gar nicht realisierbar sind.

3-Achs- vs. 4-Achs- vs. 5-Achs-CNC-Bearbeitung: Hauptunterschiede

Wie Sie die richtige 5-Achs-CNC-Maschine für Ihre Fabrik auswählen?

Die Wahl der richtigen5-Achs-CNC-Maschinehängt von einem ausgewogenen Verhältnis zwischen Bearbeitungsanforderungen, Produktionsvolumen und langfristigen Fertigungszielen ab.

• Teilegröße und Komplexität

Analysieren Sie zunächst die Größe, das Gewicht und die geometrische Komplexität der Teile, die Sie produzieren möchten. Kleinere Präzisionskomponenten profitieren oft von 5-Achs-Schwenktisch-Maschinen, während größere Bauteile möglicherweise Portalmaschinen mit höherer Steifigkeit erfordern.

• Erforderliche Präzision und Toleranzen

Verschiedene Branchen erfordern unterschiedliche Bearbeitungstoleranzen. Anwendungen wie 3C-Elektronik, Präzisionsformen und Luft- und Raumfahrtkomponenten erfordern häufig eine hohe Positionsgenauigkeit und stabile Bearbeitungsleistung.

• Spindelleistung

Spindeldrehzahl, Leistung und Drehmoment bestimmen die Bearbeitungsfähigkeit. Hochgeschwindigkeitsspindeln sind ideal für Aluminium und Präzisionskomponenten, während für härtere Materialien ein höheres Drehmoment erforderlich ist.

• CNC-Steuerungssystem

Ein zuverlässiges CNC-System mit starker 5-Achs-Interpolations- und Synchronisationsfähigkeit gewährleistet sanfte Werkzeugbahnen und stabile mehrachsige Bewegungen bei komplexen Bearbeitungsvorgängen.

• Maschinensteifigkeit und thermische Stabilität

Eine starre Maschinenstruktur und eine stabile thermische Regelung sind unerlässlich, um die Bearbeitungsgenauigkeit während langer Produktionszyklen aufrechtzuerhalten.

• Kosten und langfristiger Wert

Neben der Anfangsinvestition sollten Hersteller die langfristigen Vorteile einer verbesserten Effizienz, reduzierter Aufspannungen und eines höheren Produktionsdurchsatzes bewerten.

• Lieferantenerfahrung und technischer Support

Die Zusammenarbeit mit einem erfahrenenHersteller von CNC-Maschinen aus China, wie z. B. Taikan, ermöglicht Zugang zu professioneller Schulung, laufender Wartungsunterstützung und technischer Hilfe während des gesamten Lebenszyklus der Maschine.

FAQs

F: Was ist 5-Achs-CNC-Bearbeitung?

A: Es handelt sich um einen Prozess, bei dem die Maschine entlang fünf Achsen (drei lineare, zwei rotatorische) verfährt, um komplexe Teile aus mehreren Winkeln in einer Aufspannung zu bearbeiten.

F: Wie unterscheidet sich die 5-Achs-Bearbeitung von der 3-Achs-Bearbeitung?

A: Der Hauptunterschied besteht in der Hinzufügung von zwei rotatorischen Achsen. Während 3-Achs-Maschinen sich nur entlang der X-, Y- und Z-Richtung bewegen, können 5-Achs-Maschinen das Werkzeug oder Werkstück kippen und drehen. Dies ermöglicht einen besseren Zugang zu komplexen Oberflächen, reduziert die Anzahl der Aufspannungen und verbessert die Bearbeitungsgenauigkeit.

F: Ist die 5-Achs-CNC-Bearbeitung für kleine Fabriken geeignet?

A: Ja, mit Modellen wie der T-U-Serie von Taikan ist sie für Präzisionsarbeiten in den Bereichen 3C oder Maschinenbau zugänglich und bietet Skalierbarkeit.

F: Welche Branchen profitieren am meisten von der 5-Achs-CNC-Bearbeitung?

A: Branchen, die komplexe Geometrien und hohe Präzision erfordern, profitieren am meisten. Dazu gehören die Luft- und Raumfahrt, Elektrofahrzeuge (NEVs), Unterhaltungselektronik (3C), Medizintechnik und der anspruchsvolle Maschinenbau.

F: Welche Wartung ist für eine 5-Achs-CNC-Maschine erforderlich?

A: Die regelmäßige Wartung umfasst typischerweise die Überprüfung der Spindelleistung, der Schmiersysteme, der Achsausrichtung und der CNC-Steuerungskomponenten. Eine ordnungsgemäße Wartung trägt dazu bei, die Bearbeitungsgenauigkeit zu erhalten und die Lebensdauer der Maschine zu verlängern.

F: Warum sollten Sie sich für die Taikan 5-Achs-CNC-Maschine entscheiden?

A: Mit 20 Jahren Erfahrung, Patenten und globalem Support liefert Taikan zuverlässige, maßgeschneiderte Lösungen.
