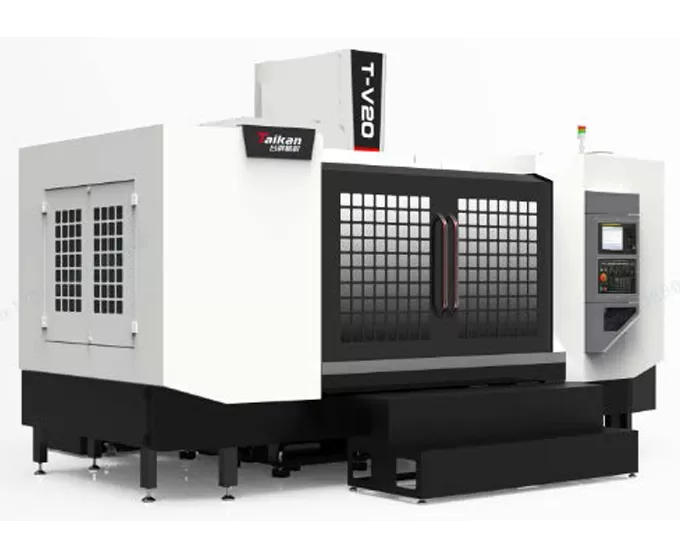

HT-V20 Vertikalbearbeitungszentrum für leichte Zerspanung

Verfahrweg

Tischverfahrweg (X-Achse)

mm

2000

Schlittenverfahrweg (Y-Achse)

mm

650

Spindelstockverfahrweg (Z-Achse)

mm

590

Abstand von Spindelnase zur Tischoberfläche

mm

100-690

Abstand von Spindelmitte zur Ständerführung

mm

707

Arbeitstisch

Tischgröße

mm

2000*650

Max. Belastung (gleichmäßige Belastung)

kg

800

T-Nut (Anzahl der Nuten - Nutbreite * Abstand)

mm

5-18*125

Spindel

Motorleistung (Nenn-/Kurzzeitleistung)

kW

7.5/11

Motordrehmoment (Nenn-/Kurzzeit)

N.m

35.8/95.5

Drehzahlbereich

min⁻¹

20-12000

Spindeldurchmesser

mm

150

Spindelkegel

/

BT40

Einzugsbolzen-Spezifikation

/

1-15000

Geschwindigkeit

Vorschubgeschwindigkeitsbereich Schneiden

mm/min

27/36/36

Eilganggeschwindigkeit X/Y/Z-Achse

m/min

0.015

Genauigkeit

Positioniergenauigkeit (X/Y/Z)

mm

0.008

GB/T18400.4 (Gesamtverfahrweg)

Wiederholgenauigkeit (X/Y/Z)

mm

0.01

Werkzeugmagazin

Werkzeugkapazität

pcs

0.006

Max. Werkzeuggewicht

kg

24

Max. Werkzeuglänge

mm

7

Max. Werkzeugdurchmesser (voll / benachbarte Taschen leer)

mm

250

Sonstiges

Z-Achsen-Gegengewicht

φ75/φ150

CNC-Steuerung

/

Mitsubishi M80VB

Druckluftquelle

Flow

L/min

≥280（ANR）

Luftdruck

MPa

0.6-0.8

Anlagenkapazität

KVA

25

Kühlmitteltankvolumen

L

400

Maschinenabmessungen

mm

4800*3900 (einschließlich Stufen)*2950

Entspricht X*Y*Z-Achse

Gewicht (ca.)

Kg

8450
