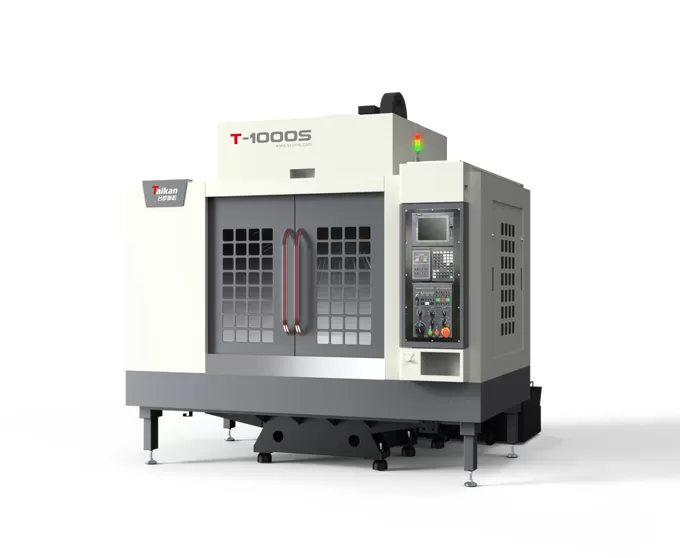

Name: HT-1000S Hochgeschwindigkeits- und Hocheffizienz-Radnaben-Bearbeitungszentrum
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Technische Daten des HT-1000S Hochgeschwindigkeits- und Hochleistungs-Radnabenbearbeitungszentrums

Item			Unit	HT-1000S	Bemerkungen
Verfahrweg	Tischverfahrweg (X-Achse)		mm	1000
	Schlittenverfahrweg (Y-Achse)		mm	500
	Spindelstockverfahrweg (Z-Achse)		mm	450
	Abstand Spindelnase – Tischoberfläche		mm	125–575
	Abstand Spindelmitte – Säulenführungsoberfläche		mm	569
Tisch	Tischgröße		mm	1100*500
	Max. Traglast		kg	400
	T-Nut (Anzahl Nuten – Nutbreite * Abstand)		mm	5-18*100
Spindel	Motorleistung (Nenn-/Kurzleistung)		kW	3.7/5.5
	Motordrehmoment (Nenn-/Kurzdrehmoment)		N.m	14.1/21
	Spindelmotordrehzahl		rpm	20-20000
	Spindelkegel		/	BT30
Drehzahl	Vorschubgeschwindigkeitsbereich		mm/min	1-15000
Drehzahl	Eilganggeschwindigkeit X/Y/Z		m/min	48/48/48
Genauigkeit	Positioniergenauigkeit (X/Y/Z)		mm	0.01	GB/T 18400.4 (voller Verfahrweg)
Genauigkeit	Wiederholgenauigkeit (X/Y/Z)		mm	0.006	GB/T 18400.4 (voller Verfahrweg)
Werkzeugmagazin	Werkzeugmagazinkapazität		pcs	21
	Max. Werkzeuggewicht		kg	3
	Max. Werkzeuglänge		mm	300
	Max. Werkzeugdurchmesser (voll / mit freien Nachbarplätzen)		mm	Ф60/Ф80
Sonstiges	CNC-System			Mitsubishi M80VB
	Druckluftversorgung	Flow	L/min	≥200 (ANR)
	Druckluftversorgung	Druckluftdruck	MPa	0.6-0.8
	Anschlussleistung		kVA	15
	Max. Kühlmitteltankkapazität		L	300
	Maschinenabmessungen		mm	261030002850	Bezüglich XYZ-Achsen
	Gewicht (ca.)		kg	4300

Die Angaben auf dieser Seite dienen nur als Referenz. Technische Daten und Details können sich aufgrund von Produktaktualisierungen oder -verbesserungen ändern. Für weitere Informationen kontaktieren Sie uns bitte.
