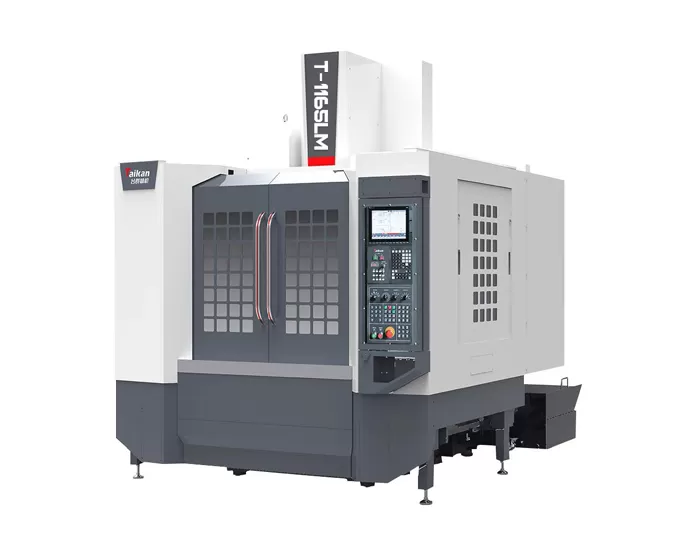

T-1165LM Vertikales Bearbeitungs zentrum mit hoher Geschwindigkeit und hoher Steifigkeit

Reisen

Tisch reise (X-Achse)

Mm

1100

Sattel weg (Y-Achse)

Mm

650

Headstock-Reise (Z-Achse)

Mm

600

Abstand von der Spindel nase zur Tisch oberfläche

Mm

150 ~ 750

Abstand von der Spindel mitte zur Säulen führungs fläche

Mm

695

Arbeits tisch

Tisch größe

Mm

1200*650

Max. last (sogar tragend)

Kg

1000

T-Schlitz (Anzahl der Schlitze-Schlitz breite * Abstand)

Mm

5-18*100

Spindel

Motor leistung (Nennleistung/kurze Zeit)

KW

45976

Motor drehmoment (Nennleistung/kurze Zeit)

N.m

52,5/118

Drehzahl bereich

R/min

50-8000 (Gürtel)

Spindel durchmesser

Mm

Φ 150

Spindel verjüngung

/

BT40

Rivet-Spezifikationen

/

P40T-I(MAS403)

Geschwindigkeit

Schnitt vorschub geschwindigkeit bereich

Mm/min

1-10000

X/Y/Z Achse schnelle Traverse Geschwindigkeit

M/min

30/30/20

Genauigkeit

Position ier genauigkeit (X/Y/Z)

Mm

0,008/0,008/0,01

GB/T18400.4 (volle Reise)

Wiederholbar keit (X/Y/Z)

Mm

0,005/0,005/0,008

Werkzeug magazin

Werkzeug kapazität

Pcs

24

Max. Werkzeug gewicht

Kg

7

Max. Werkzeug länge

Mm

250

Max. Werkzeug durchmesser (voll/angrenzend leer)

Mm

Φ 75/Φ 150

Andere

Z-Achsen-Gegengewicht

/

/

CNC-System

/

Mitsubishi M80VB

Luft quelle

Durchfluss

L/min

≥ 280(ANR)

Luftdruck

MPa

0,6 ~ 0,8

Ausrüstung kapazität

KVA

25

Kühlmittel tank kapazität

L

300

Maschinen größe

Mm

2700 × 3560 × 3040

Entspricht der X * Y * Z-Achse

Gewicht (ca.)

Kg

7500
