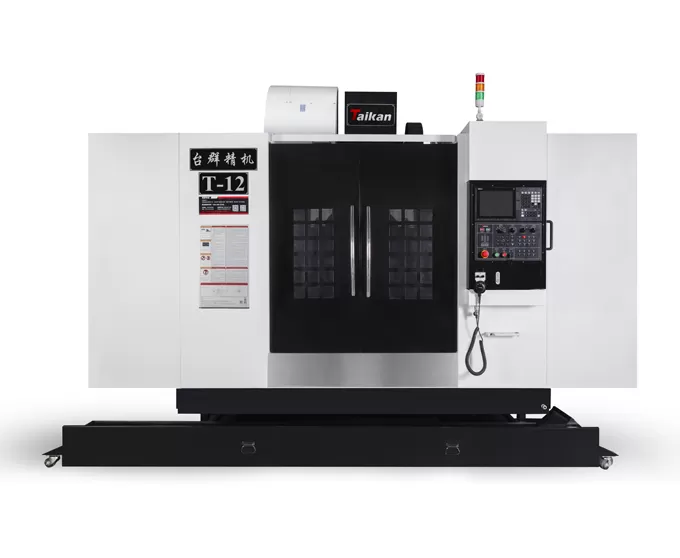

Name: HT-12 Boxway Vertikalbearbeitungszentrum
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Merkmal des HT-12 Boxway Vertikalbearbeitungszentrums

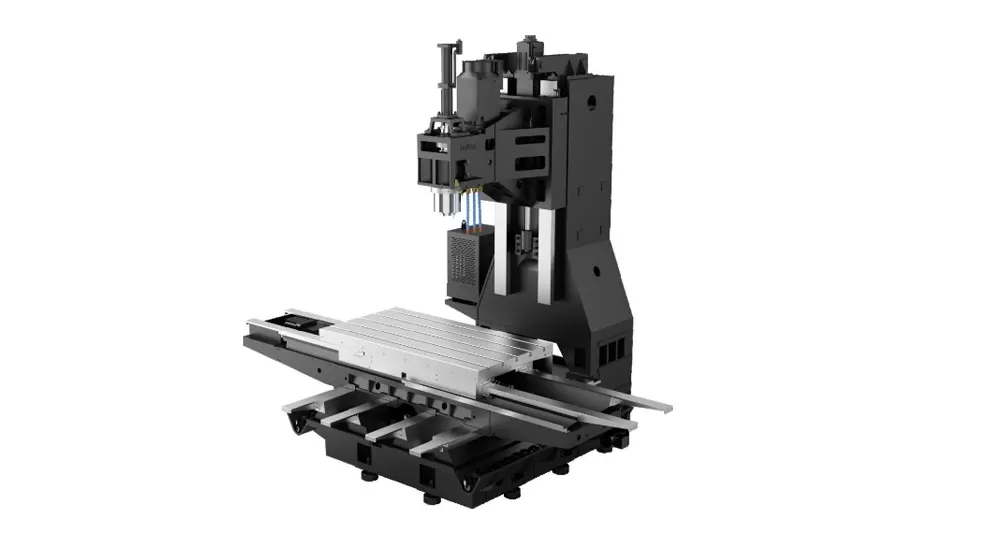

Maschinen struktur

Feste Säulen-Cross-Slide-Struktur mit einer übergroßen stabilen Basis, um eine hohe Tragfähigkeit zu gewährleisten.

Hergestellt aus hochfestem Gusseisen, bietet aus gezeichnete Steifigkeit und stabile Präzision.

Drei-Achsen-Box-Leitfaden

Die X-, Y-und Z-Achsen sind mit präzisions gehärteten Gusseisen vorrichtungen mit einem Oberflächen verbund ausgestattet, der mit einer PTFE-Beschichtung (Poly tetra fluor ethylen) verbunden ist.

Dieses Design bietet eine hohe Steifigkeit und eine aus gezeichnete Stoß dämpfung, was es ideal für das schwere Schneiden von Forms tahl mit hoher Härte macht.

Spindel

Hochgeschwindigkeits-Spindel einheit (BT50, 8000r/min) mit Labyrinth-Design und Luftschutz, wodurch verhindert wird, dass Schneid flüssigkeit in die Spindel lager gelangt.

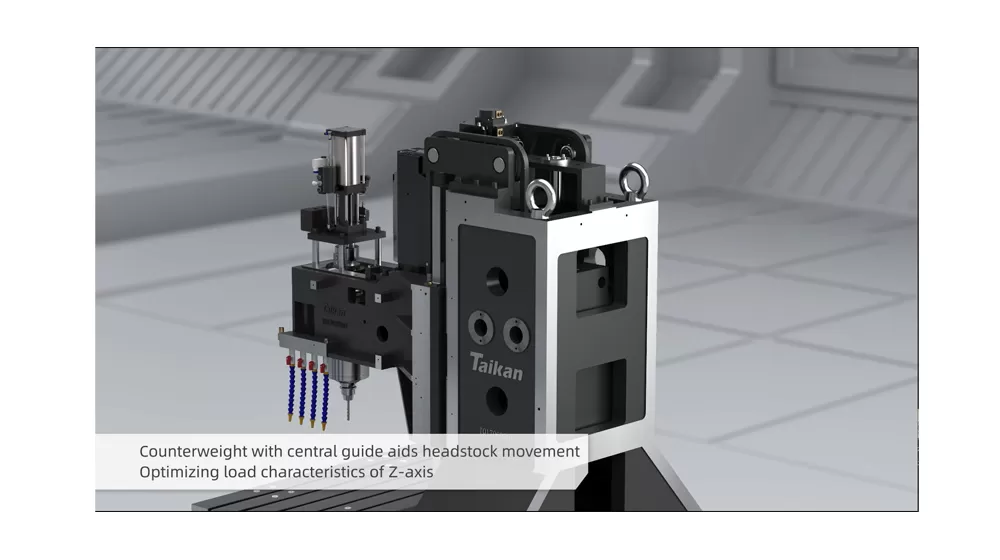

Z-Achse Gegengewicht

Gegengewicht mit zentraler Führung unterstützt die Kopfstock bewegung

Optimierung der Last eigenschaften der Z-Achse

Anwendung des HT-12 Boxway Vertikalbearbeitungszentrums

Hauptsächlich in der Formenbauindustrie eingesetzt, ist es auch weit verbreitet in der Luft- und Raumfahrt, Energieanlagen, Automobilherstellung, Medizintechnik und anderen Branchen.

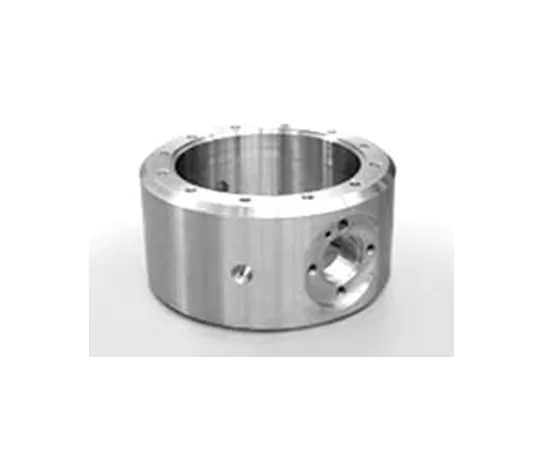

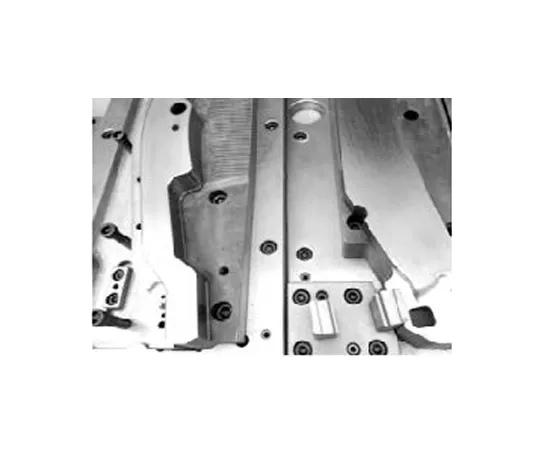

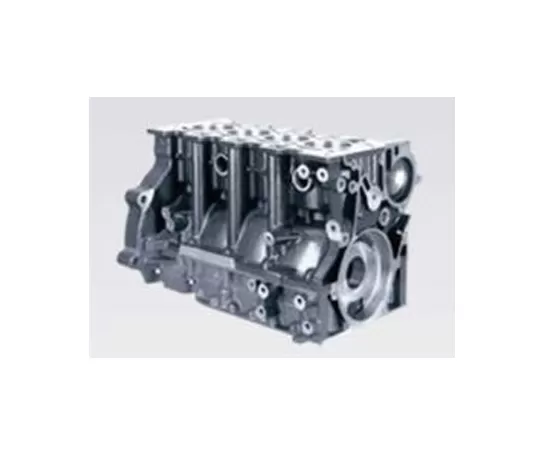

Werkstück Beispiel 1

Werkstück Beispiel 2

Werkstück Beispiel 3

Werkstück Beispiel 4

Technische Daten des HT-12 Boxway Vertikalbearbeitungszentrums

Item			Unit	HT-12	Bemerkungen
Verfahrweg	Tischverfahrweg (X-Achse)		mm	1200
	Schlittenverfahrweg (Y-Achse)		mm	700
	Spindelstockverfahrweg (Z-Achse)		mm	600
	Spindelnase zu Tisch		mm	150～750
	Spindelmitte zu Ständer		mm	785

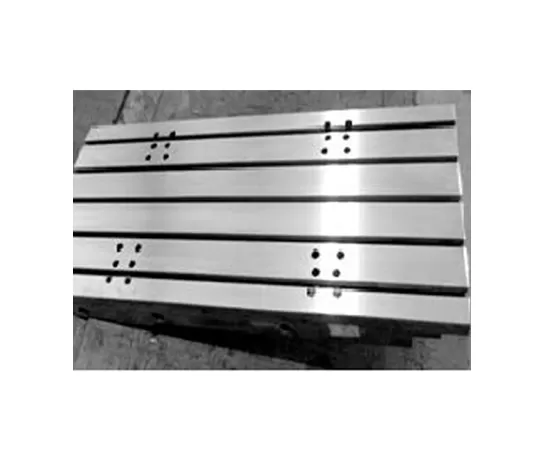

Tisch	Tischgröße		mm	1360×700
	Tischbelastung		kg	1000
	T-Nuten (Anzahl-Breite×Teilung)		mm	5-18×152.5
Spindel	Motorleistung (Dauer/30min)		kW	‘11/15
	Drehzahlbereich		rpm	50～8000 (Riemenantrieb)
	Spindeldurchmesser		mm	φ155
	Werkzeughaltertyp		–	BT50
	Anzugsbolzentyp		–	P50T-I (MAS403)
Geschwindigkeiten	Vorschubbereich		mm/min	1-10000
Geschwindigkeiten	Eilganggeschwindigkeit (X/Y/Z)		m/min	41255
Genauigkeit	Positioniergenauigkeit (X/Y/Z)		mm	0.015	GB/T18400.4 (Voller Verfahrweg)
Genauigkeit	Wiederholgenauigkeit (X/Y/Z)		mm	0.008

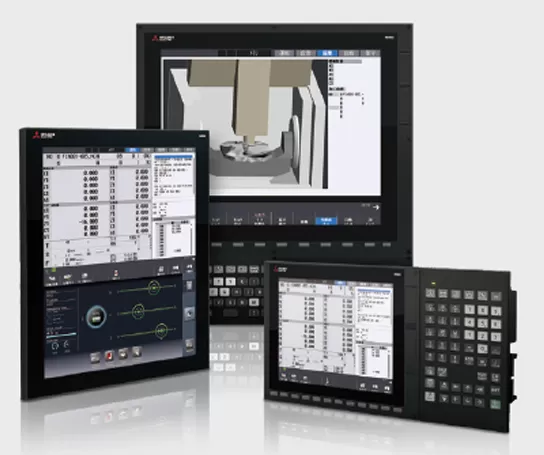

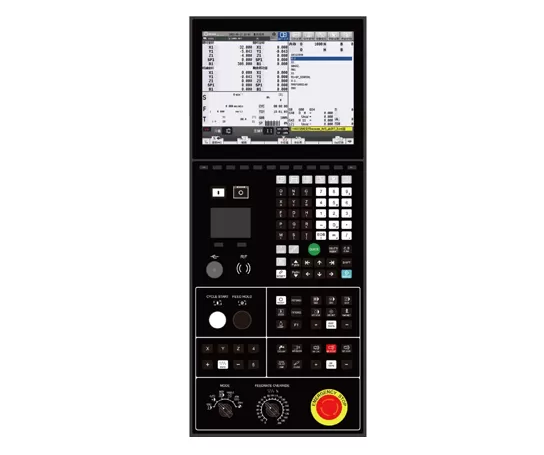

Sonstiges	CNC-Steuerung		–	Mitsubishi M80VA
	Druckluftversorgung	Flow	L/min	≥280 (ANR)
	Druckluftversorgung	Druck	MPa	0.6~0.8
	Leistungsbedarf		kVA	30
	Kühlmitteltankinhalt		L	350
	Maschinenabmessungen		mm	3650×3020×2900	X/Y/Z-Achsenrichtungen
	Maschinengewicht (ca.)		kg	9400

Die Angaben auf dieser Seite dienen nur zu Referenzzwecken. Technische Daten und Details können sich aufgrund von Produktverbesserungen oder -änderungen ändern. Für weitere Informationen kontaktieren Sie uns bitte.
