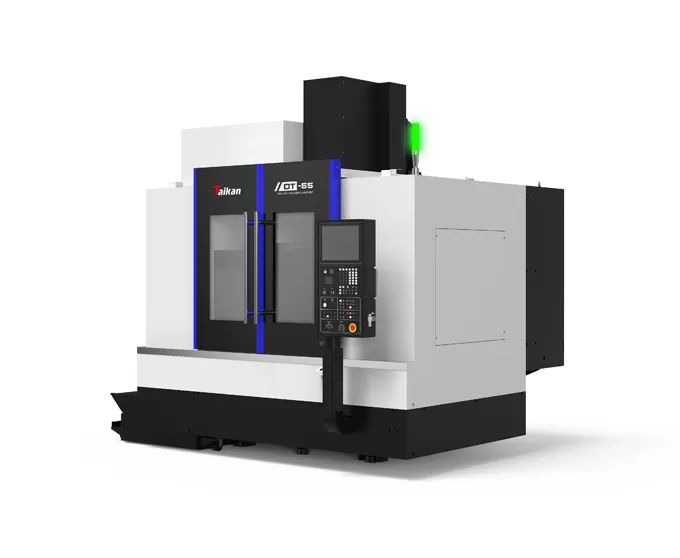

HDT55 Hochpräzises Vertikalbearbeitungszentrum

Verfahrwege

Tischverfahrweg (X-Achse)

mm

1050

Schlittenverfahrweg (Y-Achse)

mm

550

Spindelkastenverfahrweg (Z-Achse)

mm

550

Abstand Spindelnase zur Tischoberfläche

mm

120-670

Abstand Spindelmitte zur Säulenführung

mm

650

Tisch

Tischgröße

mm

1200*500

Tischbelastung

kg

800

T-Nut (Anzahl-Breite*Abstand)

mm

5-18*100

Spindel

Motorleistung (S1/S6)

kW

11/18.5

Motordrehmoment (S1/S6) (Nenn-/Kurzzeit-)

N.m

52.5/118

Drehzahl

U/min

50~12000 (direkt)

Spindeldurchmesser

mm

Ф150

Spindelaufnahme

/

BBT40

Antriebe

Motorleistung X/Y/Z

kW

3.0/3.0/3.0

Geschwindigkeit

Eilganggeschwindigkeit X/Y/Z-Achse

m/min

48/48/48

Genauigkeit

Positioniergenauigkeit (X/Y/Z)

mm

0.006/0.006/0.006

VDI 3441

Wiederholgenauigkeit (X/Y/Z)

mm

0.004/0.004/0.004

Werkzeugmagazin

Werkzeugkapazität

T

30

Max. Gewicht

kg

8

Max. Länge

mm

350

Max. zulässiges Drehmoment

Nm

≤10,19

Max. Durchmesser (voll/benachbart)

mm

Ф80/Ф150

Sonstiges

CNC-Steuerung

/

FANUC 0i MF PLUS

Druckluftversorgung

Flow

L/min

≥280 (ANR)

Luftdruck

MPa

0.6-0.8

Anlagenkapazität

KVA

25

Maschinenabmessungen

mm

3148*2926*2935

Entsprechend X*Y*Z-Achse

Maschinengewicht (ca.)

kg

6000
