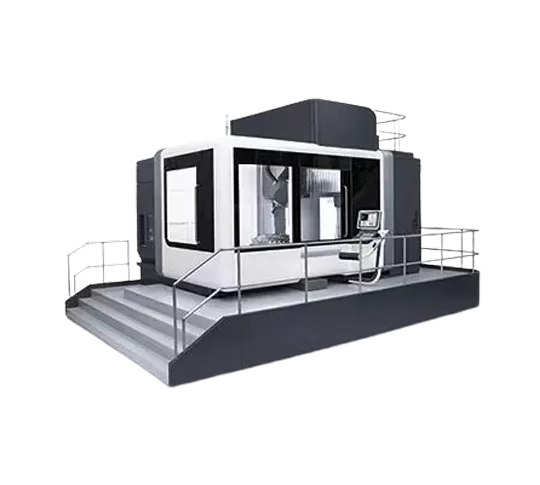

FH210P 5-Achsen-Fräs-und Dreh-Bearbeitungs zentrum

X/Y/Z-Achse Reisen

2100 × 2100 × 1300mm

Abstand vom horizontalen Fräskopf

Zentrum zum Arbeitstisch

130 ~ 1430mm

Drehtisch geschwindigkeit

30 U/min

Arbeitstisch größe

Φ 1800mm

Max Tisch belastung

Fräsen 8000kg

Schwenk fräskopf (B-Achse)

Standard

Schwenk bereich (0 = Vertikal/180 = Niveau)

-15 ° ~ + 180 °

B-Achse Nenndrehzahl

50 U/min

Abstand von der vertikalen Spindel nase zum Tisch

236 ~ 1536mm

Elektrische Spindel Max. Geschwindigkeit

10000 U/min

Leistung (S1-100 %/40% DC)

48/71kW

Drehmoment (S1-100 %/40% DC)

300/452Nm

Spindel verjüngung

1:10 Verjüngung

Werkzeug-Schnitts telle

HSK100A

Kapazität des Werkzeug magazins

40T

Max. Werkzeug durchmesser/Länge/Gewicht

Φ 135mm/300mm/12kg

Werkzeug wechsel zeit (Werkzeug zum Werkzeug)

4s

Bohren (Normal isierender Stahl mit mittlerem Kohlenstoff gehalt)

Φ 50mm

Tippen (Normalis ierung von Stahl mit mittlerem Kohlenstoff gehalt)

M40

Schnelle Durchquerung

40 m/min

X/Y/Z Position ier genauigkeit

0,012mm

X/Y/Z Wiederholung position ier genauigkeit

0,01mm
