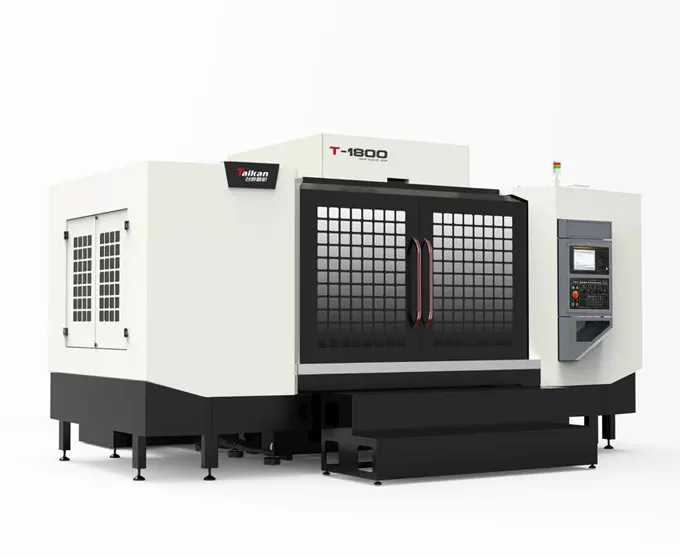

HT-1800 Hochgeschwindigkeits- und Hochpräzisions-Bohr- und Fräsbearbeitungszentrum

Verfahrwege

Tischverfahrweg (X-Achse)

mm

1800

Schlittenverfahrweg (Y-Achse)

mm

650

Spindelstockverfahrweg (Z-Achse)

mm

475

Abstand von Spindelnase zur Tischoberfläche

mm

100-575

Abstand von Spindelmitte zur Ständerführungsfläche

mm

707

Tisch

Tischgröße

mm

1900*650

Max. Belastung

kg

600

T-Nuten (Anzahl der Nuten - Nutbreite * Teilung)

mm

5-18*125

Spindel

Motorleistung (Nenn-/Kurzzeitleistung)

kW

3.7/5.5

Motordrehmoment (Nenn-/Kurzzeitmoment)

N.m

14.1/21.0

Spindelmotordrehzahl

rpm

20-20000

Spindelaufnahme

/

BT30

Drehzahl

Vorschubgeschwindigkeitsbereich

mm/min

1-15000

Eilganggeschwindigkeit X/Y/Z-Achse

m/min

30/36/36

Genauigkeit

Positioniergenauigkeit (X/Y/Z)

mm

0.015

GB/T 18400.4 (Gesamter Verfahrweg)

Wiederholgenauigkeit (X/Y/Z)

mm

0.008

Werkzeugmagazin

Werkzeugmagazinkapazität

pcs

21

Max. Werkzeuggewicht

kg

3

Max. Werkzeuglänge

mm

200

Max. Werkzeugdurchmesser (voll/nebenstehend leer)

mm

Ф60/Ф80

Sonstiges

CNC-Steuerung

/

Mitsubishi M80VB

Druckluftanschluss

Flow

L/min

≥200（ANR）

Luftdruck

MPa

0.6-0.8

Anlagenkapazität

kVA

20

Max. Kühlmitteltankinhalt

L

400

Maschinenabmessungen

mm

4400*3900*2560 (einschließlich Stufen)

Entsprechend X*Y*Z-Achse

Gewicht (ca.)

kg

7500
