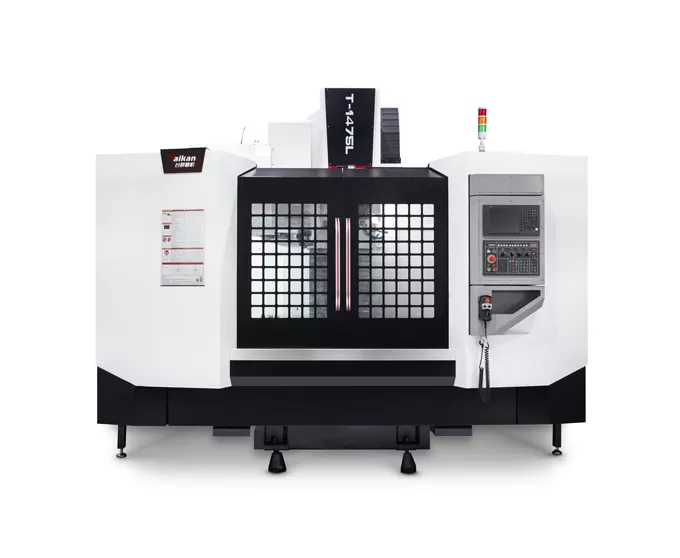

T-1475L Hochgeschwindigkeits-und Hochpräzisions-Vertikal-Bearbeitungs zentrum

Reisen

Tisch reise (X-Achse)

Mm

1400

Sattel weg (Y-Achse)

Mm

750

Headstock-Reise (Z-Achse)

Mm

750

Abstand von der Spindel nase zur Tisch oberfläche

Mm

120 ~ 870

Abstand von der Spindel mitte zur Säulen führungs fläche

Mm

810

Tabelle

Tisch größe

Mm

1500*750

Max. last (sogar tragend)

Kg

1400

T-Schlitz (Anzahl der Schlitze-Schlitz breite * Abstand)

Mm

5-18*150

Spindel

Motor leistung (Nennleistung/kurze Zeit)

KW

15/18,5

Motor drehmoment (Nennleistung/kurze Zeit)

N.m

143/191

Drehzahl bereich

R/min

50 ~ 6000 (Gürtel)

Spindel durchmesser

Mm

Φ 190

Spindel verjüngung

/

BT50

Rivet-Spezifikationen

/

P50T-I(MAS403)

Geschwindigkeit

Schnitt vorschub geschwindigkeit bereich

Mm/min

24

X/Y/Z Achse schnelle Traverse Geschwindigkeit

M/min

15

Werkzeug magazin

Werkzeug kapazität

Mm

300

Max. Werkzeug gewicht

Mm

Φ 105/Φ 210

Max. Werkzeug länge

Pcs

1-10000

Max. Werkzeug durchmesser (voll/angrenzend leer)

Kg

24/24/15

Genauigkeit

Position ier genauigkeit (X/Y/Z)

Mm

0,015

GB/T 18400.4 (volle Reise)

Wiederholbar keit (X/Y/Z)

Mm

0.008

Andere

Z-Achsen-Gegengewicht

Gegengewicht

CNC-System

/

FANUC 0i-MF Plus

Luft quelle

Durchfluss

L/min

280(ANR)

Luftdruck

MPa

0,6 ~ 0,8

Ausrüstung kapazität

KVA

35

Kühlmittel tank kapazität

L

400

Maschinen größe

Mm

5050 × 3680 × 3440

Mit Chip förder pedal

Gewicht (ca.)

Kg

11400
