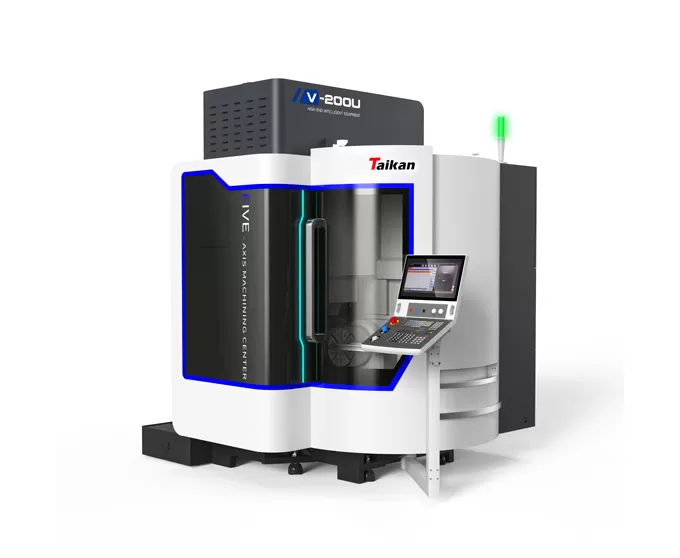

Name: HV-200U Vertikales 5-Achs-Bearbeitungszentrum
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Charakter is tisch für V-200U vertikale 5-Achsen-Bearbeitungszentrum

Struktur mit hoher Steifigkeit

Hohe Steifigkeit Gantry-Typ O-förmige Struktur, hochwertiges graues Gusseisen material: Bietet starke Steifigkeit und Stabilität, reduziert die Verformung und verbessert die Genauigkeit.
Stufen anordnung der Führungs schienen des Balkens, kurzer Abstand von der Spindel zum Balken: Verbessert die Steifigkeit und verbessert die Bearbeitungs genauigkeit.
Einarmiger Drehtisch, minimierter Abstand vom X-Achsen-Antriebs punkt zum Bearbeitungs punkt: Reduziert Vibrationen, verbessert Präzision und Effizienz.

Hochpräziser Rotations tisch mit Direkt antrieb

Rahmenlose Direkt antriebs motoren mit hohem Drehmoment: Bietet hohe Steifigkeit und Präzision, treibt die B/C-Achsen direkt an und reduziert mechanische Verluste.
Kompakte Struktur, Motor rotor integriert mit dem Dreh mechanismus: Verbessert die Stabilität und Genauigkeit.
Motors tator gekühlt durch Kühlmittel: Gewähr leistet thermische Stabilität und reduziert Präzisions fehler, die durch Temperatur änderungen verursacht werden.
Höchst geschwindigkeit von B/C-Achsen: 50r/min: Erfüllt die Anforderungen einer komplexen Bearbeitung und verbessert die Effizienz.

Motorisierte Hochgeschwindigkeits-Spindel

HSK E40 motorisierte Hochgeschwindigkeits-Spindel
Höchst geschwindigkeit bis zu 30.000 U/min.

30-Werkzeug Regenschirm Magazin

Hochpräziser Rotations tisch mit Direkt antrieb

Motorisierte Hochgeschwindigkeits-Spindel

Anwendung des V-200U vertikalen 5-Achsen-Bearbeitungszentrums

Weit verbreitet in der Verarbeitung von Laufrädern, Automobil teilen, Präzisions formen, medizinischen Geräten und anderen komplexen Komponenten.

Werkstück Beispiel 1

Werkstück Beispiel 2

Werkstück Beispiel 3

Werkstück Beispiel 4

Werkstück Beispiel 5

Werkstück Beispiel 6

Werkstück Beispiel 7

Taikan HV‑200U CNC 5-Achs-Bearbeitungsprozess-Video

Technische Daten des vertikalen 5-Achs-Bearbeitungszentrums HV-200U

Item		Unit	V-200U
Verfahrweg	Verfahrweg X/Y/Z	mm	500/280/300
	Drehbereich B-Achse	°	+30°~ -120°
	Drehbereich C-Achse	°	360°
	Abstand von Spindelnase zur Tischoberfläche	mm	100-400
Tisch	Tischgröße	mm	Φ260
	Max. Belastung	kg	30
	T-Nut (Anzahl Nuten - Nutbreite * Abstand)	mm	8-14*45° (gleichmäßig verteilt)
Geschwindigkeit	Eilganggeschwindigkeit X/Y/Z-Achse	mm/min	24000
Geschwindigkeit	Eilgangdrehzahl B/C-Achse	U/min	50/50
Genauigkeit	Positioniergenauigkeit X/Y/Z-Achse	mm	0.006/0.006/0.006
	Wiederholgenauigkeit X/Y/Z-Achse	mm	0.004/0.004/0.004
	Positioniergenauigkeit B/C-Achse	sec	8/8
	Wiederholgenauigkeit B/C-Achse	sec	5/5
Spindel	Spindelmotorleistung (S1/S6)	kW	11/19
	Spindelmotordrehmoment (S1/S6)	Nm	5/8.7
	Spindeldrehzahl	U/min	0~30000
	Werkzeughalter-Spezifikationen	/	HSK E40
Werkzeugmagazin	Magazinstruktur	/	Schirmmagazin
	Magazinkapazität	T	30
	Max. Werkzeuggewicht	kg	1.2
	Max. Werkzeuglänge	mm	150
	Max. Durchmesser (voll / benachbarter Platz frei)	mm	φ40/φ60
Sonstiges	CNC-System	/	Siemens SINUMERIK ONE
	Druckluftbedarf	MPa	0,6~0,8
	Gesamtanschlussleistung	kW	32
	Maschinenabmessungen (LängeBreiteHöhe)	mm	320040002700
	Maschinengewicht (ca.)	KG	5500

Die Informationen auf dieser Seite dienen nur als Referenz. Technische Daten und Details können sich aufgrund von Produkt-Upgrades oder -Verbesserungen ändern. Für weitere Informationen kontaktieren Sie uns bitte.
