Name: HG-V1218D Portal-Bearbeitungszentrum mit Direktantriebsspindel
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Merkmale des HG-V1218D Direktantriebsspindel-Portalbearbeitungszentrums

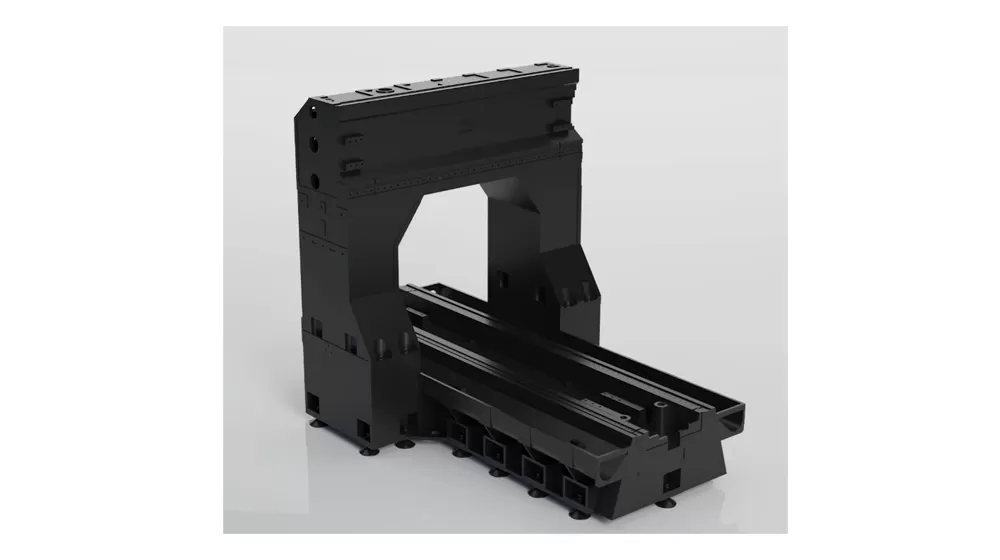

Maschinen struktur

Integriertes Design: Die Maschine verfügt über eine Gantry-Struktur mit integrierter Säule und Querträger, wodurch die Gesamt steifigkeit erhöht wird.
Z-Axis Balance System: Nutzt Stickstoff druck, um das Gewicht des Spindel kastens und des Stößels auszug leichen, wodurch die Belastung des Servomotors verringert wird. Dies minimiert Vibrationen und Verformungen und verbessert die Bearbeitungs genauigkeit und Stabilität. Darüber hinaus reduziert es den mechanischen Verschleiß und verlängert die Lebensdauer der Maschine.

3-Achsen-Bewegungssystem

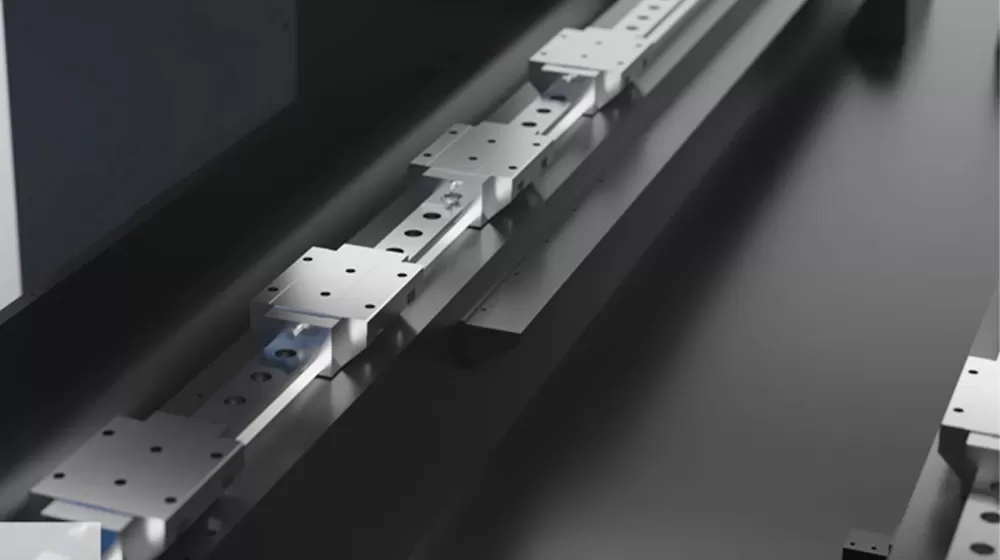

3-Achsen-Leitfaden: Nimmt ein lineares Rollen führungs design an, das eine schnelle dynamische Reaktion und hohe Präzision bietet und einen reibungslosen Betrieb ohne Kriechen gewähr leistet.
Antriebs system: Der Servomotor ist direkt mit einer hochpräzisen Kugel umlaufs pindel gekoppelt, kombiniert mit einer festen vorgespannten Struktur an beiden Enden, wodurch eine hohe Übertragungs genauigkeit und Stabilität erreicht wird.

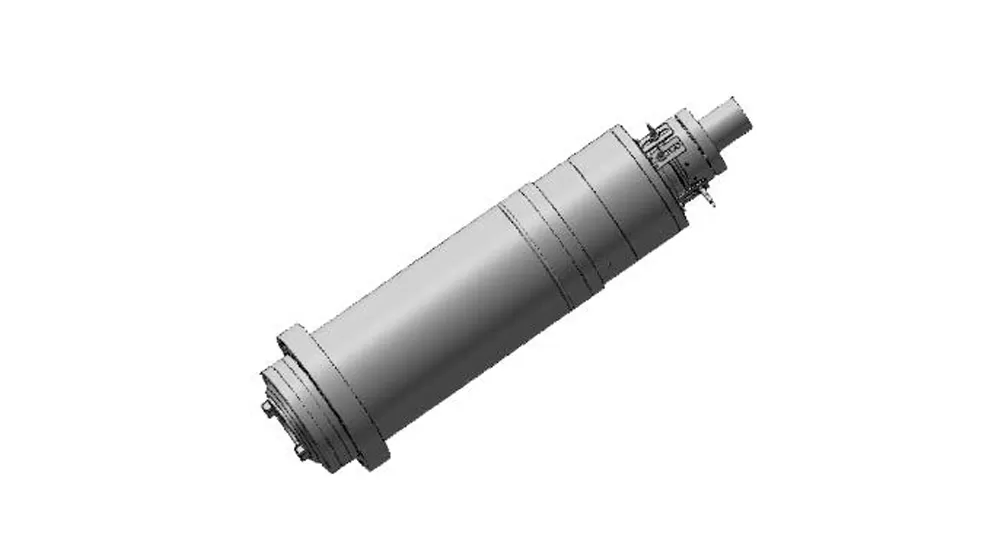

Direkt gekoppelte Hoch geschwindigkeit spindel

Hoch geschwindigkeit spindel: BT40 direkt gekoppelte Spindel mit einer Höchst geschwindigkeit von 12.000 U/min, die eine hervorragende Schneid effizienz und-leistung bietet.
Kühlmittel verhindern: Das vordere Ende der Spindel verfügt über eine Labyrinth dichtung struktur und ein Luftschutz system, das das Eindringen von Kühlmittel in die Spindel lager effektiv verhindert und die Lebensdauer verlängert.
Thermische Steuerung: Ausgestattet mit einer zentralen Luftblas funktion und einem automatischen Zirkulation kühlsystem, das den Temperatur anstieg und die thermische Verformung deutlich reduziert und eine hohe Bearbeitungs genauigkeit und Stabilität gewähr leistet.

ATC

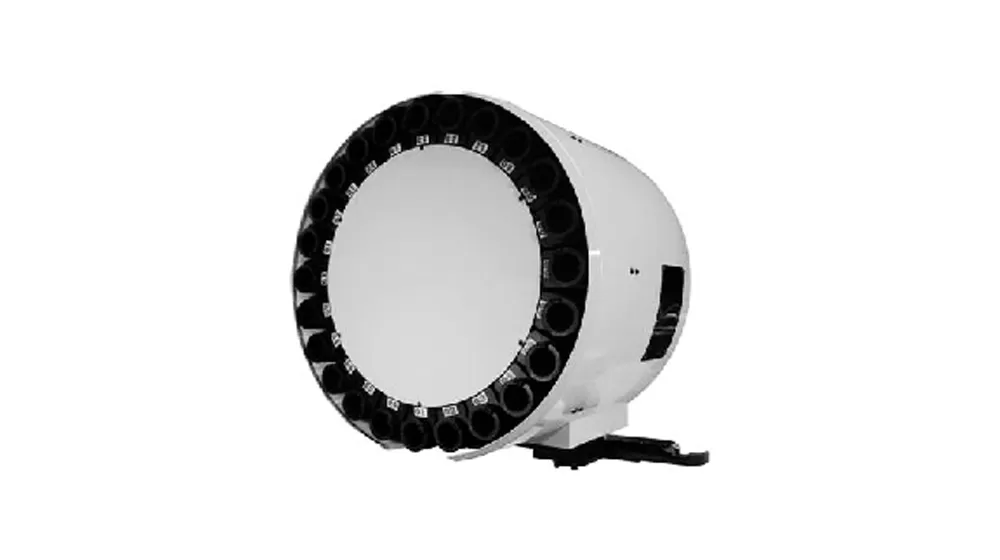

24-Tool Disc Magazin

Direkt gekoppelte Hoch geschwindigkeit spindel

Anwendung des HG-V1218D Direktantriebsspindel-Portalbearbeitungszentrums

Die Maschinenreihe wird hauptsächlich für die Hochgeschwindigkeits- und Hochpräzisionsbearbeitung von Teilen in Branchen wie Automobilkomponenten, Formen, Baumaschinen, Ventilen, Schienenverkehr, Energie, Landmaschinen und Kohlebergbaumaschinen eingesetzt.

G-V1218D Direktangetriebenes Spindel-Portalbearbeitungszentrum

Item			Unit	HG-V1218D	HG-V1220D	HG-V1225D	HG-V1230D	HG-V1630D	HG-V1220D（BT50）
Verfahrwege	Verfahrweg X-Achse		mm	1800	2100	2600	3150	3150	2100
	Verfahrweg Y-Achse		mm	1380 (+50 Werkzeugwechsel)	1500			1800	1500 (+50 Werkzeugwechsel)
	Verfahrweg Z-Achse		mm	700					700
	Abstand Spindelende zum Tisch		mm	150～850	195～895				100～800
	Effektive Portalbreite		mm	1350	1560			1800	1560
Tisch	Tischgröße (L×W)		mm	1800*1250	2000*1250	2500*1250	3000*1250	3000*1600	2000*1250
	Max. Belastung		kg	4000	4000	5000	6000	8000	4000
	T-Nut (Breite×Teilung×Anzahl)		mm	22×160×7	22×160×7			22×160×9	22×160×7
Spindel	Antriebsart		/	Direktantrieb					Direktantrieb
	Max. Spindeldrehzahl		r/min	12000					8000(Opt.10000)
	Spindelleistung (Nenn-/Spitzenleistung)		kW	11/15					15/18.5(Opt.11/15)
	Drehmoment (Nenn-/Spitzendrehmoment)		N.m	52.5/95.5					143/236(Opt.52.5/95.5)
	Spindelkegel		/	BBT40/BT40					BT50(Opt.BBT50)
ATC (Opt.)	Anzahl Werkzeuge		T	24					Opt.24
	Max. Werkzeugdurchmesser (voll/benachbart)		mm	Φ80/Φ150					Opt.Φ110/Φ200
	Max. Werkzeuglänge		mm	250					Opt.350
	Max. Werkzeuggewicht		kg	7					Opt.18
Geschwindigkeit	Vorschubgeschwindigkeit (Schnitt)		m/min	10					10
	Eilganggeschwindigkeit (X/Y/Z-Achse)		m/min	20/20/16		16/16/12			16/16/12
Genauigkeit	Positioniergenauigkeit		mm	0.015/0.012/0.012		0.02/0.015/0.012			0.015/0.012/0.012
	Wiederholgenauigkeit		mm	0.008/0.008/0.008		0.012/0.008/0.008			0.008/0.008/0.008
Sonstiges	Z-Achsen-Gegengewicht		/	Stickstoffausgleich					Stickstoffausgleich
	CNC-Steuerung		/	FANUC 0i-MF PLUS (Opt. Mitsubishi M80, Siemens 828D)					Mitsubishi M80
	Druckluftversorgung	Flow	L/min	280（ANR）					280（ANR）
		Druck	MPa	0.5~0.8					0.5~0.8
	Gesamtanschlusswert		kVA	40					40
	Kühlmitteltankinhalt		L	400					400
	Maschinenabmessungen	Länge	mm	5000	5100	6300	7800	7800	5100
		Breite	mm	4700	4900			5400	4800
		Höhe	mm	4400	4550			4550	4550
	Maschinenverkleidung		-	Vollständige Blechverkleidung					Vollständige Blechverkleidung

Die Informationen auf dieser Seite dienen nur als Referenz. Technische Daten und Details können sich aufgrund von Produktaktualisierungen oder -verbesserungen ändern. Für weitere Informationen kontaktieren Sie uns bitte.
