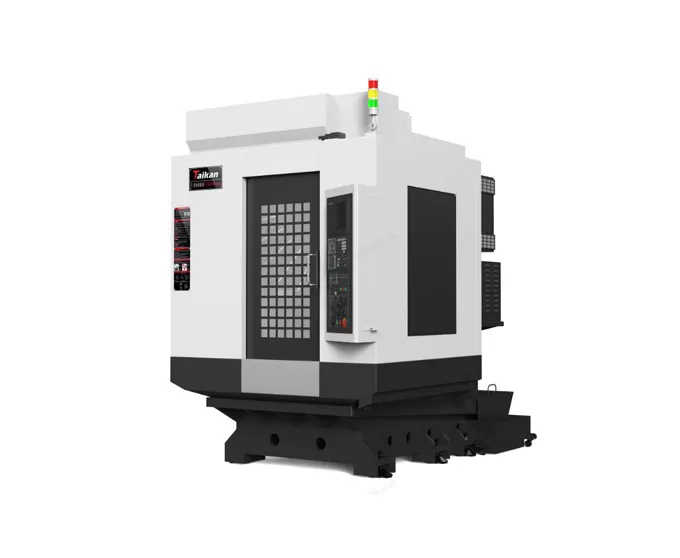

HT-500BH Hochgeschwindigkeits- und Hochpräzisions-Bohr- und Fräsbearbeitungszentrum

Verfahrwege

Tischverfahrweg (X-Achse)

mm

500

Schlittenverfahrweg (Y-Achse)

mm

400

Spindelstockverfahrweg (Z-Achse)

mm

460（21T）

Abstand von Spindelnase zur Tischoberfläche

mm

180-640

Abstand von Spindelmitte zur Säulenführungsfläche

mm

445

Tisch

Tischgröße

mm

620*400

Max. Belastung

kg

250

T-Nut (Anzahl Nuten – Nutbreite * Teilung)

mm

3-14*120

Spindel

Motorleistung (Nenn-/Kurzzeitbetrieb)

kW

3.7/5.5

Motordrehmoment (Nenn-/Kurzzeitbetrieb)

N.m

14.1/21

Spindeldrehzahl

rpm

20-24000

Spindelkegel

/

BT30

Vorschub

Schnittvorschubbereich

mm/min

1-15000

Eilganggeschwindigkeit X/Y/Z

m/min

48/48/48

Genauigkeit

Positioniergenauigkeit (X/Y/Z)

mm

0.006

GB/T 18400.4

(Gesamtverfahrweg)

Wiederholgenauigkeit (X/Y/Z)

mm

0.004

Werkzeugmagazin

Werkzeugspeicherkapazität

pcs

21

Max. Werkzeuggewicht

kg

3

Max. Werkzeuglänge

mm

300

Max. Werkzeugdurchmesser (voll / benachbarte Plätze leer)

mm

Ф60/Ф80

Sonstiges

CNC-Steuerung

Mitsubishi M80VA

Druckluftquelle

Flow

l/min

≥200 (ANR)

Luftdruck

MPa

0.6-0.8

Maschinenkapazität

kVA

15

Max. Kühlmitteltankinhalt

l

145

Maschinenabmessungen

mm

1690*2620*2470

Entsprechend X*Y*Z-Achsen

Gewicht (ca.)

kg

3300
